Puszka instalacyjna przeciwpożarowa PIP-2AN ppoż E90 przelotowa 9x4mm2

Wysokiej jakości, certyfikowana puszka instalacyjna do stosowania w systemach sygnalizacji pożaru. Przeznaczona do podłączania sygnalizatorów (np. typu SA-K5, SA-K6, SA-K7 oraz innych), głośników systemów rozgłaszania przewodowego (DSO), klap dymnych itd.

Zadaniem puszki jest zapewnienie ciągłości linii sygnałowej po spaleniu się sygnalizatora i niedopuszczenie do wyeliminowania z działania sygnalizatorów znajdujących się poza strefą pożaru.

Puszka PIP-2AN posiada dokumenty wydane przez CNBOP-PIB:

• krajowy certyfikat stałości właściwości użytkowych nr. 063-UWB-0194
• krajowa ocena techniczna nr. CNBOP-PIB-KOT-2019/0113-3704 wydanie 2

Główne zalety:

• Przebadana przez CNBOP-PIB
• Do stosowania w systemach sygnalizacji pożaru
• Posiada odporność ogniową E90 (klasa zachowania funkcji odpowiadająca 90-cio minutowemu zapewnieniu zasilania lub sterowania w warunkach pożaru)
• Wyposażona w nowe typoszeregi
• Możliwość zastosowania przewodów ognioodpornych o większym przekroju
• Kompatybilna z przewodami typu: HDGS, NHXH, N2XH, YnTKSY, YnTKSYekw, HTKSH, HTKSHekw, BiTflame, itp.
• Przeznaczona do podłączenia sygnalizatorów, głośników systemów rozgłaszania przewodowego (DSO), klap dymowych itd.

Ułatwiony montaż:

1. Brak docisków (trzymaczy) kabla
2. Wyrównanie wysokości  „wejścia kabla”  z zaciskiem kostki ceramicznej
3. Przepusty kablowe wsuwane od góry
4. Ulepszona konstrukcja przepustów -  proste ścięcie ścinaki dopasowuje otwór przepustu do średnicy wprowadzanego przewodu

Opis konstrukcji:

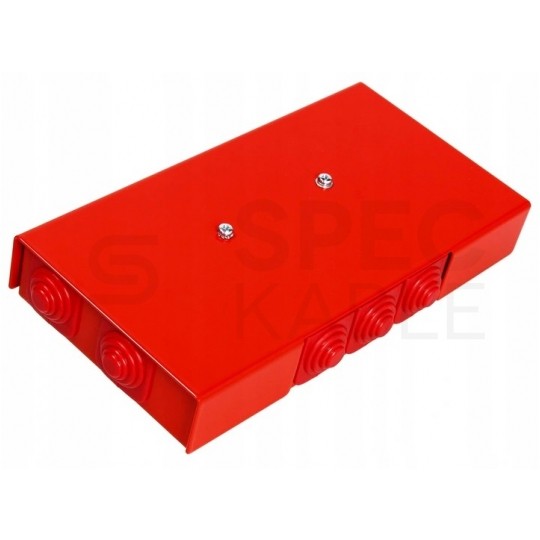

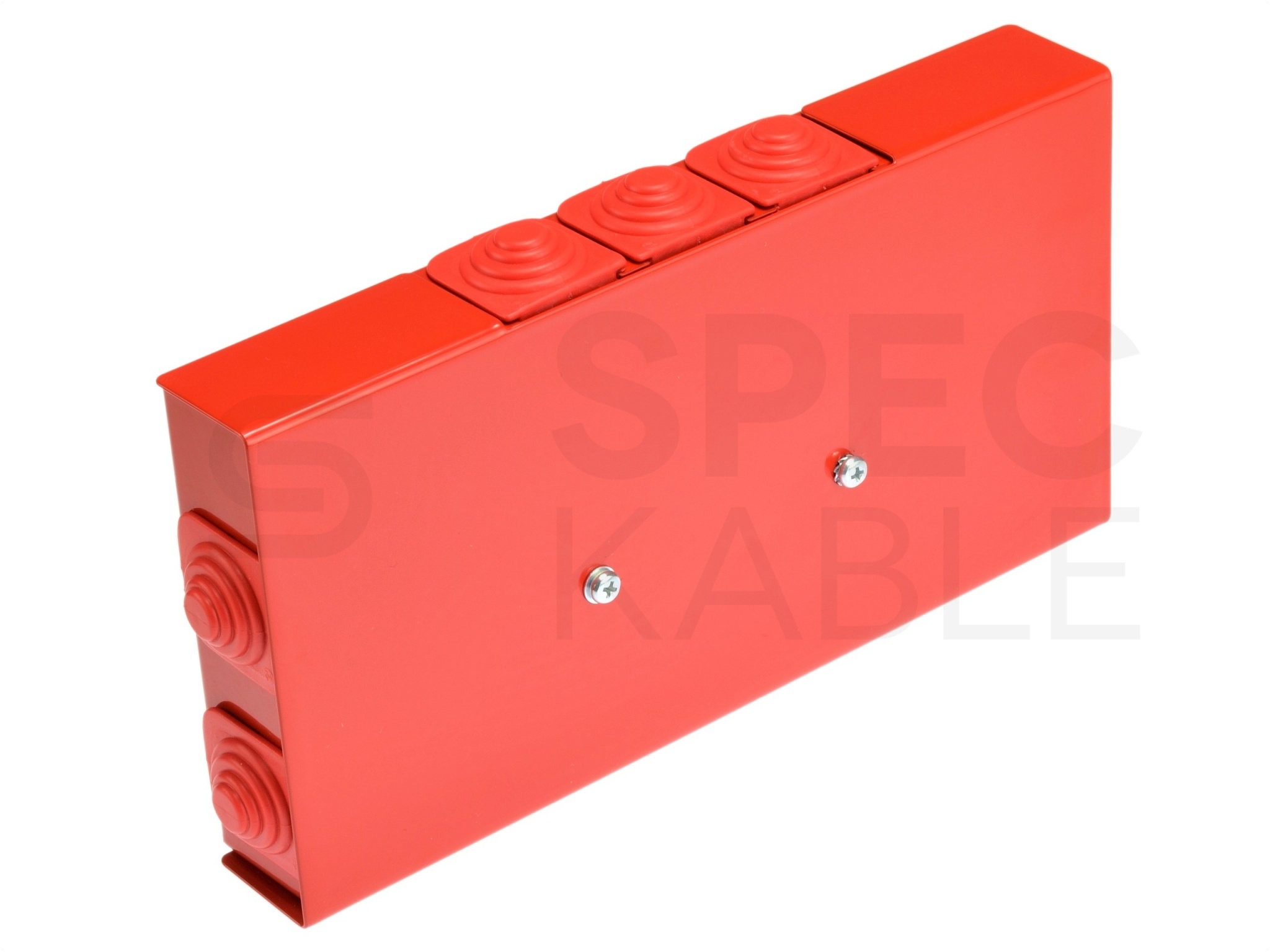

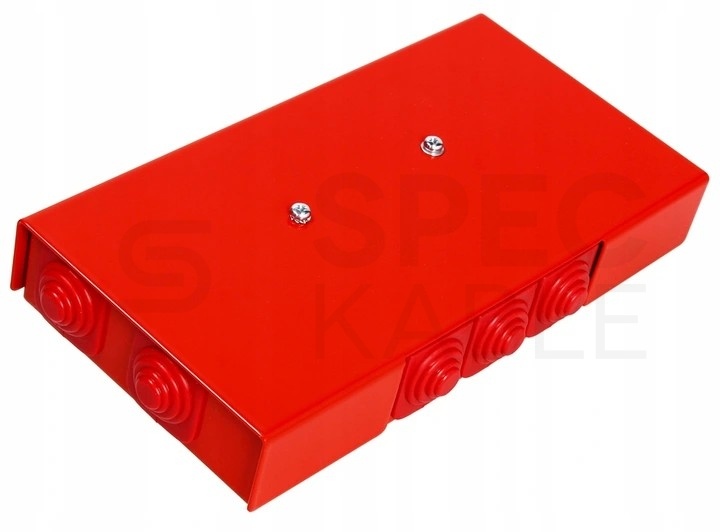

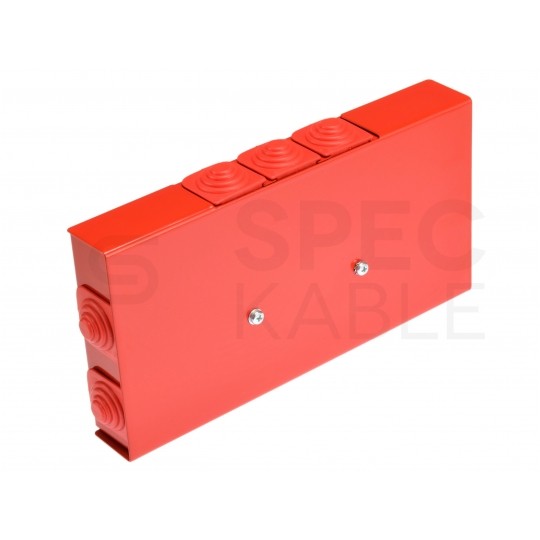

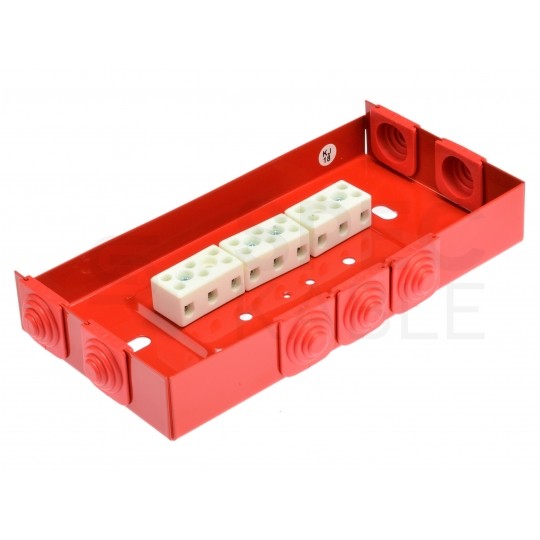

Puszka instalacyjna PIP-2AN do systemów pożarowych wykonana jest z blachy pokrytej czerwoną farbą proszkową. Zawiera kostki ceramiczne oraz osobne zaciski do podłączenia wejścia linii sygnałowej, osobne do podłączenia wyjścia linii sygnałowej, a także osobne do podłączenia sygnalizatora lub innego urządzenia poprzez bezpiecznik.

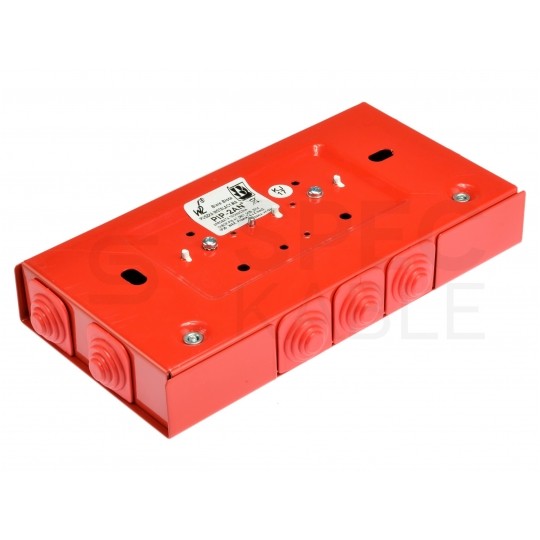

Z tyłu znajdują się dwa otwory do mocowania przy pomocy metalowych kołków do sufitu lub ściany.

Specyfikacja:

• Napięcie zasilania: max. 400V AC
• Bezpiecznik: nie
• Zakres prądowy: max. 32 A
• Maksymalna średnica kabla instalacyjnego: Ø 19 mm
• Maksymalny przekrój przewodu: 4 mm²
• Stopień ochrony: IP20
• Wymiary: 187 x 98 x 30 mm
• Wymiary z przepustami: 197 x 103 x 30 mm
• Waga: 434 g
• Współpracujący sygnalizator: SA-K5, SA-K6, SA-K7

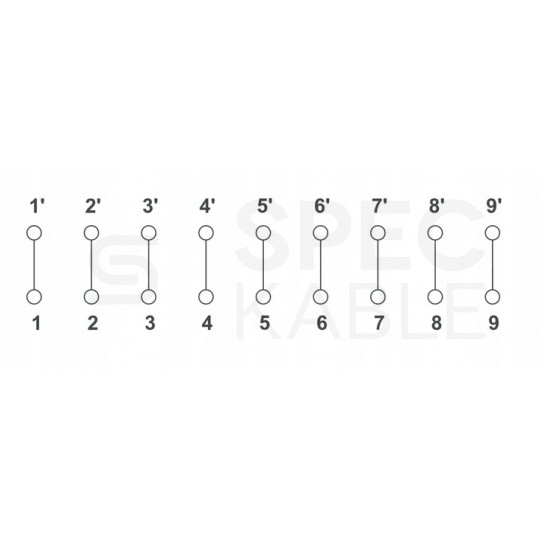

• Schemat podłączenia: na zdjęciu obok

Polski producent - W2

W2 jest polską firmą, która powstała w 1999 roku z 100% udziałem kapitału polskiego i specjalizuje się w rozwiązaniach z zakresu elektroniki profesjonalnej. Zakres działalności firmy obejmuje: projektowanie, produkcję, serwis oraz sprzedaż.

Misją przedsiębiorstwa jest nieustanne tworzenie najwyższej jakości, innowacyjnych sygnalizatorów i urządzeń do zapewniania bezpieczeństwa ludzi i obiektów.

W2 dostarcza rozwiązania do: systemów sygnalizacji pożarowej (SSP), systemów sygnalizacji włamania i napadu (SSWiN), automatyki czy telekomunikacji. Oferujemy między innymi: sygnalizatory (akustyczne, optyczne, akustyczno-optyczne, głosowe), wieże i kolumny sygnalizacyjne, puszki instalacyjne, osłony zabezpieczające, osłony montażowe, moduły automatyki i inne.
