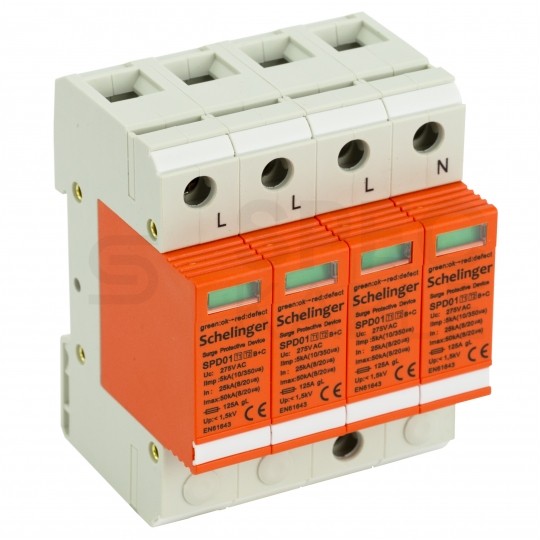

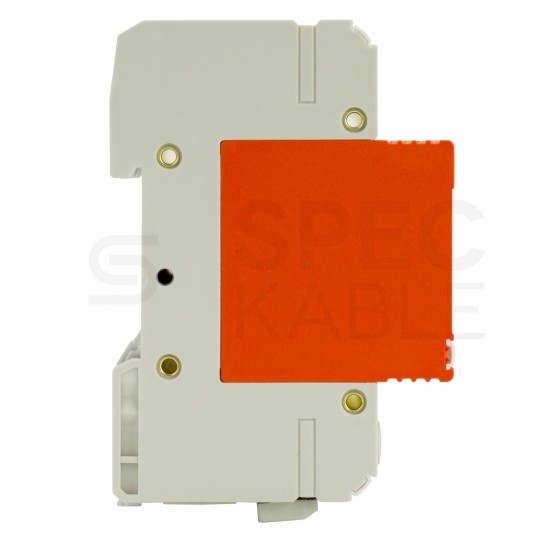

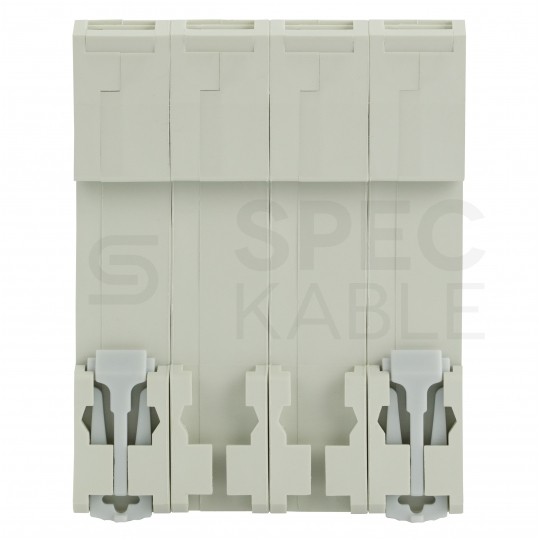

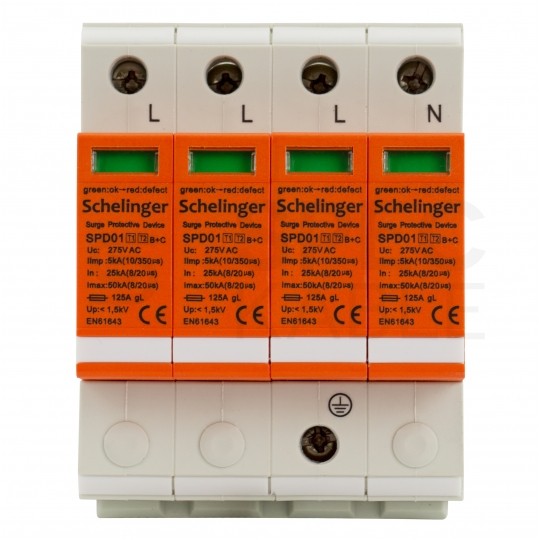

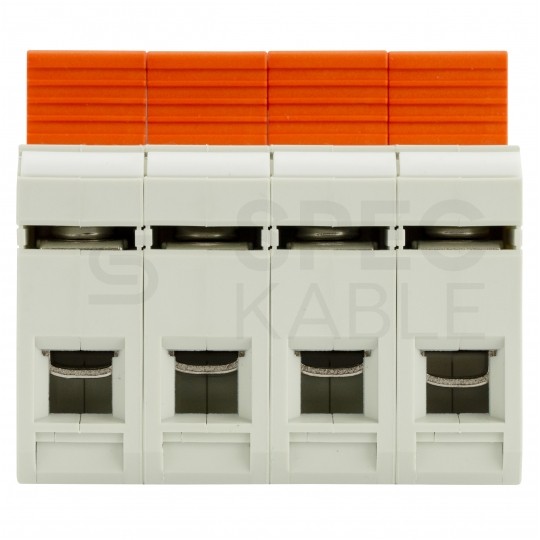

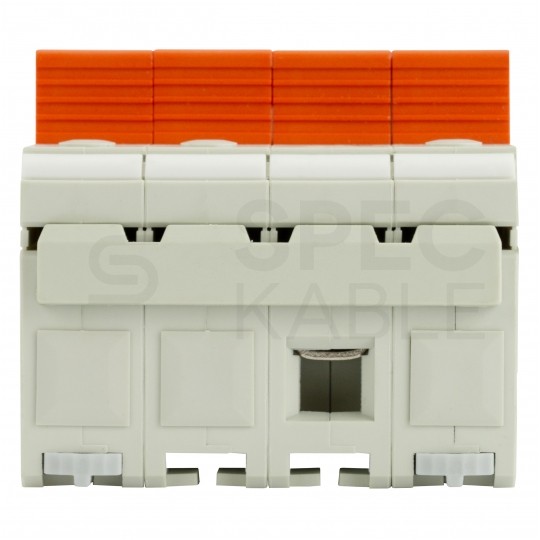

Ogranicznik przepięć SPD 3-fazowy B+C (Typ 1+2) 4P 5kA + 25kA/50kA Schelinger

Ochronniki przepięć klasy B+C zapewniają kompletną ochronę instalacji elektrycznej oraz zasilanych z niej urządzeń elektrycznych przed działaniem części prądu piorunowego oraz wszelkiego rodzaju przepięciami. Ograniczają przepięcia i sprowadzają do ziemi prądy udarowe pochodzące od obu rodzajów przepięć – bezpośrednich oraz pośrednich. Zapewniają jednocześnie dwustopniowy poziom ochrony. Ich stosowanie nie wymaga używania dławików odsprzęgających. Ochronnik przepięć BC zapewnia skuteczną ochronę komputerów, urządzeń RTV/AGD i innych. Model ochronnika BC posiada budowę modułową oraz sygnalizację zadziałania na przedniej części urządzenia, spełniają wymagania z zakresu ochrony klasy I i II.

Dane techniczne:

• Znamionowe napięcie AC [V]: 275
• Zdolność gaszenia prądu następczego [kA]: 5
• Klasa ochronności: Typ 1+2
• Prąd udarowy (10/350) [kA]: 5
• Graniczny prąd wyłądowczy (8/20us)[kA]: 50kA
• Prąd znamionowy (8/20us)[kA]: 25kA
• Maksymalne napięcie trwałej pracy AC [V]: 275
• Poziom ochrony [kV]: 1,5
• Rozmiar: 4 moduły
• Liczba biegunów: 4
• Przekrój przewodu elastycznego z końcówką tulejkową [mm2]: 35
• Przekrój przewodu sztywnego (jednodrutowy, wielodrutowy) [mm2] : 35
• Maks. przekrój przewodu elastycznego [mm2]: 35
• Sposób montażu: Szyna DIN
• Maks. przekrój przewodu (jedno-/wielodrutowego) [mm2]: 35

Typy / klasy ograniczników przepięć:

Skuteczna obrona przeciwprzepięciowa wymaga wykonania w sposób kaskadowy, tj. wielostopniowy. Z tego względu przy zasilaniu obiektów stosuje się trójstopniowy system ochrony przeciwprzepieciowej. Stanowia go ograniczniki typu 1, 2 i 3 zgodnie z normą PN-EN 61643-11 (dawniej oznaczanę klasą B, C i D, według DIN VDE 0675).

Ogranicznik typu 1

• dawnej klasy B, często nazywany odgromnikiem, służy do ochronny przed przepięciami o wysokiej wartości napięcia, wywoływanymi bezpośrednim albo bliskim uderzeniem pioruna w linię energetyczną. Jego zadaniem jest ograniczenie impulsu napięciowego do wielkości poniżej 4 kV.

Ogranicznik typu 2

• dawnej klasy C, często jest nazywany prosto ochronnikiem. Jego zadaniem jest ograniczenie przepięcia do wartości 1 – 1,5 kV, co zabezpiecza dużą część odbiorników elektrycznych przed przepięciami komutacyjnymi oraz przepięciami zredukowanymi przez ograniczniki przepięć typu 1, ale zagraża jeszcze urządzeniom bardzo czułym na wszelkie przepięcia. Ograniczniki klasy B i C montowane są często w domowych rozdzielniach.

Ochronnik typu 3

• dawnej klasy D, służy do bezpośredniej ochrony wybranych, czułych na wszelkie przepięcia urządzeń. Montowany jest w rozdzielnicy lub za gniazdkiem w puszce elektrycznej, albo bezpośrednio w urządzeniu.

Wszystkie typy ochronników muszą być zamontowane kaskadowo, inaczej cała ochrona przeciwprzepięciowa będzie nieskuteczna. Ochronniki dalszych stopni nie poprzedzone tymi wcześniejszymi nie są w stanie wyeliminować obciążeń cieplnych, jakim odgromniki i bezpieczniki podlegają przy przepływie prądów piorunowych. Bez stopnia poprzedzającego ulegają one zniszczeniu.

Ochronnik OPX-4P-B+C jest urządzeniem typu 1+2 (posiada klasę B+C) dzięki czemu idealnie nadaje się do ochrony instalacji elektrycznej w domach jedno- i wielorodzinnych.
