Trójkąt montażowy do paneli PV pionowy kąt 30 stopni + 3 śruby M10x20mm

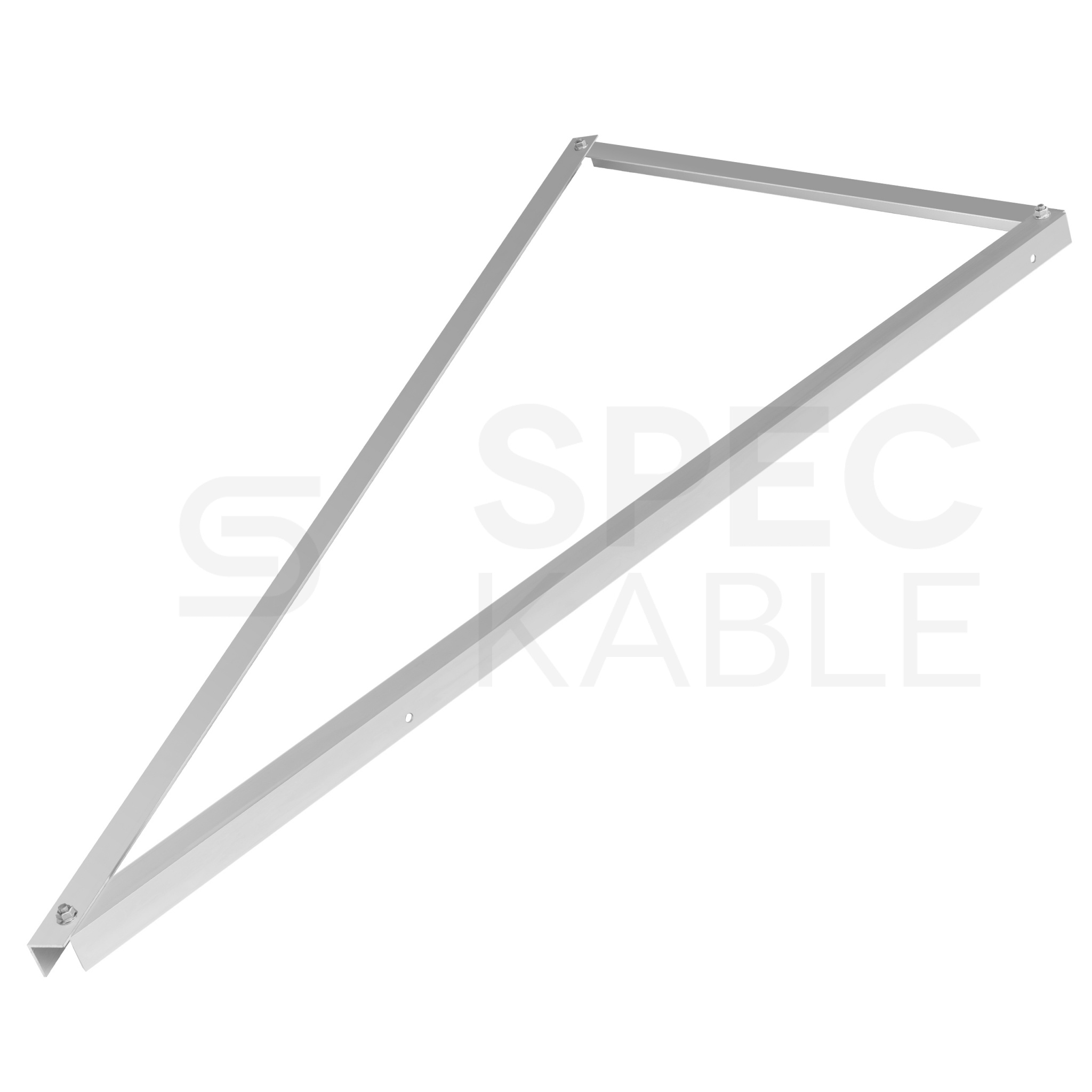

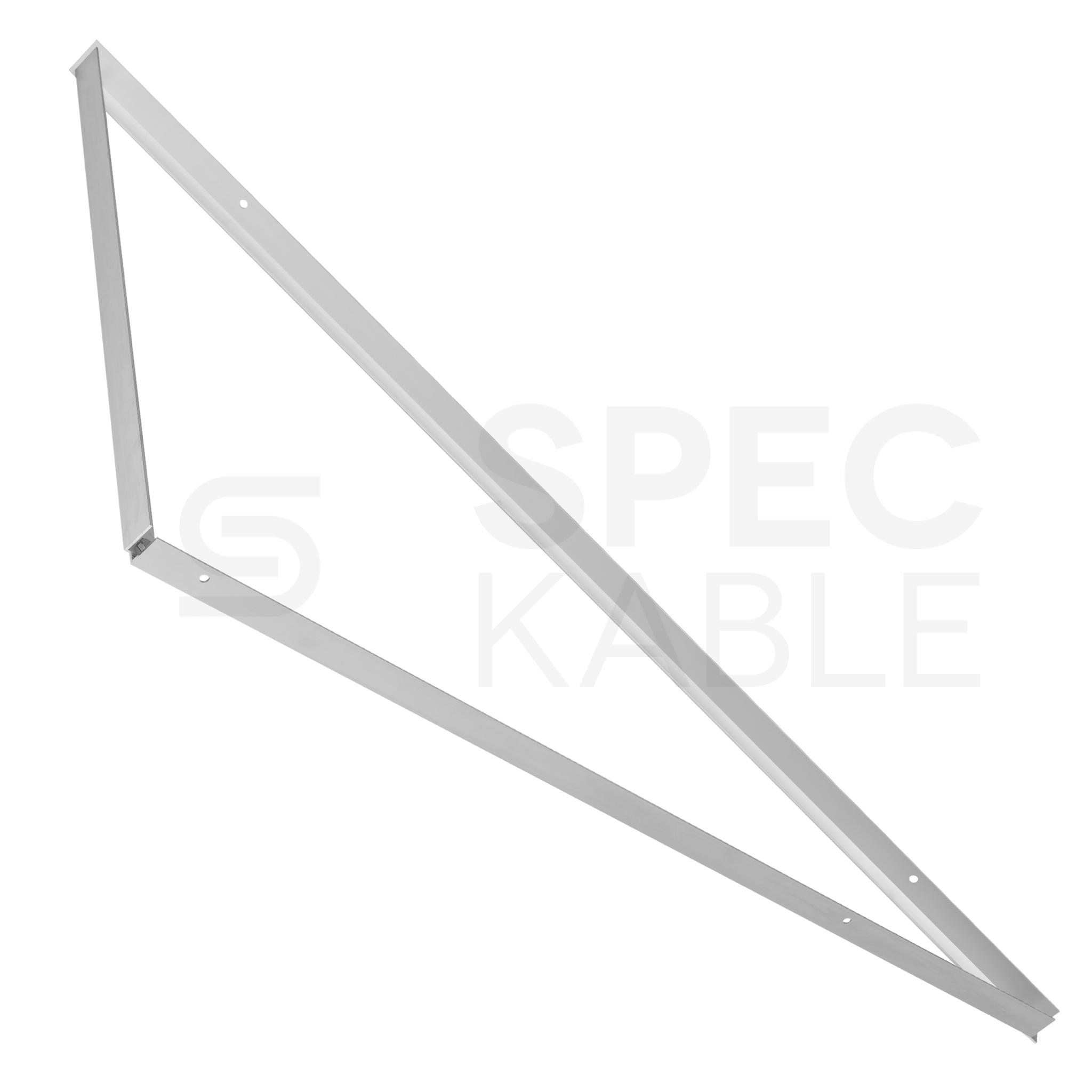

Wspornik trójkątny służący do montażu paneli fotowoltaicznych na dachu płaskim lub dachu o niewielkim nachyleniu. Produkt umożliwia montaż paneli w pionie, kąt nachylenia 30° zapewnia optymalne ustawienie powierzchni panelu w stosunku do słońca.

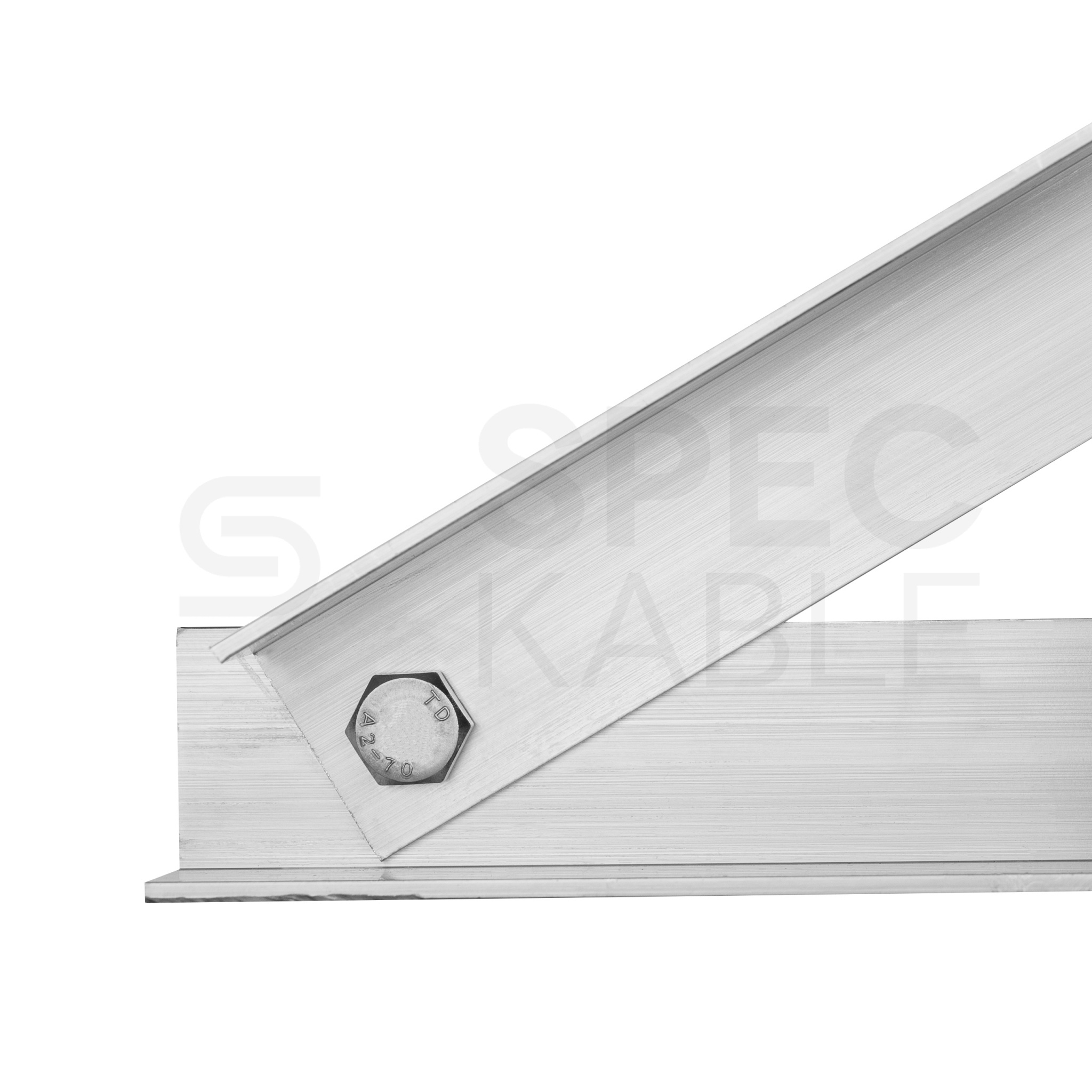

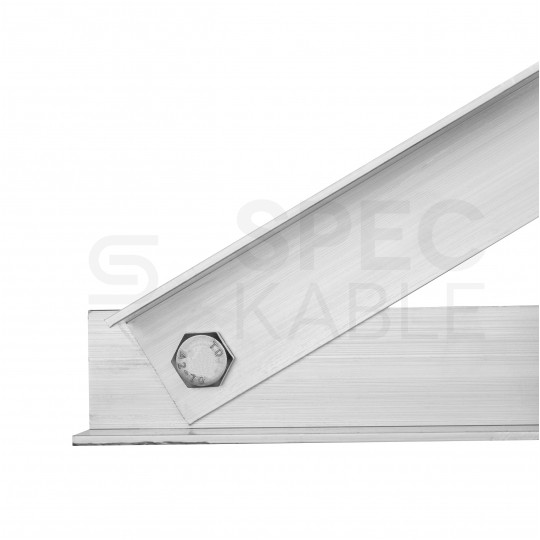

Trójkąt wykonany został z kątowników aluminiowych 40x40x3 mm oraz jest dostarczany z kompletem śrub umożliwiających skręcenie ze sobą wszystkich trzech elementów. W przeciwprostokątnej trójkąta umieszczono 2 otwory umożliwiające zamocowanie do niego profili montażowych (za pomocą śrub M10). W podstawie wykonano 2 otwory umożliwiające przymocowanie trójkąta do dachu lub bloczków betonowych (za pomocą wkrętów M10, brak w zestawie).

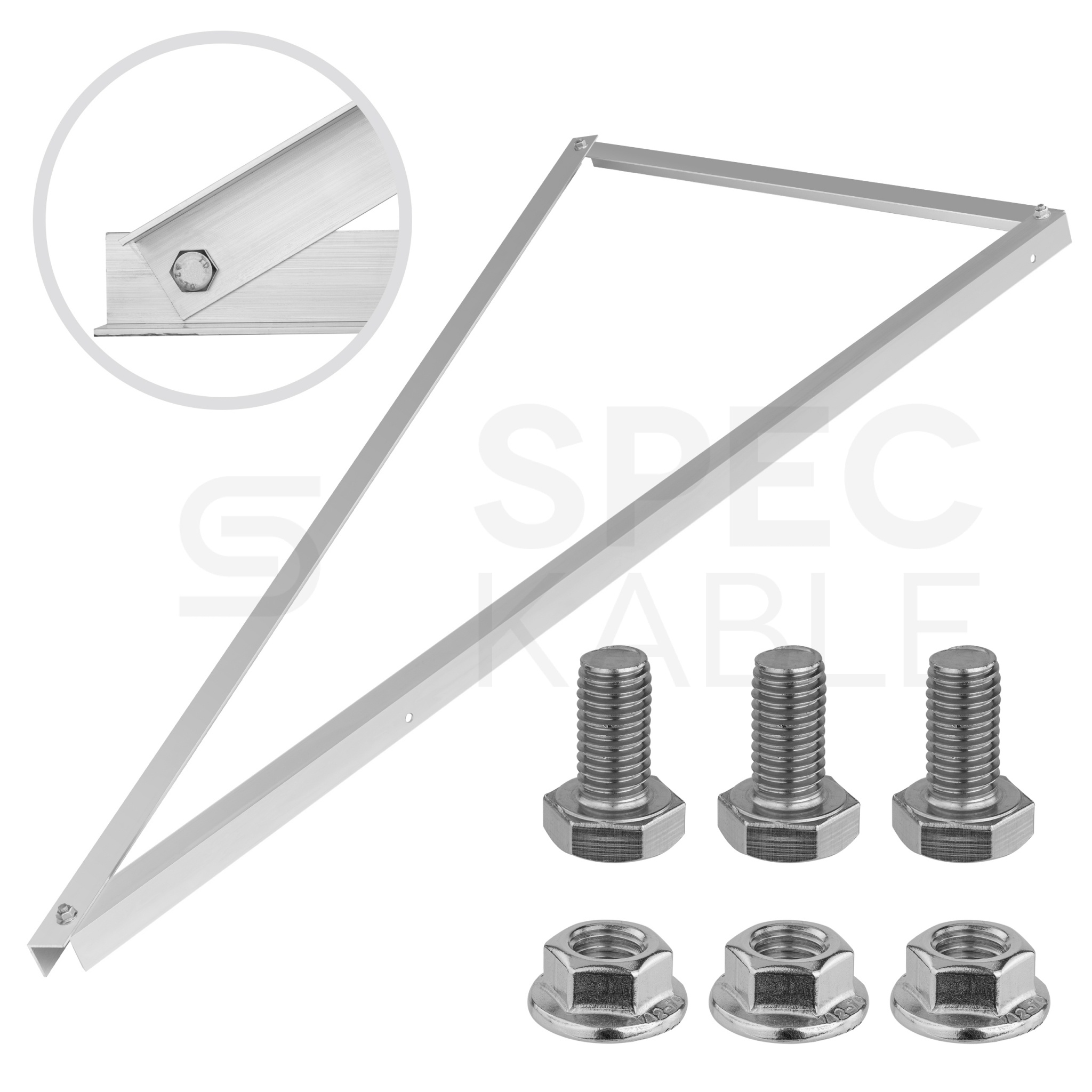

W skład zestawu wchodzą:

• Wspornik trójkątny (aluminium)

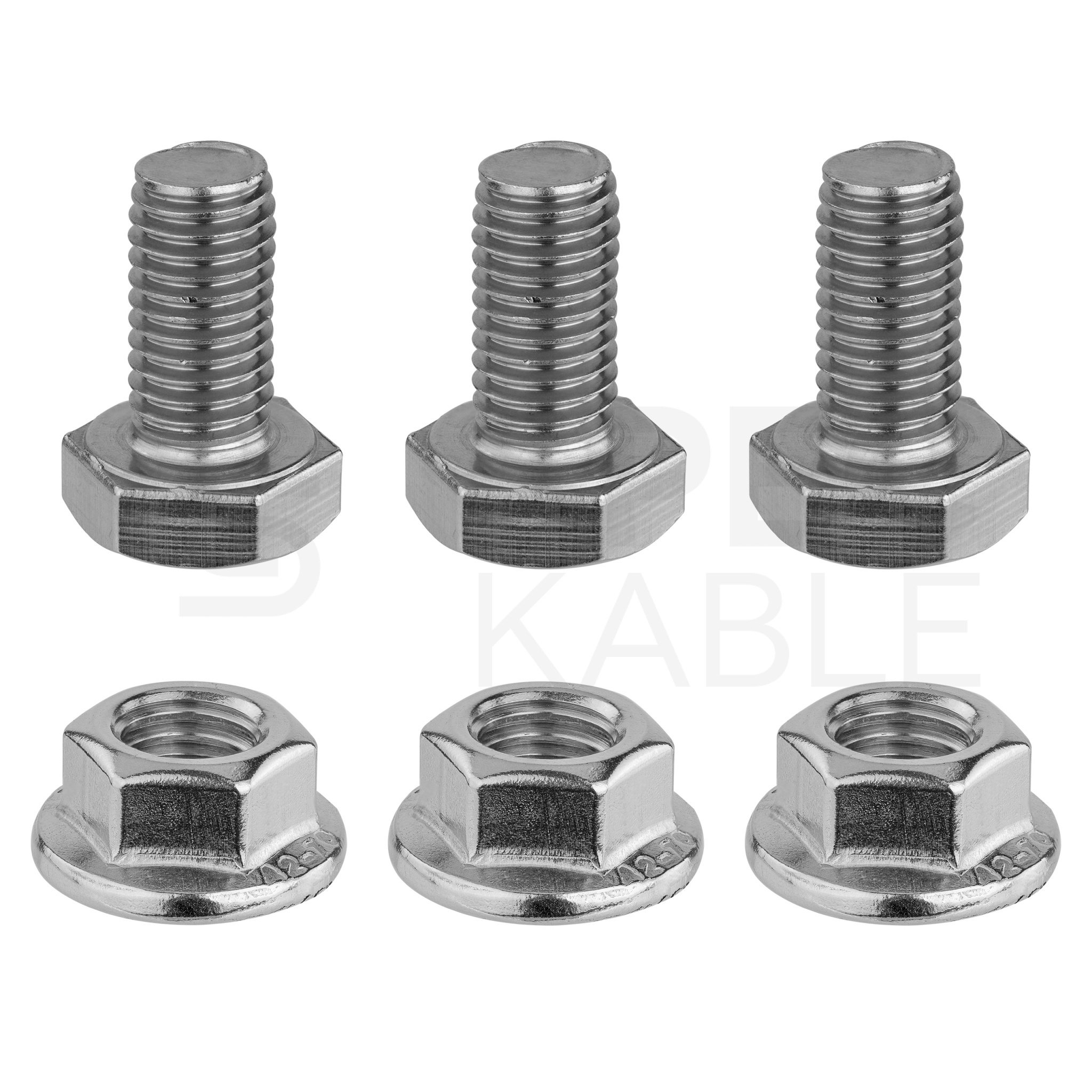

• 3 śruby z łbem sześciokątnym M10x20
• 3 nakrętki kołnierzowe M10

Specyfikacja:

• Symbol produktu: TD-30
• Wymiary trójkąta: 1700 x 1450 x 850 mm
• Wymiary kątowników: 40 x 40 x 3 mm
• Kąt nachylenia: 30°
• Orientacja paneli: pionowa
• Materiał: aluminium
• Śruby: M10x20 (stal nierdzewna A2)
• Nakrętki: M10 (stal nierdzewna A2)
• Zdjęcia poglądowe

Zastosowanie

Prawidłowy montaż paneli fotowoltaicznych na dachu wymaga zastosowania szeregu ściśle dopasowanych do siebie elementów. Elementy montażowe do paneli fotowoltaicznych różnią się w zależności od dachu, na którym ma znaleźć się konstrukcja. Ponadto, w przypadku dachów skośnych, elementy dobiera się również do rodzaju pokrycia dachowego. Prezentowany produkt może być użyty przy tworzeniu następujących konstrukcjach montażowych:

• Na dach płaski

Poniżej znajdą Państwo wyszczególnione elementy, które należy skompletować w przypadku każdego z wymienionych typów.

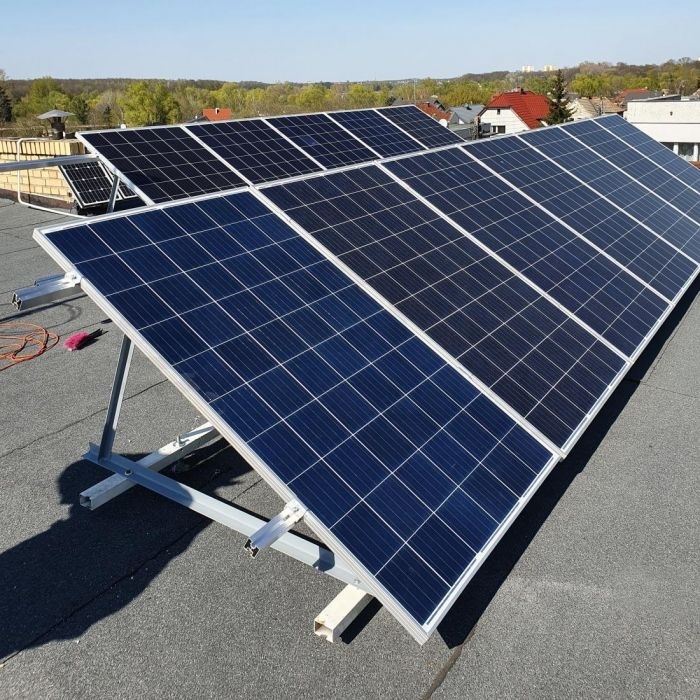

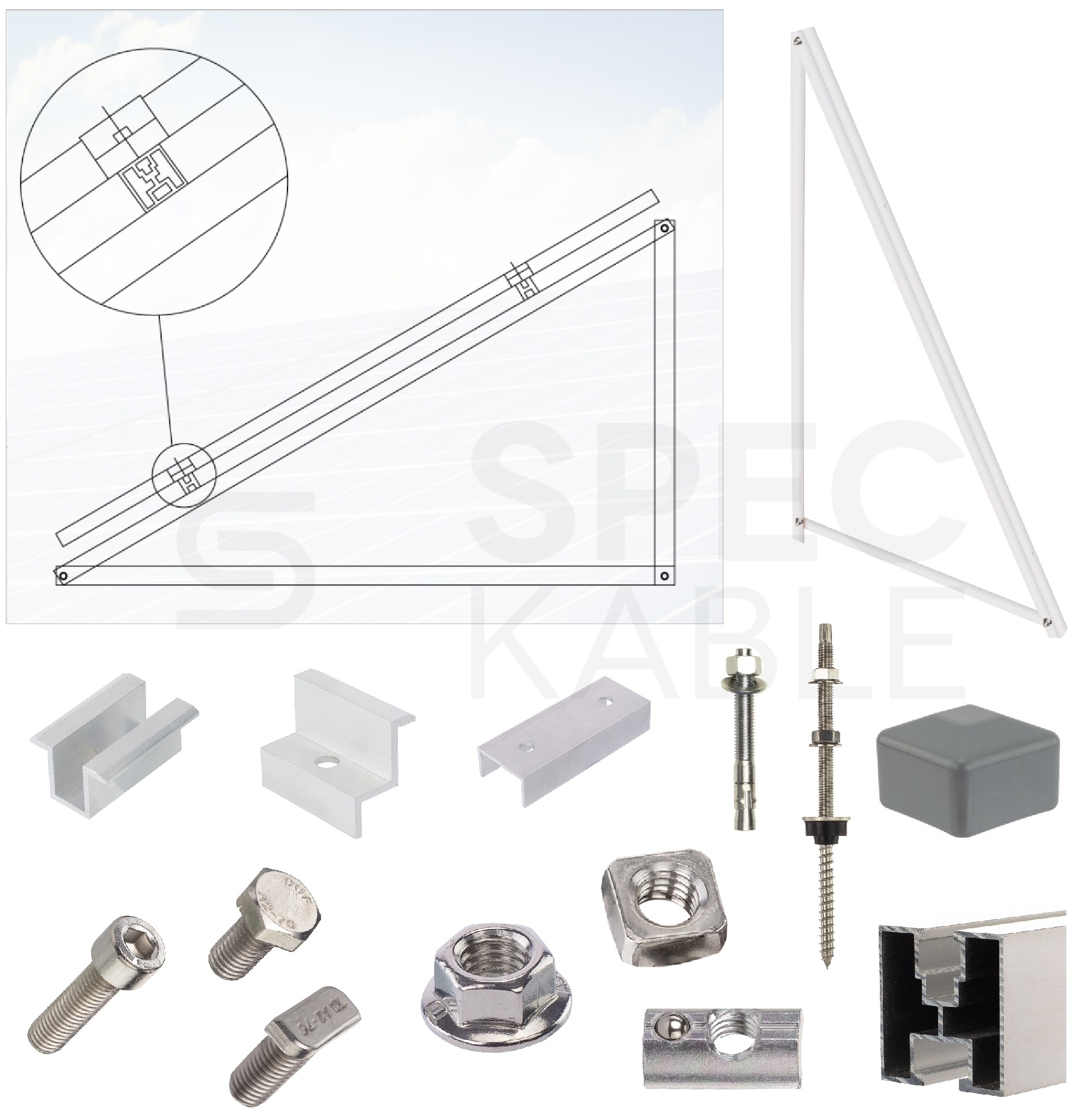

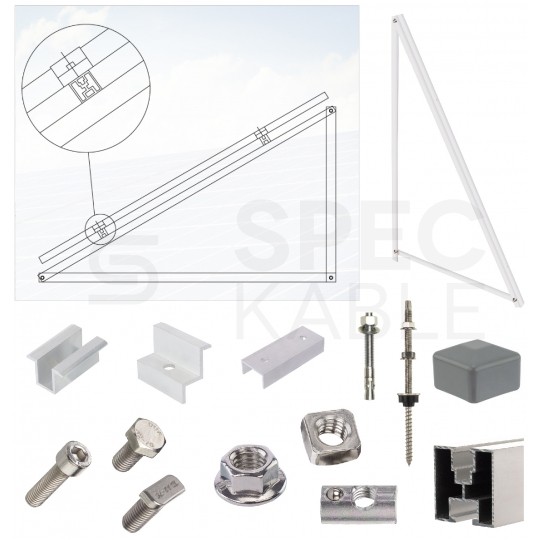

Konstrukcja na dach płaski

Konstrukcja montażowa umożliwiająca zamocowanie paneli fotowoltaicznych na dachu płaskim. By osiągnąć odpowiednio wysoki uzysk energii elektrycznej, panele fotowoltaiczne muszą być montowane pod kątem względem kąta padania promieni słonecznych. W warunkach polskich, optymalny kąt montażu paneli słonecznych wynosi około 30°, co w przypadku dachów płaskich wymusza konieczność stosowania specjalnych konstrukcji wsporczych. Planując montaż paneli fotowoltaicznych na dachu płaskim, poza maksymalizacją uzysku prądu, należy wziąć pod uwagę również takie aspekty jak m.in. właściwe zabezpieczenie konstrukcji przed podmuchami wiatru, nośność dachu, liczba paneli.

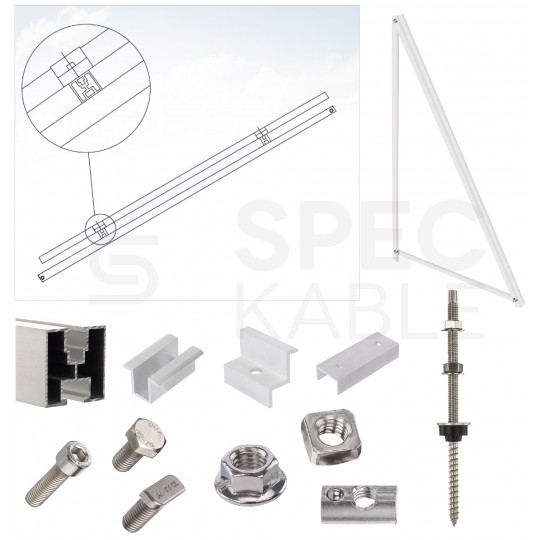

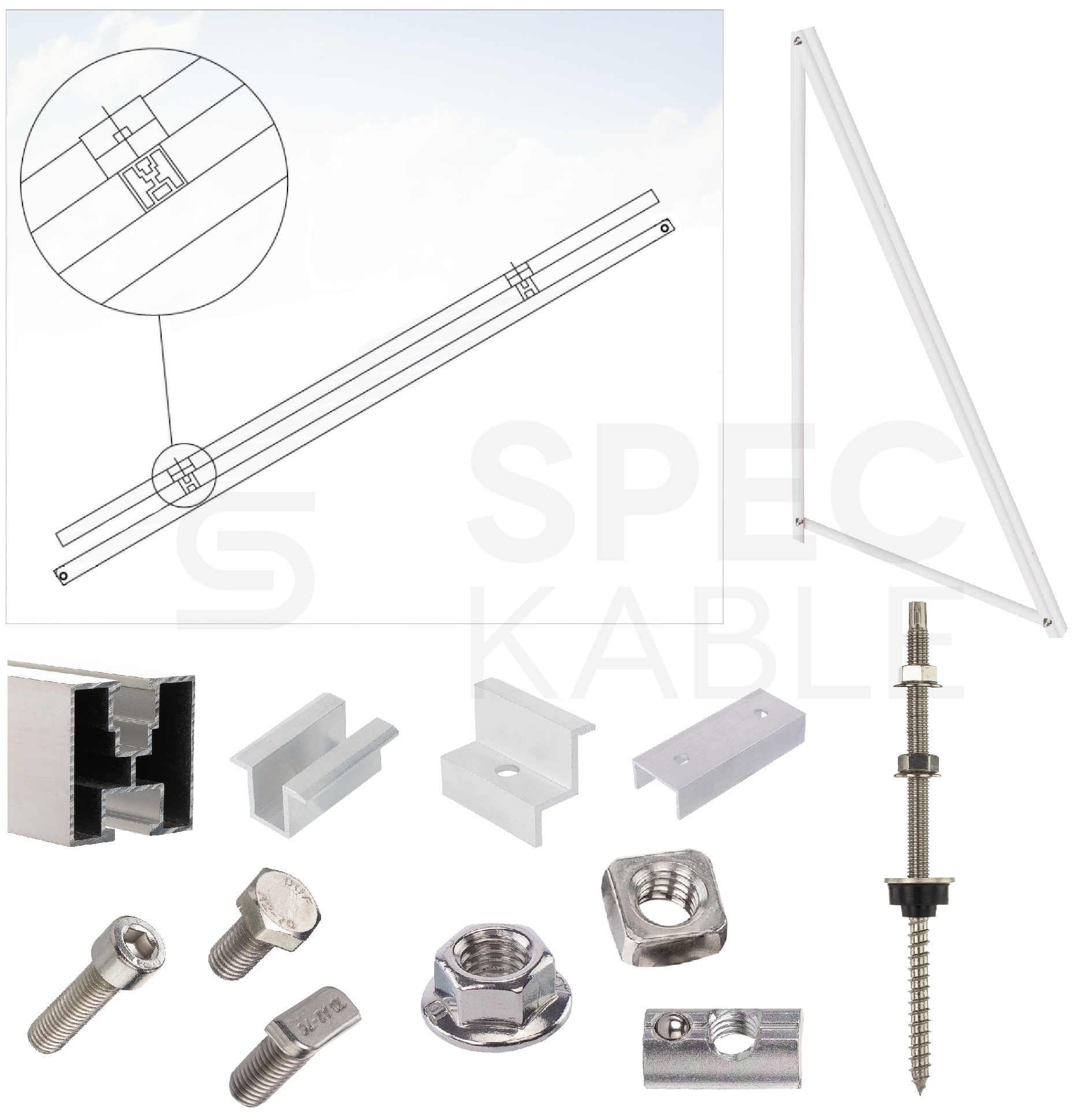

Niezbędne elementy konstrukcji montażowej:

Przykład dla panelu o standardowej wysokości ramy (35mm).

• Szyna montażowa P4040-207
• Wspornik trójkątny TD-30
• Wkręt dwugwintowy DG10-200/250
• Łącznik profili L-12
• Klamra środkowa KS-1
• Klamra końcowa KK-35
• Śruba z łbem sześciokątnym M10-25 lub Śruba teowa M10-25
• Nakrętka kołnierzowa NK10
• Śruba imbusowa M8-25
• Wpust kwadratowy (nakrętka) WK8 lub Wpust przesuwny z kulką WP8
