Przewód zasilający WZK-200 do wyłącznika MP-20 (na 1 moduł) Kabel połączeniowy systemu p-poż do instalacji fotowoltaicznych PV AZO DIGITAL

Przewód zasilający WZK-200 to element odpowiadający za bezpieczeństwo instalacji fotowoltaicznej. Przeznaczony jest do współpracy z modułami MP-20 oraz centralami SMP-50 lub SMP-100. Panele fotowoltaiczne zasilające inwertery centralne wytwarzają niebezpieczne wysokie napięcie stałe, które w wypadku pożaru i akcji ratowniczo-gaśniczej stwarza duże niebezpieczeństwo porażenia ratowników.

Głównym zadaniem systemu bezpieczeństwa instalacji PV jest wyłączenie niebezpiecznego napięcia na obwodach prądu stałego w sytuacjach awaryjnych oraz podczas zaników sieci energetycznej. Kompletny system bezpieczeństwa instalacji PV wymaga zastosowania modułów MP-20, centrali sterującej SMP-50 lub SMP-100 oraz wiązki sterującej WZK-200. Ponadto, w instalacji powinny również znaleźć się takie elementy jak:

• wyłącznik nadprądowy
• wyzwalacz wzrostowy
• przycisk przeciwpożarowy

Dane techniczne:

• Typ przewodu: Linka
• Przekrój żyły: 1 mm2
• Ilość żył we wiązce: 2
• Materiał izolacji: PCV
• Materiał przewodu: Miedź
• Odporność UV: TAK
• Gniazdo DC: DC Jack 5,5/2,1
• Typ połączenia DC: Hermetyczne

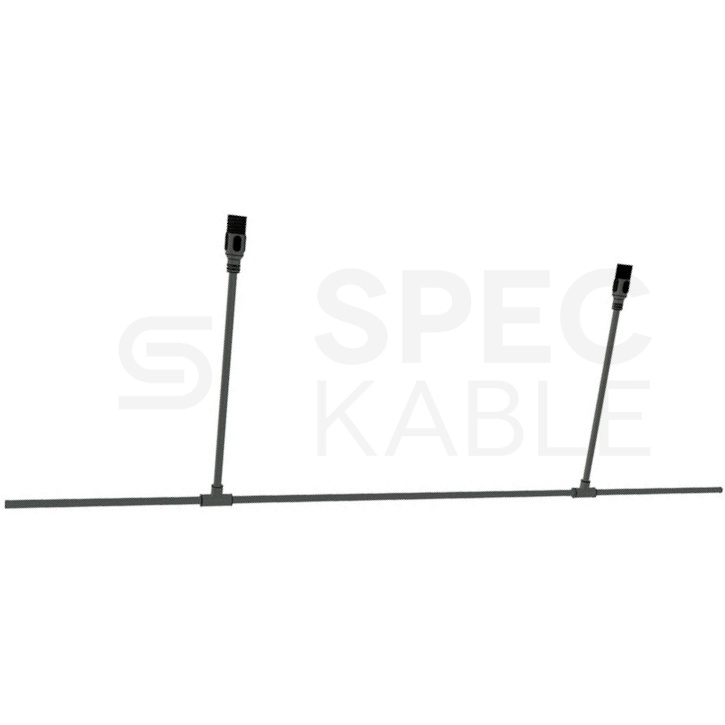

• Ilość odczepów w jednej wiązce: 100
• Odległość między odczepami: 200cm
• Długość odczepu: 50cm
• Waga wiązki (100 odczepów): 13kg

Montaż:

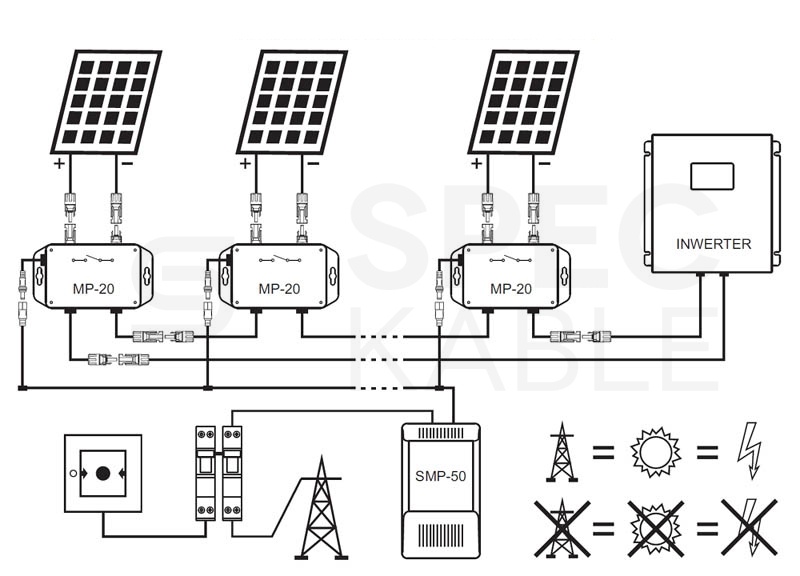

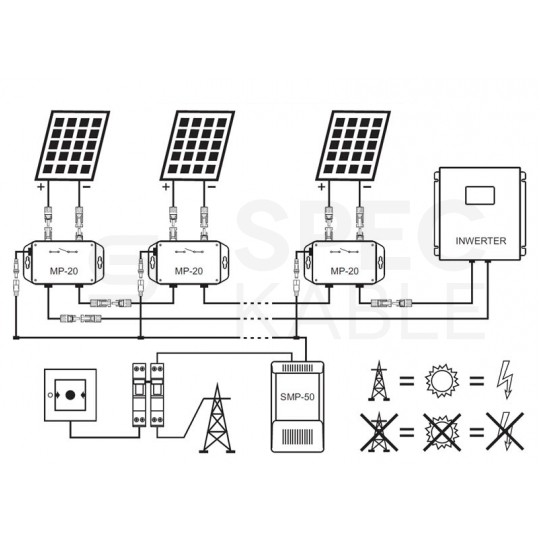

Moduł bezpieczeństwa MP-20 należy zamontować w najbliższym sąsiedztwie panela PV, najlepiej przykręcając go do jego ramy. Przewody DC wychodzące z panelu należy wpiąć do zamontowanych w module gniazd MC4. Wychodzące z modułu przewody, zakończone złączami MC4, należy wpiąć do stringu DC, a przewód sterujący (zakończony wtykiem DC Jack) do wiązki sterującej. Jeden koniec wiązki sterującej należy połączyć z wyjściem centrali (SMP-50 lub SMP-100), a drugi szczelnie zaizolować.

Centralę należy zasilić z sieci energetycznej, poprzez wyłącznik nadprądowy połączony mechanicznie z wyzwalaczem wzrostowym. Do wyzwalacza podłączamy przycisk przeciwpożarowy, który zasilamy z sieci. Przycisk należy zamontować w dostępnym i opisanym miejscu.

Polska produkcja

Przetwornica została w całości wyprodukowana i zaprojektowana w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej.

Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu. Kupując na tej aukcji wspierasz polską myśl technologiczną i rodzimy kapitał !

Renomowany producent - AZO DIGITAL

AZO Digital to polska firma technologiczna zajmująca się projektowaniem, wytwarzaniem i wdrażaniem innowacyjnych produktów z zakresu elektroniki i energetyki. Firma jest obecna w dziedzinach transportu kolejowego, drogowego i morskiego oraz od kilkunastu lat tworzy i rozwija technologie stosowanie w branży fotowoltaicznej, a także oświetlenia zewnętrznego i przemysłowego.

Wszystkie urządzenia oferowane przez AZO Digital cechują się najlepszymi, autorskimi rozwiązaniami technicznymi. Doświadczona kadra inżynierska AZO Digital , stosując standardy jakości wynikające z posiadanej certyfikacji ISO9001:2008, wykonuje projekty urządzeń odpowiadające bieżącym potrzebom rynkowym. Wszystkie wytwarzane produkty posiadają niezbędne atesty i certyfikaty bezpieczeństwa.
