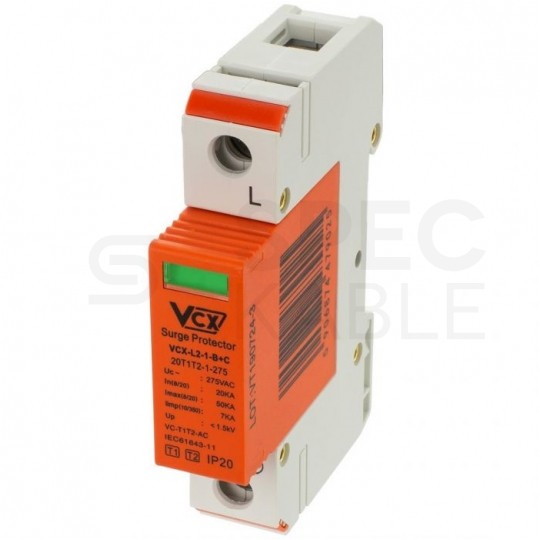

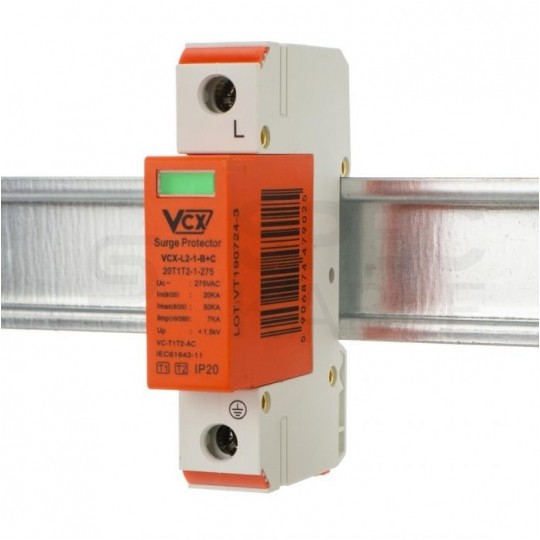

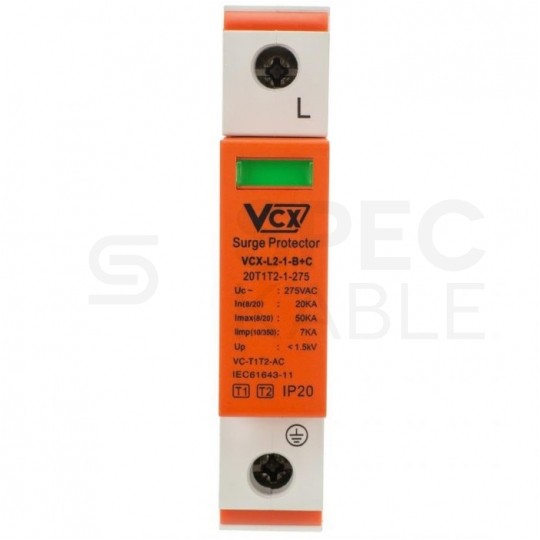

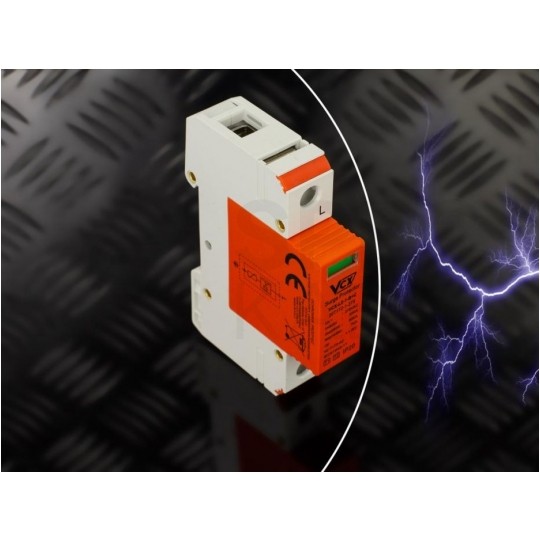

Ogranicznik przepięć SPD 1-fazowy B+C (Typ 1+2) 1P 7kA + 20kA/50kA VCX

Modułowe ochronniki VCX-L2-BC klasy T1 T2 dedykowane są do ochrony instalacji zasilających nN przed skutkami przepięć indukowanych  i łączeniowych.



Powinny być stosowane jako jednocześnie pierwszy i drugi stopień ochrony w tablicach piętrowych, podrozdzielniach. Ochronniki zamontowane powinny być w miejscach wprowadzeń instalacji elektrycznej do budynku. Zapewniają kompletną ochronę instalacji elektrycznej oraz zasilanych z niej urządzeń elektrycznych przed działaniem części prądu piorunowego oraz innego rodzaju przepięciami.



Redukują przepięcia i sprowadzają do ziemi prądy udarowe pochodzące od obu rodzajów przepięć – bezpośrednich oraz pośrednich. Zapewniają jednocześnie dwustopniowy poziom ochrony. Stosowanie modułowych ochronników przepięć VCX-B+C klasy T1T2  nie wymaga używania dławików odsprzęgających. Zapewniają skuteczną ochronę komputerów, urządzeń RTV/AGD i itp. Wyposażone są w wizualny wskaźnik działania (zielony – ochrona,  czerwony – brak ochrony).



Posiada zintegrowane zabezpieczenie termiczne - nie wymaga dodatkowego dobezpieczenia termicznego (choć jest ono zawsze zalecane).



Dane techniczne:



Sercem ochronnika jest element warystorowy, o rezystencji zależnej głównie od napięcia na jego zaciskach.



• Klasa ochrony: B + C (T1 T2)
• Wykonanie: warystorowe
• Wymagane zabezpieczenie: 32A
• Przyłącza max: 35mm2
• Maksymalne napięcie pracy: Uc 275 V AC
• Prąd próbny: In(8/20) 20 kA
• Prąd max: Imax(8/20) 50 kA
• Prąd impulsowy: Iimp(10/350) 7kA
• Napięciowy poziom ochrony: Up <1,5kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20
• Styk pomocniczy: tak



Typy / klasy ograniczników przepięć:



Skuteczna obrona przeciwprzepięciowa wymaga wykonania w sposób kaskadowy, tj. wielostopniowy. Z tego względu przy zasilaniu obiektów stosuje się trójstopniowy system ochrony przeciwprzepieciowej. Stanowia go ograniczniki typu 1, 2 i 3 zgodnie z normą PN-EN 61643-11 (dawniej oznaczanę klasą B, C i D, według DIN VDE 0675).



Ogranicznik typu 1, czyli dawnej klasy B



• często nazywany odgromnikiem, służy do ochronny przed przepięciami o wysokiej wartości napięcia, wywoływanymi bezpośrednim albo bliskim uderzeniem pioruna w linię energetyczną. Jego zadaniem jest ograniczenie impulsu napięciowego do wielkości poniżej 4 kV.



Ogranicznik typu 2, czyli dawnej klasy C



• często jest nazywany prosto ochronnikiem. Jego zadaniem jest ograniczenie przepięcia do wartości 1 – 1,5 kV, co zabezpiecza dużą część odbiorników elektrycznych przed przepięciami komutacyjnymi oraz przepięciami zredukowanymi przez ograniczniki przepięć typu 1, ale zagraża jeszcze urządzeniom bardzo czułym na wszelkie przepięcia. Ograniczniki klasy B i C montowane są często w domowych rozdzielniach.



Ochronnik typu 3, czyli dawnej klasy D



• służy do bezpośredniej ochrony wybranych, czułych na wszelkie przepięcia urządzeń. Montowany jest w rozdzielnicy lub za gniazdkiem w puszce elektrycznej, albo bezpośrednio w urządzeniu.



Wszystkie typy ochronników muszą być zamontowane kaskadowo, inaczej cała ochrona przeciwprzepięciowa będzie nieskuteczna. Ochronniki dalszych stopni nie poprzedzone tymi wcześniejszymi nie są w stanie wyeliminować obciążeń cieplnych, jakim odgromniki i bezpieczniki podlegają przy przepływie prądów piorunowych. Bez stopnia poprzedzającego ulegają one zniszczeniu
