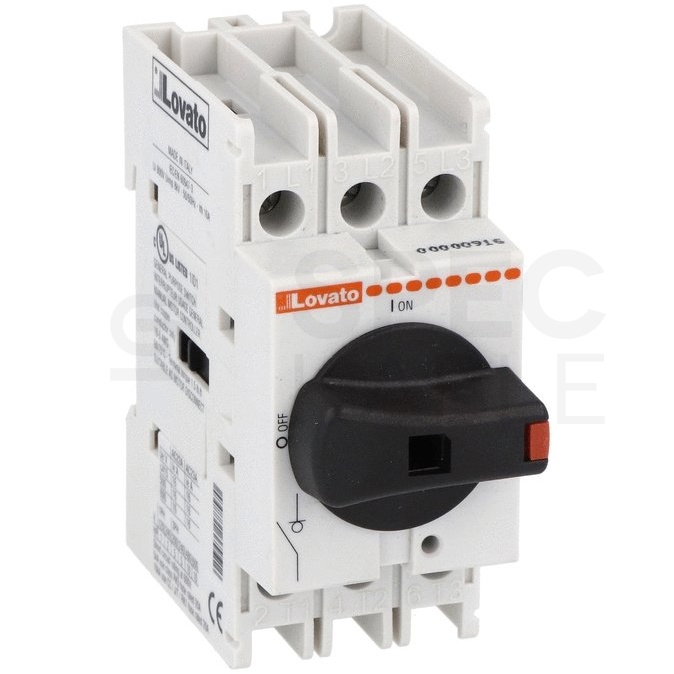

Rozłącznik izolacyjny z pokrętłem 25A 11kW 3-biegunowy 3P (690V AC) GA025A LOVATO

Rozłącznik izolacyjny modułowy z pokrętłem 25A 3P AC 690V

Lovato Electric GA025A

Dane techniczne:

• Producent: Lovato
• Typ: Rozłącznik izolacyjny
• Liczba pól: 3
• Rodzaj napięcia pracy: AC
• Prąd termiczny Ith wg IEC [A]: 25
• Standardy UL: UL60947-4-1
• Typ instalacji: przykręcony do płyty lub szyna DIN 35mm
• Masa: 146g
• Znamionowe napięcie izolacji Ui: 1000V
• Znamionowe napięcie udarowe Uimp: 8kV
• Znamionowy prąd roboczy: 25A do 690V
• Znamionowy prąd zwarciowy: 10kA
• Wkładka bezpiecznikowa: gG16 Class/A
• Trwałośc mechaniczna i elektryczna: 100000 cykli
• Napięcie robocze maksymalne: 600V
• Temperatura pracy: od -25 do 55 stopni Celsjusza
• Temperatura składowania: od -40 do 70 stopni Celsjusza

Opis:

Rozłącznik izolacyjny to urządzenie elektryczne, które służy do bezpiecznego odłączania części obwodu elektrycznego od źródła zasilania. Jego głównym zadaniem jest zapewnienie widocznej i niezawodnej przerwy izolacyjnej w obwodzie, co jest niezbędne dla zapewnienia bezpieczeństwa podczas prac serwisowych lub konserwacyjnych na instalacji elektrycznej.

Rozłączniki izolacyjne nie są przeznaczone do regularnego załączania i wyłączania obciążenia elektrycznego. Są one dedykowane do izolowania obwodu, co oznacza, że nie mają zdolności przerwania prądu pod obciążeniem.

Są one kluczowym elementem zapewniającym bezpieczeństwo w systemach elektrycznych, szczególnie w przemyśle i w dużych instalacjach elektrycznych.

Charakterystyka rozłącznika izolacyjnego GA:

Kompaktowe wymiary

Wykonania trzypolowe rozłączników izolacyjnych wykonano w jednym typie obudowy

• od 16A do 63A o szerokości 36mm,
• od 63A do 160A o szerokości 70mm

Akcesoria

Montaż i demontaż czwartego pola i wyposażenia dodatkowego stanowi operację prostą i szybką, którą można przeprowadzić bez użycia jakichkolwiek narzędzi

Wykonana do aplikacji fotowoltaicznych

Rozłączniki izolacyjne serii GA dedykowane są do małych i średnich instalacji fotowoltaicznych.

Pozostałe cechy charakterystyczne rozłączników serii GA:

• Możliwość dołożenia czwartego pola
• Styki pomocnicze
• Różne kombinacje montażowe
• Widoczny status rozłącznika
• Możliwości zacisków
• Wykonanie 6 i 8 polowe
• Podstawa bezpieczników
• Kategoria obciążenia AC23
• Zaciski ze śrubami typu Torx
• Modułowość
• Pokrętła z IP65 i blokowanie kłodką
• Montaż na szynie DIN
• Antypoślizgowa wkładka w zaczepie do montażu na szynie DIN

Wyprodukowano we Włoszech

Prezentowany produkt został wyprodukowany i zaprojektowany w całości na terenie Włoch.

W procesie produkcyjnym w Lovato użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.

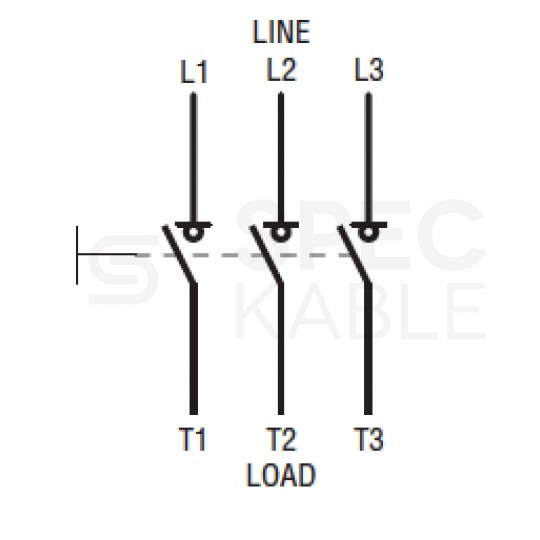

Schemat połączeń:

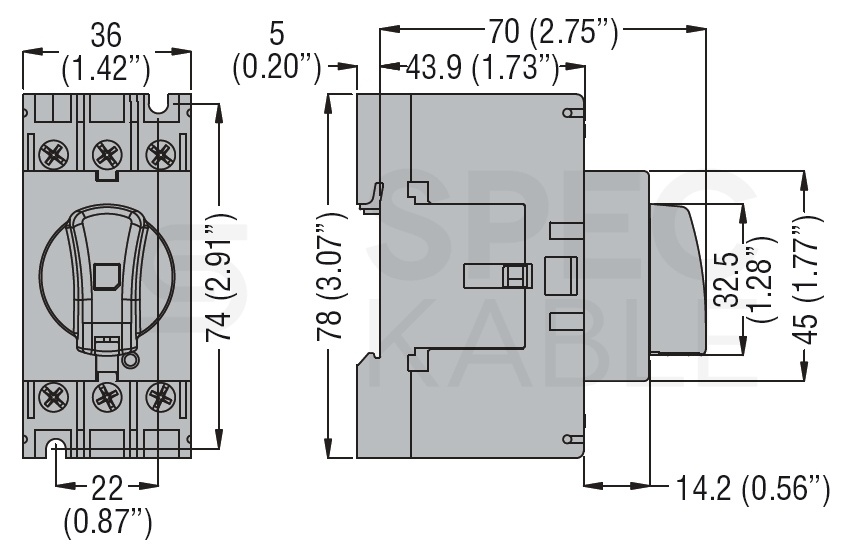

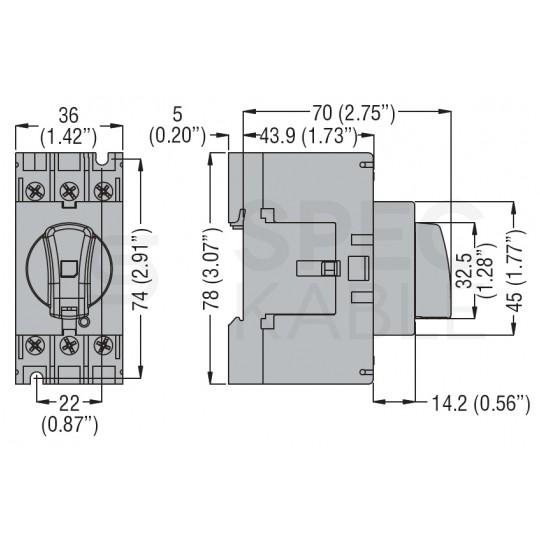

Wymiary:

O producencie:

Od ponad 100 lat, LOVATO Electric działa i rozwija się na rynku elektromechanicznych i elektrycznych komponentów urządzeń elektrycznych. LOVATO Electric zostało założone w 1922 w Bergamo (Włochy) i jest prywatną firmą zarządzaną przez 4 pokolenie tej samej rodziny.

Firma zaczynała swą działalność u zarania historii elektrotechniki i prowadzi ją do dzisiejszego dnia oferując produkty z zakresu elektroniki, automatyki i oprogramowania.

Szeroka gama produktów została zaprojektowana, zbudowana, przetestowana i uprzemysłowiona przez LOVATO Electric zgodnie z najwyższymi standardami jakości. Zespół konstruktorów i badaczy opracowuje innowacyjne i niezawodne produkty przy użyciu najnowocześniejszych narzędzi programowych dostępnych na rynku, a wewnętrzne laboratorium badawcze (akredytowane zgodnie z normą EN ISO/IEC 17025) przeprowadza badania zgodnie z normami krajowymi i międzynarodowymi.
