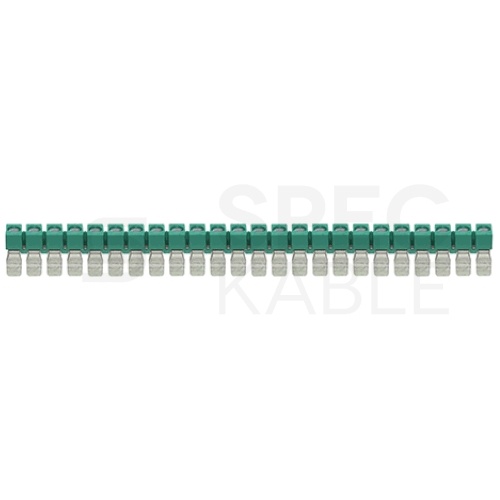

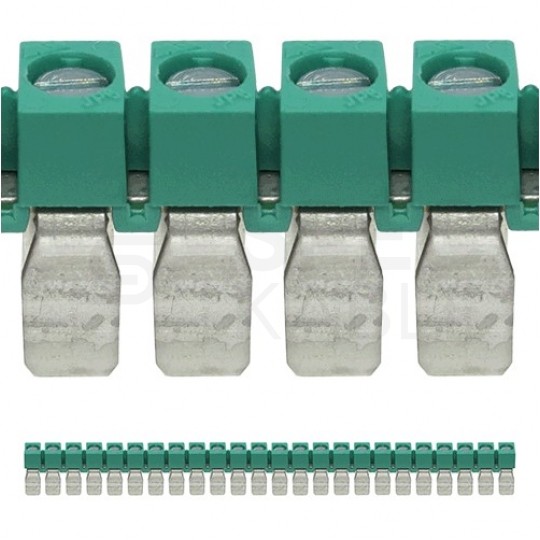

Mostek zwieracz do złączek ZLG 6mm2 24polowy

MOSTEK KOMPLETNY ŚRUBOWY IZOLOWANY MORSETTITALIA

Mostek śrubowy izolowany to sprytne rozwiązanie ułatwiające pracę niejednego elektryka. Tzw. zwieracze stosowane są w celu tworzenia wspólnych potencjałów sygnałowych lub zasilających.

Zaprojektowany do efektywnego łączenia bloków złącz w systemach EURO 6, mostek 24-polowy oferuje prostą, uniwersalną i bezpieczną instalację.

Dane techniczne

• Producent: Morsettitalia
• Kod producenta: MI-43621240000005
• Przekrój przewodu: 6 mm²
• Polaryzacja: 24-polowa
• Typ mocowania: przykręcany
• Izolacja: tak
• Kolor: zielony
• Szerokość: 8mm
• Długość: 169 mm
• Prąd nominalny: 50 A
• Śruba – moment dokręcania: M3 – 0,6Nm / 7.1 Lb-In

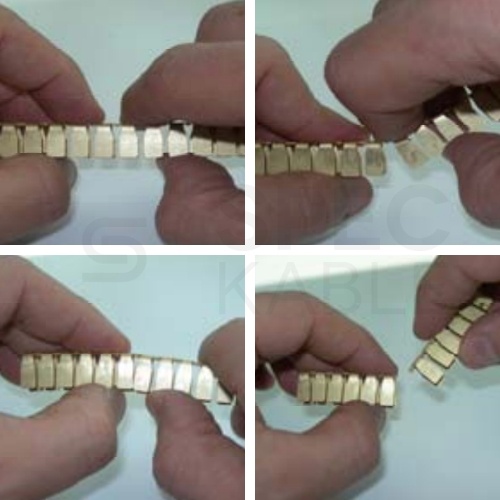

Instrukcje skracania do zmniejszonych polaryzacji:

1. Trzymaj mostek obiema rękami, trzymając metalowy mostek odpowiednio po prawej i lewej stronie od 2 biegunów, które chcesz odciąć.
2. Zgięcie mostka wielokrotnie w górę i w dół (zazwyczaj wystarczą 2 razy) aż do uszkodzenia części.
3. Usuń mały kawałek z resztą, która pozostaje w jednej z dwóch części, co gwarantuje odległość izolacji w przypadku stosowania kolejnych po sobie mostków.

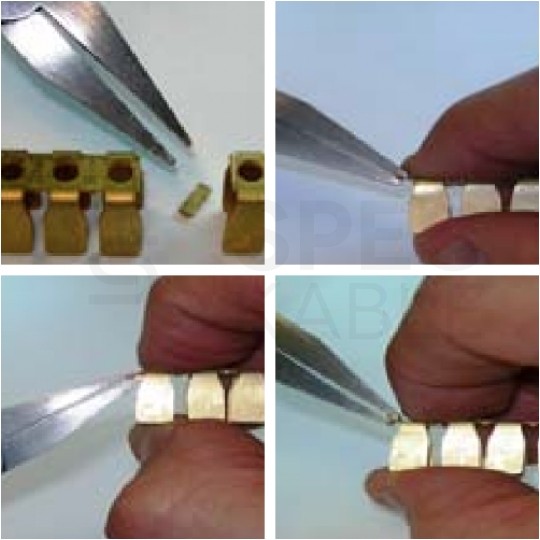

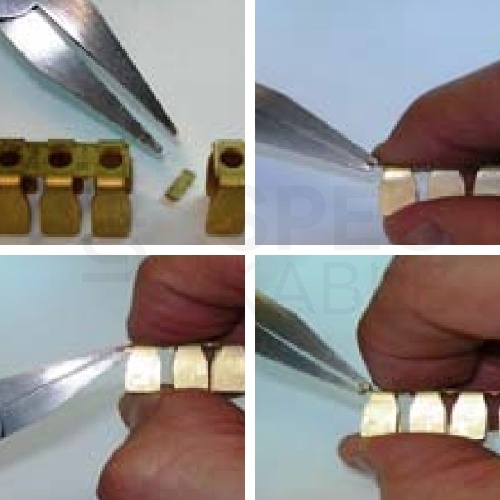

Obcinanie części izolacyjnych z wkrętami:

1. Aby uzyskać wymaganą liczbę biegunów, przetnij izolacyjne części z wkrętami i kontynuuj montaż zgodnie z poniższą sekwencją.

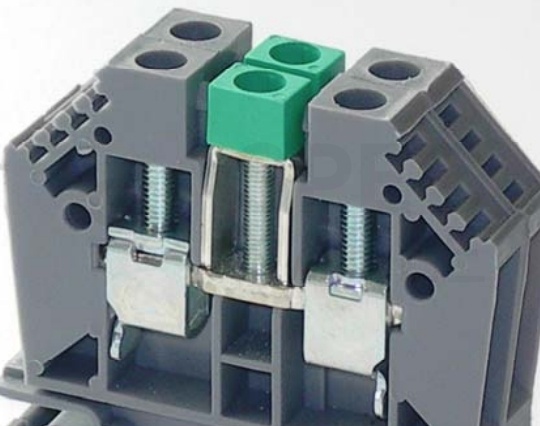

2. Mostki są gotowe do przykręcenia do bloków zaciskowych serii EURO 6.
