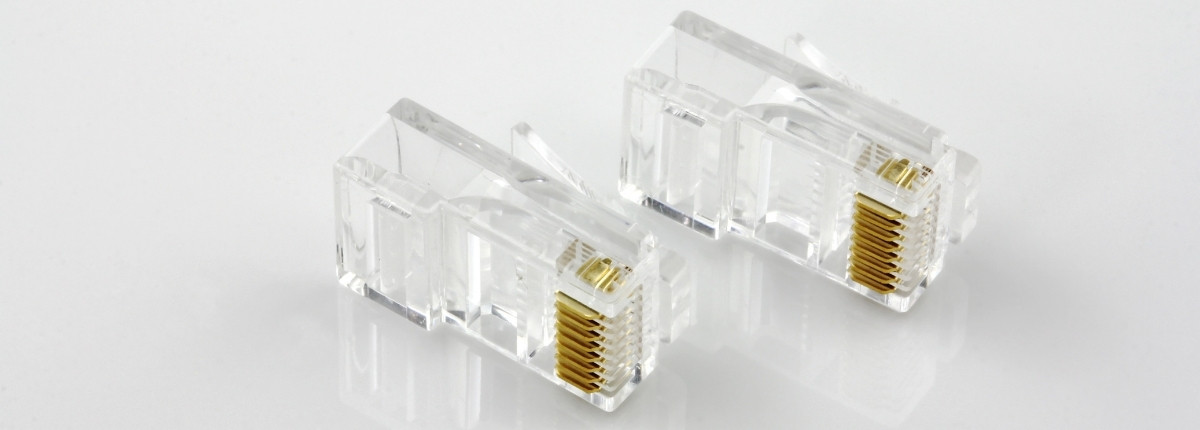

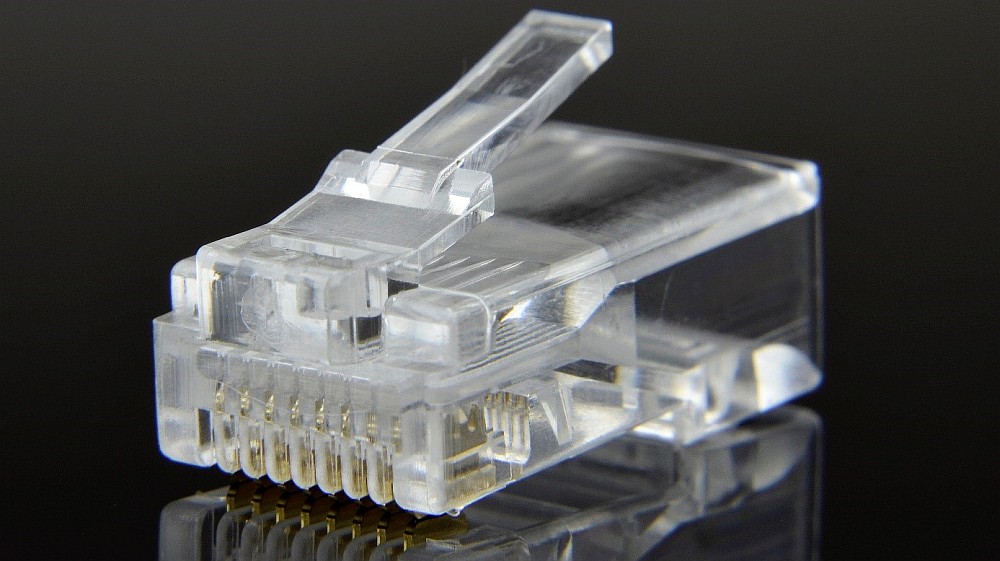

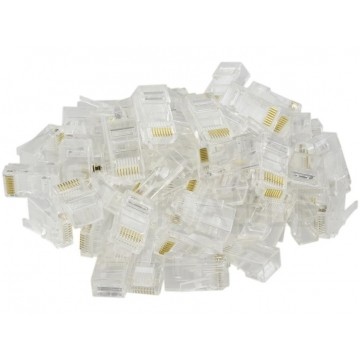

RJ45 – popularna nazwa wtyków 8p8c powszechnie używanych do terminowania skrętek komputerowych wszelkich rodzajów. Na rynku dostępny jest bardzo duży wybór tego asortymentu i nie trudno się w tym pogubić. Postaramy się ułatwić rozeznanie w tym gąszczu oraz podjęcie prawidłowej decyzji przy zakupie co na pewno oszczędzi Państwu dużo czasu i nerwów straconych przy instalacji.

Podstawową cechą, która łączy w zasadzie wszystkie wtyki RJ45 jest schemat podłączenia w nich poszczególnych żył. Może to być T568B lub T568A. W praktyce w polskich warunkach w stosuje się powszechnie jedynie ten pierwszy. Aby samodzielnie wykonać kabel do połączenia np. komputera z routerem należy skrętkę komputerową zakończyć wtykami RJ45 w standardzie T568B z obu stron. Obok prezentujemy układ żył w wtyczce.

Taki kabel nazywamy popularnie patchcordem a układ połączenia określany jest jako „prosty”. W tym miejscu należałoby wspomnieć o kablu z układem połączenia „krosowanym” tzn. takim, który po jednej stronie ma wtyczkę zarobioną wg. T568B a po drugiej wg. T568A. Taki produkt służył np. do połączenia bezpośrednio dwóch komputerów. Obecnie w związku z rozwojem sprzętu komputerowego i powszechnym wprowadzeniem w nim tzw. autokrosowania rzadko te rozwiązanie jest potrzebne. Jeśli chodzi o szczegóły techniczne samego zarobienia najbardziej popularnych wtyczek RJ45 to zapraszamy to obejrzenia umieszczonego poniżej filmu instruktażowego.

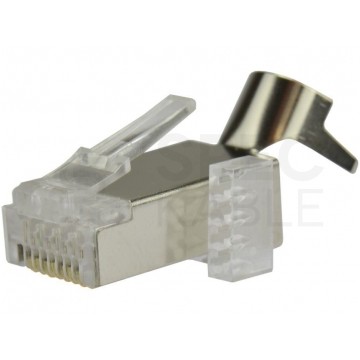

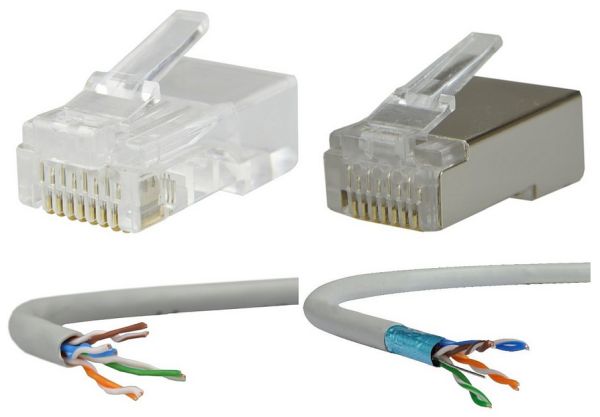

Co prawda zdążyliśmy już omówić sposób zarobienia podstawowego wtyku RJ45 ale tak naprawdę całe zadanie powinniśmy rozpocząć od czegoś innego. Mianowicie od ustalenia jaki przewód będziemy terminować.  W pewnym uproszczeniu, podstawowym parametrem będzie jego kategoria oraz ekranowanie lub jego brak. Jeśli chodzi o tą drugą cechę sprawa jest prosta. Przewód ekranowany aby zachować ciągłość ekranowania musi mieć założoną wtyczkę, która to zapewni. W innym wypadku jego stosowanie całkowicie mija się z celem.

Jeśli chodzi o kategorię przewodu sprawa jest dość prosta przy kat.5e. Tutaj zazwyczaj poszczególne żyły mają +/- 0,5mm średnicy i większość wtyków dostępnych na rynku nadaje się do założenia na dowolnym przewodzie tej kategorii. Należy jeszcze tylko pamiętać, że występuje rozróżnienie wtyków w zależności czy mają być zakładane na przewodzie giętkim typu linka czy na przewodzie instalacyjnym, którego poszczególne żyły są jednorodnymi drutami. Przy przewodach wyższych kategorii należy zwrócić uwagę także na średnicę żyły i całego przewodu (jego zewnętrzna izolacja musi wejść pod wtyk). Oferta producentów kabli jest dość zróżnicowana i w zależności od marki średnica poszczególnych żył może wahać się prawie o 0,2mm co może bardzo skutecznie uniemożliwić założenie wtyku na przewód o większej średnicy. Wybierając się na zakupy warto odczytać te wartości z zewnętrznej izolacji przewodu lub po prostu zrobić odpowiednie zdjęcie. Sprzedawca mając takie informacje bez problemu powinien pomóc dobrać odpowiednią wtyczkę.

Szczególnym przypadkiem, o którym warto oddzielnie wspomnieć  są przewody kat.7. Ich żyły potrafią mieć 0,64 mm i w zasadzie nie powinno się ich kończyć wtykami RJ45. Są do tego dedykowane rozwiązania, np. TERA czy GG45. Są one jednak dość drogie i trudno dostępne w związku z czym zapotrzebowanie rynkowe wymusiło pojawienie się adaptacji wtyku RJ45, który można na nich założyć.

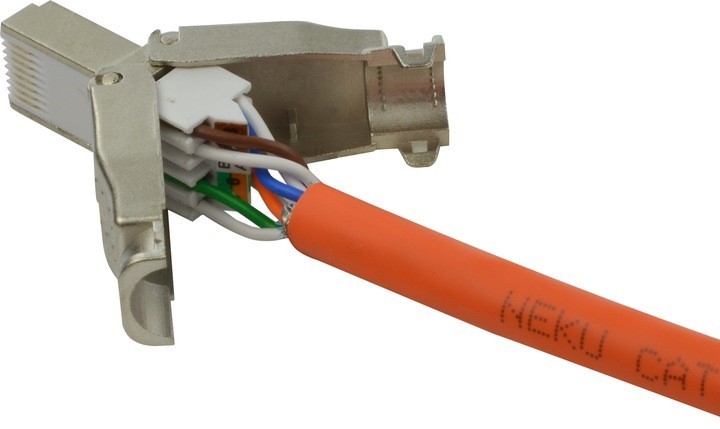

Kolejnym aspektem, który warto brać pod uwagę przy zakupach jest kwestia narzędzi potrzebnych do zakończenia przewodu wtykiem. Na rynku występują zarówno końcówki RJ45, do których potrzeba odpowiedniej zaciskarki (zdecydowana większość) jak i takie, które założymy bez specjalistycznych narzędzi.

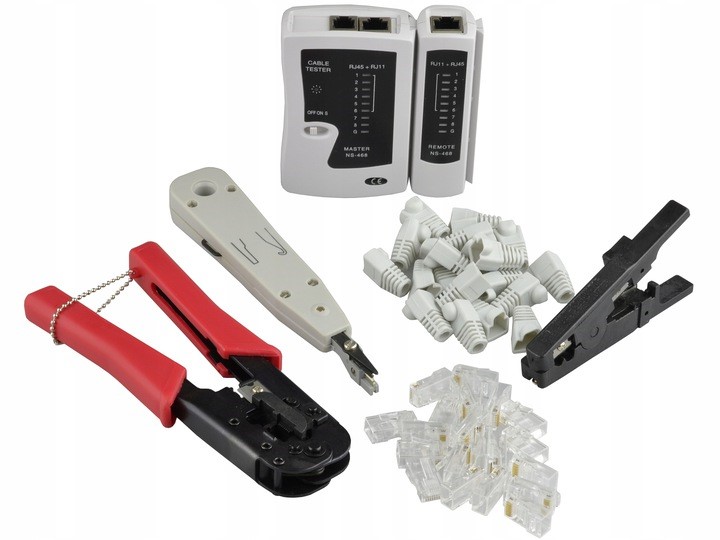

Wtyki zaciskane bez użycia specjalistycznego sprzętu są przeznaczona do jednorazowych szybkich napraw amatorskich lub do zakładania na kablach wysokich kategorii jak np. 6A gdzie wymagana jest bardzo duża dokładność połączenia. W przypadku montażu dużych ilość złącz RJ45 warto zainwestować w odpowiednią zaciskarke, która zapewni nam powtarzalność i pewność połączenia. Wybór jest bardzo duży. Już od kilkunastu złotych po kilkaset. Tanie narzędzia niestety zazwyczaj nie przechodzą żadnej kontroli jakości i bardzo dużo zależy od tego jaki trafi się nam egzemplarz. W przypadku sporadycznego zakładania omawianych złącz można pokusić się o taki zakup. Jeśli zaś zajmujecie się tym Państwo zawodowo lub macie taki zamiar zdecydowanie polecamy coś z wyższej półki. Na pewno inwestycja zwróci się w czasie zaoszczędzonym np. na poszukiwaniu braku połączenia. Poza samą zaciskarką warto również nabyć odpowiedni ściągacz izolacji aby szybko i sprawnie przygotować przewód do zakładania wtyku.

Temat jest bardzo szeroki. Staraliśmy się tutaj chociaż skrótowo nakreślić jego podstawowe zagadnienia. W razie pytań i wątpliwości zapraszamy do kontaktu z naszymi doradcami handlowymi. Na pewno chętnie rozwieją wszelkie wątpliwości oraz doradzą i pomogą.
