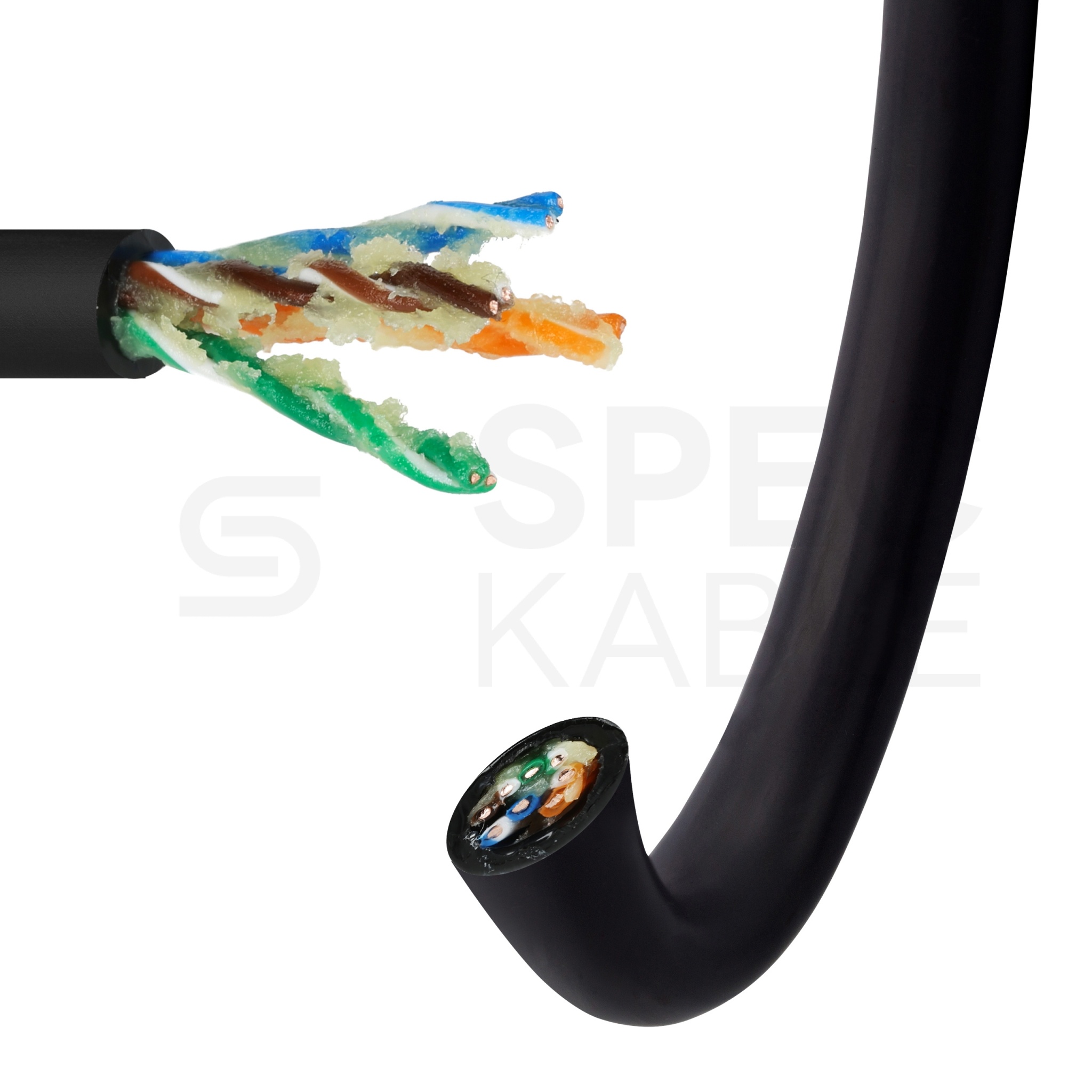

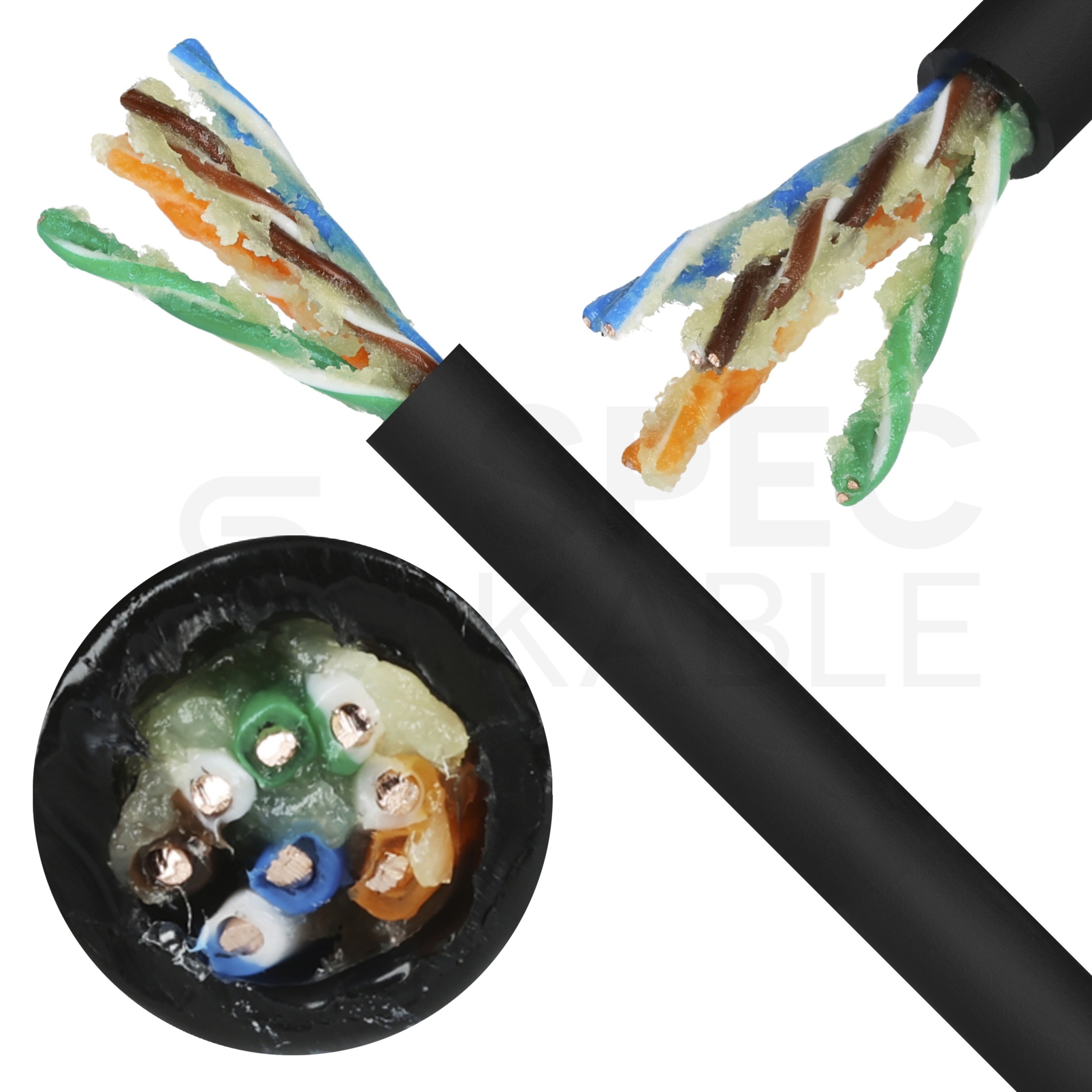

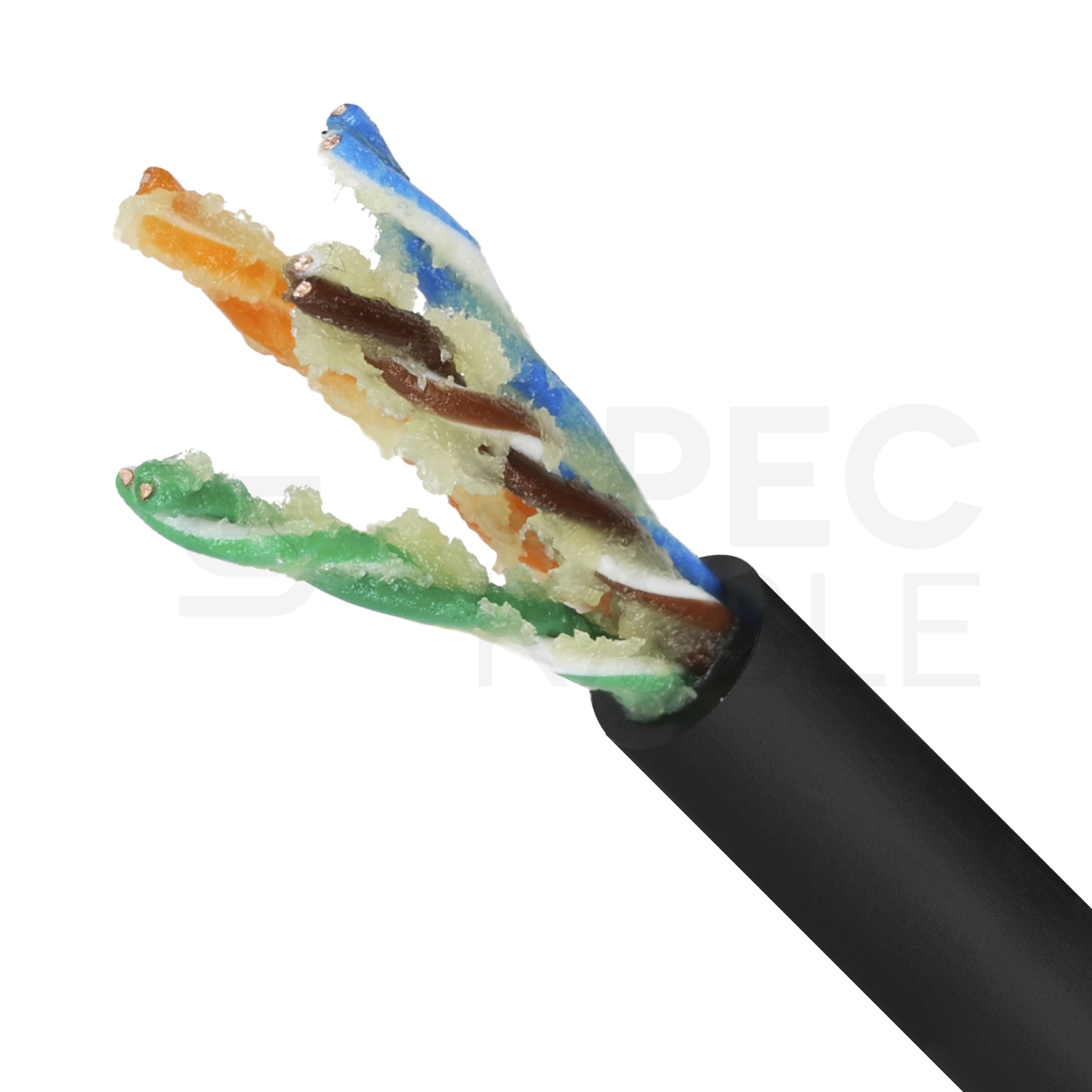

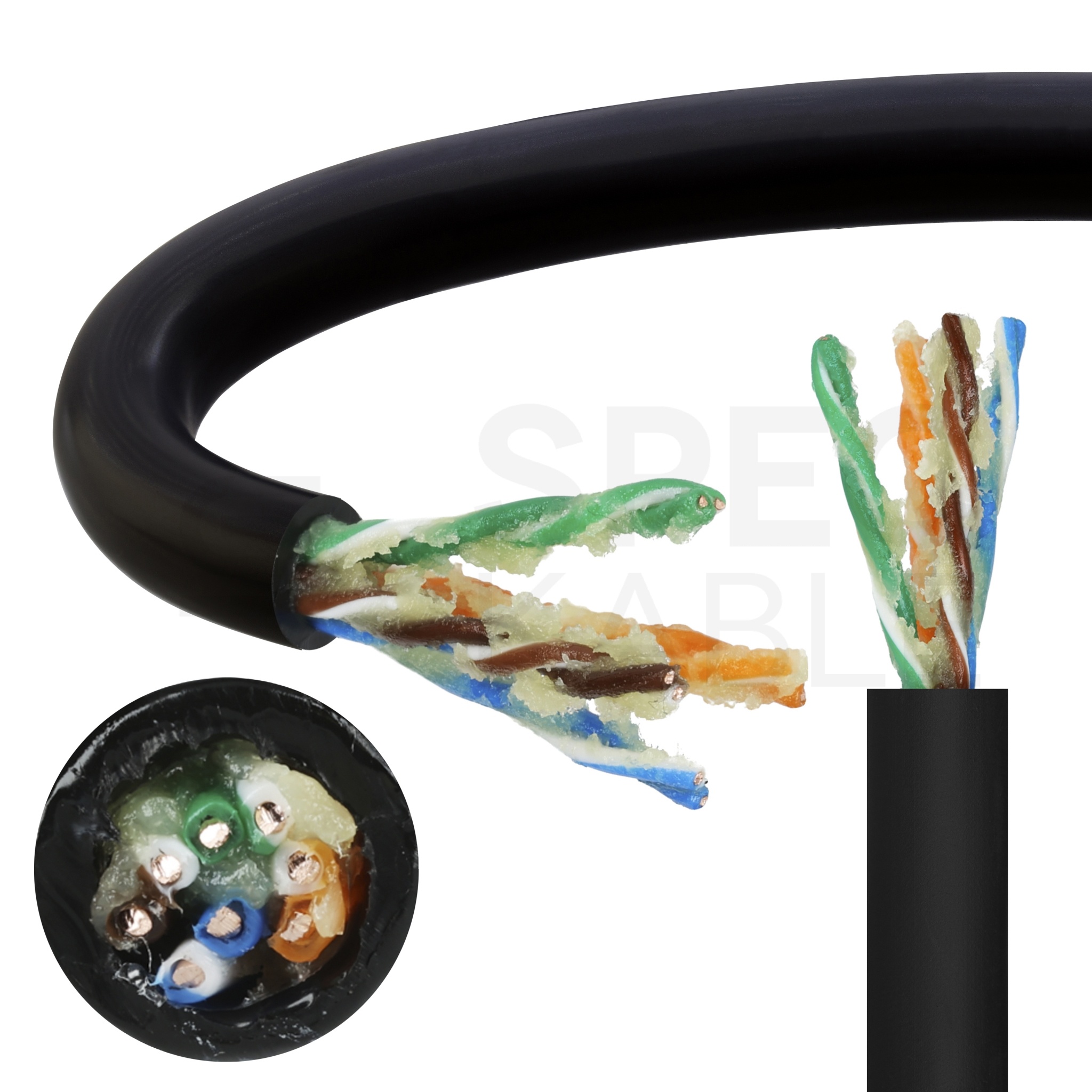

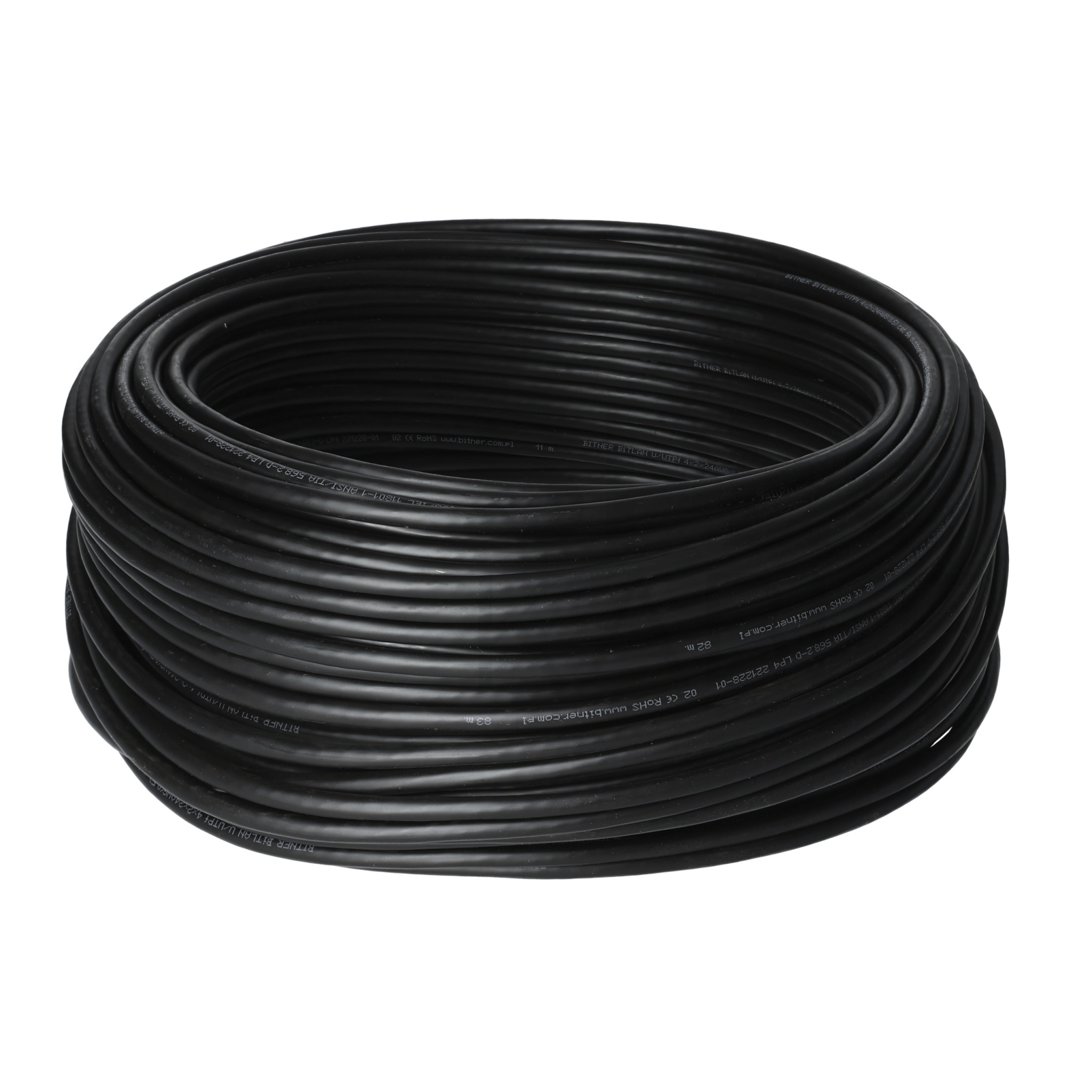

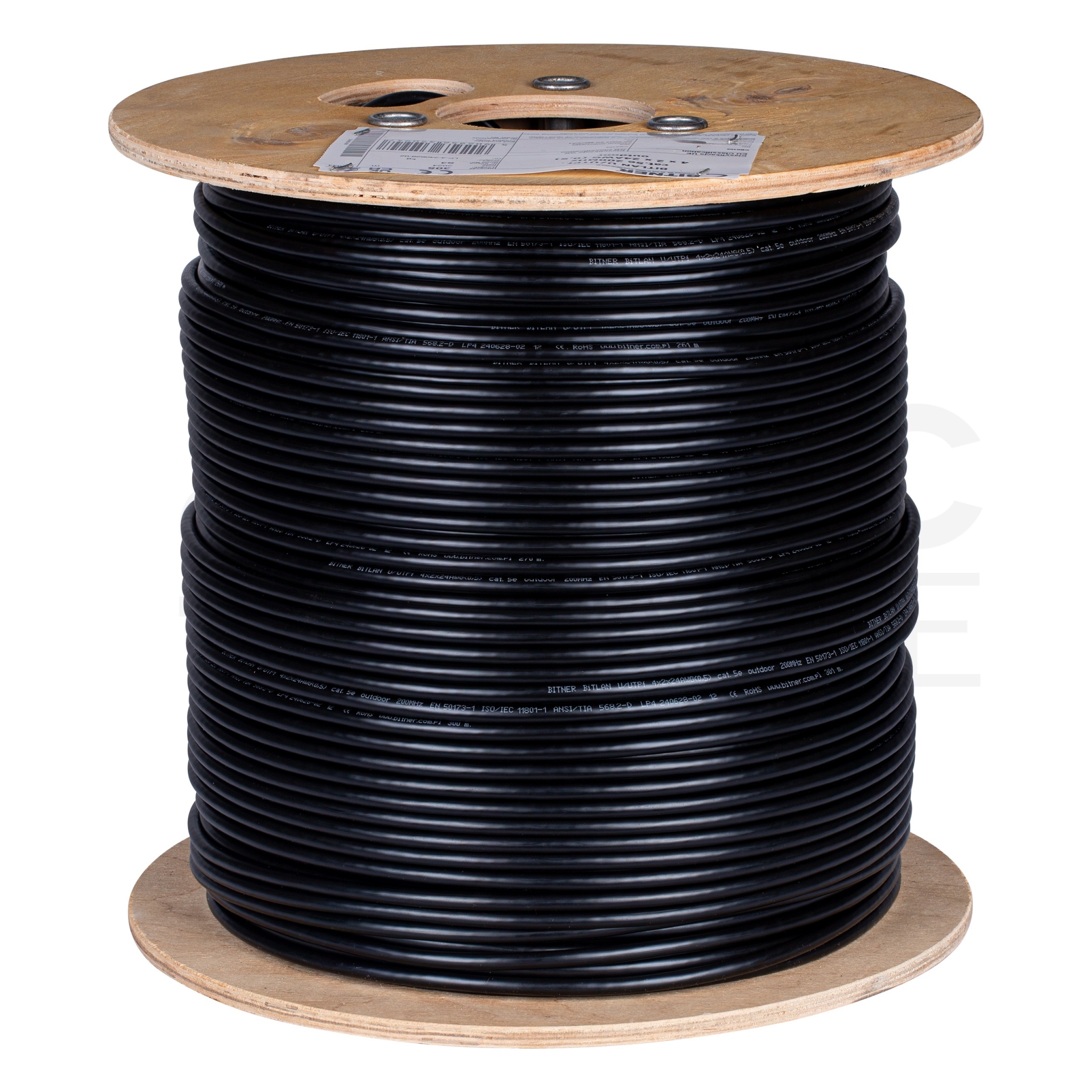

BiTLAN U/UTPf cat. 5e outdoor przeznaczone są do pracy w sieciach komputerowych,w których wykorzystywane jest pasmo częstotliwości do 200 MHz. Nadają się do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 1 Gb/s. Kable wypełnione są żelem hydrofobowym zabezpieczającym przed wzdłużnym wnikaniem wody.

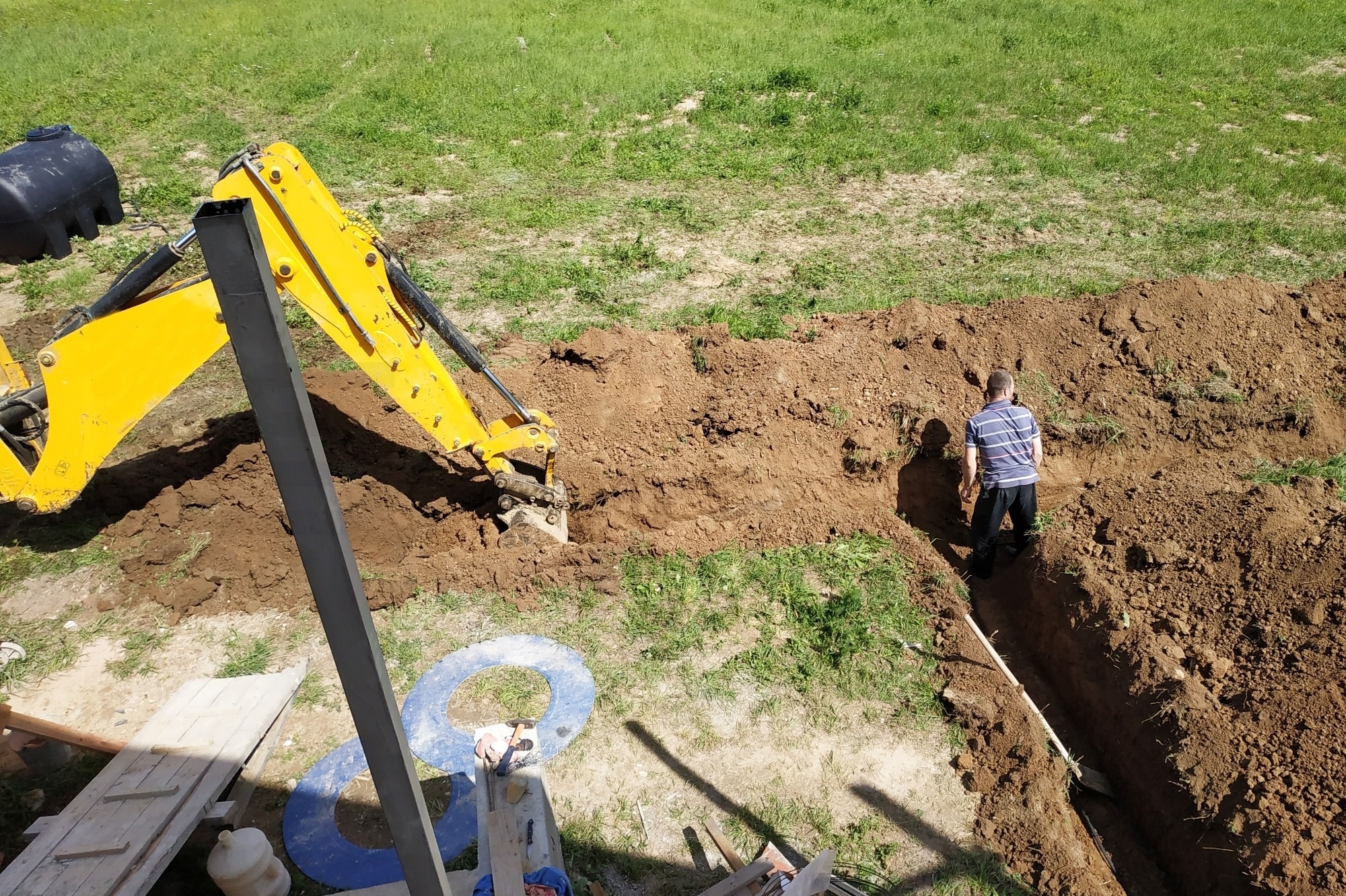

Posiadają zewnętrzną powłokę odporną na działanie promieni UV, dlatego nadają się do układania na zewnątrz budynków, w kanałach kablowych lub bezpośrednio w ziemi.
CHARAKTERYSTYKA TECHNICZNA | |
Rodzaj kabla: | U/UTP |
Kategoria: | 5e |
Częstotliwość: | 200 MHz |
Przepustowość: | 1 Gb/s |
Przekrój: | 4 x 2 x 0,5 (24AWG) |
Żyły: | jednodrutowe, okrągłe, z miękkiej miedzi elektrolitycznej |
Izolacja: | specjalna mieszanka poliolefinowa |
Kolory izolacji żył: | zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym |

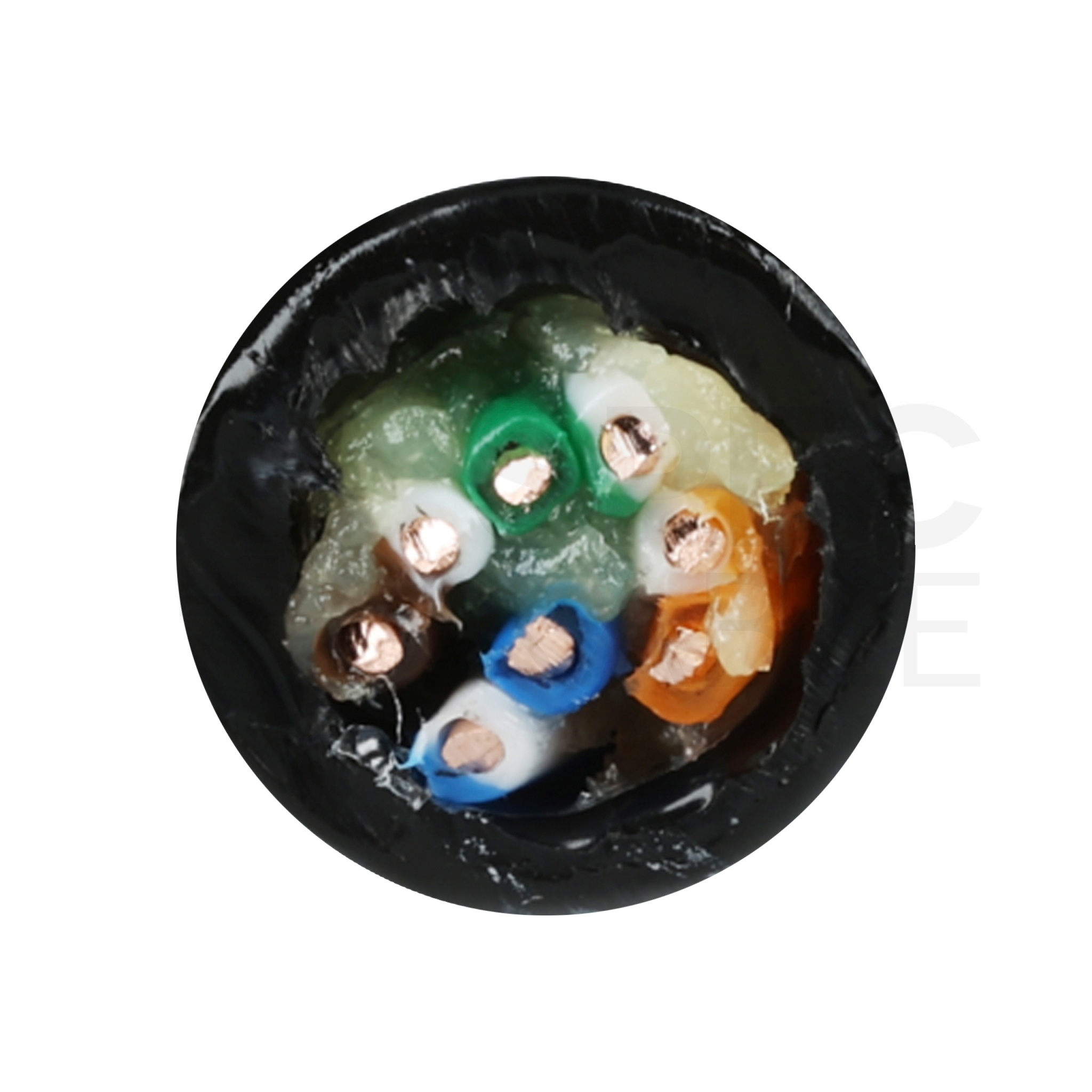

Ośrodek: | cztery pary żył skręcone w ośrodek, uszczelniony żelem hydrofobowym |
Ekranowanie: | brak |
Typ ekranu: | - |
Powłoka: | polietylen powłokowy PE |
Kolor powłoki: | czarny |
Klasyfikacja ogniowa: | Fca |
WŁAŚCIWOŚCI MECHANICZNE | |
Promień zgięcia: | 6 x Ø zewnętrzna przewodu |
Średnica zewnętrzna: | 6,2 mm |
Waga kabla / km: | 40 kg |
Indeks miedziowy: | 15 kg |
Zakres temp. podczas pracy: | -30°C do + 80°C |
Zakres temp. podczas układania: | -10°C do + 50°C |
WŁAŚCIWOŚCI ELEKTRYCZNE | |
Rezystancja pętli żyły/pary w temp. 20°C (max): | 190 Ω/km |
Rezystancja izolacji (min): | 5 GΩ•km |
Asymetria rezystancji żył w parze: | ≤ 2% |
Pojemność skuteczna dowolnej pary przy 1 kHz: | 50 ± 5 nF/km |
Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (max): | 1600 pF/km |
Napięcie pracy: | 150 V |
Próba napięciowa (żyła/żyła oraz żyła/ekran): | napięcie zmienne 50 Hz: 700 V AC |
Impedancja falowa: | 100 ± 5 Ω |
Prędkość propagacji NVP: | 67% |
Tłumienność odbiciowa par w zakresie częstotliwości dB (min): | f = 4-10 MHz: 20 + 5•lg(f) |
Tłumienność ekranowania w zakresie częstotliwości 30-200 MHz (min): | - |
Impedancja sprzężeniowa ekranu w zakresie częstotliwości 10 MHz (max): | - |
