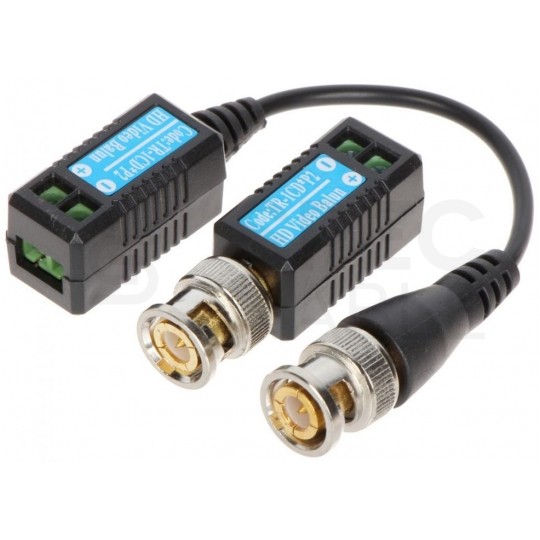

Transformator wideo TR-1CD 8Mpx 4K BNC <-> BNC na kabel UTP Komplet

Transformator przeznaczony jest do przesyłu sygnału wideo. Wykorzystywane są np. w systemach monitoringu z okablowaniem UTP kat. 5e - istniejącym lub nowym.

Urządzenie poprzez dopasowanie impedancji kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewnia przesył sygnału wideo nawet do 400m. Pozwala to zmniejszyć koszty i skrócić czas instalacji.

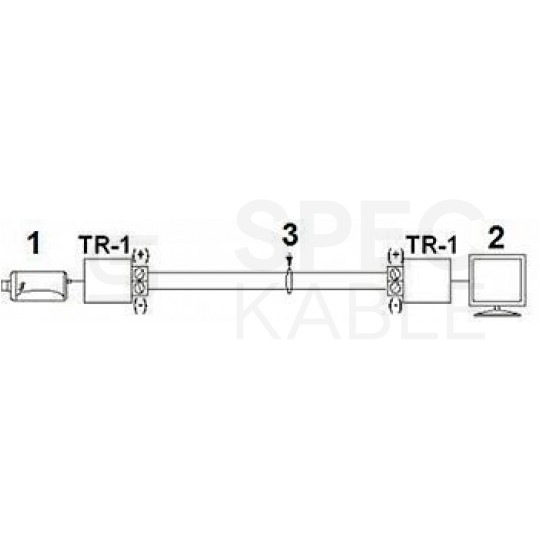

Prawidłowe połączenie zacisków + / - gwarantuje wyeliminowanie zakłóceń, w tym niesymetrycznych.

Dane techniczne:

Standard:

• AHD: 5Mpx,
• HD-CVI: 8Mpx 4K UHD,
• HD-TVI: 8Mpx 4K UHD,
• CVBS: PAL, NTSC

Zasięg wideo:

• 400m: CVBS - PAL / NTSC - UTP kat. 5e
• 250m: 720p - UTP kat. 5e
• 150m: 1080p - UTP kat. 5e

Tłumienie (dotyczy dwóch urządzeń połączonych ze sobą):

• 4.43MHz: 0.24dB
• 11MHz: 0.46dB
• 21MHz: 1.03dB
• 38MHz: 0.89dB
• 42MHz: 0.89dB
• 67.5MHz: 1.32dB

Typ złącza koncentrycznego:

• 1 x BNC: Wtyk na przewodzie 0.09 m,
• 1 x BNC: Wtyk prosty

Dane techniczne:

• Rodzaj urządzenia: Pasywne
• Liczba kanałów: 1
• Napięcie we/wy 75Ω (CVBS): 1 Vpp
• CMRR (dB/5MHz): 50 dB
• Impedancja złącza koncentrycznego: 75Ω
• Impedancja złącza symetrycznego: 100Ω
• Typ złącza symetrycznego: Zaciski kablowe
• Temperatura pracy: -10°C - +55°C
• Dopuszczalna względna wilgotność otoczenia: <95%
• Wymiary: 16 x 15 x 46 mm
• Waga: 0.021 kg
