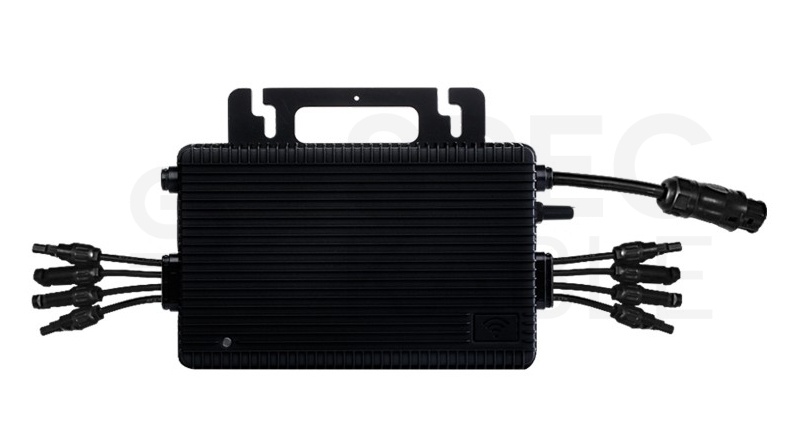

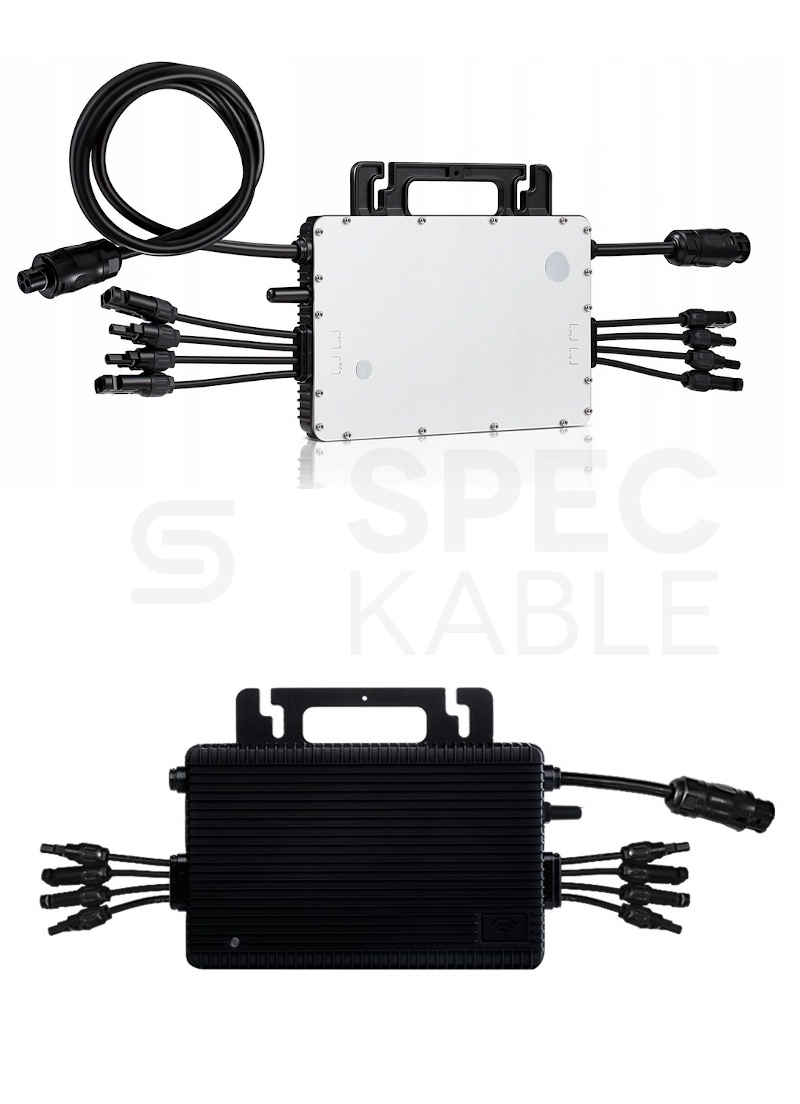

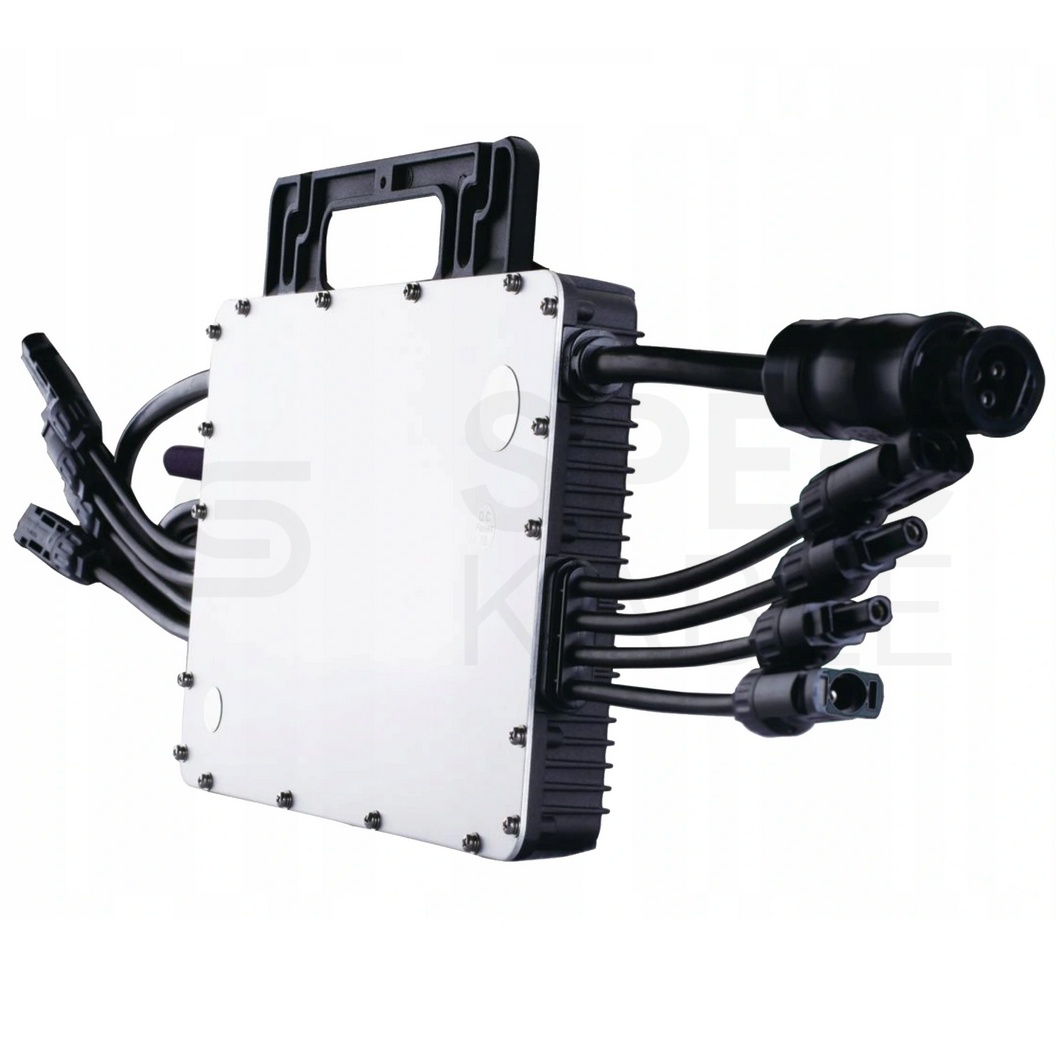

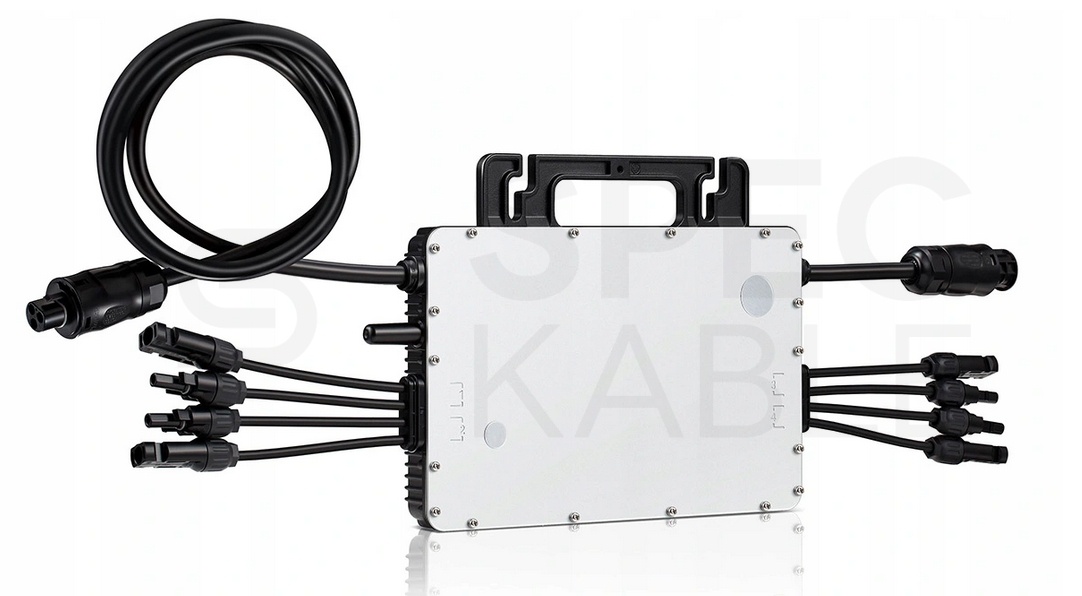

Mikroinwerter solarny On-Grid HM-1500 Hoymiles 1500W IP67

Mikroinwerter fotowoltaiczny On-Grid 4w1



Hoymiles HM-1500



• Moc pojedynczego modułu PV: 300-470 W
• Maksymalna moc wejściowa DC: 1880 W
• Szczytowa moc wyjściowa AC: 1500 W
• Obsługiwana ilość modułów PV: 4 szt



Jednofazowy mikroinwerter zaprojektowany do jednoczesnej pracy z maksymalnie 4 panelami fotowoltaicznymi. Charakteryzuje się wyjątkowo szerokim zakresem napięcia wejściowego prądu stałego (16-60 V) i niskim napięciem rozruchowym (tylko 22 V). Dzięki niezależnej pracy każdego modułu instalacja solarna osiąga najwyższą możliwą sprawność. Instalację można rozbudowywać w sposób modułowy, dokładając kolejne panele PV wyposażone w mikroinwertery. Cechą charakterystyczną jest możliwość instalowania urządzenia bezpośrednio pod panelami PV. Produkt posiada wyjątkowo lekką konstrukcję - wraz z przewodami DC i AC waży zaledwie 3,75 kg.



Najważniejsze zalety:



• Pojedynczy mikroinwerter łączy się z czterema modułami PV o podwójnym MPPT
• MPPT na poziomie modułu zapewnia 10-30% większą wydajność w porównaniu do inwerterów stringowych
• Dostosowany do paneli o 60 i 72 ogniwach
• Sprawność maksymalna przy śledzeniu punktu szczytowej mocy (MPPT) podczas pochmurnej pogody - 99,8%
• Wysoka klasa szczelności obudowy - IP67
• Niskie napięcie rozruchowe wynoszące zaledwie 22 VDC
• Stabilna i niezawodna ochrona przeciwprzepięciowa - 6000 V
• Regulacja mocy biernej
• Niezależna praca paneli i duża elastyczność projektowania ich układu na dachu

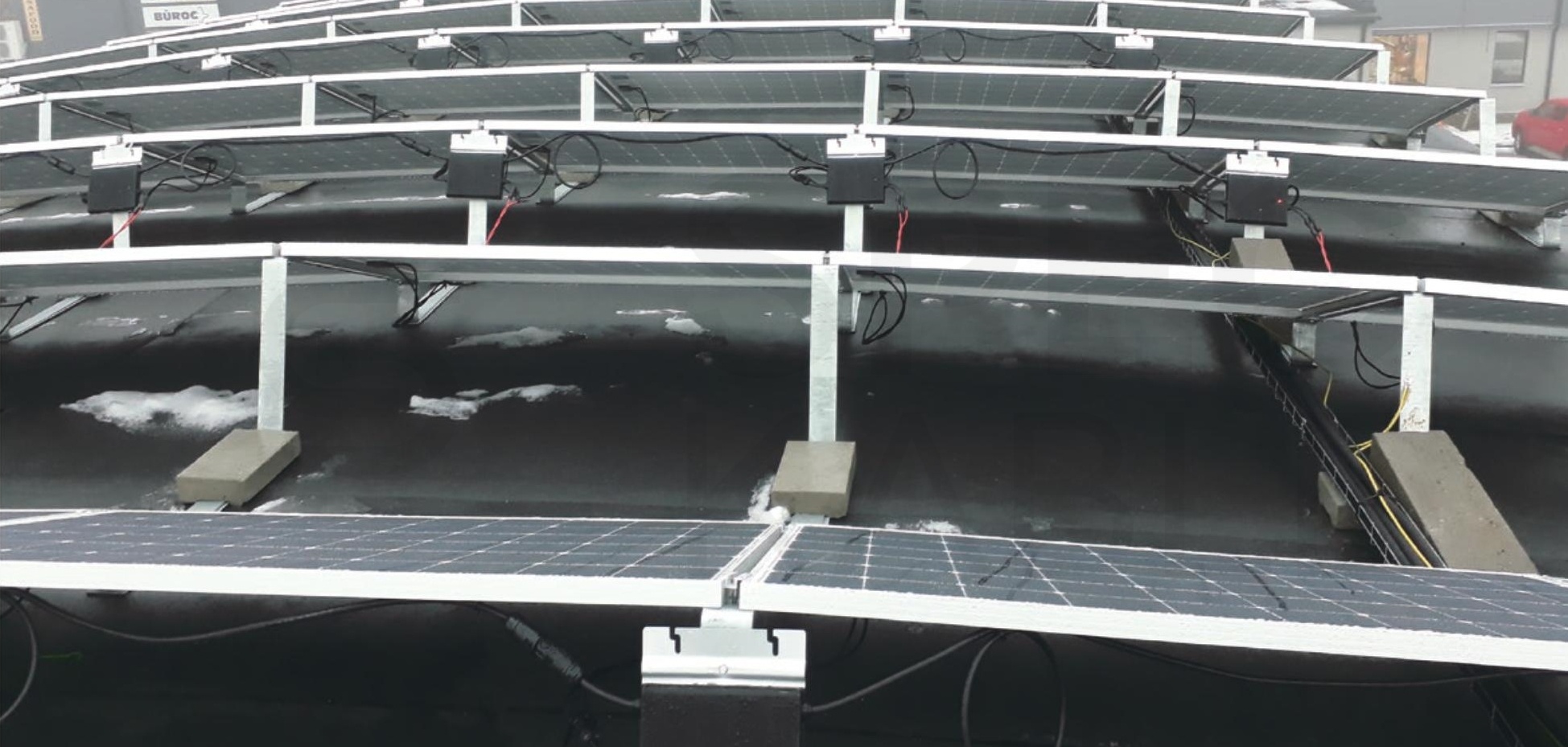

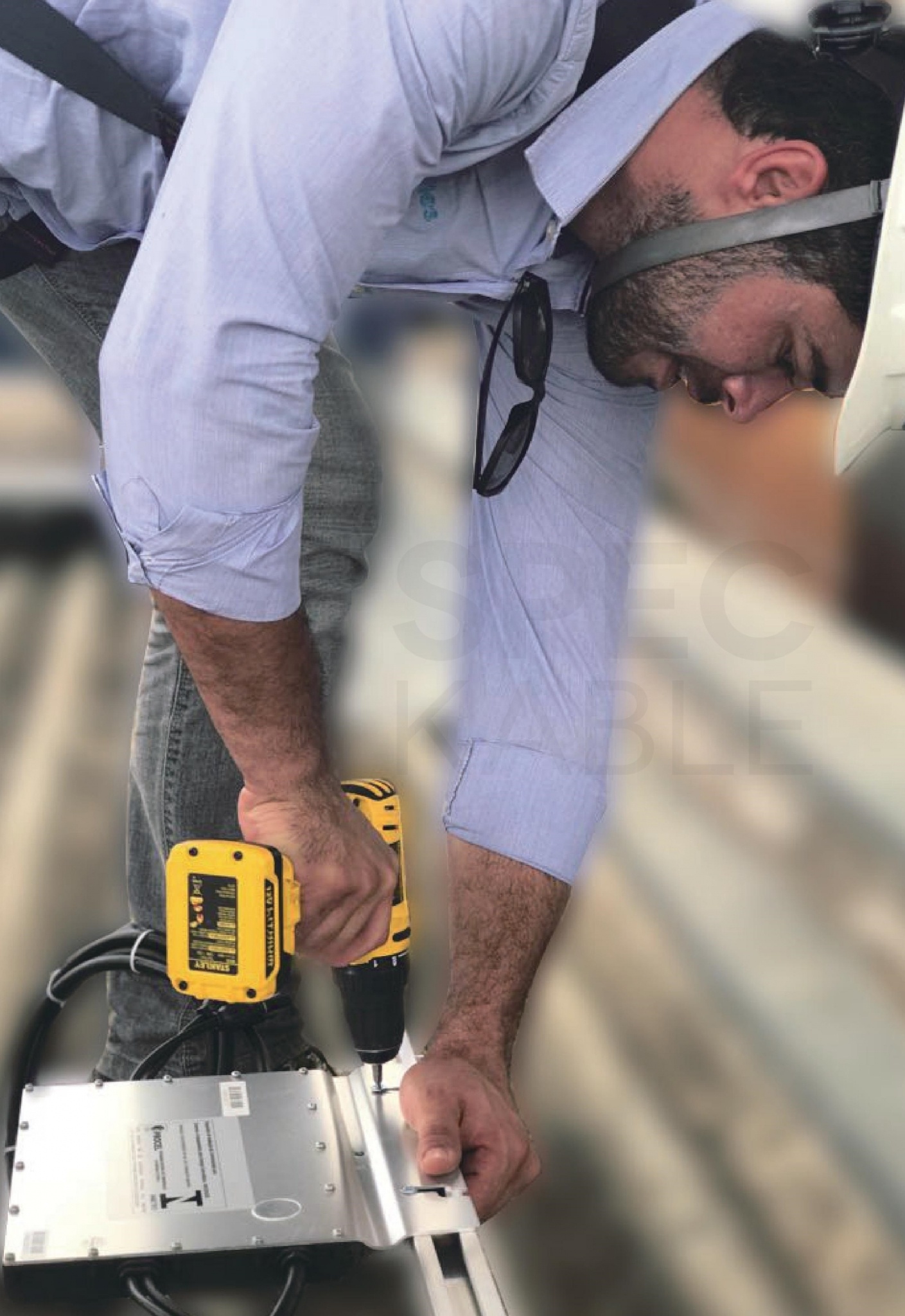

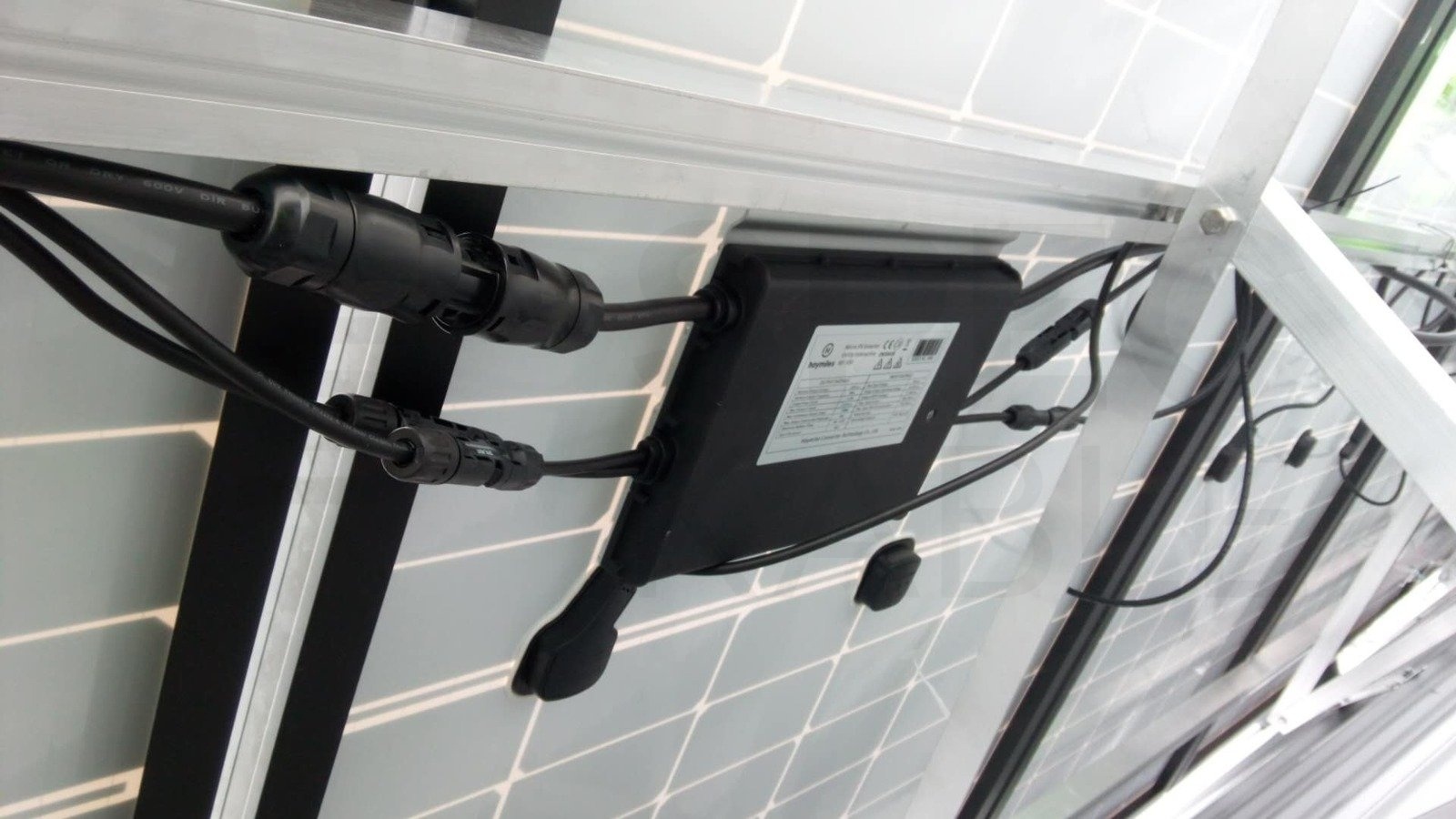

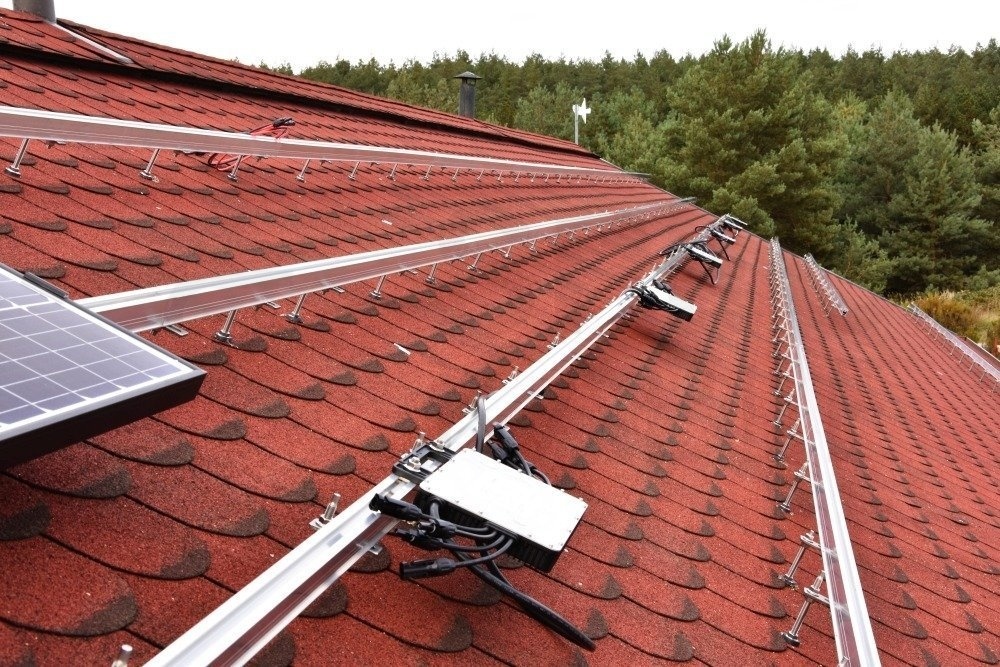

• Łatwy i szybki montaż bezpośrednio pod panelami (do konstrukcji dachowej lub wolnostojącej), dzięki czemu nie tracimy cennego miejsca wewnątrz budynku
• Zintegrowane okablowanie zakończone końcówkami MC4 oraz AC - szybkie łączenie bez użycia narzędzi
• Monitorowanie pracy każdego panelu oddzielnie przez Internet
• Komunikacja poprzez WiFi (zakres 2,4GHz)
• Do budynku wprowadzamy tylko prąd przemienny o napięciu 230V, dzięki czemu instalacja jest bardziej bezpieczna oraz nie potrzebujemy typowego inwertera na końcu łańcucha

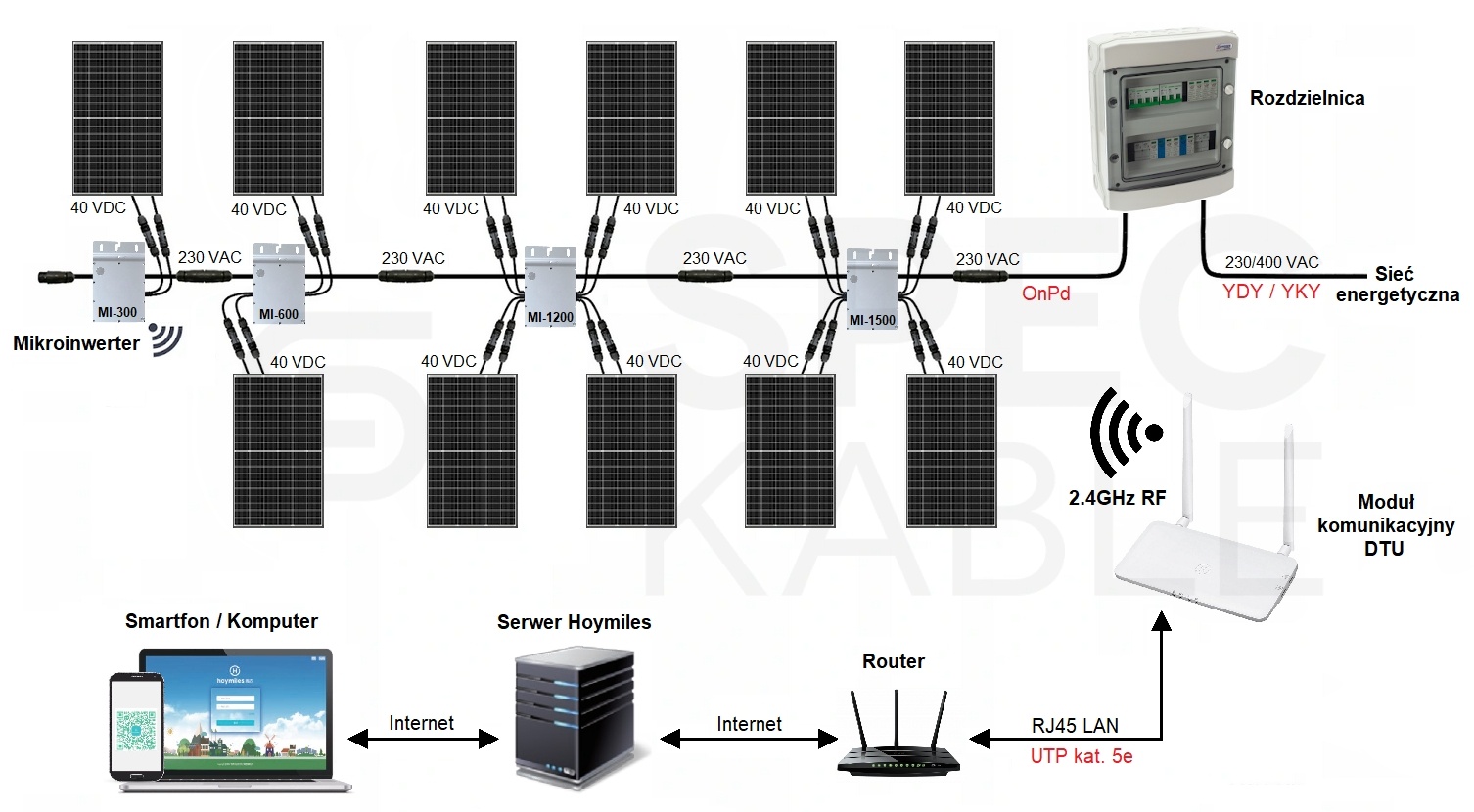

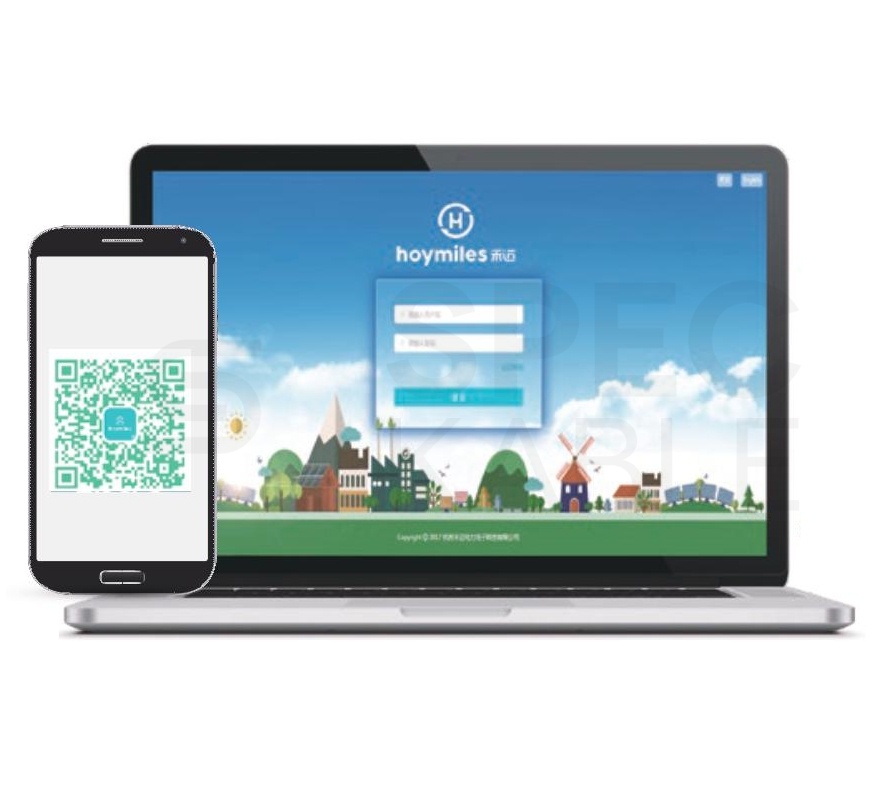

Monitoring instalacji on-line



Każdy z mikroinwerterów Hoymiles może zostać połączony z serwerem WWW na którym w czasie rzeczywistym można monitorować stan instalacji PV. Dostęp można uzyskać z poziomu przeglądarki internetowej lub instalując darmową aplikację na smartfonie. Uwaga - do połączenia się z Internetem (serwerem monitoringu), wymagane jest zastosowanie urządzeń komunikacyjnych (transmiterów) takich jak DTU-PRO WiFi lub DTU-W100, dostępnych w naszej ofercie.



Specyfikacja:



Dane wejściowe (DC):



• Moc powszechnie stosowanego modułu: 300-470 W
• Maksymalna moc wejściowa: 1880 W
• Kompatybilność modułu PV: z 60 lub 72 ogniwami
• Zakres napięcia przy MPPT: 36-48 V
• Napięcie rozruchu: 22 V
• Zakres napięcia pracy: 16-60 V
• Maksymalne napięcie wejściowe: 60 V
• Maksymalny prąd wejściowy: 4 * 11,5 A



Dane wyjściowe (AC):



• Szczytowa moc wyjściowa: 1500 W
• Znamionowe natężenie wyjściowe: 6,52 A
• Znamionowe napięcie wyjściowe: 230 V
• Zakres znamionowego napięcia wyjściowego: 180-275 V
• Nominalna częstotliwość / zakres: 50 Hz / 45-55 Hz
• Współczynnik mocy (domyślny): > 0,99
• Współczynnik mocy (przyśpieszony): 0,8
• Współczynnik mocy (opóźniony): 0,8
• Zakłócenia harmoniczne ogółem: < 3%
• Maksymalna liczba jednostek na obwód: 3



Wydajność:



• Sprawność szczytowa CEC: 96,7%
• Sprawność ważona: 96,5%
• Sprawność nominalna MPPT: 99,8%
• Pobór mocy nocą: < 50 mW



Dane mechaniczne:



• Zakres temperatury pracy (°C): -40 do +65 °C
• Wymiary (szer x dług x głęb): 280 x 176 x 33 mm
• Waga: 3,75 kg
• Klasa szczelności obudowy: IP67
• Chłodzenie: pasywne (bez wentylatorów)



Pozostałe:



• Przesył danych: 2,4Ghz zastrzeżona RF (nordycka)
• Monitoring: System monitoringu Hoymiles
• Zgodność: VDE-R-N 4105:2018, EN 50549-1:2019, VFR 2019, IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4, IEC/EN 61000-3-2/-3



Szczelność IP67 (EN60529)



System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.



Prezentowany produkt posiada następujące właściwości:



• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed skutkami krótkotrwałego zanurzenia w wodzie (30 min na głębokość 0,15 m powyżej wierzchu obudowy lub 1 m powyżej spodu dla obudów niższych niż 0,85 m)



Mikroinwertery - przyszłość instalacji PV



Mikroinwertery stanowią obecnie najbardziej efektywne rozwiązanie dla małych i średnich instalacji fotowoltaicznych (nawet do 1 MWp). Ze względu na swoją kompaktową budowę oraz najnowsze rozwiązania technologiczne, wpływają na pracę całej instalacji fotowoltaicznej umożliwiając uzyskanie lepszych od 10% do 30% uzysków z instalacji fotowoltaicznej w porównaniu z instalacjami opartymi o tradycyjne inwertery łańcuchowe.



• Zapewnienie maksymalnego bezpieczeństwa



W instalacjach fotowoltaicznych opartych o mikroinwertery występuje napięcie DC o maksymalnej wartości 60V. W tych opartych na inwerterach łańcuchowych mamy napięcie DC, które może wynieść 1000V lub 1500V, co z kolei może skutkować bardzo poważnymi konsekwencjami w przypadku wybuchu potencjalnych pożarów.



• Optymalizacja pracy instalacji



Każde zacienienie modułów fotowoltaicznych (poprzez zabrudzenia, liście, chmury) powoduje spadek ich wydajności i efektywności, a co za tym idzie stratę potencjalnych uzysków z całej instalacji. Praca mikroinwerterów polega na tym, iż zaczynają pracować wcześniej po wystąpieniu zacienienia, ale również wyłączają poszczególne niepracujące moduły, tak, aby pozostała część instalacji mogła pracować na 100% swoich możliwości. Taka charakterystyka powoduje, iż cała instalacja może pracować od 10% do 30% bardziej efektywnie niż instalacje oparte o inwertery łańcuchowe.



• Łatwa rozbudowa instalacji



W przypadku instalacji opartych o mikroinwertery ich rozbudowa nie stanowi żadnego problemu. Nie musimy myśleć o przewymiarowaniu inwertera łańcuchowego na wstępnym etapie inwestycji, czy też zakupie drugiego, drogiego urządzenia. Po podjęciu decyzji o rozbudowie po prostu dopinamy kolejne mikroinwertery i moduły (całość pracuje na zasadzie plug-in). Nie stanowi również problemu podłączenie różnych rodzajów modułów w ramach jednej instalacji – do każdego z mikrofinwerterów możemy podłączać różne rodzaje modułów.



• Monitoring



W odróżnieniu od instalacji fotowoltaicznych opartych o inwertery łańcuchowe, instalacje oparte o mikroinwertery przedstawiają pełen obraz pracy całej instalacji, łącznie z informacją jak pracuje każdy z modułów. Umożliwia to przede wszystkim na zbieranie pełnych danych jak instalacja pracuje, ale również pozwala na szybkie zdiagnozowanie ewentualnej nieprawidłowości, a co za tym idzie szybkie jej wyeliminowanie.



• Nie zawsze wyższy koszt



Instalacje fotowoltaiczne oparte o mikroinwertery wcale nie muszą być droższe od tych z tradycyjnymi inwerterami. Jeżeli weźmiemy jeszcze pod uwagę, ich większą efektywność i wydajność to tym bardziej lepiej zdecydować się na nowocześniejszy system fotowoltaiczny. Rynek w Polsce dopiero wprowadza te rozwiązania, ale są kraje (USA, Francja, Wielka Brytania), gdzie instalacje oparte o mikroinwertery stanowią większość małych i średnich instalacji fotowoltaicznych.



O producencie:



Hoymiles to wiodąca światowa marka zajmująca się produkcją mikroinwerterów fotowoltaicznych. Specjalizuje się w rozwiązaniach MLPE (Module Level Power Electronics) dostarczając je globalnym inwestorom oraz użytkownikom końcowym. Jako jedna z najszybciej rozwijających się przedsiębiorstw produkujących mikro rozwiązania solarne oferuje swoim Klientom bezpieczniejsze, inteligentniejsze i łatwiejsze w użytkowaniu urządzenia notując coraz to nowe rekordy (m. in. najwyższa sprawność szczytowa CEC na poziomie 96,7%). Obecnie już ponad 10 000 instalacji solarnych na całym świecie (Europa, Ameryka Północna, Afryka, Azja) korzysta z różnych rozwiązań Hoymiles - największa z nich produkuje 3,6 MW energii.
