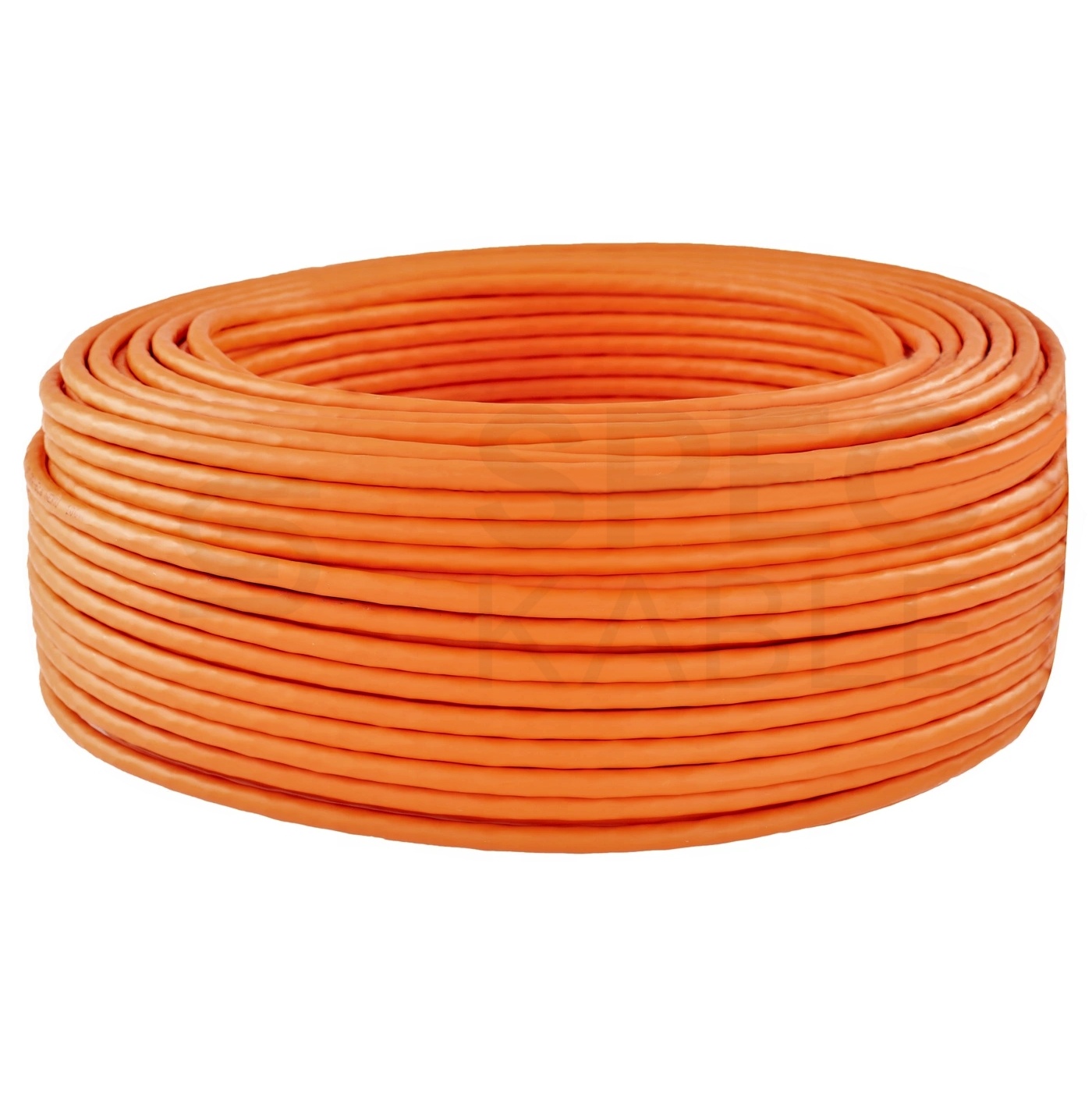

Kabel FTP kat.7 S/FTP 4x2x0,56 Eca pomarańczowy LSHF Draka

Najwyższej jakości, podwójnie ekranowany (S/FTP) przewód instalacyjny spełniający wymogi standardu kategorii 7 i osiągający wysoką częstotliwość przesyłu - do 600 MHz.

Kabel charakteryzuje się doskonałymi parametrami elektrycznymi, pozwala na transmisję danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 10 Gb/s. Posiada solidną, bezhalogenową powłokę nierozprzestrzeniającą płomienia (LSOH / LSHF, klasa Eca) oraz żyły wykonane w 100% z miedzi o średnicy AWG 23.

Przeznaczony do wykonywania instalacji wewnętrznych poziomych i pionowych w sieciach teleinformatycznych szczególnie zagrożonych oddziaływaniem zakłóceń elektromagnetycznych oraz wymagającym wysokich częstotliwości pracy. Idealny wybór do najbardziej wymagających aplikacji teleinformatycznych.

Charakterystyka:

• Przeznaczony do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 600 MHz
• Zapewniają transmisję danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 10 Gb/s
• Przewyższa wymagania dla standardu kategorii 7, dzięki czemu infrastruktura będzie przygotowana na przyszłe standardy i aplikacje
• Dzięki podwójnemu ekranowaniu S/FTP (każda para + wspólny) zapewnia doskonałą ochronę przed zakłóceniami i i może być stosowany w aplikacjach szczególnie zagrożonych oddziaływaniem zewnętrznych pól elektromagnetycznych
• Nierozprzestrzeniająca płomienia powłoka LSOH (LSHF) pozwala na użytkowanie przewodu w obiektach objętych uregulowaniami odnośnie reakcji wyrobów budowlanych na oddziaływanie ognia
• Bardzo wysoka klasa reakcji na ogień - Eca (zgodna z wymaganiami normy EN 50399)
• Przystosowany do aplikacji: PoE, PoE+, 4p PoE, VoIP

Specyfikacja:

• Producent: Draka
• Symbol: UC900-HS23
• Kategoria: 7
• Typ ekranowania: S/FTP
• Typ kabla: wewnętrzny
• Konstrukcja: 8 przewodów, skręconych w 4 pary
• Przepustowość binarna (max): 10 Gb/s
• Pasmo częstotliwości (max): 600 MHz
• Średnica zewnętrzna (nom.): 7,3 mm
• Klasa CPR: Eca
• Obciążenie rozciągające (max.): 110 N
• Obciążenie ogniowe: 590 MJ/km
• Dynamiczny promień gięcia (min.): 8x ⌀
• Statyczny promień gięcia (min.): 4x ⌀
• Temperatura przechowywania: -20°C do +75°C
• Temperatury pracy: -20°C do +60°C
• Temperatura instalacji: 0°C do +50°C
• Waga: 55 kg/km

Właściwości elektryczne:

• Rezystancja pętli: 154 Ω/km
• Asymetria rezystancji: ≤ 2%
• Rezystancja izolacji (500 V): ≥ 2000 MΩ*km
• Pojemność wzajemna przy 800 Hz (nom.): 43 nF/km
• Asymetria pojemności (para/uziemienie): ≤ 1500 pF/km
• Średnia impedancja: 100 ± 5 Ω @ 100MHz
• Opóźnienie propagacji: ≤ 427 ns/100m
• Pochylenie opóźnienia: ≤ 12 ns/100m
• Napięcie testowe (DC 1 min, rdzeń/rdzeń i rdzeń/ekran): 1000 V
• Impedancja przenoszenia przy 1 MHz: ≤ 12 mΩ /m Klasa 2
• Impedancja przenoszenia przy 10 MHz: ≤ 10 mΩ /m Klasa 2
• Impedancja przenoszenia przy 30 MHz: ≤ 30 mΩ /m Klasa 2
• Tłumienie sprzężenia: ≥ 80 dB Typ 2
• Klasyfikacja rozdzielania:  „d" (zgodnie z EN 50174-2)
• Nominalna prędkość propagacji (NVP): 79%

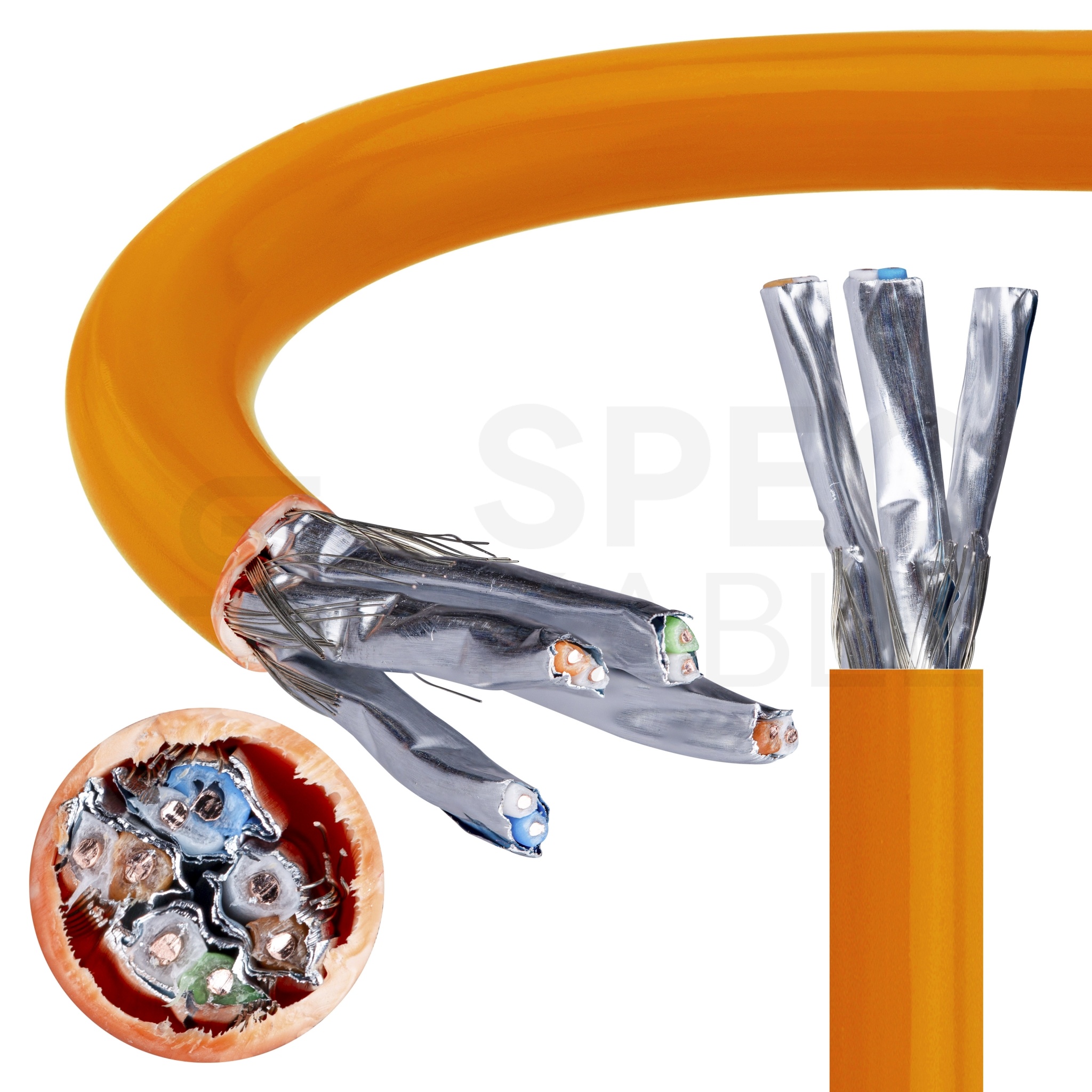

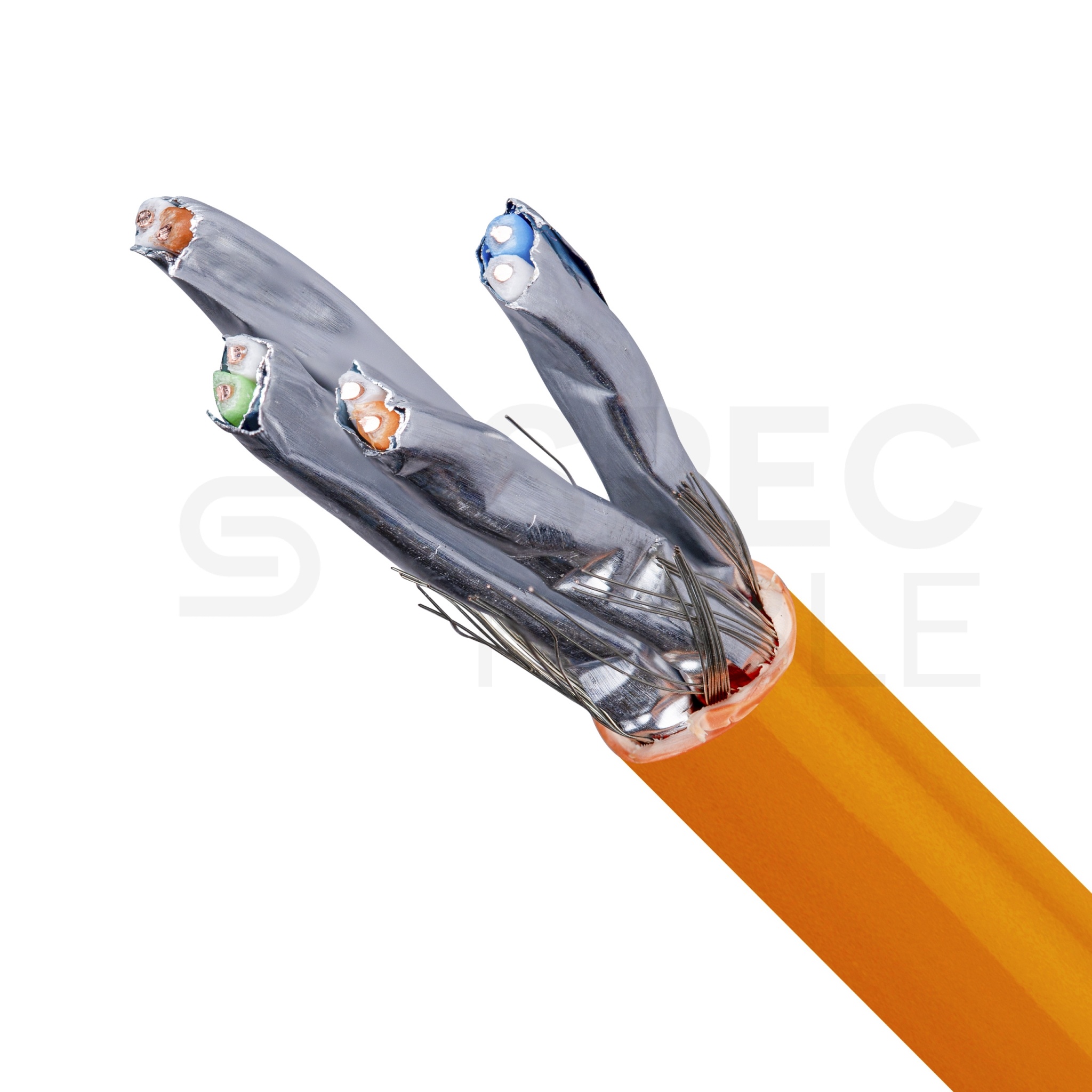

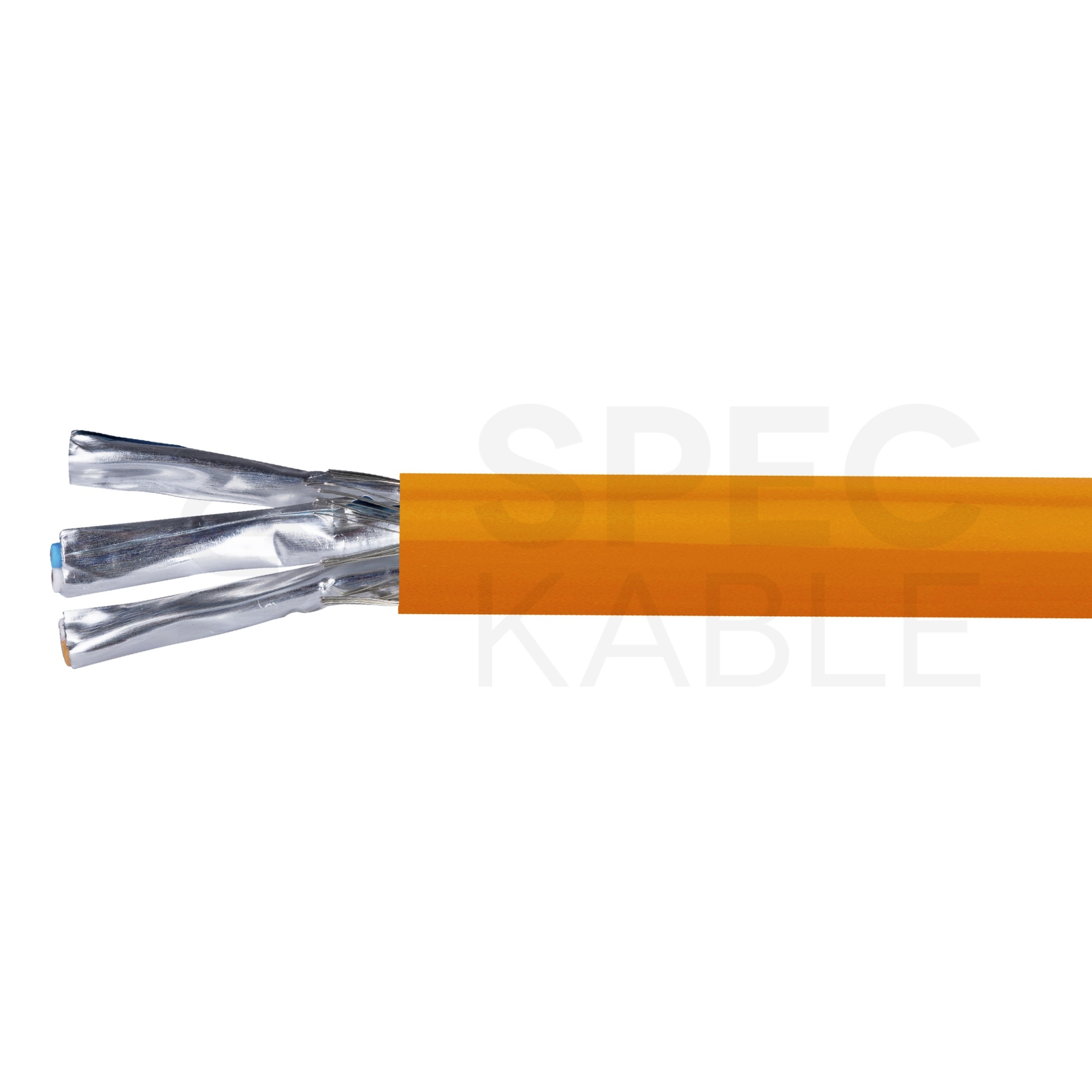

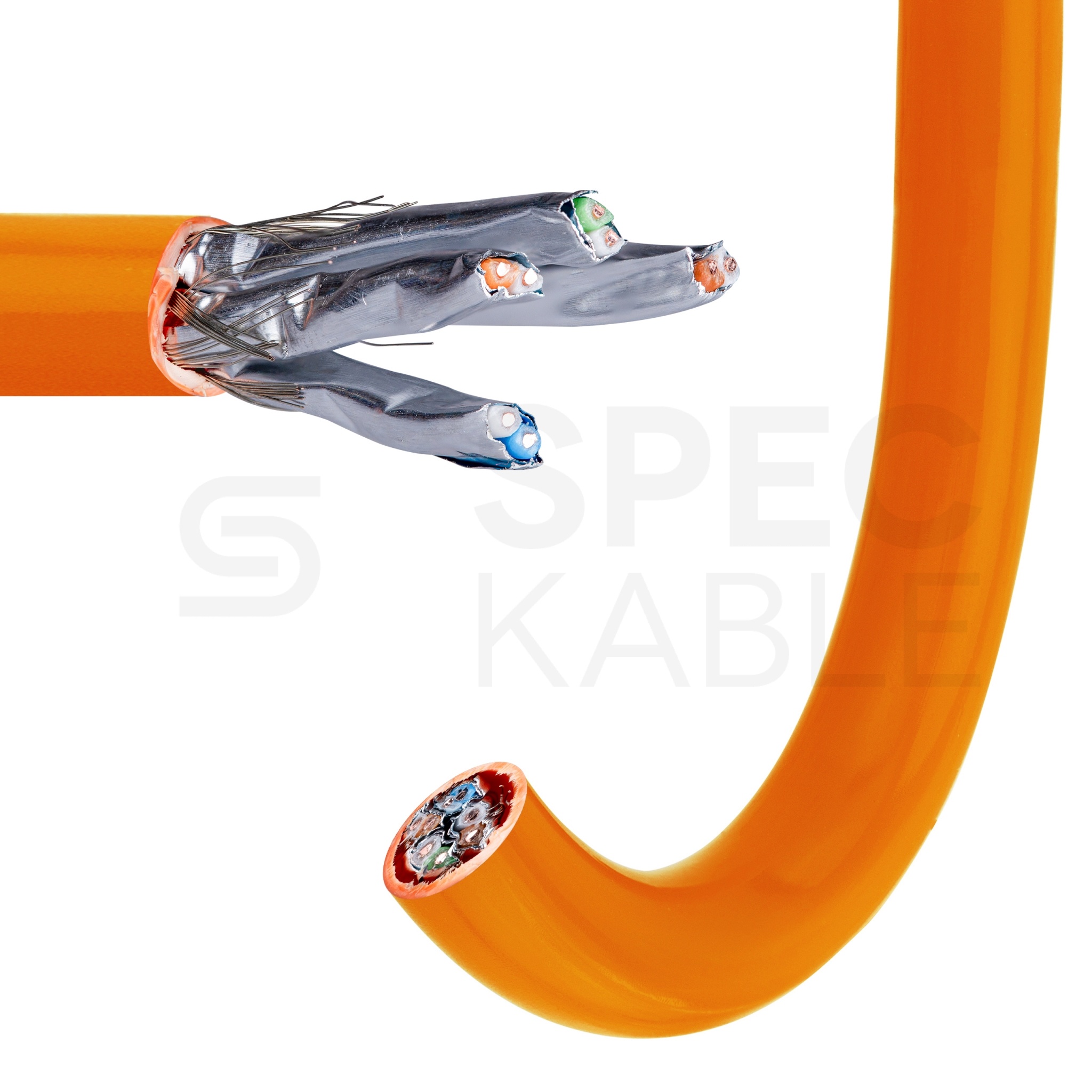

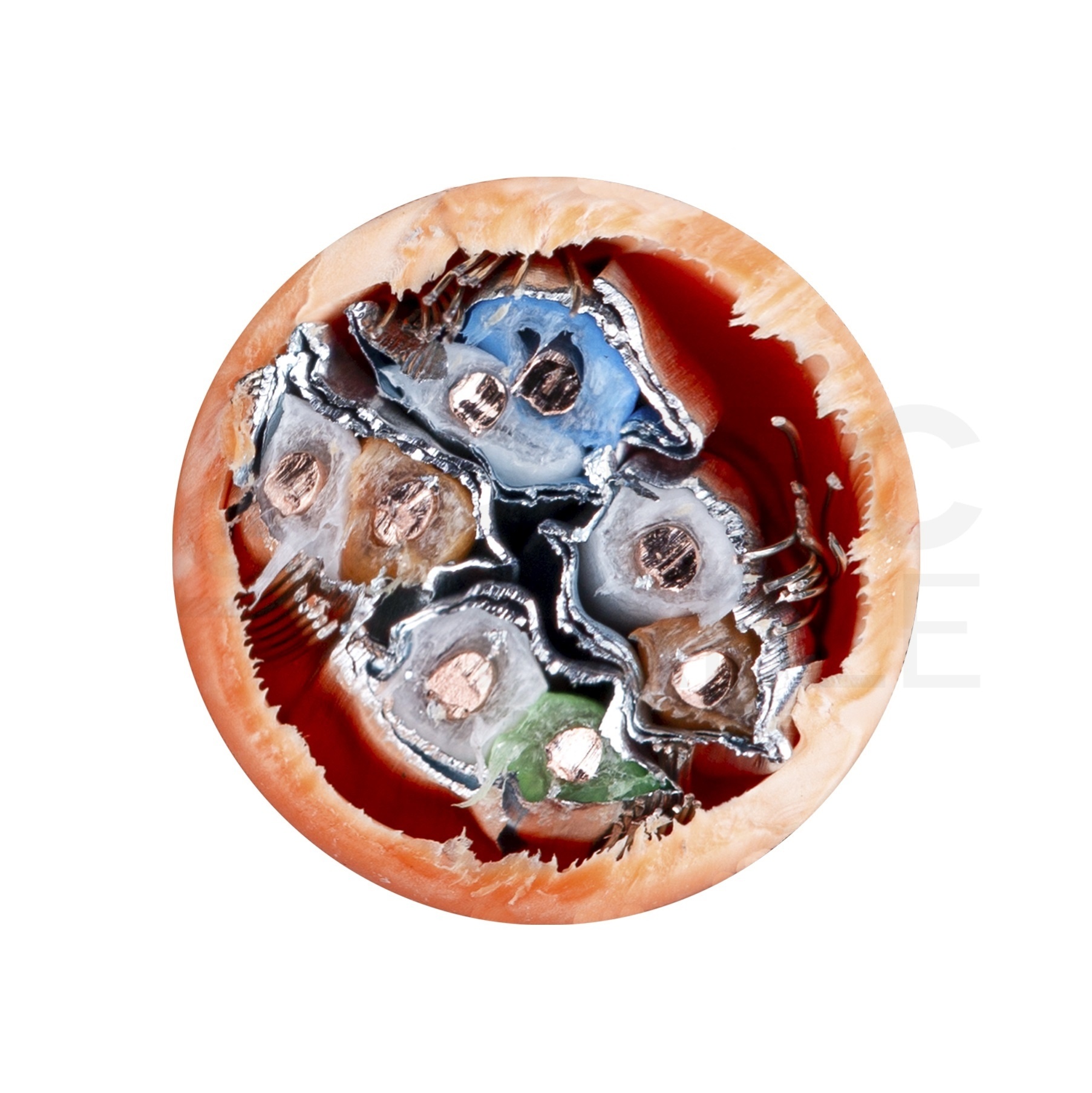

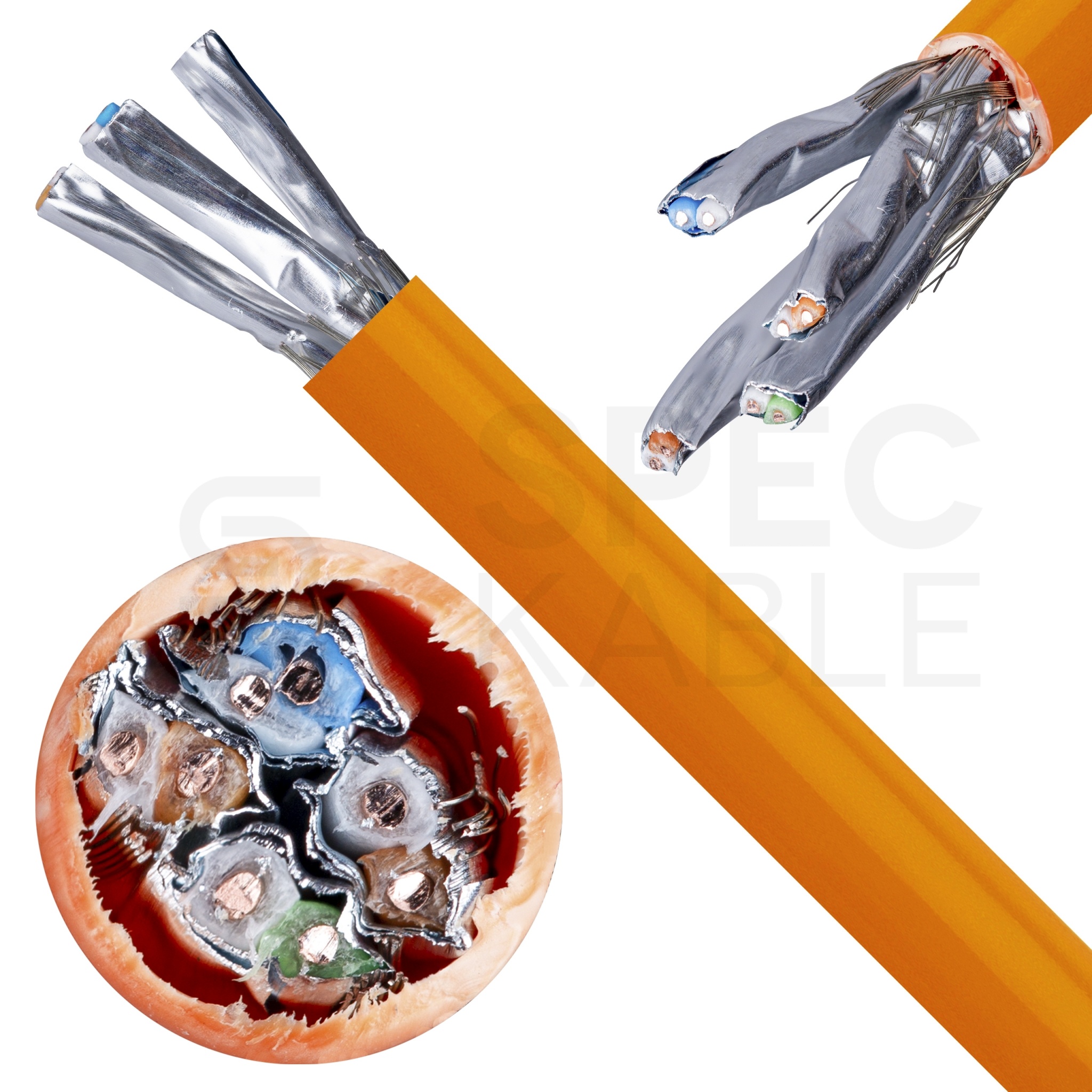

Budowa:

• Przewodnik: drut miedziany AWG 23 (0,56mm nominalnie)
• Izolacja: polietylen PE
• Indywidualne ekranowanie par: folia aluminiowa
• Ekran całościowy: oplot miedziany ocynowany
• Powłoka zewnętrzna: LSHF, Eca
• Kodowanie kolorem: niebiesko-biały, pomarańczowo-biały, zielono-biały, brązowo-biały
• Kolor powłoki: pomarańczowy

Normy:

• EN 50173-1; EN 50288-4-1
• ISO/IEC 11801; IEC 61156-5
• IEEE 802.3af / at / bt
• Bezhalogenowa powłoka kabla zgodna z normami IEC 60332-1; IEC 60754-2; IEC 61034

Obszary zastosowań:

• Okablowanie podstawowe (kampus), drugorzędne (pionowe), trzeciorzędne (poziome)
• IEEE 802.3: 10Base-T, 100Base-T, 1000Base-T, 2.5GBase-T, 5GBase-T, 10GBase-T
• IEEE 802.5 16 MB; ISDN; FDDI; ATM; CATV
• Power over Ethernet  Typ 1-4 (PoE / PoE+ / 4PPoE)

O producencie:

Draka to uznana na całym świecie marka kabli energetycznych i telekomunikacyjnych, która w dalszym ciągu umacnia swoją wysoką pozycję na arenie międzynarodowej i zwiększa godną pozazdroszczenia reputację w zakresie innowacji. Ciągły program badań i rozwoju kabli Draka zapewnia Klientom produkty spełniającą lub przewyższają najwyższe europejskie wymagania jakościowe. Marka Draka jest częścią Grupy Prysmian - światowego lidera w produkcji przewodów. Prysmian może pochwalić się sprzedażą wynoszącą około 7 miliardów euro rocznie oraz obecnością w ponad 50 krajach.
