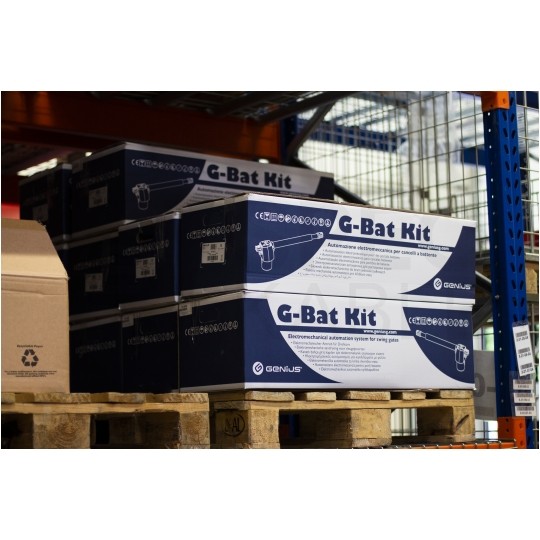

Zestaw napęd automatyczny do bram skrzydłowych GENIUS G-BAT 400 (2x siłownik + 1x pilot + moduł radiowy + centrala + fotokomórki + akcesoria)

Zestaw napęd automatyczny do bram rozwiernych (2 skrzydła)

GENIUS G-BAT 400

Praktyczne i ekonomiczne rozwiązanie dla bram skrzydłowych do 8m (dla skrzydła o długości do 4m)!

Profesjonalny, gotowy do montażu zestaw do automatyzacji bramy z dwoma skrzydłami rozwiernymi. Idealne rozwiązanie dla bram dwuskrzydłowych do użytku przydomowego. Maksymalna długość jednego skrzydła wynosi 4 metry, a światło przejazdu 8 metrów.

Dwa mocne siłowniki są dedykowane do montażu na wąskich słupkach oraz posiadają wysuwane tłoki ze stali nierdzewnej. Dzięki funkcji samoblokowania nie wymagają stosowania dodatkowych zamków.

Napęd GENIUS G-BAT 400 jest produkowany na tych samych podzespołach co model FAAC 414. Zastosowanie identycznego silnika o mocy 280W i sile ciągu 3500N sprawia, że napęd jest najmocniejszy na rynku w swojej klasie cenowej.

Zawartość zestawu (gotowy do montażu):

• Siłowniki elektromechaniczne G-BAT 400 (2 sztuki)
• Centrala sterująca BRAIN 592
• Odbiornik 2-kanałowy 433MHz RC wtykalny
• Pilot 4-kanałowy ECHO TX4 433MHz (1 sztuka, zasięg 200m)
• Fotokomórki bezpieczeństwa VEGA (1szt nadawcza, 1szt odbiorcza, zasięg 20m)
• Obudowa do centrali sterującej (IP55)
• Elementy montażowe do napędów, słupków i skrzydeł bramy
• Klucz awaryjnego wysprzęglenia (2 sztuki)
• Kondensatory rozruchowe (2 sztuki)
• Karta gwarancyjna FAAC Polska
• Instrukcja montażowa

Najważniejsze zalety:

• Niezwykle łatwy montaż i pewne działanie

Ze względu na swoją tubową konstrukcję i sposób mocowania siłowników do bramy napęd G-BAT 400 jest szybki i łatwy w montażu, bez konieczności wykonywania kosztownych modernizacji adoptujących. Dobry punkt podparcia bramy gwarantuje pewne blokowanie po zamknięciu nawet w przypadku szerokich bram.

• Wysoki poziom bezpieczeństwa

Centrala posiada wbudowany moduł elektroniczny, pozwalający na płynną 8-stopniową regulację siły napędu. Funkcja ta pozwala ustawić minimalną siłę niezbędną do płynnej pracy, tym samym układ minimalizuje ryzyko przygniecenia. Dodatkowym zabezpieczeniem są fotokomórki. W przypadku awarii mechanizm umożliwia odblokowanie skrzydeł bramy i obsługę ręczną.

• Minimalne koszty funkcjonowania przy bardzo wysokiej niezawodności

Koszt obsługi napędu elektromechanicznego G-BAT 400 jest zdecydowanie niższy niż inne rozwiązania na rynku. Urządzenie pracuje niezawodnie w każdych warunkach atmosferycznych, także zimą (zakres temperatur zewnętrznych -20°C do +55°C).

Siłowniki elektromechaniczne G-BAT 400 (2 sztuki)

• Napęd elektromechaniczny z silnikiem 230V
• Proste odblokowanie dzięki przyjaznej dla użytkownika dźwigni
• Koło zębate przekładni wykonane z brązu współpracujące ze stalową śrubą ślimakową
• Łatwe wysprzęglenie napędu
• Wytrzymały wewnętrzny mechanizm przekładni gwarantujący długą żywotność

Specyfikacja:

• Maks. długość skrzydła: 4m
• Częstotliwość użytkowania: 30%
• Zasilanie: 230V
• Moc znamionowa: 280W
• Prąd: 1,2A
• Zabezpieczenie termiczne: 140°C
• Kondensator: 8μF
• Ciąg: 350 daN
• Zakres ruchu: 400 mm
• Prędkość maksymalna: 1,6 cm/sek
• Częstotliwość używania przy 20°C: S3-30%
• Temperatura otoczenia pracy: -20 +55°C
• Stopień ochrony: IP54
• Wymiary: 735 x 200 x 107 mm
• Waga: 7 kg

Centrala sterująca BRAIN 592

• Niezwykle proste programowanie
• Regulacja siły działania osobno dla każdego siłownika (8 poziomów)
• Hamowanie skrzydeł bramy (delikatne zakończenie ruchu bramy)
• Funkcja automatycznego zamknięcia po przejechaniu pojazdu
• Funkcja opóźnienia drugiego skrzydła
• Funkcja furtki - obsługa całkowitego i częściowego otwierania bramy
• Możliwość sterowania bramy wejściem N.O. (z domofonu, przycisku z domu, telefonu komórkowego)
• Wejście na lampę sygnalizacyjną
• Zabezpieczenie zamykania i otwierania (wyprzedzenie lampy)

Specyfikacja:

• Zasilanie: 230 VAC 50Hz
• Pobór mocy: 10W
• Maks. moc silnika: 800W
• Maks. obciążenie akcesoriami: 500mA
• Temperatura pracy: -20°C do +55°C
• Bezpieczniki: 2
• Czas otwarcia / zamknięcia (programowalny): 0-120 sek.
• Czas pauzy: 0, 10, 20, 30, 60, 120 sek.
• Opóźnienie zamykania: 0, 5, 10, 20 sek.
• Opóźnienie otwierania: 2 sek. (może być wyłączone)
• Moment silnika (regulowany): 8 poziomów
• Wejścia: Otwieranie / Otwieranie wolnego skrzydła / Stop / Akcesoria zabezpieczające /Zasilanie
• Wyjścia: Lampa ostrzegawcza / Silniki siłowników / Zasilanie akcesoriów 24V DC / Wskaźnik LED zasilania 24V / Fail safe
• Programowanie: czas pracy, spowolnienie

Odbiornik 2-kanałowy 433MHz RC wtykalny

• Praca na częstotliwości 433,9 MHz (wydajny system odporny na zakłócenia)
• Dwa kanały (całkowite otwarcie i funkcja furtki)
• Pojemność do 256 pilotów
• Kodowanie automatyczne Rolling Code (dynamicznie, losowo zmieniane - 70 bilionów kombinacji)
• Wbudowana antena zwiększająca zasięg pilota
• Podłączany za pomocą wtyczki Molex 5 PIN
• Przeznaczony do pracy z centralami GENIUS

Pilot 4-kanałowy ECHO TX4 433MHz (1 sztuka)

• Praca na częstotliwości 433,9 MHz (wydajny system odporny na zakłócenia)
• Cztery kanały
• Zasięg 40-200 metrów
• Sygnał wysyłany z pilota zabezpieczony jest algorytmem Rolling Code (kodowanie dynamicznie, losowo zmieniane - 70 bilionów kombinacji)
• Wytrzymała obudowa
• Każdy pilot wyposażony jest w baterię (12 VDC)
• Przeznaczone do pracy z odbiornikami GENIUS

Fotokomórki bezpieczeństwa VEGA (1szt nadawcza, 1szt odbiorcza)

• Do instalacji natynkowej na słupkach lub na kolumnie
• Fotokomórka kierunkowa samonastawna
• Zasięg działania: 20m
• Automatyczne ustawianie w osi (samonastawna)
• Wymiary: 41x130x42 mm
• Pobór mocy przez parę fotokomórek: 50mA
• Stopień ochrony: IP54
• Zasilanie 24 VAC/VDC
• Wyposażone w nadajnik i odbiornik modulowanych promieni podczerwonych
• Przeznaczone do pracy z centralami GENIUS

Obudowa do centrali sterującej

• Klasa szczelności IP55 (ochrona przed strugą wody laną na obudowę z dowolnej strony
• Przeznaczona do użytku zewnętrznego
• Zamknięcie pokrywy: 4 śruby samogwintujące
• Wykonana z solidnego tworzywa sztucznego
• Szerokość 19,5 cm, długość 25,5 cm

Pozostałe elementy:

• Uchwyty do zamocowania siłowników na słupkach i skrzydłach bramy (ocynkowane)
• Trzpienie do zamocowania siłowników do uchwytów montażowych
• Kondensatory wspomagające rozruch siłownika (2 sztuki)
• Kluczyki odblokowujące w przypadku przerwy w dostawie energii elektrycznej (2 sztuki)

Okablowanie

W naszej ofercie znajdą Państwo również niezbędne do montażu napędu okablowanie (do zakupienia osobno, brak w tym zestawie):

• Przewód koncentryczny RG58 (połączenie między anteną, a odbiornikiem radiowym)
• Przewód telekomunikacyjny XzTKMXpw 2x2x0,5 (podłączenie fotokomórek)
• Przewód prądowy YKY 3x1,5 (połączenie z domu do napędu)
• Przewód sterowniczy BIT500 Black FR 4x1,5 (połączenie między dwoma napędami na obydwu skrzydłach)
• Przewód prądowy OMY 2x0,75 czarny (podłączenie zasilania do lampy)
• Peszel zewnętrzny RKGL lub RKGS (dodatkowa osłona przewodów)

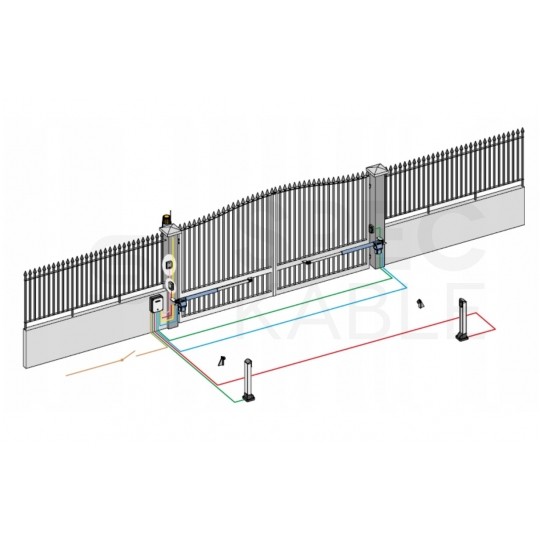

Schemat typowej instalacji:
