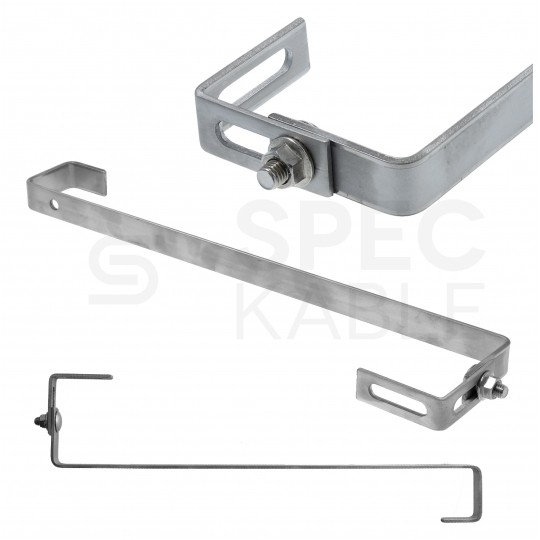

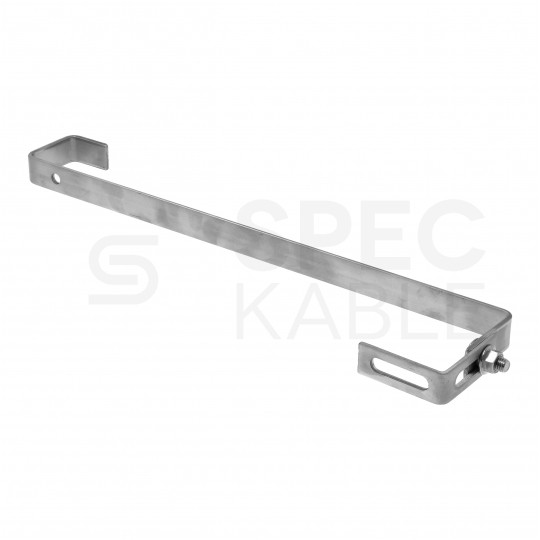

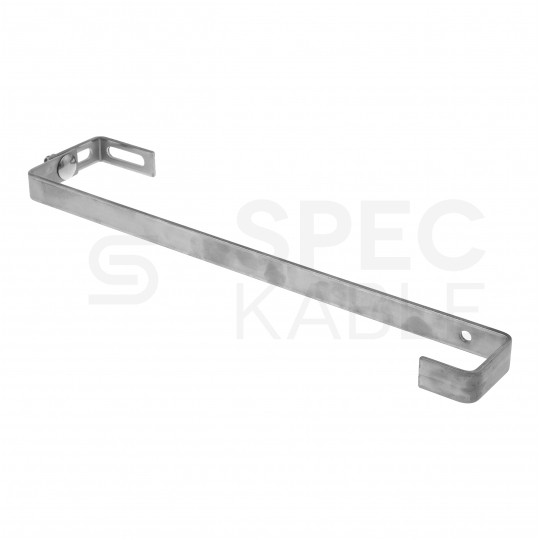

Uchwyt dachówkowy S1R typ "S" regulowany do mocowania szyn montażowych paneli PV na dachach pokrytych dachówką ceramiczną

Uchwyt dachowy do mocowania szyn montażowych paneli fotowoltaicznych na dachach pokrytych dachówką ceramiczną i betonową. Gwarantuje właściwą stabilność całej konstrukcji.

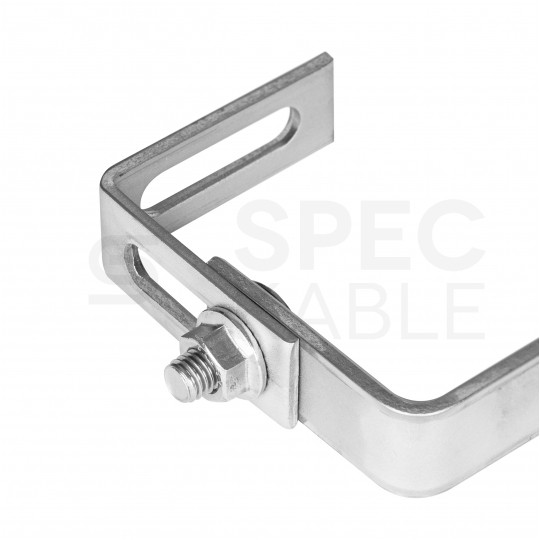

Umożliwia połączenie profili z pokryciem dachowym. Uchwyt montuje się do dolnego kanału szyny przy pomocy śruby M10 z łbem sześciokątnym lub teowym oraz nakrętki kołnierzowej M10 (brak w zestawie). Otwór podłużny w sztycy o wymiarach 40x11 mm umożliwia ewentualną korektę ustawienia szyn montażowych. Dzięki wykonaniu ze stali nierdzewnej produkt jest odporny na warunki atmosferyczne, a co za tym idzie nie utraci swoich właściwości przez długie lata.

Specyfikacja:

• Symbol produktu: S1R
• Wymiary płytki: 25 x 4 mm
• Otwór do mocowania do łaty: 9 mm
• Wysokość sztycy: 65-95 mm
• Długość całkowita: 470 mm
• Otwór w sztycy: 11 x 40 mm
• Wysokość (od płytki do sztycy): 105-140 mm
• Materiał: Stal nierdzewna – śrutowana
• Śruba: M10x20 ze stali nierdzewnej A2
• Nakrętka: M10 ze stali nierdzewnej A2
• Waga: 0,5 kg

Zastosowanie

Prawidłowy montaż paneli fotowoltaicznych na dachu wymaga zastosowania szeregu ściśle dopasowanych do siebie elementów. Elementy montażowe do paneli fotowoltaicznych różnią się w zależności od dachu, na którym ma znaleźć się konstrukcja. Ponadto, w przypadku dachów skośnych, elementy dobiera się również do rodzaju pokrycia dachowego.

Prezentowany produkt może być użyty przy tworzeniu następujących konstrukcjach montażowych:

• Na dach skośny - dachówka ceramiczna

Poniżej znajdą Państwo wyszczególnione elementy, które należy skompletować w przypadku każdego z wymienionych typów.

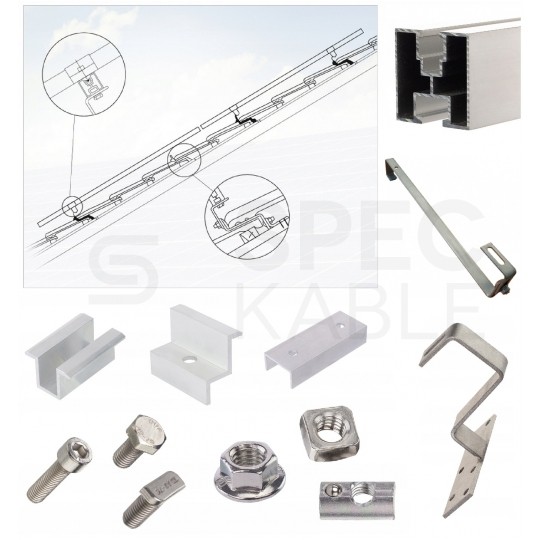

Konstrukcja na dach skośny - dachówka ceramiczna

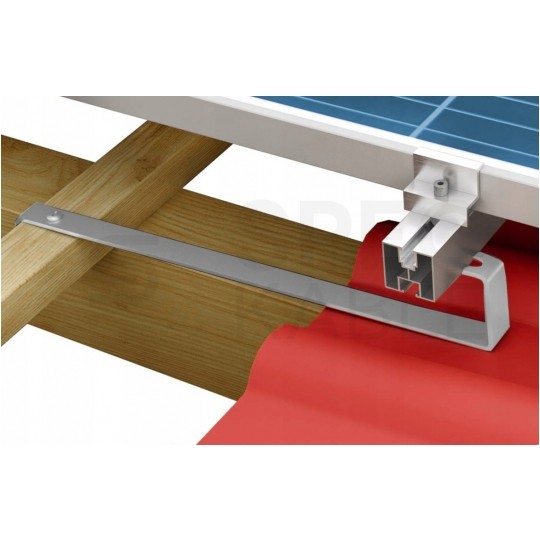

Konstrukcja montażowa umożliwiająca zamocowanie paneli fotowoltaicznych na dachu skośnym pokrytym dachówką ceramiczną. W przypadku montażu paneli fotowoltaicznych na dachu skośnym, ze względów bezpieczeństwa nie ma możliwości ustawienia ogniw pod innym kątem, niż nachylenie dachu. Montaż paneli fotowoltaicznych na dachu pokrytym dachówką ceramiczną wymaga zastosowania dodatkowego elementu, jakim jest uchwyt dachówkowy, mocowany do krokwi dachowych. Do uchwytów przykręcane są profile montażowe, do których z kolei przytwierdza się panele.

Niezbędne elementy konstrukcji montażowej:

Przykład dla panelu o standardowej wysokości ramy (35mm).

• Szyna montażowa P4040-207
• Uchwyt dachówka T1 lub S1R
• Łącznik profili L-12
• Klamra środkowa KS-1
• Klamra końcowa KK-35
• Śruba z łbem sześciokątnym M10-25 lub Śruba teowa M10-25
• Nakrętka kołnierzowa NK10
• Śruba imbusowa M8-25
• Wpust kwadratowy (nakrętka) WK8 lub Wpust przesuwny z kulką WP8
