F&F Czujnik zaniku fazy ze stałym progiem asymetrii napięciowej zadziałania CZF-310

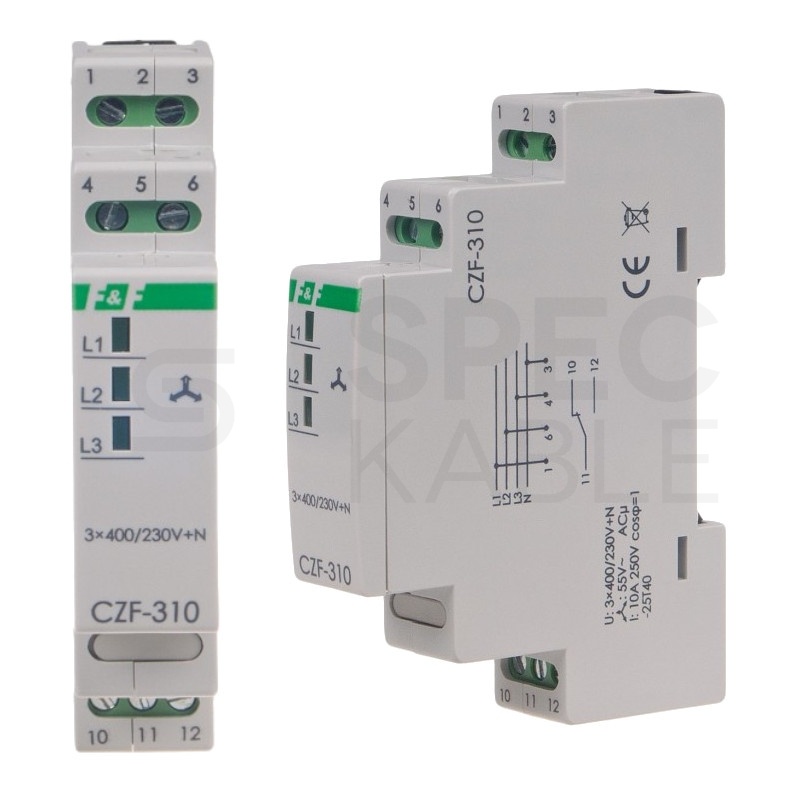

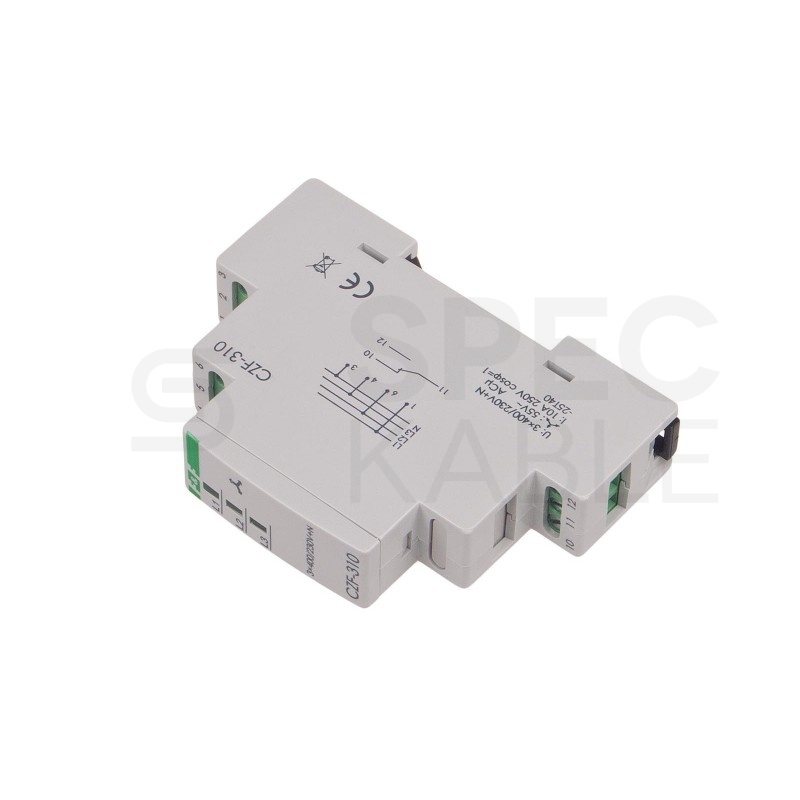

CZUJNIK ZANIKU FAZY F&F

Czujnik ze stałym progiem asymetrii napięciowej zadziałania | F&F CZF-310

Czujnik zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.

Przeznaczony do montażu na szynie 35 mm.

Działanie

Prawidłowe zasilanie odbiornika wskazywane jest świeceniem diod LED w obwodzie każdej fazy. Zanik napięcia w co najmniej jednej, dowolnej fazie — sygnalizowany brakiem świecenia diody odpowiadającej danej fazie lub asymetria napięciowa między fazami powyżej 55 V~ - sygnalizowany słabszym świeceniem diody odpowiadającej danej fazie, spowoduje wyłączenie silnika.

Wyłączenie nastąpi z opóźnieniem 4 sekund, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy spadku asymetrii o 5 V~ (tj. o wartość histerezy).

Przy powyższych anomaliach uruchomienie silnika jest niemożliwe.

Dane techniczne

• Producent: F&F
• Kod producenta: CZF-310
• Napięcie zasilania: 3 × 400 V + N
• Współpraca z agregatami prądotwórczymi: nie
• Kontrola zaniku / asymetrii faz: tak
• Kontrola kolejności faz: nie
• Kontrola styków stycznika: nie
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 10 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: tak
• Asymetria napięciowa zadziałania: 55 V
• Histereza napięciowa: 5 V
• Opóźnienie wyłączenia: 4 s
• Kontrola zasilania: 3 × LED zielona
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0.4 Nm
• Pobór mocy: 0.56 W
• Temperatura pracy: -25÷40°C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
• TrueRMS: nie

Montaż

1. Sprawdzić prawidłową pracę silnika
2. Odłączyć zasilanie.
3. Zamocować czujnik na szynie w skrzynce rozdzielczej.
4. Podłączyć zasilanie do zacisków 1, 3, 4, 6 zgodnie z oznaczeniami.
5. Do zacisków 11-12 podłączyć szeregowo układ zasilania cewki stycznika załączającego.

Schemat podłączenia
