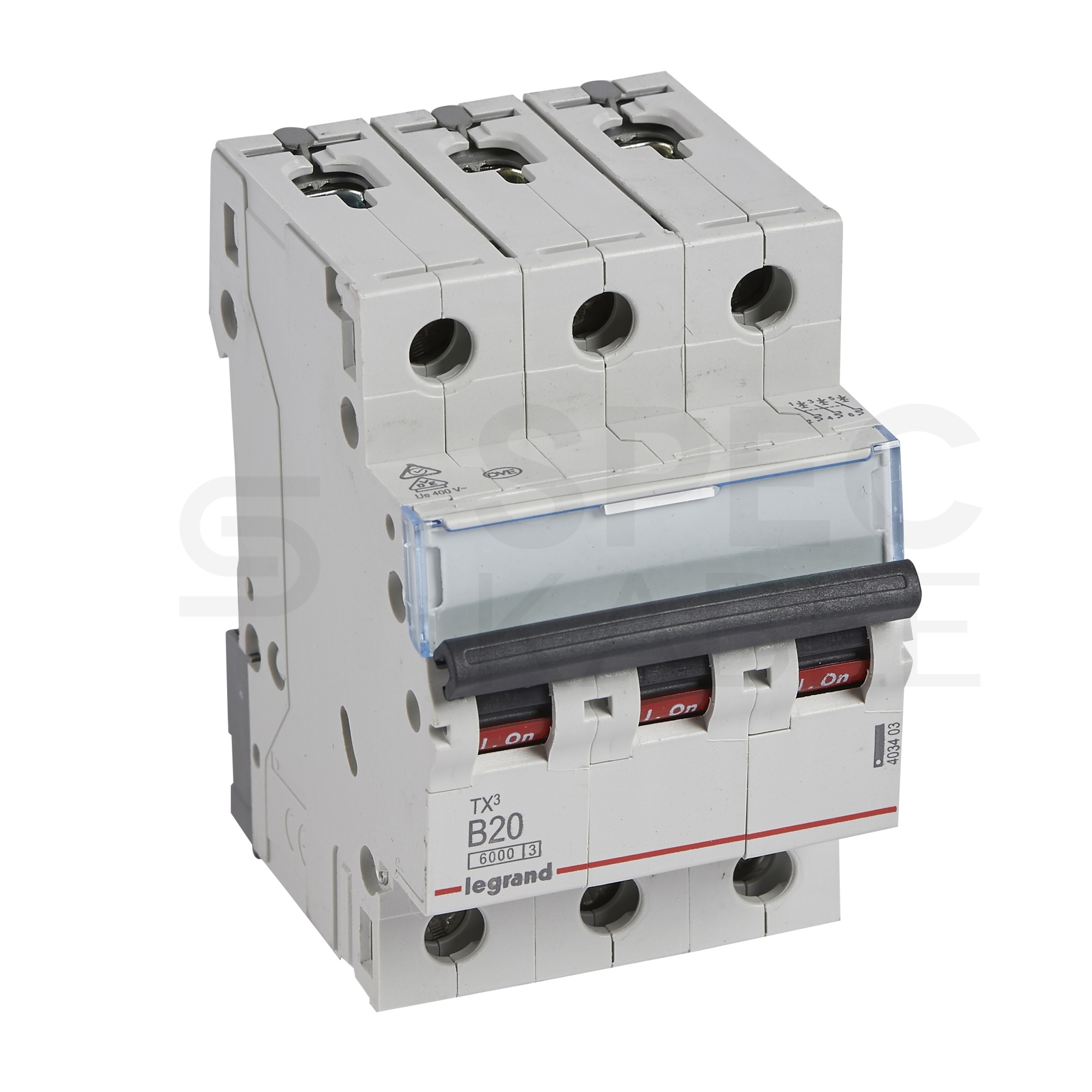

Wyłącznik nadprądowy S bezpiecznik 3-fazowy B20 (B 20A) 3-biegunowy 3P (400V AC) 3-modułowy TX3 Legrand

WYŁĄCZNIK NADPRĄDOWY B 20A 3-biegunowy 3-modułowy 400 V AC

Bezpieczeństwo w każdym module | LEGRAND 403403

Nadmiarowo-prądowy wyłącznik instalacyjny typu S (tzw. "eska") to element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd płynący w tym obwodzie przekroczy wartość bezpieczną dla tego obwodu.

Wyłączniki te przeznaczone są do sterowania i zabezpieczeń przed skutkami przetężeń (przeciążeń i zwarć) obwodów odbiorczych instalacji oraz urządzeń elektrycznych w gospodarstwach domowych czy przemyśle.

Dane techniczne

• Producent: LEGRAND
• Kod producenta: 403403
• Liczba biegunów (całkowita): 3
• Liczba biegunów chronionych: 3
• Prąd znamionowy: 20 A
• Napięcie znamionowe: 400 V, 240-415 V
• Napięcie znamionowe izolacji Ui: 500 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4 kV
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V: 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V: 6 kA
• Rodzaj napięcia: AC
• Charakterystyka wyzwalania: B
• Zakres częstotliwości: 50-60 Hz
• Klasa ograniczenia energii: 3
• Stopień zanieczyszczenia: 2
• Jednocześnie rozłączany biegun N: nie
• Szerokość: 53.1 mm
• Wysokość: 88 mm
• Głębokość: 77.8 mm
• Głębokość wbudowania: 44 mm
• Szerokość wyrażana liczbą modułów: 3
• Możliwość dodatkowego wyposażenia: tak
• Stopień ochrony: IP20
• Odporność udarowa: IK02
• Temperatura magazynowania: -40 – 70°C
• Kierunek zasilania: od góry do dołu
• Oznakowanie zacisków przyłączeniowych: nie
• Kolor: szary
• Typ połączenia: zacisk śrubowy/szynoprzewód i kabel
• Miejsce na etykietę/oznaczenia: tak
• Wykonanie przeciwwybuchowe: nie
• Sposób montażu: szyna DIN

Zabezpieczenia nadprądowe i różnicowoprądowe serii TX³

Seria TX³ jest przeznaczona do większości instalacji elektrycznych – od nowoczesnych mieszkań, przez budynki komercyjne, biura, budynki użyteczności publicznej po zakłady przemysłowe.

Wyłączniki nadprądowe S 300 serii TX³ zabezpieczają instalację elektryczną przed skutkami zwarć i przeciążeń.

Dodatkową zaletą aparatury serii TX³ jest możliwość współpracy z urządzeniami wyposażenia pomocniczego (styki pomocnicze i sygnalizacyjne, wyzwalacze podnapięciowe i wzrostowe, napędy zdalne i inne).

• Zdolność zwarciowa: 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2).
• Dostępne charakterystyki czasowo-prądowe: B, C i D.
• Wykonywane na prądy znamionowe od 0,5 do 63 A.

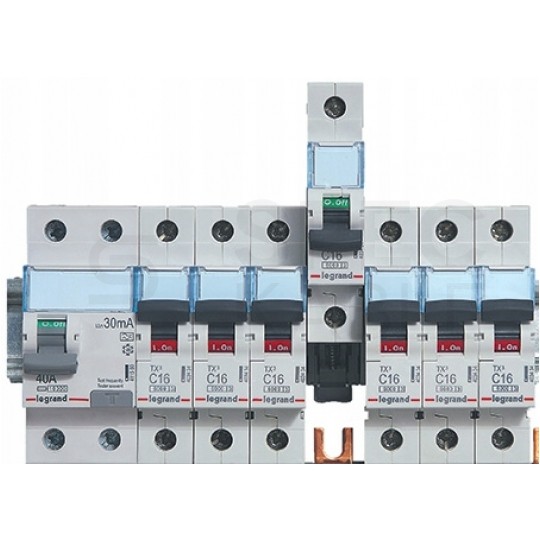

Wszystkie wyłączniki nadprądowe jak i różnicowoprądowe serii TX³ to aparaty o szerokości 1 modułu na biegun, czyli ok. 17,5 mm. Seria TX³ została specjalnie przystosowana do łatwiejszego montażu na wsporniku TH 35 dzięki nowej konstrukcji dolnego zaczepu. Zaczep ten umożliwia niezależne wypięcie aparatu bez demontażu sąsiednich urządzeń w tym samym rzędzie, połączonych szyną łączeniową.

Zmieniona została konstrukcja okienka na etykiety opisowe. Nowe okienko w formie wysuwnej szufladki zapewnia łatwe ulokowanie etykiety i trwałą ochronę przed jej przemieszczaniem się także podczas transportu.
