Miernik wielofunkcyjny LCD do instalacji fotowoltaicznych 1500V SONEL PVM-1530 PRO (w zestawie z miernikiem nasłonecznienia IRM-1 oraz cyfrowym miernikiem cęgowym CMP-1015-PV)

SONEL PVM-1530 PRO

Miernik wielofunkcyjny LCD SONEL PVM-1530 PRO to zaawansowane narzędzie do pomiaru instalacji fotowoltaicznych o napięciu do 1500 V, które zapewnia kompleksową kontrolę nad parametrami paneli słonecznych.

Dzięki możliwości wykonywania pomiarów zgodnych z normą IEC 62446-1, urządzenie umożliwia precyzyjną ocenę wydajności instalacji, w tym także paneli dwustronnych i wysoko wydajnych. Wbudowany duży, dotykowy wyświetlacz zapewnia wygodną obsługę w pełnym słońcu, a obszerna pamięć strukturalna usprawnia tworzenie dokumentacji pomiarowej.

W zestawie znajduje się miernik nasłonecznienia IRM-1 oraz miernik cęgowy CMP-1015-PV wraz z innymi akcesoriami, które wspierają dokładność pomiarów oraz rozszerzają funkcjonalność całego zestawu, zapewniając łatwe monitorowanie i diagnozowanie instalacji fotowoltaicznych.

Najważniejsze funkcje PVM-1530:

• Umożliwia wykonanie pomiarów kategorii 1 według normy IEC 62446-1.
• Umożliwia wykonanie pomiaru charakterystyki I-U dla kategorii 2 według normy IEC 62446-1.
• Umożliwia pomiar paneli fotowoltaicznych, w tym dwustronnych oraz o wysokiej sprawności.
• Możliwość definiowania procedur pomiarowych.
• Umożliwia przeliczanie parametrów na warunki STC według normy IEC 60891 dzięki współpracy z miernikiem nasłonecznienia i temperatury IRM-1.
• Funkcja reSYNC – automatyczne uzupełnianie wyników o parametry środowiskowe i przeliczanie ich na warunki STC po odzyskaniu połączenia z IRM-1.
• Dołączany interfejs radiowy zapewnia współpracę z miernikiem IRM-1 na znacznych odległościach.
• Wbudowany moduł Bluetooth i Wi-Fi do komunikacji z urządzeniami zewnętrznymi.
• Duża pamięć pomiarów w formie struktury.
• Duży, dotykowy wyświetlacz zapewniający dobrą widoczność w pełnym słońcu.

Najważniejsze funkcje IRM-1:

• Pomiar nasłonecznienia i temperatury.
• Interfejs LoRa do komunikacji z miernikiem nadrzędnym – zasięg znacznie większy niż Bluetooth!
• Automatyczna synchronizacja danych z miernikiem nadrzędnym z funkcją reSYNC.
• Wbudowany kompas oraz czujnik nachylenia.
• Wbudowany rejestrator, który można wykorzystać do rejestracji nasłonecznienia przed budową instalacji PV, a także do pomiarów zacienienia istniejących instalacji.
• Duża pamięć pomiarów: 999 komórek pamięci podręcznej oraz 5000 rekordów rejestratora do zapełnienia pamięci (rejestracja jednorazowa) z możliwością jej nadpisywania (rejestracja ciągła).

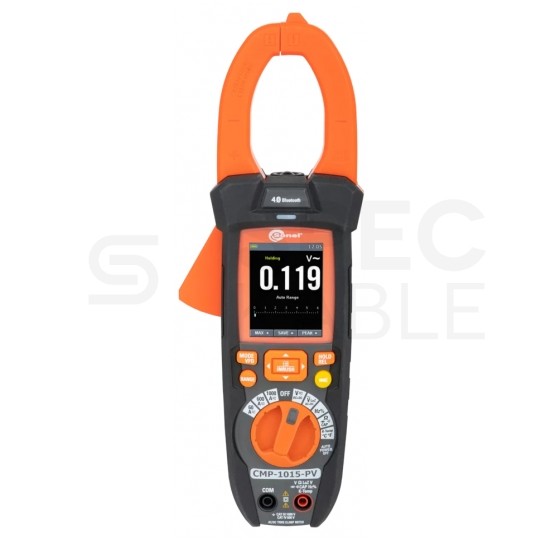

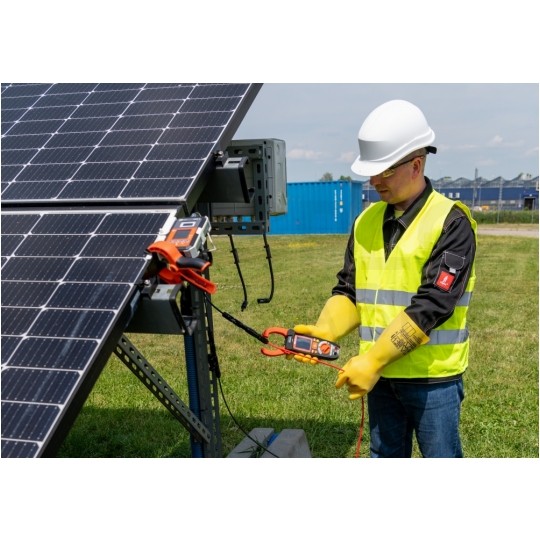

Najważniejsze funkcje CMP-1015-PV:

• Fotowoltaika pod lupą – Przyrząd mierzy prąd i napięcie DC w instalacjach fotowoltaicznych do 1500 V, a także umożliwia precyzyjne pomiary za przemiennikami częstotliwości (VFD).
• Widoczność w każdych warunkach – Wyświetlacz o wysokiej jasności oraz wbudowana latarka zapewniają pracę w pełnym słońcu i ciemnościach.
• Wzmocniona konstrukcja – Kompaktowy, gumowany przyrząd odporny na uszkodzenia, przystosowany do trudnych warunków.

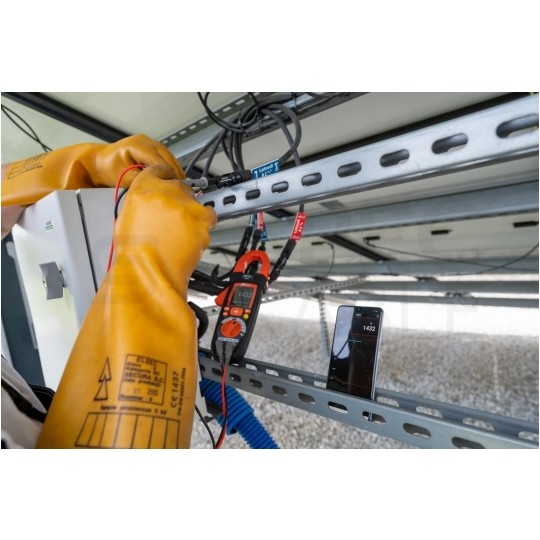

• Komunikacja bezprzewodowa – Umożliwia przesyłanie wyników na żywo do aplikacji mobilnej, rejestrację, katalogowanie oraz wysyłkę e-mailem.
• Wielofunkcyjność – Urządzenie oferuje wiele opcji pomiarowych, w tym pomiar prądu rozruchu (INRUSH), składowych AC/DC i Low Z.
• Nowoczesne cęgi – Innowacyjny kształt ułatwia montaż w trudno dostępnych miejscach, a wypustka z czujnikiem wykrywa napięcie bezkontaktowo.

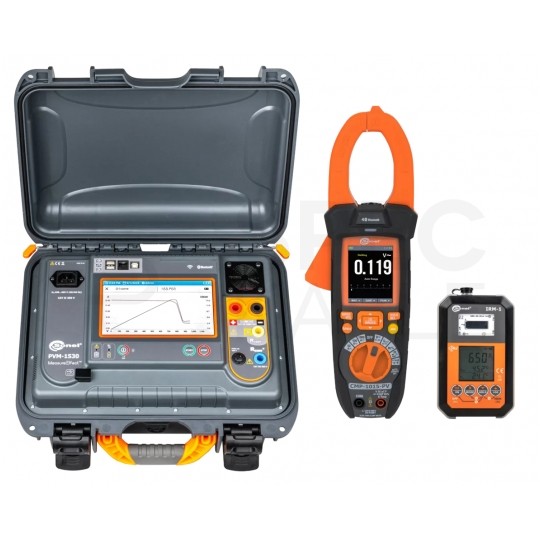

W zestawie:

W skład standardowego kompletu wchodzą elementy niezbędne do maksymalnego wykorzystania miernika instalacji fotowoltaicznych PV. Poniżej prezentujemy poszczególne elementy

• 1x Miernik instalacji fotowoltaicznych PVM-1530
• 1x Miernik nasłonecznienia i temperatury IRM-1
• 1x Cyfrowy miernik cęgowy do instalacji PV CMP-1015-PV + akcesoria standardowe
• 1x Adapter LORA-S1 do transmisji danych (USB)
• 1x Adapter MC4-gniazda bananowe 1,5 kV (komplet 2 szt.)
• 1x Przewód 2 m z wtykami MC4 (komplet 2 szt.)
• 1x Przewód 3 m niebieski 5 kV (wtyki bananowe)
• 1x Przewód 3 m żółty CAT III 1500 V (wtyki bananowe)
• 1x Przewód 1,8 m czerwony 5 kV (wtyki bananowe)
• 1x Przewód 1,8 m czarny 5 kV (wtyki bananowe, ekranowany)
• 2x Krokodylek 1 kV 20 A czarny
• 2x Sonda ostrzowa 5 kV (gniazdo bananowe) czarna
• 1x Zestaw do mocowania miernika nasłonecznienia do paneli PV + sonda do pomiaru temperatury paneli PV oraz otoczenia
• 1x Zasilacz 5 V z wyjściem USB 2.0 oraz odłączanym przewodem micro-USB
• 1x Futerał L-4
• 1x Przewód USB
• 1x Przewód do zasilania 230 V (wtyk IEC C13)
• 1x Klucz do złączek MC4
• 1x Bezpiecznik 0,5 A, 1000 V AC/DC, 6,3x32 mm

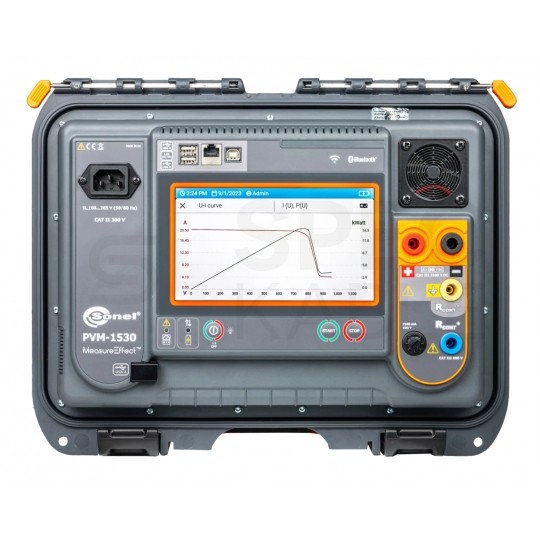

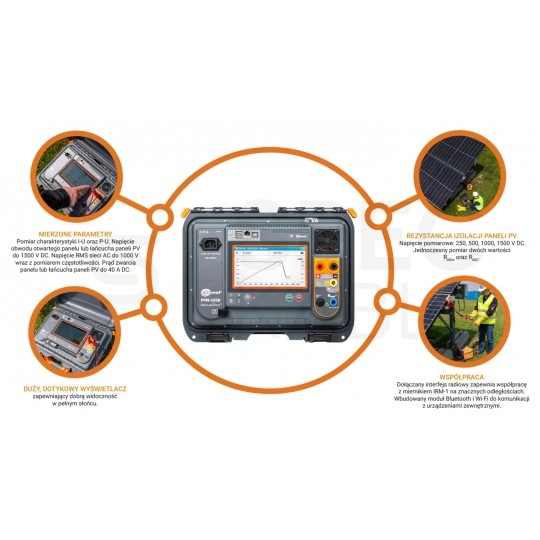

PVM-1530: pomiary kat. 1 oraz charakterystyka I-U

PVM-1530 to pionierski miernik instalacji fotowoltaicznych do 1500 V z tak pokaźną liczbą funkcji pomiarowych. Ich wybór odbywa się za pomocą ekranu dotykowego.

Ekran jest duży, kolorowy i z mocnym podświetleniem, aby obsługa w pełnym słońcu nie stanowiła problemu. Obszerna pamięć strukturalna wydatnie skraca czas przygotowania dokumentacji po pomiarowej.

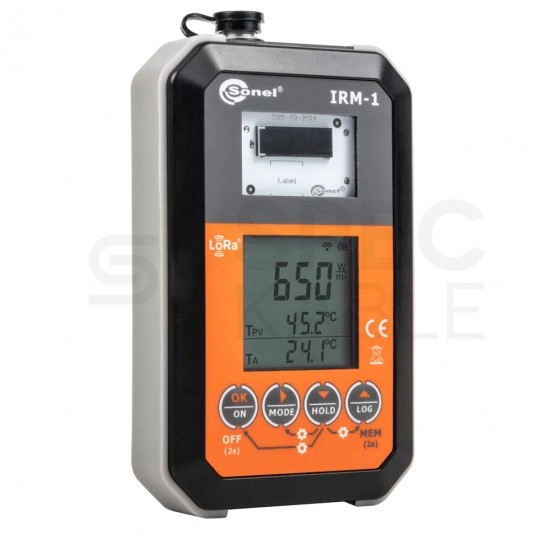

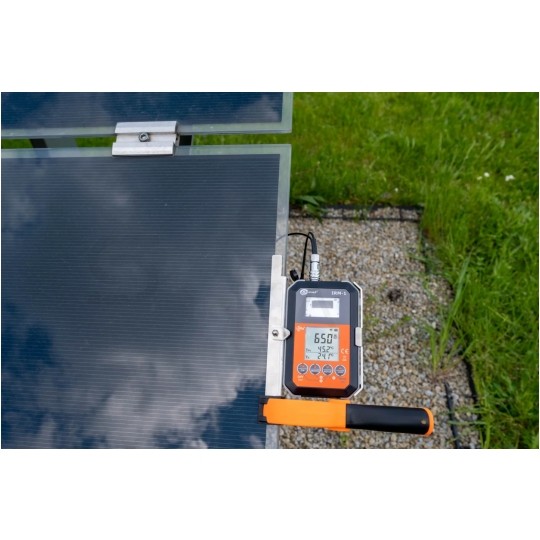

IRM-1: prostota i kompaktowość

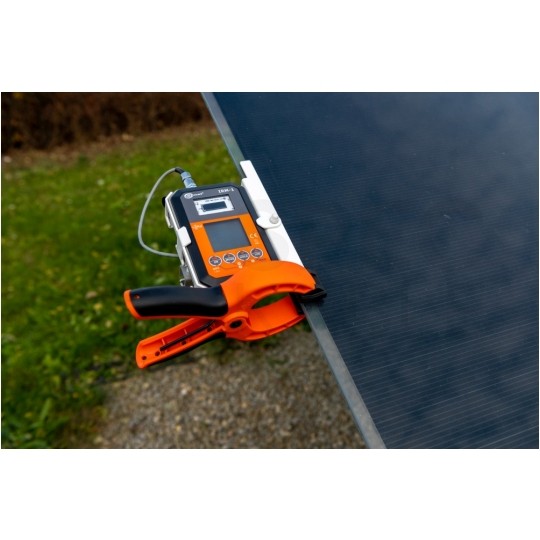

IRM-1, choć niewielki, jest niezastąpiony podczas badań instalacji PV. Mierząc wartości nasłonecznienia oraz temperaturę paneli i otoczenia, dostarcza niezbędnych danych do przeliczenia wyników na warunki STC.

Wbudowany rejestrator z pamięcią 5000 rekordów umożliwia wykorzystanie przyrządu jako narzędzia w procesie projektowania instalacji PV, a także do diagnozowania problemów z zacienieniem paneli.

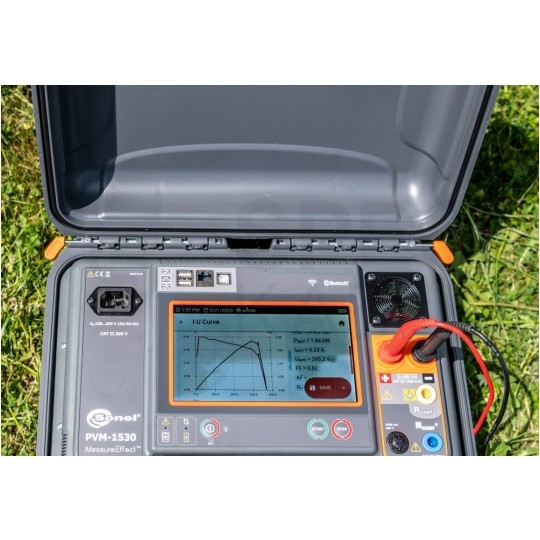

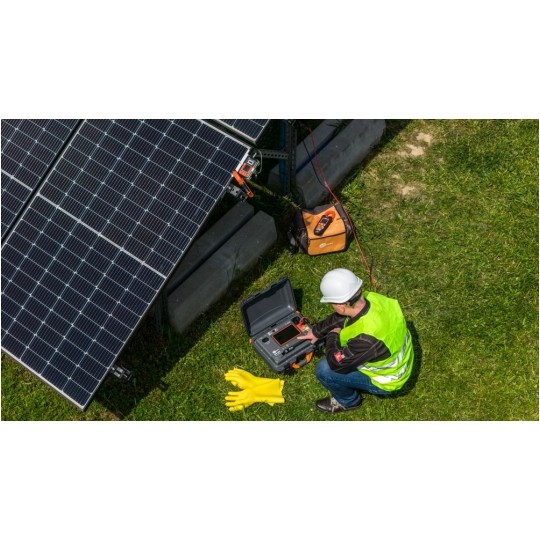

Szczelność i wytrzymałość

Mierniki świetnie radzą sobie w trudnych warunkach środowiskowych. Obudowa walizkowa PVM-1530 jest wytrzymała i szczelna po zamknięciu, aby łatwo można było zapewnić ochronę miernika podczas pomiaru.

Na kłopoty reSYNC

Może się zdarzyć, że w toku pomiarów PVM-1530 oddali się od IRM-1 na tyle, iż utracona zostanie łączność między nimi.

Jeżeli pomiary będą kontynuowane, to po odzyskaniu połączenia wyniki zostaną uzupełnione o parametry środowiskowe, które w międzyczasie były rejestrowane przez IRM-1 w jego pamięci tymczasowej, i przeliczone na warunki STC.

Komunikacja i oprogramowanie

Dane pomiarowe z IRM-1 można przenieść do komputera za pomocą złącza USB. Ponadto przyrząd ma wbudowany bezprzewodowy interfejs LoRa (ang. Long Range), dzięki któremu następuje automatyczna wymiana danych z miernikiem nadrzędnym – nawet na dużej odległości.

Dane pomiarowe z PVM-1530 można przenieść do komputera za pomocą komunikacji przewodowej oraz bezprzewodowej. Zapis pobranych danych do popularnych formatów oraz wydruk zapewnia Sonel Reader.

W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się opcjonalnym programem Sonel Pomiary Elektryczne.

Sonel MeasureEffect™

Miernik stanowi element platformy Sonel MeasureEffect™. Jest to kompleksowy system, który umożliwia wykonywanie pomiarów, przechowywanie i zarządzanie danymi, a także zapewnia wielopoziomową kontrolę nad przyrządami.

O producencie:

Sonel to jeden z największych polskich producentów przyrządów pomiarowych. Od ponad 25 lat produkują profesjonalne urządzenia przeznaczone do kontroli bezpieczeństwa, stanu technicznego, parametrów oraz jakości sieci zasilających.

Posiadają oni rekomendację Stowarzyszenia Elektryków Polskich (SEP) w zakresie produkcji, serwisu i projektowania przyrządów pomiarowych. Wysoka jakość wyrobów Sonel została wielokrotnie doceniona i wyróżniona na międzynarodowych targach elektrotechnicznych.

Specyfikacja techniczna:

Parametry techniczne

Napięcie

• Napięcie AC: Zakres pomiarowy: 0,0 V…1000,0 V; Zakres wyświetlania: 0,0 V…1000,0 V; Rozdzielczość: 0,1 V; Dokładność: ±(2% w.m. + 6 cyfr)
• Napięcie DC: Zakres pomiarowy: 0,0 V…1500,0 V; Zakres wyświetlania: 0,0 V…1500,0 V; Rozdzielczość: 0,1 V; Dokładność: ±(0,5% w.m. + 2 cyfry)

Częstotliwość

• Zakres pomiarowy: 10,0 Hz…100,0 Hz; Zakres wyświetlania: 0 Hz…100,0 Hz; Rozdzielczość: 0,1 Hz; Dokładność: ±(0,5% w.m. + 2 cyfry)

Prąd zwarcia ISC

• Napięcie 1500 V DC: Zakres pomiarowy: 0,00…30,00 A; Zakres wyświetlania: 0,00…30,00 A; Rozdzielczość: 0,01 A; Dokładność: ±(1% w.m. + 2 cyfry)
• Napięcie 1000 V DC: Zakres pomiarowy: 0,00…40,00 A; Zakres wyświetlania: 0,00…40,00 A; Rozdzielczość: 0,01 A; Dokładność: ±(1% w.m. + 2 cyfry)

Rezystancja izolacji po stronie AC

• Napięcie pomiarowe 250 V: Zakres pomiarowy: 250 kΩ…200 MΩ (wg IEC 61557-2); Zakres wyświetlania: 0,0 kΩ…200,0 MΩ; Rozdzielczość: od 0,1 kΩ; Dokładność: ±(3% w.m. + 8 cyfr)
• Napięcie pomiarowe 500 V: Zakres pomiarowy: 500 kΩ…500 MΩ (wg IEC 61557-2); Zakres wyświetlania: 0,0 kΩ…500,0 MΩ; Rozdzielczość: od 0,1 kΩ; Dokładność: ±(3% w.m. + 8 cyfr)
• Napięcie pomiarowe 1000 V: Zakres pomiarowy: 1000 kΩ…1,000 GΩ (wg IEC 61557-2); Zakres wyświetlania: 0,0 kΩ…1,000 GΩ; Rozdzielczość: od 0,1 kΩ; Dokładność: ±(3% w.m. + 8 cyfr)

Rezystancja izolacji po stronie DC

• Napięcie pomiarowe 250 V / 500 V / 1000 V / 1500 V: Zakres pomiarowy: 250 kΩ…500 MΩ (wg IEC 61557-2); Zakres wyświetlania: 0,0 kΩ…500,0 MΩ; Rozdzielczość: od 0,1 kΩ; Dokładność: ±(8% w.m. + 8 cyfr)

Rezystancja przewodów ochronnych i wyrównawczych

• Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA: Zakres pomiarowy: 0,10 Ω…1999 Ω (wg IEC 61557-4); Zakres wyświetlania: 0,00 Ω…1999 Ω; Rozdzielczość: od 0,01 Ω; Dokładność: ±(2% w.m. + 3 cyfry)

Moc czynna

• Zakres pomiarowy: 0,0 kW…999,0 kW; Zakres wyświetlania: 0,0 kW…999,0 kW; Rozdzielczość: 0,1 kW; Dokładność: ±(6% w.m. + 5 cyfr)

Bezpieczeństwo i warunki użytkowania

• Kategoria pomiarowa wg IEC 61010: Grupa gniazd „–”, „+”, CAT III 1500 V DC; Grupa gniazd RCONT–, RCONT+ CAT III 600 V
• Stopień ochrony: Zamknięta obudowa IP65; Otwarta obudowa IP40
• Rodzaj izolacji: wg IEC 61010-1 i IEC 61557, podwójna
• Zasilanie: sieciowe, akumulator Li-Ion 7,2 V, 9,8 Ah
• Wymiary: 390 x 308 x 172 mm
• Waga miernika: ok. 8,8 kg
• Temperatura pracy: -10…+45°C
• Temperatura przechowywania: -20…+60°C
• Wilgotność: 20…90%
• Temperatura nominalna: 23 ± 2°C
• Wilgotność odniesienia: 40%…60%

Pamięć i komunikacja

• Pamięć wyników: 9999 rekordów
• Transmisja wyników: USB, RJ-45, Bluetooth, Wi-Fi
• Komunikacja z IRM-1: bezprzewodowa

Pozostałe informacje

• Wyrób spełnia wymagania EMC (emisja dla środowiska przemysłowego) wg norm: IEC 61326-1, IEC 61326-2-2

Bardzo szczegółowa specyfikacja techniczna głównego urządzenia znajduje się w instrukcji obsługi, którą mogą Państwo pobrać z zakładki "Pliki do pobrania" lub tutaj.
