Pilot 36-kanałowy EXTA LIFE ZAMEL

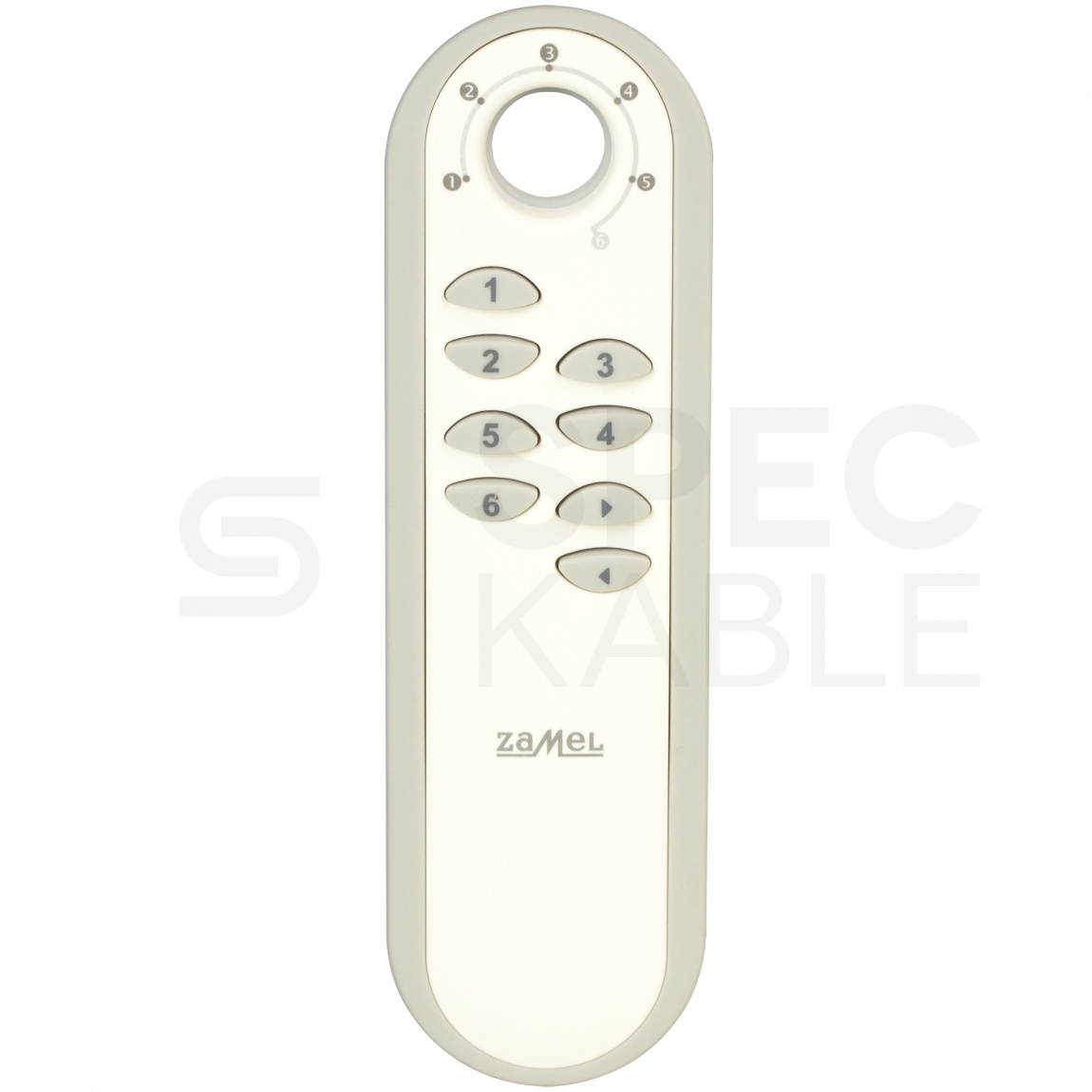

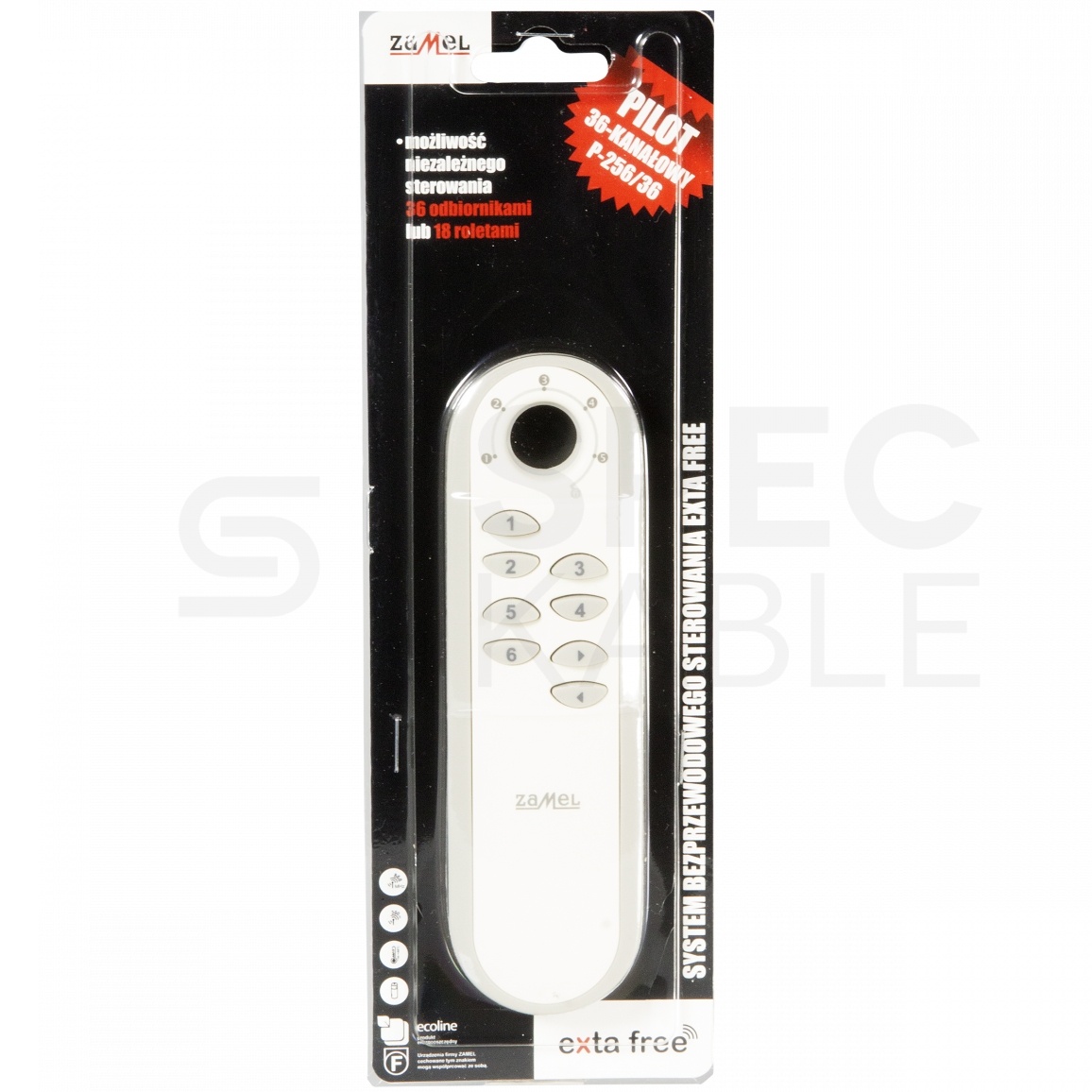

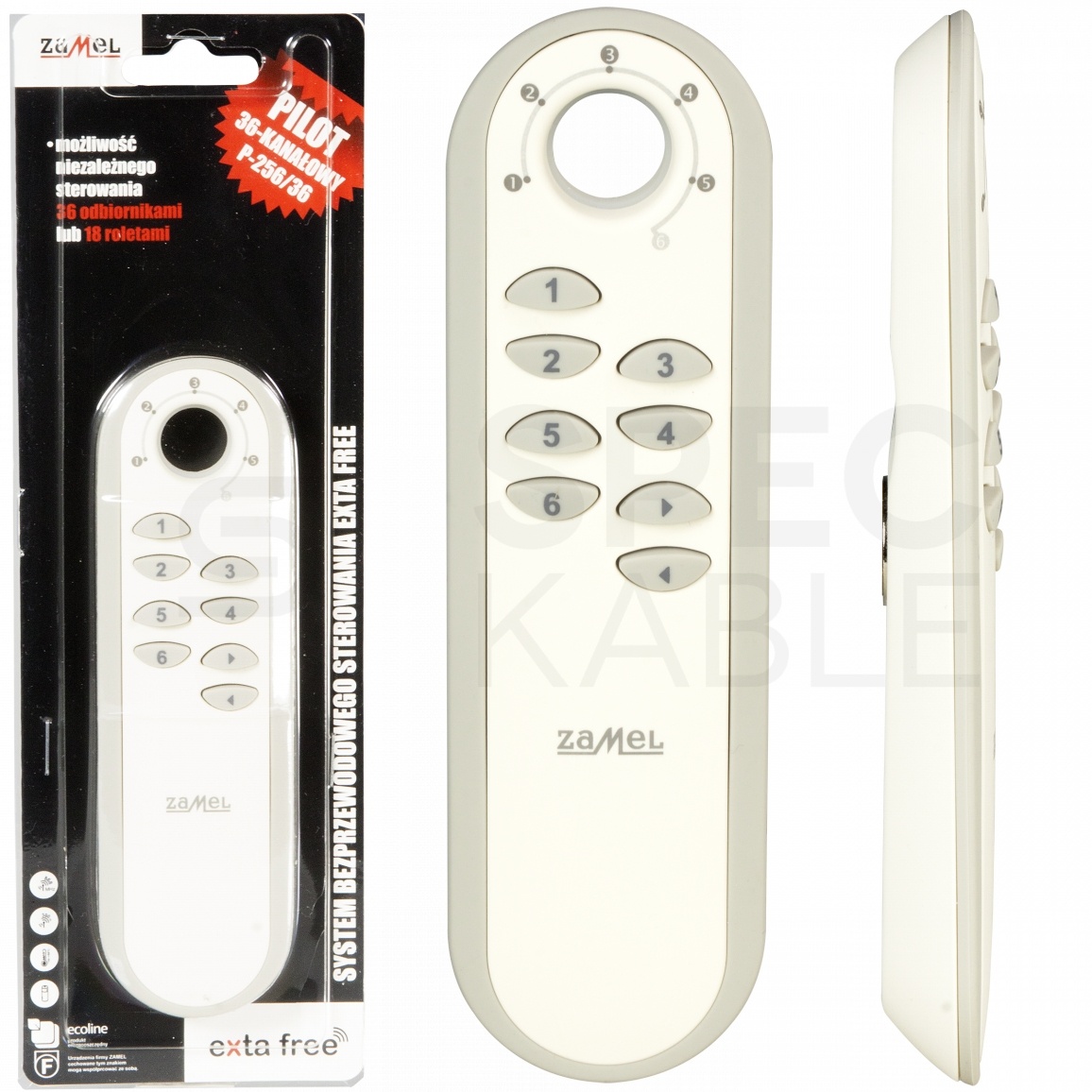

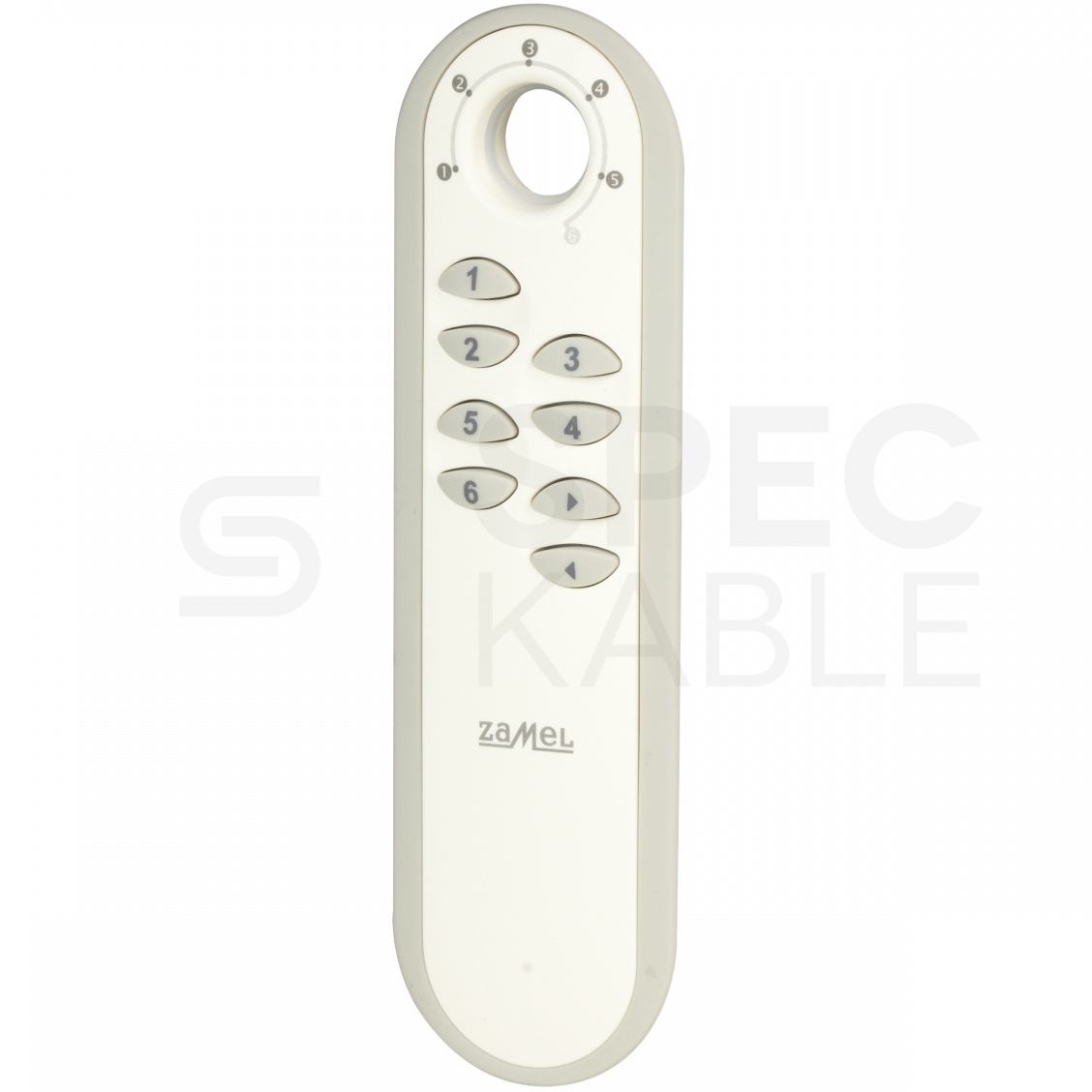

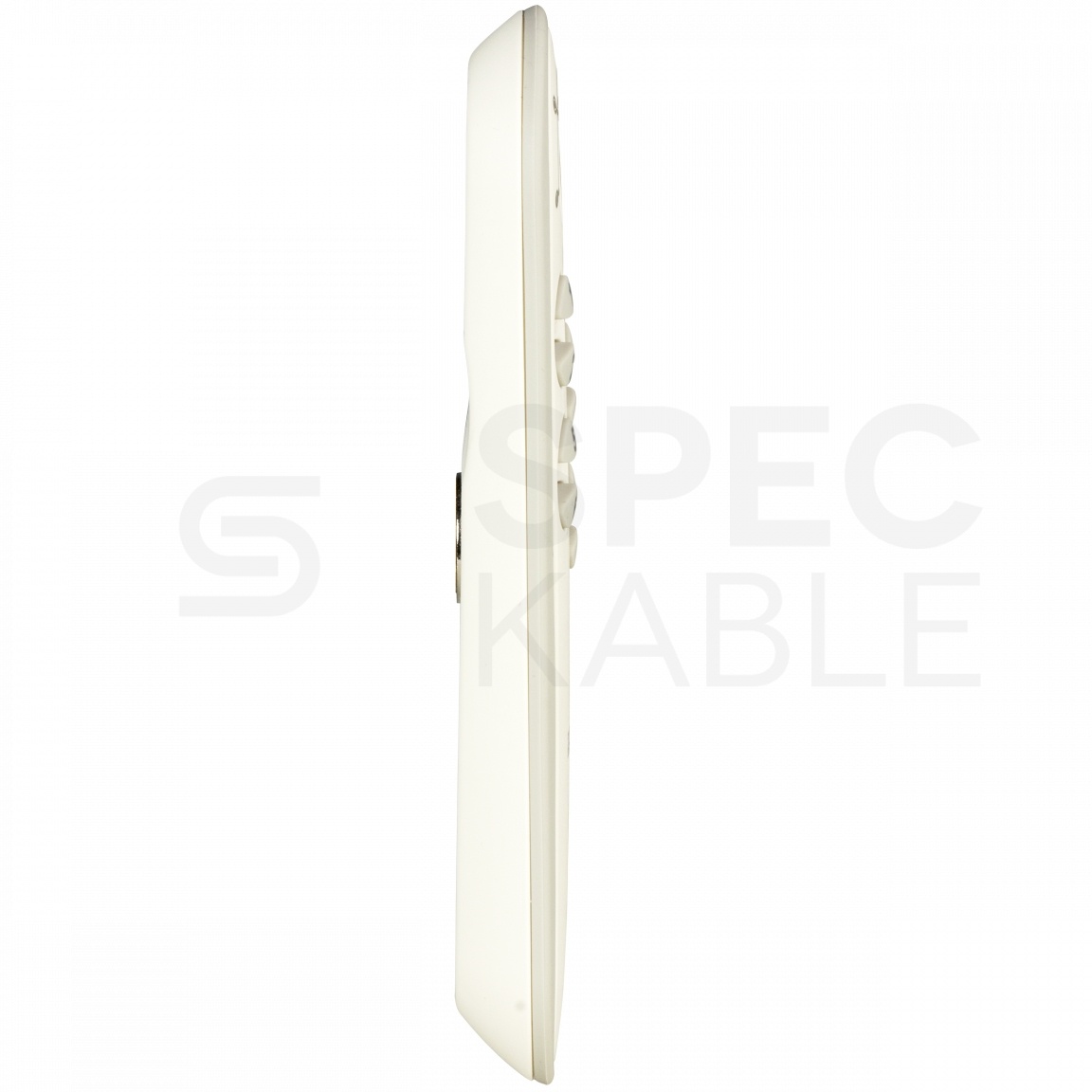

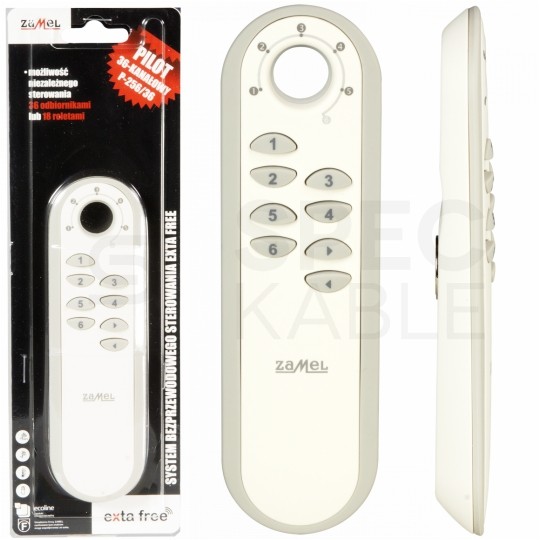

Pilot P-456/36 umożliwia bezprzewodowe sterowanie odbiornikami systemu EXTA LIFE.



Przeznaczony jest do zdalnego załączania/wyłączania oświetlenia oraz regulacji jasności. Ze względu na dużą liczbę kanałów pilot doskonale sprawdza się przy sterowaniu systemem rolet okiennych. Umożliwia obsługę maksymalnie 18 rolet w trybie lokalnym lub centralnym (grupowym). Pilot posiada 8 przycisków, z których 6 służy do sterowania a 2 do przełączania tzw. banków klawiszy. Każdy bank składa się z 6 przycisków. W pilocie dostępnych jest 6 banków co w sumie daje aż 36 przycisków (kanałów). Dzięki temu możliwe jest niezależne sterowanie maksymalnie 36 odbiornikami systemu. Ergonomiczny kształt pilota sprawia, że sterowanie za pomocą jest bardzo wygodne. Magnes wbudowany w obudowę pełni rolę uchwytu i umożliwia szybki montaż. Diody LED umieszczone w pierścieniu sygnalizują transmisję, informują o aktualnym numerze banku oraz rozładowaniu baterii. Kodowana transmisja radiowa zapewnia bezpieczeństwo sterowania.



Dane techniczne:



• Znamionowe napięcie zasilania: 3 VDC
• Typ baterii: 1 x CR2032
• Zasięg działania: do 350 m w terenie otwartym
• Transmisja: radiowa – pasmo ISM 868 MHz (868,50 MHz)
• Współpraca: tylko z elementami systemu EXTA LIFE
• Sposób transmisji : jednokierunkowa - 9600 bps
• Kodowanie: algorytm oparty o klucz 128 bitowy
• Ilość kanałów: 36
• Sygnalizacja optyczna nadawania / rozładowanie baterii: diody LED zielone (pierścień LED)
• Trwałość baterii: 3 ÷ 5 lat (w zależności od częstotliwości użytkowania i warunków pracy)
• Temperaturowy zakres pracy: -10 ÷ +55 °C
• Stopień ochrony obudowy: IP20
• Klasa ochronności: III
• Wymiary: 152 x 43 x 17,5 mm
• Waga: 0,06 kg
• Zgodność z normami: PN-ETSI EN 300 220-1,
• PN-ETSI EN 300 220-2



W celu zarejestrowania pilota w systemie konieczne jest podłączenie kontrolera EXTA LIFE oraz zainstalowanie aplikacji mobilnej EXTA LIFE. Nadajniki są pamiętane w systemie tylko po poprawnym sparowaniu z kontrolerem.



Funkcjonalność z kontrolerem i aplikacją EXTA LIFE



Wykorzystując kontroler EXTA LIFE oraz aplikację mobilną można:



• Zdalnie (bez dostępu do odbiornika) dopisać poszczególne przyciski pilota do wybranych odbiorników,
• Wykorzystać przyciski pilota do odgrywania scen lub jako warunek wykonania funkcji logicznej,
• Kontrolować stan baterii w nadajniku.



Uzyskanie tych funkcjonalności wymaga wcześniejszego sparowania pilota z kontrolerem (zarejestrowania go w systemie).



Cechy funkcjonalne produktu:



• Dzięki ergonomicznej konstrukcji pilota sterowanie jest jeszcze łatwiejsze.
• Pilot 36-kanałowy P-456/36 świetnie sprawdza się w przypadku sterowania roletami indywidualnie, grupowo oraz centralnie
• Pilot P-456/36 pozwala na sterowanie radiowe roletami, napędami bram, oświetleniem, a także wyposażeniem ogrodu.
• Pilot 36-kanałowy P-456/36 jest zawsze pod ręką!



Funkcjonalność standardowa:



• Funkcjonalność standardowa umożliwia bezpośrednie sterowanie odbiornikami systemu EXTA LIFE,

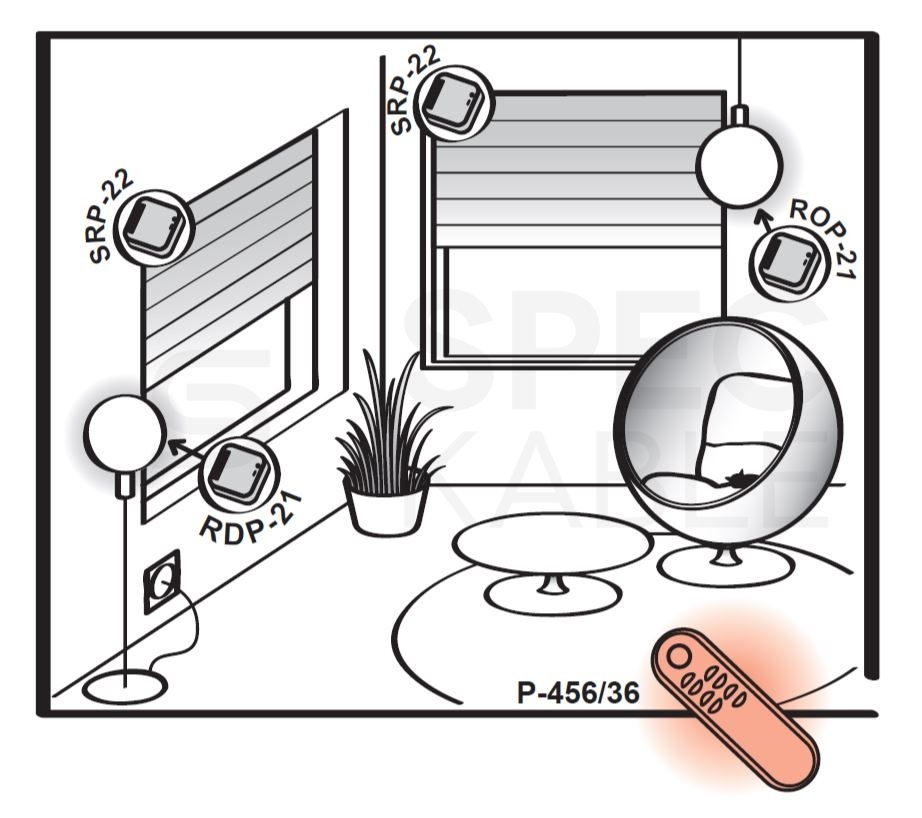

• Funkcjonalność poszczególnych przycisków pilota zależy od typu odbiornika, do którego zostały przypisane podczas programowania (przykładowo po sparowaniu z odbiornikiem ROP-22 przyciski mogą służyć do załączania/ wyłączania oświetlenia a po sparowaniu ze sterownikiem rolet SRP-22 do zamykania / otwierania rolet),
• Poszczególne przyciski można przypisać jednocześnie do większej liczby odbiorników systemu EXTA LIFE,
• W przypadku, gdy jeden pilot ma sterować więcej niż jednym odbiornikiem to zalecanym trybem pracy jest tryb „załącz / wyłącz” (przykładowo: przycisk „1” – załącz, przycisk „2”-wyłącz lub odwrotnie),
• Wykorzystując pilot P-456/36 do sterowania roletami okiennymi (przy współpracy z SRP-22) należy pamiętać iż do obsługi tego sterownika wymagane są 2 przyciski (góra / dół). Pilot umożliwia niezależną obsługę maksymalnie 18 rolet. Przyciski można wykorzystać do sterowania lokalnego lub centralnego (grupowego),
• Przyciski pilota mogą być przypisane do odbiorników w różnych trybach pracy, które zależą od typu odbiornika (szczegóły opisane w instrukcjach obsługi poszczególnych odbiorników EXTA LIFE),
• Jeżeli przyciski pilota zostaną wpisane do odbiornika w trybie czasowym to dla każdego przycisku można zdeklarować indywidualny czas w zakresie od 1 s do 18 godzin,
• Przyciski mogą być selektywnie usuwane z pamięci odbiorników.



Opis działania:



Po naciśnięciu przycisku pilot wysyła sygnał radiowy do elementów systemu exta life. Sygnalizowane jest to mrugnięciem zielonej diody LED w pilocie. Odbiornik w podobny sposób sygnalizuje odebranie sygnału. Pilot w celu poprawnej współpracy z odbiornikami musi zostać z nimi odpowiednio sparowany. Sposób parowania (wpisywania poszczególnych przycisków do pamięci odbiornika) opisany jest w instrukcjach obsługi poszczególnych odbiorników exta life. Pilot wysyła sygnał radiowy tylko podczas naciśnięcia / puszczenia przycisku. W sytuacji gdy przycisk jest wciśnięty sygnał radiowy nie jest wysyłany. Chroni to przed zbyt szybkim rozładowaniem baterii.

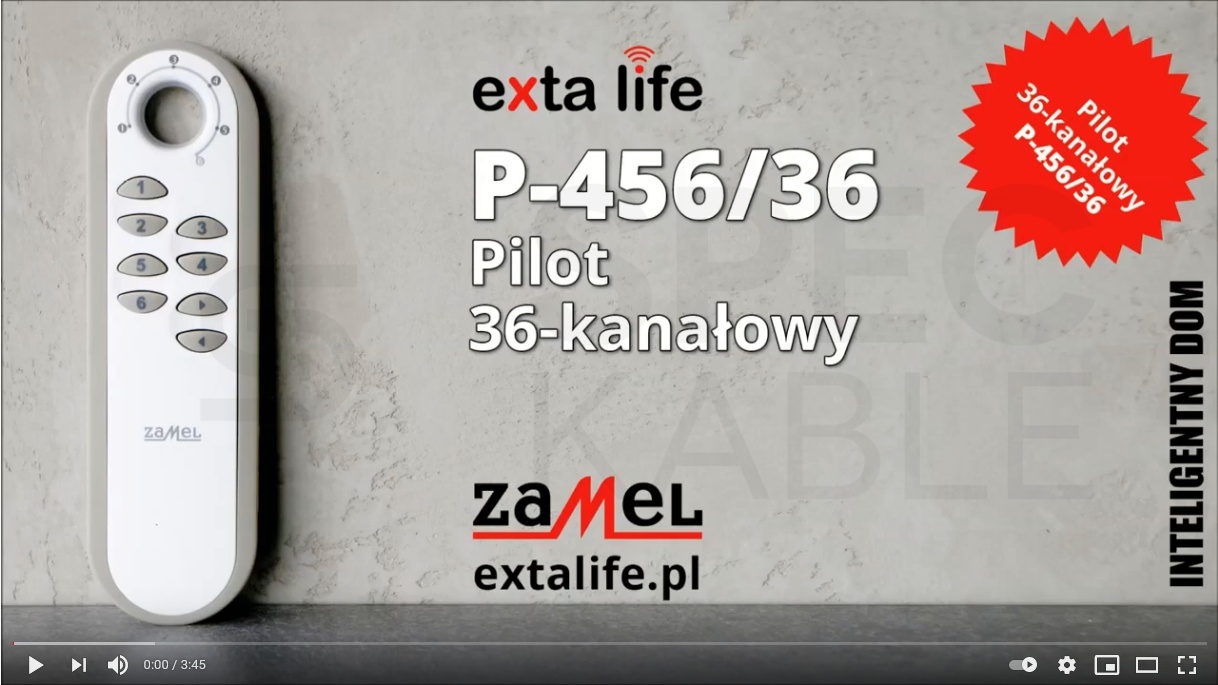

Film prezentuje możliwości nadajnika 36-kanałowego P-456/36





EXTA LIFE - Opis systemu



Inteligentny dom EXTA LIFE to propozycja systemu umożliwiającego komfortowe, bezprzewodowe sterowanie domowymi instalacjami oświetlenia, ogrzewania, rolet oraz napędów bram. Dzięki dwukierunkowej komunikacji radiowej użytkownik w dowolnym momencie może sprawdzić instalacji, otworzyć bramę, włączyć światło lub opuścić rolety okienne. Transmisja pomiędzy elementami systemu prowadzona jest w paśmie ISM 868 MHz z kodowaniem opartym o klucz 128 bitowy. Takie rozwiązanie gwarantuje wysoki poziom bezpieczeństwa transmisji. Duży zasięg działania sięgający 300 m w terenie otwartym zapewnia poprawną pracę systemu EXTA LIFE w domach, a także biurach.

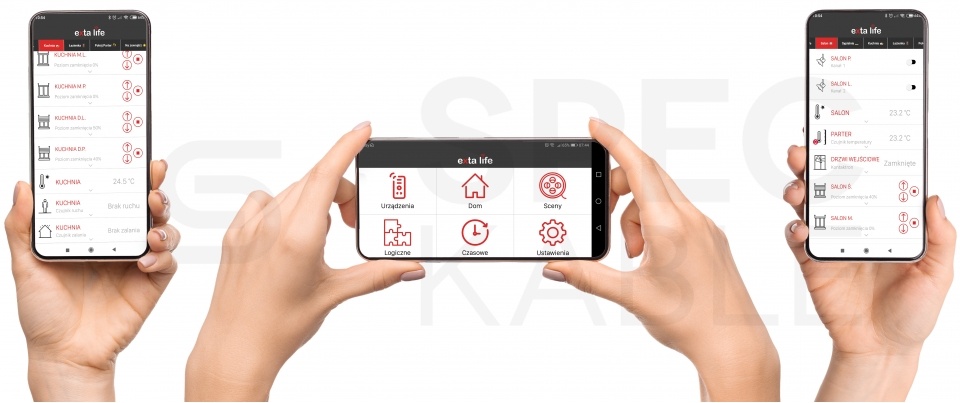

Aplikacja mobilna Android i iOS



System EXTA LIFE nastawiony jest głównie na zarządzanie odbiornikami z poziomu urządzeń mobilnych z systemem Android oraz iOS.



System nastawiony jest na maksymalne uproszczenie procesu instalacji i konfiguracji. Sterowanie z poziomu aplikacji zostało zaprojektowane w taki sposób, aby proces zarządzania był sprawny i intuicyjny. EXTA LIFE idealnie nadaje się do sterowania pracą urządzeń elektrycznych w instalacjach domowych i biurowych



Obejmuje grupę współpracujących ze sobą urządzeń takich jak:



• nadajniki
• odbiorniki
• czujniki
• kontroler



System EXTA LIFE jest integralny i kompatybilny z systemem EXTA FREE co znacznie poszerza możliwości konfiguracji inteligentnego domu.



Czym wyróżnia się system Exta Life?



Tym, co wyróżnia system na tle innych rozwiązań jest szeroka gama nadajników, puszkowych, modułowych, pilotów, oraz klawiszy 2 i 4 kanałowych. Dodatkowym atutem z punktu widzenia użytkownika jest proste sterowanie z użyciem częstotliwości 868MHz, oraz długa żywotność baterii. Dwukierunkowa komunikacja pomiędzy kontrolerem a odbiornikami, pozwala na błyskawiczne uzyskanie informacji na temat np. zamknięcia okien/drzwi, poziomu otwarcia rolet zewnętrznych, czy też stanu włączenia poszczególnych urządzeń.



Przykładowe możliwości systemu Exta Life



Sterowanie oświetleniem:



Sterowanie oświetleniem to szereg możliwości począwszy od zwykłego włącz/wyłącz, poprzez sceny świetlne, aż po całą gamę możliwości automatycznego sterowania oświetleniem zgodnie z zaprogramowanymi funkcjami.



Sterowanie ogrzewaniem:



Regulowanie temperatury w pomieszczeniach, które odbywa się przy udziale nadajników klawiszowych. Użytkownik ma możliwość przypisania określonej temperatury ogrzewania czy też klimatyzacji do konkretnych pomieszczeń. Co więcej, istnieje możliwość zaprogramowania systemu tak, żeby zmieniał wartości w określonych godzinach lub dniach tygodnia.



Sterowanie bramami wjazdowymi:



W EXTA LIFE możliwe jest sterowanie bramą za pomocą telefonu komórkowego. Zdalnie można uruchomić mechanizm otwierania bramy wjazdowej na posesję lub rozpocząć otwieranie bramy garażowej.



Sterowanie roletami:

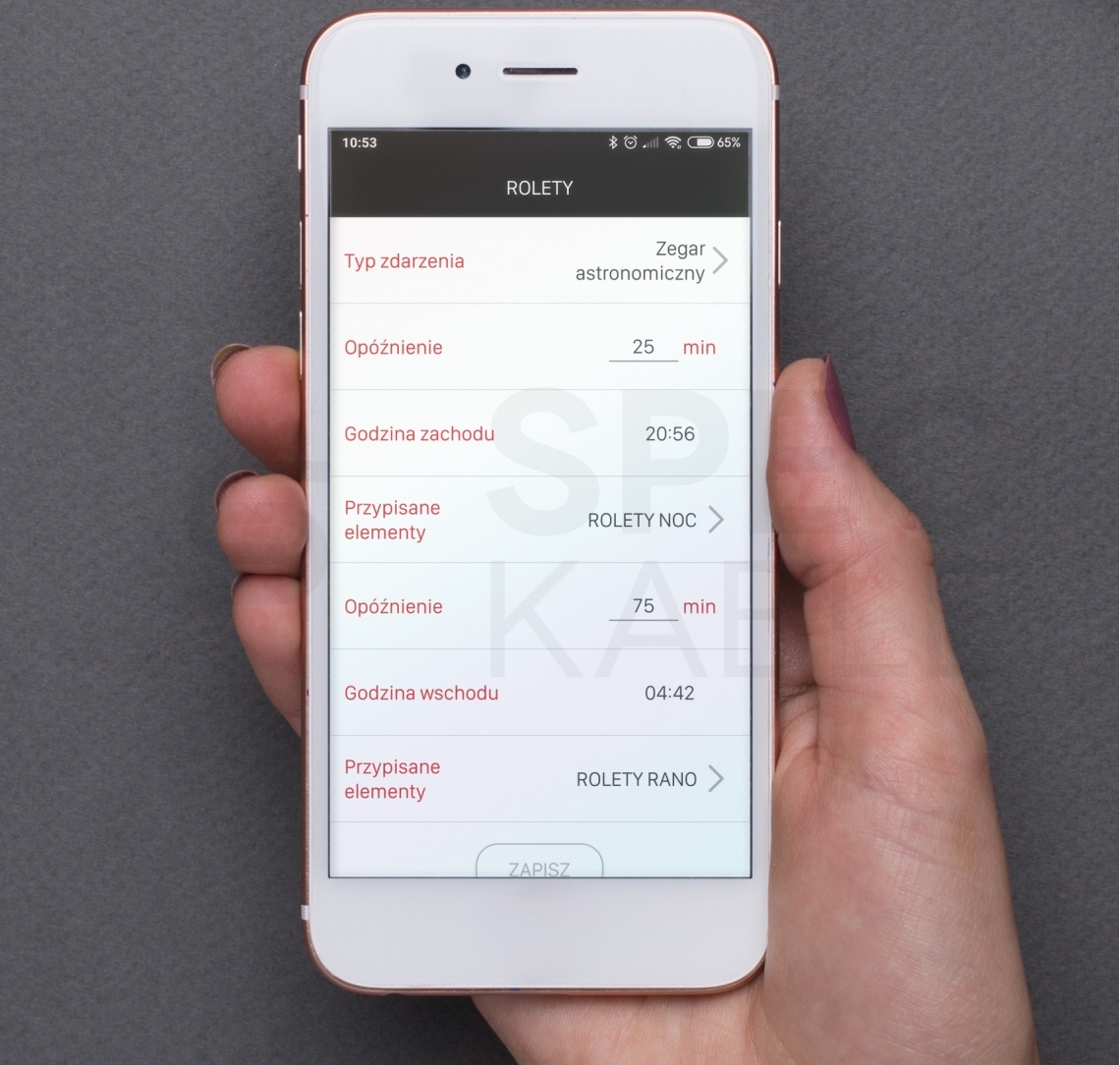

Aplikacja umożliwia zarządzanie roletami z podziałem na poziomy i pomieszczenia budynku. Ikony widoczne w aplikacji pozwalają na opuszczanie/podnoszenie wszystkich rolet jednym kliknięciem. Opcja zaprogramowania funkcji czasowych umożliwia użytkownikom systemu sterowanie roletami zgodnie z zadanym harmonogramem.



Korzyści z posiadania systemu EXTA FREE



Komfort i oszczędność czasu



• Inteligentna instalacja wspiera działania użytkownika poprzez automatyczne sterowanie domem pozwalając mu zaoszczędzić czas. Nadajniki radiowe to komfort sterowania z każdego miejsca.



Oszczędność energii



• EXTA FREE optymalizuje sterowanie oświetleniem oraz ogrzewaniem dając wymierne korzyści finansowe.



Bezpieczeństwo



• Dzięki zastosowaniu czujników ruchu, kontaktronowych oraz zalania inteligentna instalacja EXTA FREE czuwa nad bezpieczeństwem domowników.



O producencie:



Firma ZAMEL jest polską, rodzinną firmą z siedzibą w Pszczynie. Od ponad 30 lat działa na rynku branży elektrotechnicznej, dynamicznie się rozwijając. Podstawą ich działania jest zapewnienie najwyższej jakości produktów i standardu obsługi klienta, priorytetem – jego zadowolenie. Jakością, ceną i nowoczesnym wzornictwem produktów wygrywają z silnymi konkurentami zagranicznymi, promując jednocześnie polskie produkty i całkowicie polski kapitał za granicą.
