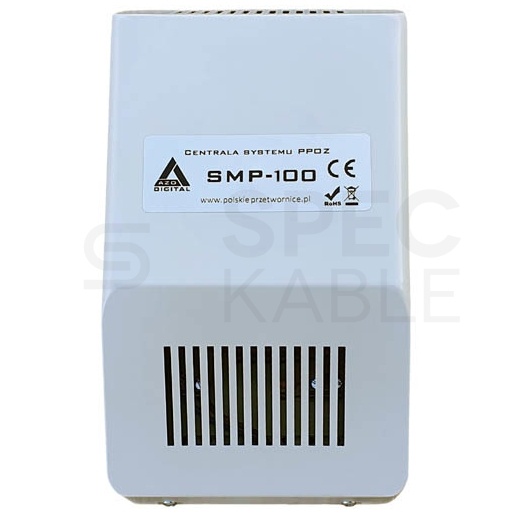

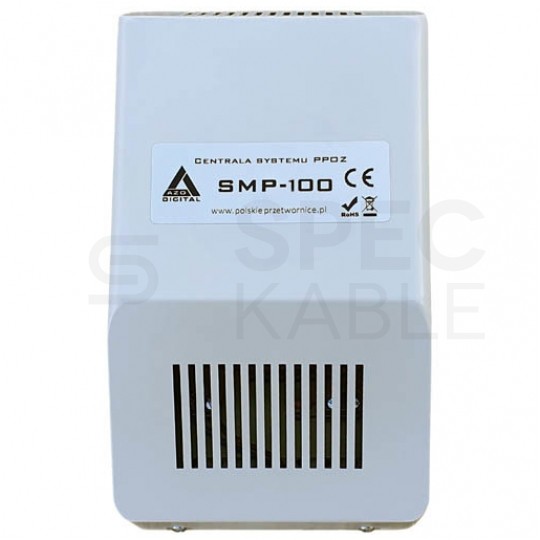

Centrala sterująca SMP-100 do wyłączników MP-20 Sterownik systemu p-poż do instalacji fotowoltaicznych PV AZO DIGITAL

Centrala sterująca SMP-100 to element odpowiadający za bezpieczeństwo instalacji fotowoltaicznej. Przeznaczona do współpracy z modułami (do 25 sztuk) MP-20 i wiązką sterującą WZK-200. Panele fotowoltaiczne zasilające inwertery centralne wytwarzają niebezpieczne wysokie napięcie stałe, które w wypadku pożaru i akcji ratowniczo-gaśniczej stwarza duże niebezpieczeństwo porażenia ratowników.

Głównym zadaniem systemu bezpieczeństwa instalacji PV jest wyłączenie niebezpiecznego napięcia na obwodach prądu stałego w sytuacjach awaryjnych oraz podczas zaników sieci energetycznej. Kompletny system bezpieczeństwa instalacji PV wymaga zastosowania modułów MP-20, centrali sterującej SMP-50 lub SMP-100 oraz wiązki sterującej WZK-200. Ponadto, w instalacji powinny również znaleźć się takie elementy jak:

• wyłącznik nadprądowy
• wyzwalacz wzrostowy
• przycisk przeciwpożarowy

Dane techniczne:

• Napięcie wejściowe: 230 VAC
• Napięcie wyjściowe: 48 VAC
• Moc: 100 W
• Maksymalna ilość modułów MP-20 na linii: 25
• Izolacja galwaniczna Wejścia / Wyjścia: TAK
• Materiał obudowy: ABS
• Szczelność obudowy: IP21
• Dopuszczalny zakres temperatury: -20°C ÷ 55°C
• Podłączenie:Listwa zaciskowa
• Maksymalny średnica przewodu: 2,5mm2
• Montaż na szynę TS-35: TAK
• Wymiary [mm]: 190x110x75
• Waga: 1.5 kg

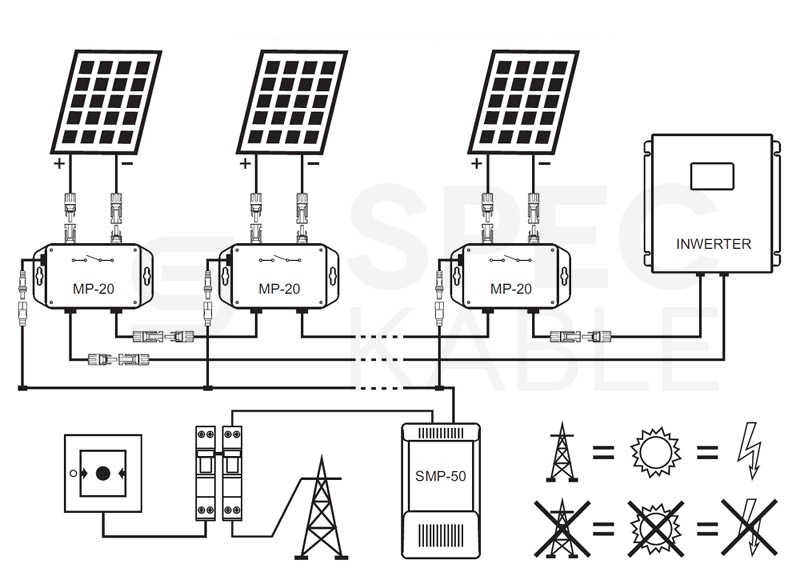

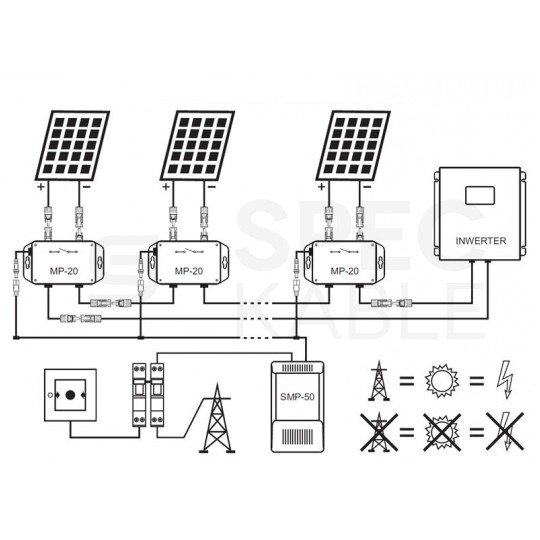

Montaż:

Moduł bezpieczeństwa MP-20 należy zamontować w najbliższym sąsiedztwie panela PV, najlepiej przykręcając go do jego ramy. Przewody DC wychodzące z panelu należy wpiąć do zamontowanych w module gniazd MC4. Wychodzące z modułu przewody, zakończone złączami MC4, należy wpiąć do stringu DC, a przewód sterujący (zakończony wtykiem DC Jack) do wiązki sterującej. Jeden koniec wiązki sterującej należy połączyć z wyjściem centrali (SMP-50 lub SMP-100), a drugi szczelnie zaizolować.

Centralę należy zasilić z sieci energetycznej, poprzez wyłącznik nadprądowy połączony mechanicznie z wyzwalaczem wzrostowym. Do wyzwalacza podłączamy przycisk przeciwpożarowy, który zasilamy z sieci. Przycisk należy zamontować w dostępnym i opisanym miejscu.

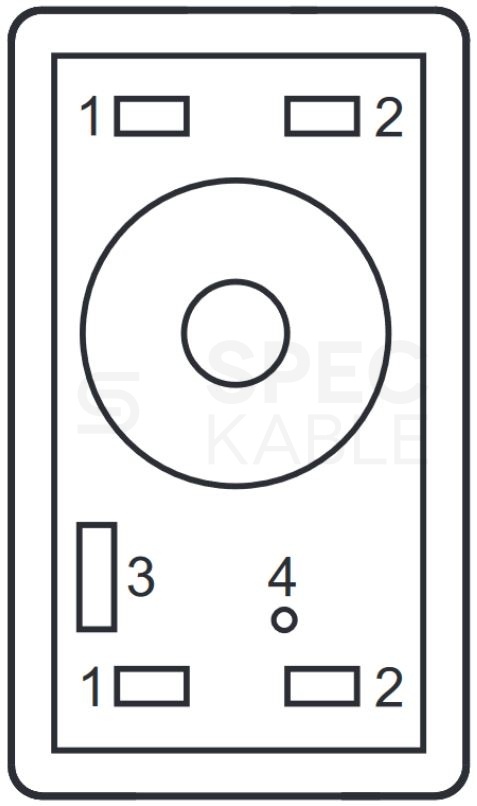

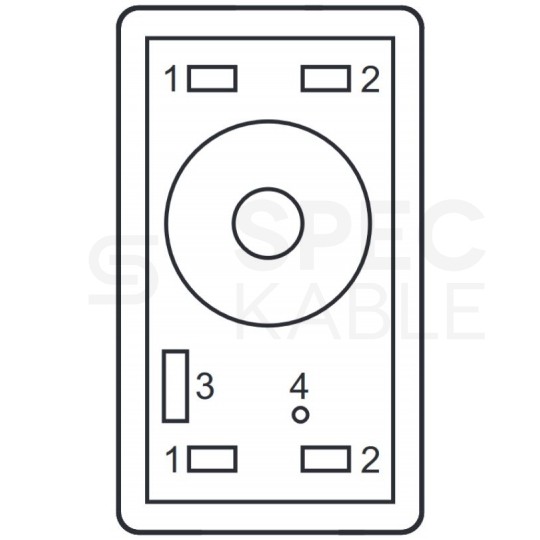

Opis centrali sterującej:

1. Zasilanie 230VAC
2. Sterowanie (wejście 48V)
3. Bezpiecznik 500mA
4. Dioda sygnalizacyjna

Wymiary:

• Wysokość: 190mm
• Szerokość: 110mm
• Głębokość: 75mm
