Miernik wielofunkcyjny z funkcją testu wyłączników RCD i pomiaru rezystancji izolacji wysokim napięciem [2,5kV] tester cyfrowy LCD + WiFi do instalacji elektryczych i odbiorów SONEL MPI-536

Miernik wielofunkcyjny parametrów instalacji elektrycznej

SONEL MPI-536

Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-536 przeznaczony jest do sprawdzania domowych i przemysło­wych instalacji elektrycznych. Za pomocą przyrządu można wykonać pomiary, których wyniki określają stan bezpieczeństwa instalacji.

W zakresie kontroli rezystancji izolacji Sonel MPI-536 posiada bardzo szerokie możliwości – jego maksymalne napięcie pomiarowe wynosi aż 2500 V. Diagnostykę izolacji wspomagają wykresy R(t)/U(t), R(t)/I(t), U(t)/I(t), I(U), dostępne zarówno po, jak i w trakcie wykonywania pomiaru.

Znaczne zautomatyzowanie pomiarów umożliwia funkcja badania wyłączników różnicowo-prądowych w trybie Auto, a także wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. au­totesty), które można również rozbudowywać o własne sekwencje.

Jest to profesjonalne i zaawansowane urządzenie, które spełni swoje funkcje w codziennej pracy każdego instalatora i elektryka.

Najważniejsze funkcje:

• Pomiar rezystancji izolacji napięciem 2,5 kV
• Wizualizacja RISO w postaci wykresów R(t)/U(t), R(t)/I(t), U(t)/I(t), I(U)
• Współczynniki absorpcji PI, DAR, AB1, AB2 oraz współczynniki temperaturowe k20, k40
• Największy dotykowy panel na rynku (7”) – niezwykła ergonomia i łatwość obsługi
• Wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci
• Akumulator Li-Ion – dłuższe działanie miernika
• Pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku
• Szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu
• Autotesty – możliwość wykonywania automatycznych pomiarów w sekwencji – uproszczenie pomiarów
• Szybka ścieżka od pomiarów do raportu – oszczędność czasu

Cechy:

Miernik charakteryzuje się szerokimi możliwościami w dziedzinie funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność.

Przyrządem można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:

• Impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
• Parametry wyłączników RCD,
• Rezystancja izolacji,
• Rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
• Ciągłość połączeń ochronnych i wyrównawczych,
• Natężenie oświetlenia,
• Test kolejności faz,
• Test kierunku obrotów silnika.

Dane techniczne:

• Producent: Sonel
• Typ: Wielofunkcyjny miernik pomiarowy
• Model: MPI-536
• Kategoria pomiarowa wg PN-EN 61010: IV 300 V, III 500 V
• Stopień ochrony: IP51
• Rodzaj izolacji wg PN-EN 61010-1 i IEC 61557: podwójna
• Wymiary: 288 x 223 x 75 mm
• Waga miernika: ok. 2,5 kg
• Temperatura pracy: 0...+45°C
• Temperatura przechowywania: -20...+60°C
• Wilgotność: 20...90%
• Temperatura nominalna: 23 ± 2°C
• Wilgotność odniesienia: 40%...60%
• Pamięć wyników pomiarów: nieograniczona
• Transmisja wyników: USB 2.0
• Standard jakości – opracowanie, projekt i produkcja: ISO 9001
• Wyrób spełnia wymagania EMC (emisja dla środowiska przemysłowego) wg norm: PN-EN 61326-1; PN-EN 61326-2-2

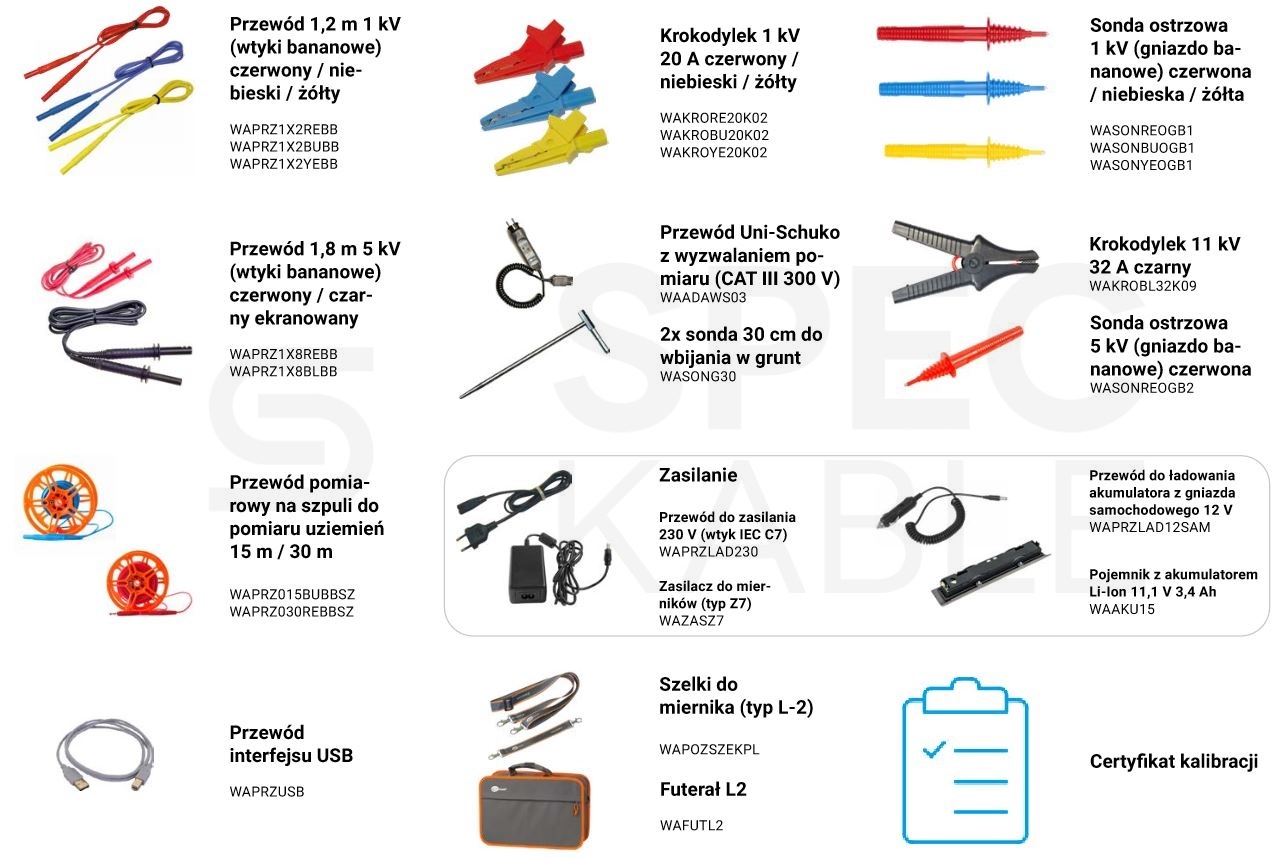

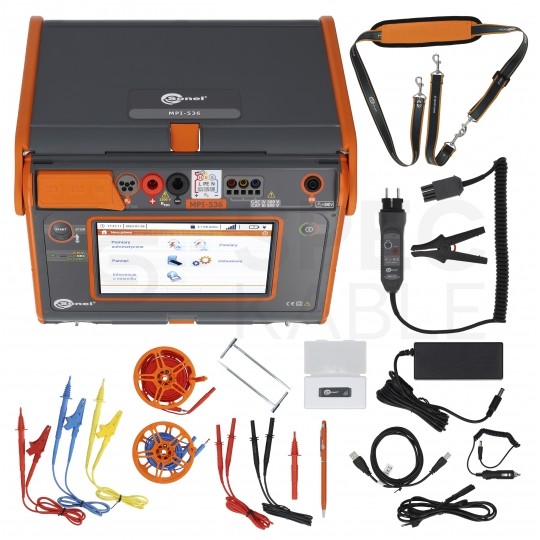

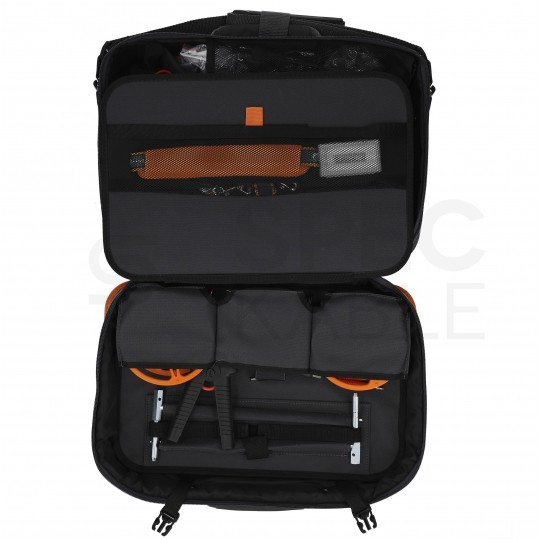

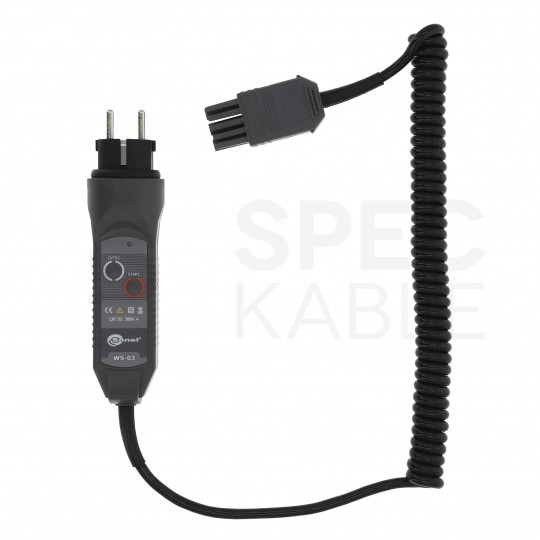

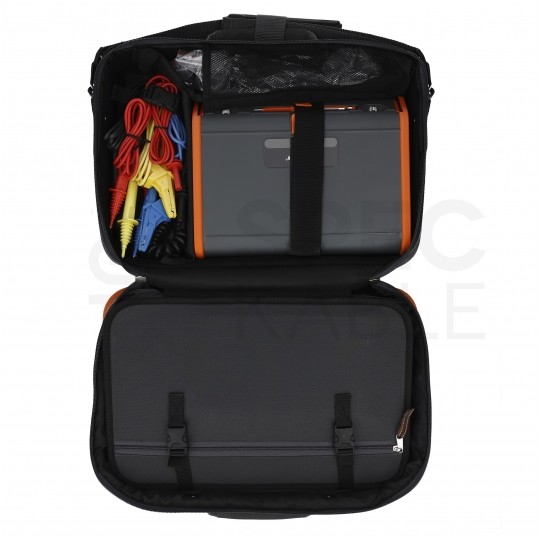

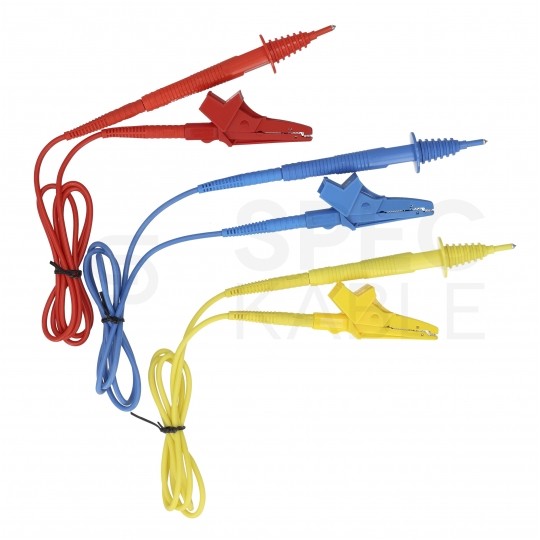

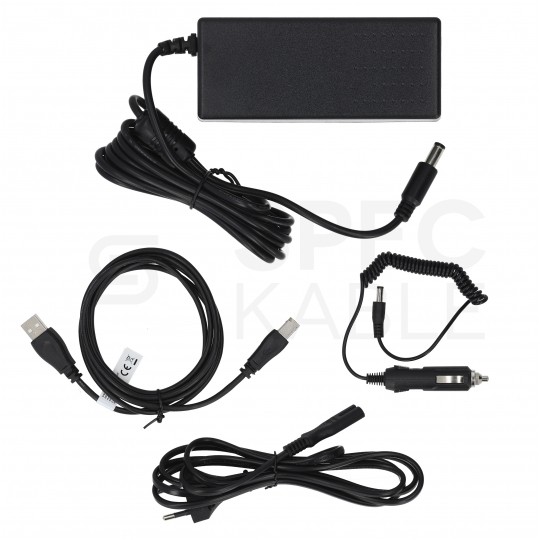

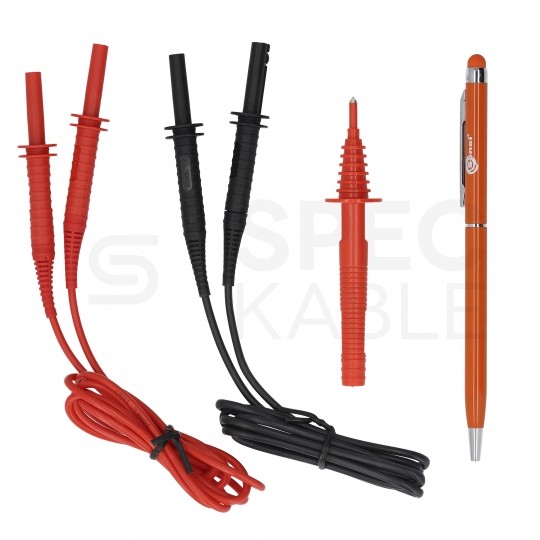

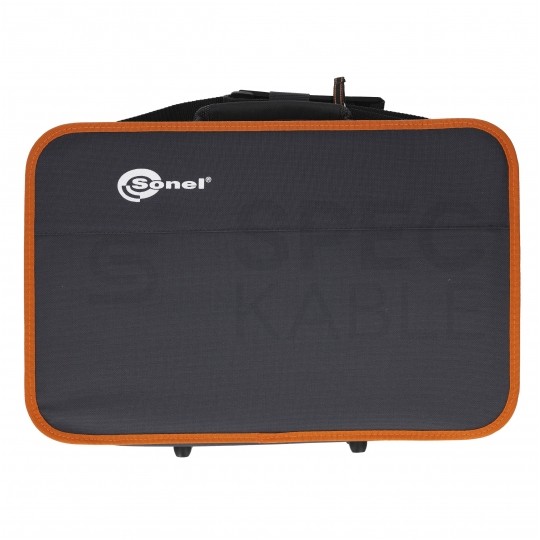

W zestawie:

CAT III 500V / IV 300V

Miernik wielofunkcyjny firmy Sonel został szczegółowo sprawdzony pod kątem maksymalnego przepięcia, jakie jest w stanie wytrzymać urządzenie.

Klasyfikacja CAT informuje użytkownika, w którym miejscu instalacji produkt jest bezpieczny.

Prezentowany produkt gwarantuje odporność w kategorii pomiarowej III do 500V oraz IV do 300V.

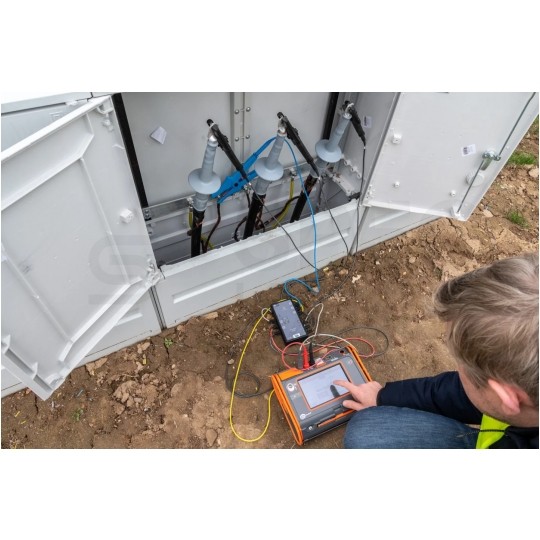

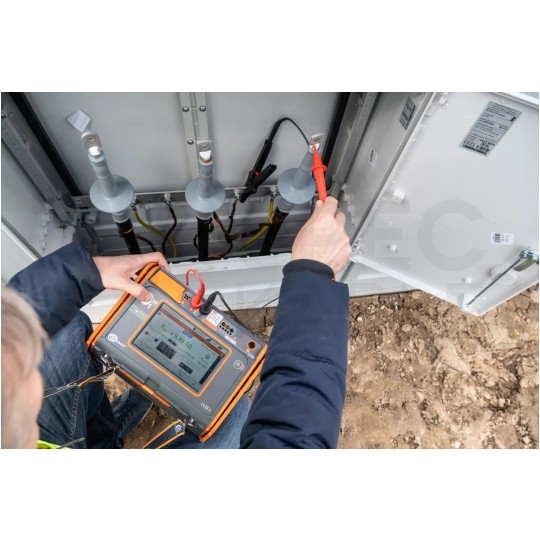

Kontrola bezpieczeństwa instalacji

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa.Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

• badanie wyłączników różnicowoprądowych w trybie Auto,
• autotesty – czyli dowolnie konfigurowalne sekwencje pomiarowe,
• wykorzystanie adaptera AutoISO-2500 do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych

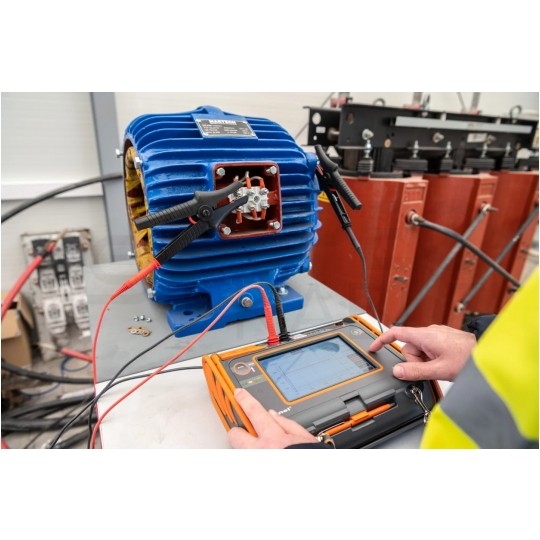

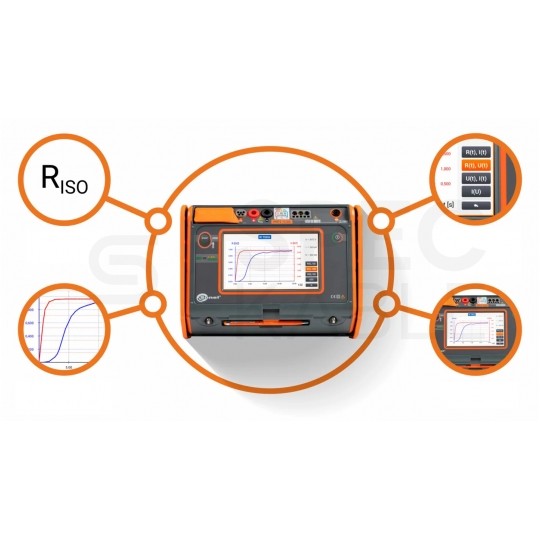

Kontrola izolacji napięciem 2,5 kV

W zakresie dziedzinie kontroli rezystancji izolacji MPI-536 posiada bardzo szerokie możliwości – jego maksymalne napięcie pomiarowe wynosi aż 2500 V.

Diagnostykę izolacji wspomagają wykresy R(t)/U(t), R(t)/I(t), U(t)/I(t), I(U), dostępne zarówno po, jak i w trakcie wykonywania pomiaru. Ponadto przyrząd wylicza współczynniki absorpcji PI, DAR, AB1, AB2 oraz współczynniki temperaturowe k20, k40.

Łatwość odczytu

Urządzenie wyposażone jest w kolorowy, dotykowy ekran LCD o przekątnej 7” i rozdzielczości 800x480 pikseli. Gwarantuje to wygodę w obsłudze oraz łatwy odczyt parametrów i przebiegów czasowych. Duży ekran oznacza większą ilość informacji dostępnych podczas użytkowania miernika.

Interfejs jest czytelny w każdych warunkach – również dzięki odpowiedniej wielkości wyświetlanych symboli. Dołączony rysik pozwala na pracę również w rękawicach dielektrycznych.

Wbudowany system pomocy

W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.

Komunikacja i oprogramowanie

Atutem przyrządu jest mnogość interfejsów komunikacyjnych oraz współpraca z oprogramowaniem zewnętrznym. Poprzez port USB, wyjmowaną kartę pamięci SD lub za pomocą komunikacji bezprzewodowej (Bluetooth, Wi-Fi) można przenieść dane pomiarowe do komputera.

W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.

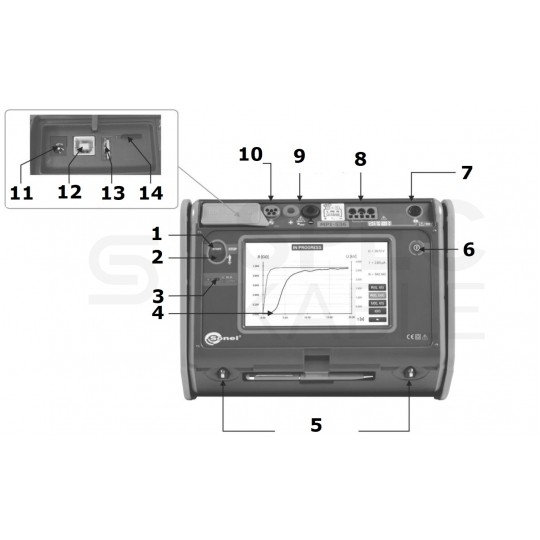

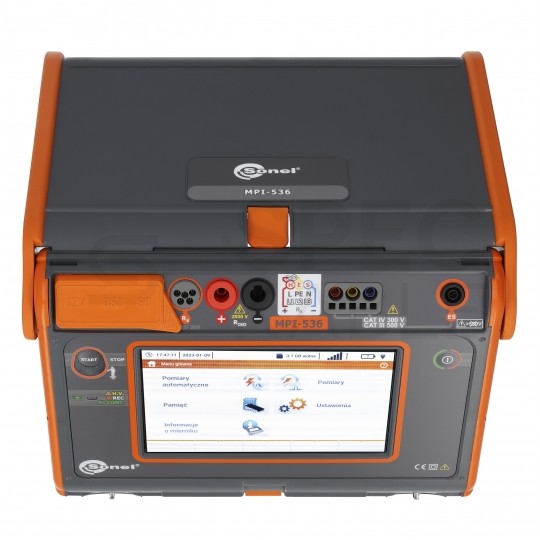

Budowa miernika wielofunkcyjnego Sonel:

1. Uruchamianie procedury pomiarowej
2. Elektroda dotykowa
3. Sygnalizacja pomiaru i stanu baterii
4. Ekran dotykowy

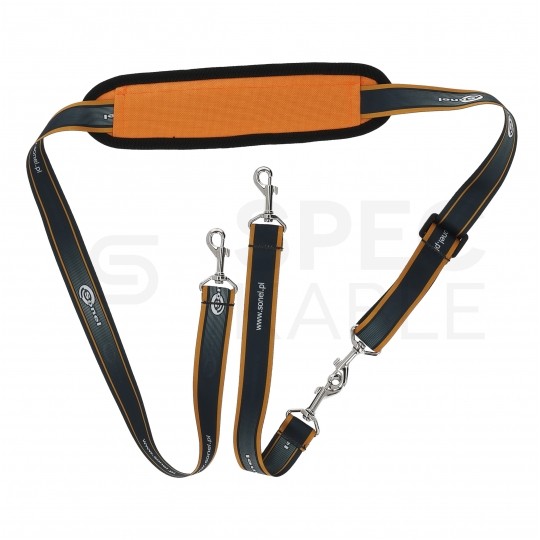

5. Ucha do zapięcia szelek
6. Włączanie i wyłączanie miernika
7. Gniazdo ES do pomiaru rezystancji uziemienia i rezystywności gruntu
8. Gniazda pomiarowe
9. Gniazda pomiaru R ISO
10. Gniazdo R E pomiaru uziemień
11. Gniazdo ładowarki 12V
12. Gniazdo USB (komunikacja z PC)
13. Gniazdo USB (pendrive)
14. Gniazdo karty microSD

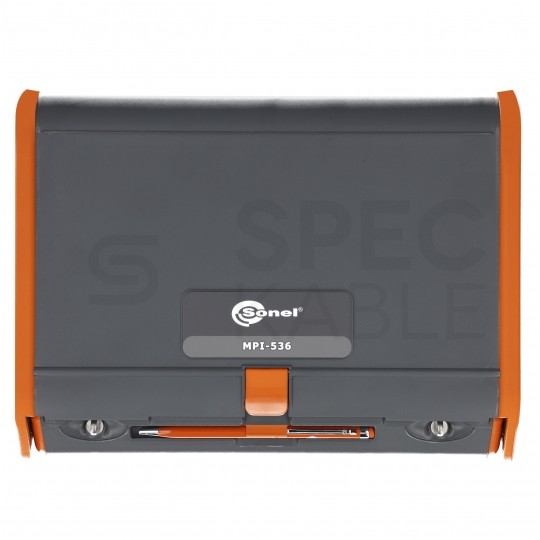

Szczelność IP51 (zgodnie z PN-EN 60529:2003)

Miernik świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia unikalna obudowa o poziomie szczelności IP51.

Jest ona wytrzymała na uszkodzenia mechaniczne, a specjalna konstrukcja pozwala w prosty sposób zabezpieczyć wyświetlacz dotykowy poprzez przesuniecie pokrywy miernika.

Oprócz tego, że chroni ona przed uszkodzeniem, to również pozwala na wygodne przenoszenie i użytkowanie urządzenia w różnych pozycjach.

O producencie:

Sonel to jeden z największych polskich producentów przyrządów pomiarowych. Od ponad 25 lat produkują profesjonalne urządzenia przeznaczone do kontroli bezpieczeństwa, stanu technicznego, parametrów oraz jakości sieci zasilających.

Posiadają oni rekomendację Stowarzyszenia Elektryków Polskich (SEP) w zakresie produkcji, serwisu i projektowania przyrządów pomiarowych. Wysoka jakość wyrobów Sonel została wielokrotnie doceniona i wyróżniona na międzynarodowych targach elektrotechnicznych.

Bardzo szczegółowa specyfikacja techniczna urządzenia znajduje się w instrukcji obsługi, którą mogą Państwo pobrać z tej oferty w zakładce "Pliki do pobrania" lub tutaj.
