Wszechstronny, prosty w obsłudze wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-530 bezbłędnie wykonuje swoje zadania w zakresie wykonywania pomiarów parametrów instalacji elektrycznych.

Specjalistyczny miernik Sonel MPI-530 wyróżnia się rozbudowanymi funkcjami pomiaru uziemień - dodatkowe metody cęgowe oraz rezystywność gruntu. Przy zastosowaniu opcjonalnego adaptera AutoISO-1000C, możliwe są również automatyczne pomiary rezystancji izolacji w gniazdach oraz dla przewodów 3-, 4- i 5- żyłowych.

Z pomocą miernika Sonel MPI-530 można także wykonać badanie natężenia oświetlenia. Do tego niezbędna jest dodatkowa zewnętrzna sonda. Przyrząd umożliwia rejestrację i analizę parametrów sieci - łącznie z harmonicznymi do 40-tej.

Najważniejsze funkcje:

Miernik charakteryzuje się szerokimi możliwościami w dziedzinie funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność. Przyrządem można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:

• Impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
• Parametry wyłączników RCD,
• Rezystancja izolacji,
• Rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
• Ciągłość połączeń ochronnych i wyrównawczych,
• Natężenie oświetlenia,
• Test kolejności faz,
• Test kierunku obrotów silnika.

Pozostałe:

• Napięcie L1 – wartości średnie w zakresie do 500 V,
• Prąd L1 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych),
• Częstotliwość w zakresie 40 Hz – 70 Hz,
• Moc czynna (P), bierna (Q), pozorna (S),
• Współczynnik mocy (PF), cosφ,
• Harmoniczne (do 40-tej w napięciu i prądzie),
• Współczynnik zniekształceń harmonicznych THD dla prądu i napięcia

Dane techniczne:

• Producent: Sonel
• Typ: Wielofunkcyjny miernik pomiarowy
• Model: MPI-530
• Kategoria pomiarowa wg PN-EN 61010: IV 300 V, III 600 V
• Stopień ochrony: IP54
• Rodzaj izolacji wg PN-EN 61010-1 i IEC 61557: podwójna
• Wymiary: 288 x 223 x 75 mm
• Waga miernika: ok. 2,5 kg
• Temperatura pracy: 0...+50°C
• Temperatura przechowywania: -20...+70°C
• Wilgotność: 20...90%
• Temperatura nominalna: 23 ± 2°C
• Wilgotność odniesienia: 40%...60%
• Pamięć wyników pomiarów: 6000 komórek, 10 000 rekordów
• Transmisja wyników: USB 2.0, Bluetooth
• Standard jakości – opracowanie, projekt i produkcja: ISO 9001
• Wyrób spełnia wymagania EMC (emisja dla środowiska przemysłowego) wg norm: PN-EN 61326-1; PN-EN 61326-2-2

W zestawie:

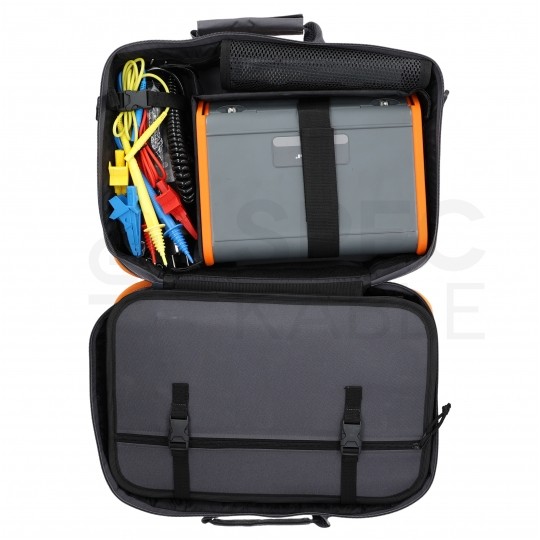

W skład standardowego kompletu wchodzą elementy niezbędne do maksymalnego wykorzystania miernika wielofunkcyjnego. Poniżej prezentujemy poszczególne elementy

• Przewód 1,2m (wtyki bananowe) czerwony / niebieski / żółty

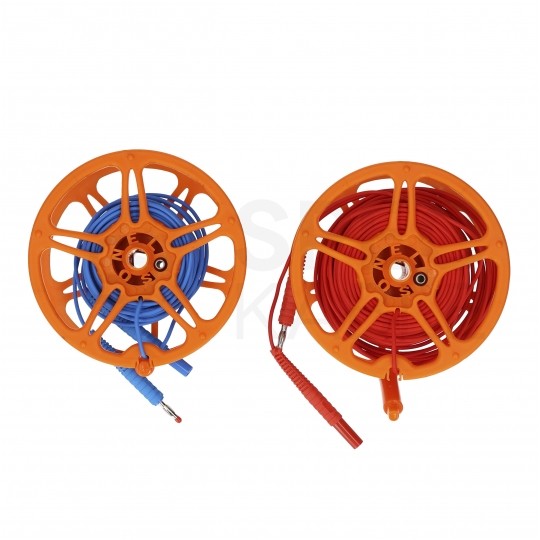

• Przewód pomiarowy 15m na szpuli do pomiaru uziemień
• Przewód pomiarowy 30m na szpuli do pomiaru uziemień
• Krokodylek 1kV 20A czerwony / niebieski / żółty
• 2x sonda 30cm do wbijania w grunt
• Sonda ostrzałowa 1kV (gniazdo bananowe) czerwona / niebieska / żółta
• Adapter WS-03 wyzwalający pomiar (wtyk UNI-Schuko)
• Przewód do zasilania 230V (wtyk IEC C7)
• Zasilacz do mierników (typ Z-7)
• Przewód do ładowania akumulatora z gniazda samochodowego 12V
• Pojemnik z akumulatorem Ni-MH 4,8V 4,2Ah

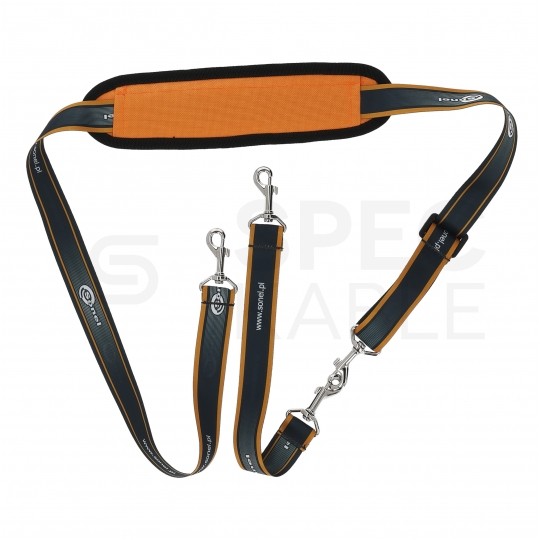

• Szelki do miernika (typ L-2)
• Futerał L-2
• Certyfikat kalibracji

CAT III 600V / IV 300V

Miernik wielofunkcyjny firmy Sonel został szczegółowo sprawdzony pod kątem maksymalnego przepięcia, jakie jest w stanie wytrzymać urządzenie.

Klasyfikacja CAT informuje użytkownika, w którym miejscu instalacji produkt jest bezpieczny.

Prezentowany produkt gwarantuje odporność w kategorii pomiarowej III do 600V oraz IV do 300V.

Zastosowanie:

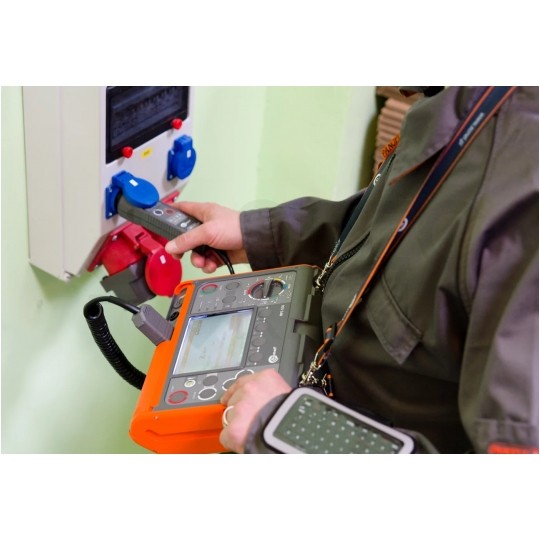

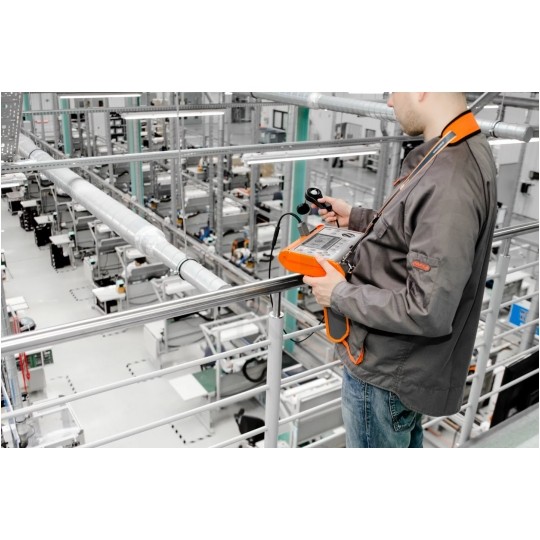

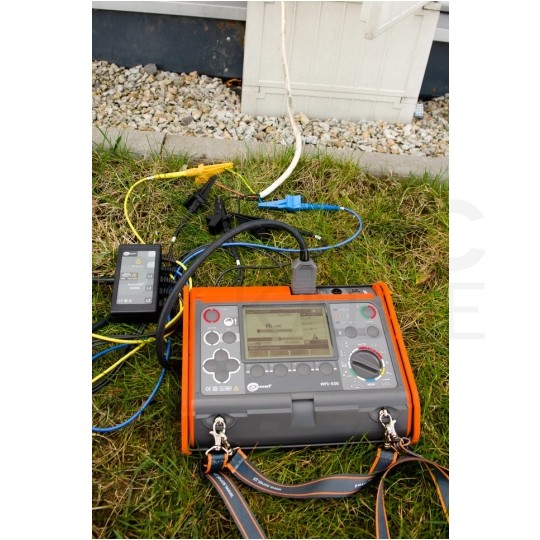

Miernik MPI-530, choć prosty w konstrukcji i obsłudze, zapewnia użytkownikowi wiele możliwości pomiarowych. Z powodzeniem da się go wykorzystać do kontroli domowych oraz przemysłowych instalacji elektrycznych.

Kontrola bezpieczeństwa instalacji

Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

• badanie wyłączników różnicowoprądowych w trybie Auto,
• wykorzystanie adaptera typu WS do badania instalacji poprzez
• standardowe gniazdo 230 V,
• wykorzystanie adaptera AutoISO-1000C do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.

Struktura pamięci

Struktura pamięci ma formę drzewa. Umożliwia zapis kilkudziesięciu tysięcy wyników w układzie KLIENT-OBIEKT-POMIESZCZENIE-PUNKT POMIAROWY, co pomaga w późniejszym stworzeniu przejrzystego protokołu.

Strukturę tę można przygotować w mierniku jeszcze przed przystąpieniem do pracy.

Wbudowany system pomocy

W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.

Komunikacja i oprogramowanie Bluetooth

Za pomocą komunikacji bezprzewodowej Bluetooth można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne.

Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.

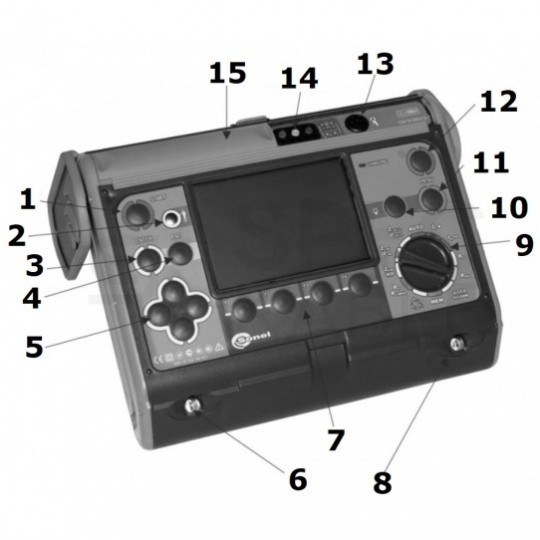

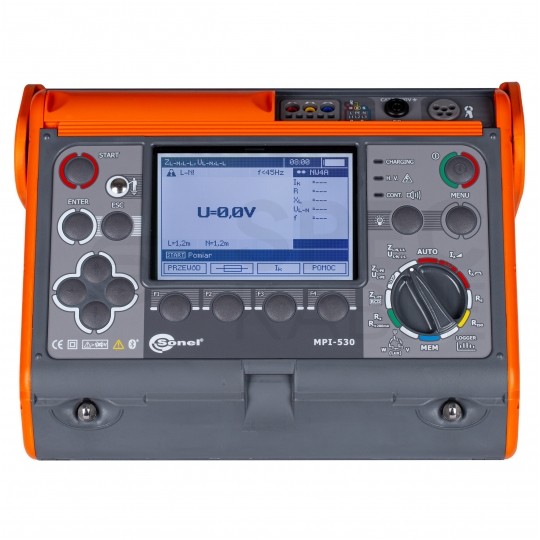

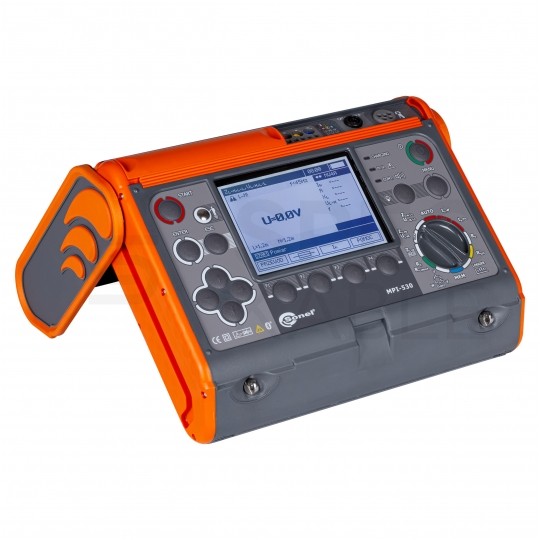

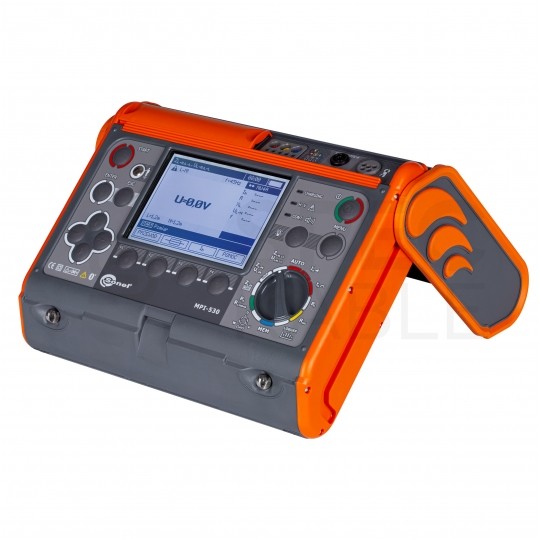

Budowa miernika wielofunkcyjnego Sonel:

1. Uruchamianie procedury pomiarowej
2. Elektroda dotykowa
3. Zatwierdzanie wyboru
4. ESC - powrót do poprzedniego ekranu, wyjście z funkcji
5. Przesunięcie/wybór: prawo/lewo, góra/dół
6. Ucho do zapięcia szelek
7. Klawisze obsługi wyświetlacza
8. Ucho do zapięcia szelek
9. Obrotowy przełącznik funkcji
10. Włączanie i wyłączanie podświetlenia wyświetlacza
11. MENU - wybór dodatkowych ustawień miernika
12. Włączanie i wyłączanie zasilania miernika
13. Gniazdo cęgów pomiarowych
14. Gniazda pomiarowe
15. Gniazdo ładowarki i USB pod przesuwaną klapą

Szczelność IP54 (zgodnie z PN-EN 60529:2003)

System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.

Prezentowany produkt posiada następujące właściwości:

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona przed pyłem
• ochrona przed bryzgami wody z dowolnego kierunku

O producencie:

Sonel to jeden z największych polskich producentów przyrządów pomiarowych. Od ponad 25 lat produkują profesjonalne urządzenia przeznaczone do kontroli bezpieczeństwa, stanu technicznego, parametrów oraz jakości sieci zasilających.
