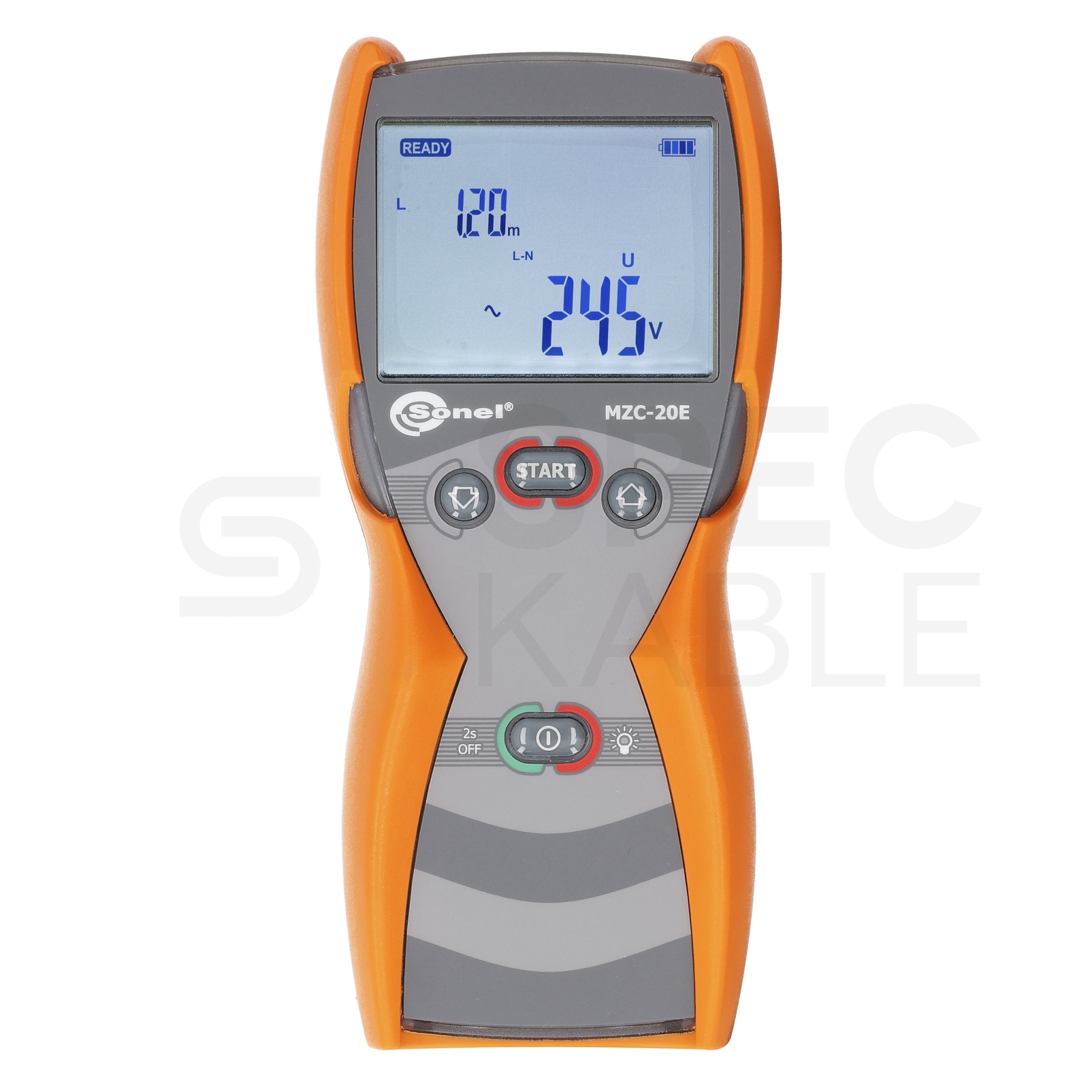

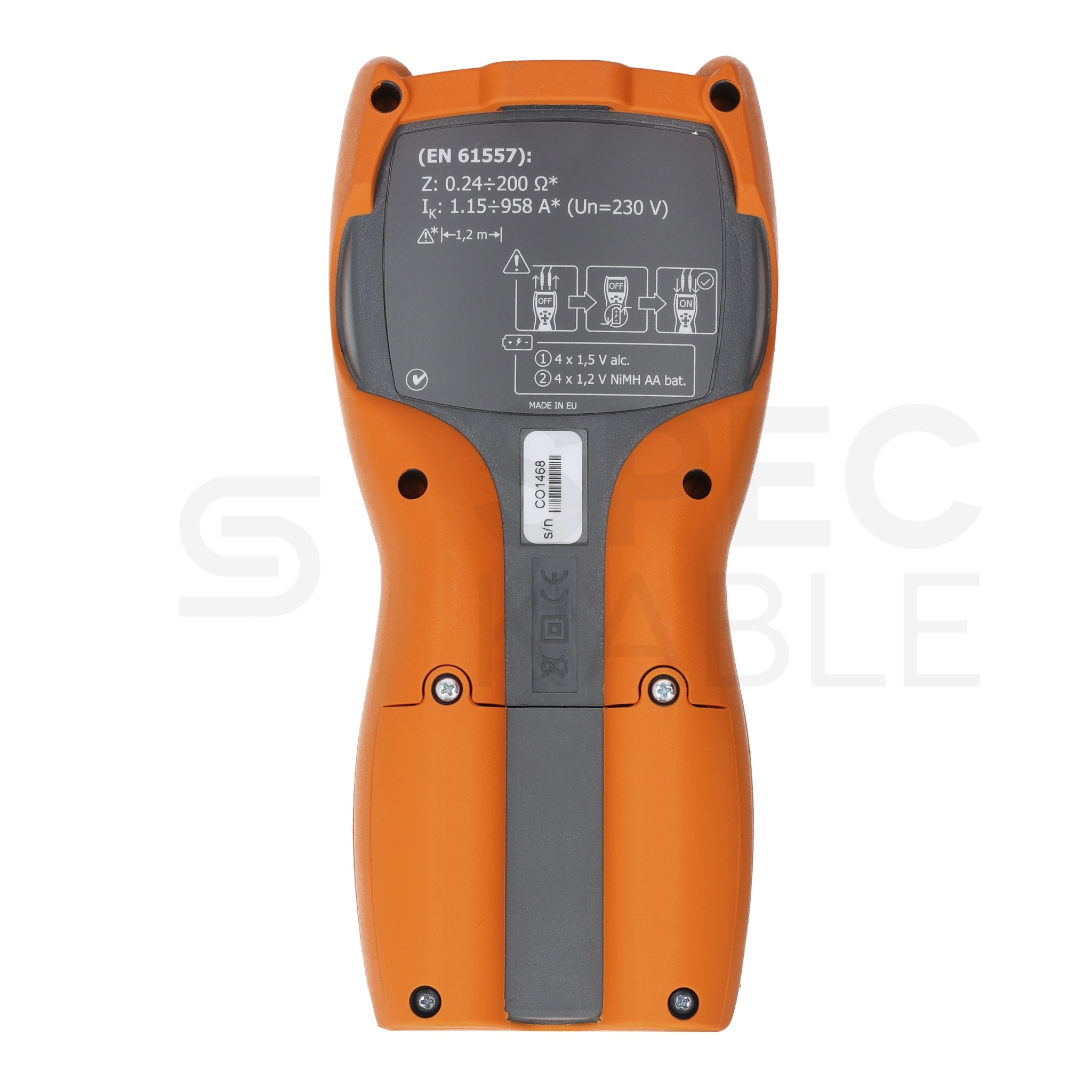

Miernik impedancji pętli zwarcia SONEL MZC-20E

Miernik impedancji pętli zwarcia

SONEL MZC-20E

Niewielki miernik MZC-20E to urządzenie pozwalające na precyzyjny pomiar impedancji pętli zwarcia w sieciach o różnym napięciu znamionowym.

Z pomocą tego przyrządu można zbadać napięcie sieci do 440 V. Miernik znakomicie sprawdzi się także w służbach elektrycznego utrzymania ruchu. Bez względu na obszar zastosowania, w każdym przypadku gwarantuje sprawne działanie i wysoką dokładność uzyskanych wyników.

Bardzo wytrzymała obudowa o stopniu szczelności IP67 umożliwia pracę z urządzeniem w niesprzyjających warunkach.

Jest to profesjonalne i bardzo zaawansowane urządzenie, które spełni swoje funkcje w codziennej pracy każdego początkującego i zaawansowanego instalatora i elektryka.

Najważniejsze funkcje:

• Pomiar impedancji pętli zwarcia z rozdzielczością 0,01 Ω.
• Praca w sieciach o napięciach 220/380 V, 230/400 V, 240/415 V (zakres 180...440 V).
• Częstotliwość robocza 45...65 Hz.
• Wyliczanie prądu zwarciowego Ik.
• Automatyczne rozróżnianie napięcia fazowego lub międzyfazowego.
• Pomiar za pomocą przewodów pomiarowych o długości 1,2 m, 5 m i większej.
• Pomiar przy zamienionych przewodach L i N.
• Rezystancja obwodu RS i reaktancja XS.
• Pomiar napięć przemiennych 0...440 V.
• Zasilanie bateryjne (4 x LR6) lub akumulatorowe (4 x NiMH)

Dane techniczne:

• Producent: Sonel
• Typ: Miernik impedancji pętli zwarcia
• Model: MZC-20E
• Kategoria pomiarowa wg PN-EN 61010: III 300 V
• Stopień ochrony: IP67
• Rodzaj izolacji wg PN-EN 61010-1 i PN-EN 61557: podwójna
• Zasilanie: 4x bateria alkaliczna LR6 1,5 V; 4x akumulator NiMH rozmiar AA
• Wymiary: 220 x 98 x 58 mm
• Masa miernika: 509 g
• Temperatura pracy: -10...+50°C
• Temperatura przechowywania: -20...+70°C
• Wilgotność: 20...80%
• Temperatura nominalna: 23 ± 2°C
• Wilgotność odniesienia: 40%...60%
• Standard jakości – opracowanie, projekt i produkcja: ISO 9001
• Wyrób spełnia wymagania EMC (emisja dla środowiska przemysłowego) wg norm: PN-EN 61326-1; PN-EN 61326-2-2

Dane techniczne c.d:

Napięcie

• Zakres pomiarowy: 0V...440V
• Zakres wyświetlania: 0V...440V
• Rozdzielczość: 1V
• Dokładność: ±(2% w.m. + 2 cyfry)

Parametry pętli zwarcia

• Funkcje pomiarowe: metoda 2p - pomiar małym prądem (max. prąd 26,7A)
• Zakres pomiarowy: od 0,24 Ω...200 Ω
• Zakres wyświetlania: 0,00 Ω...200 Ω
• Rozdzielczość: od 0,01 Ω
• Dokładność: od ±(2,5% w.m. + 3 cyfry)

Wskazanie prądu zwarciowego

• Funkcja pomiarowa: metoda 2p - pomiar małym prądem
• Zakres pomiarowy: Wyliczany z zakresów pomiarowych Zs i napięc nominalnych
• Zakres wyświetlania: 1,15 A...40 kA
• Rozdzielczość: od 0,01A
• Dokładnośc: Obliczana na podstawie błędu dla pętli zwarcia

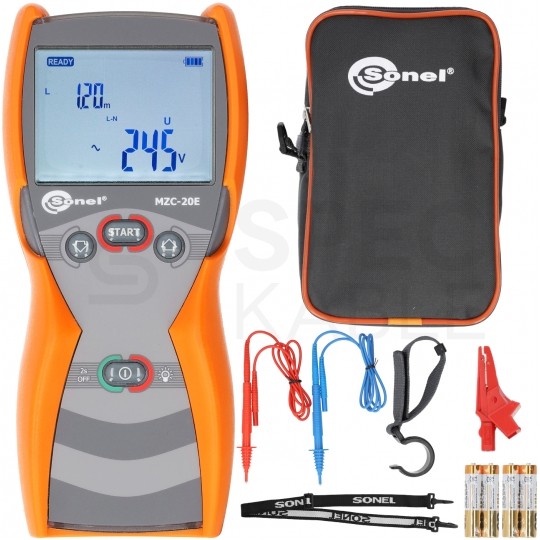

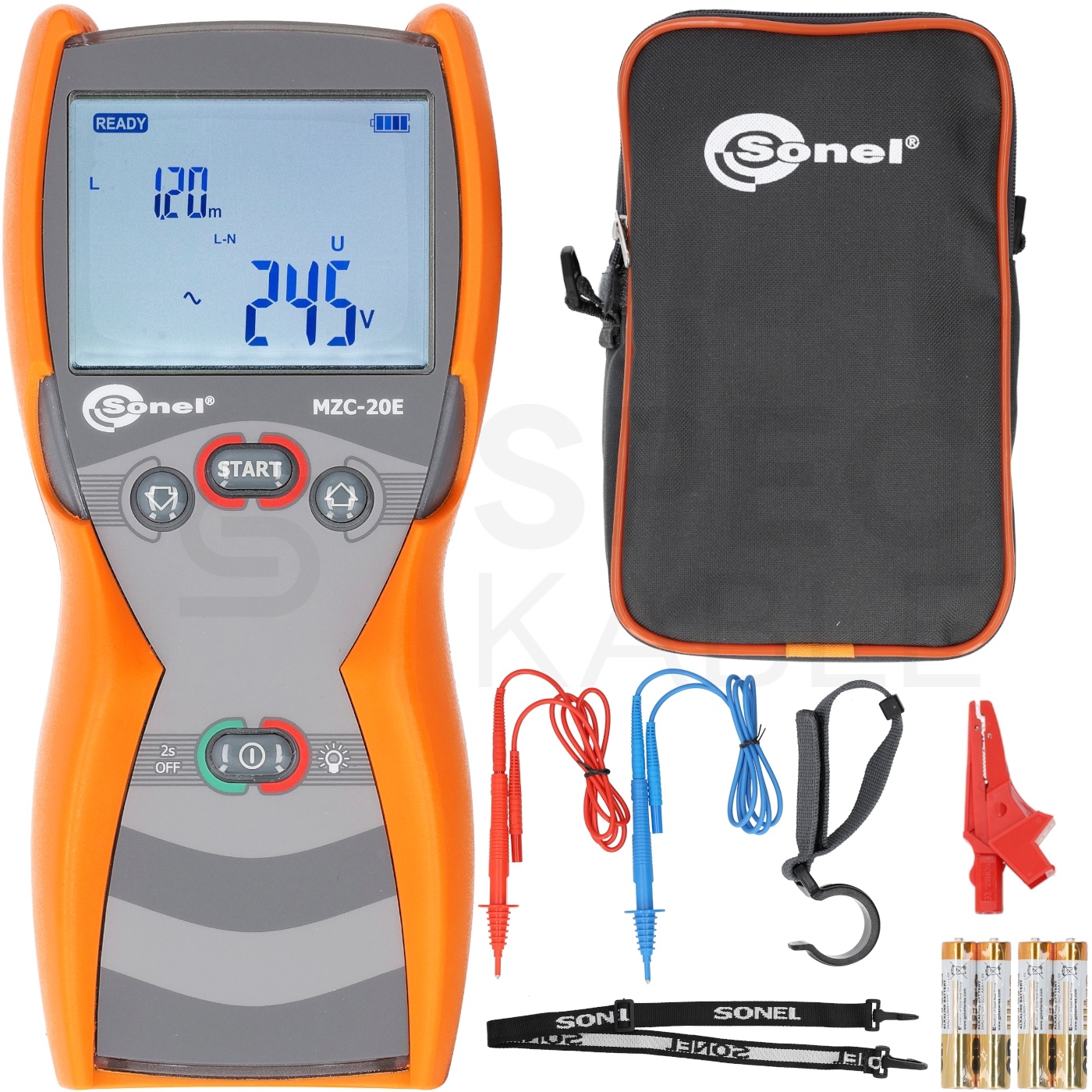

W zestawie:

W skład standardowego kompletu dostarczanego przez producenta wchodzą:

• Miernik MZC-20E

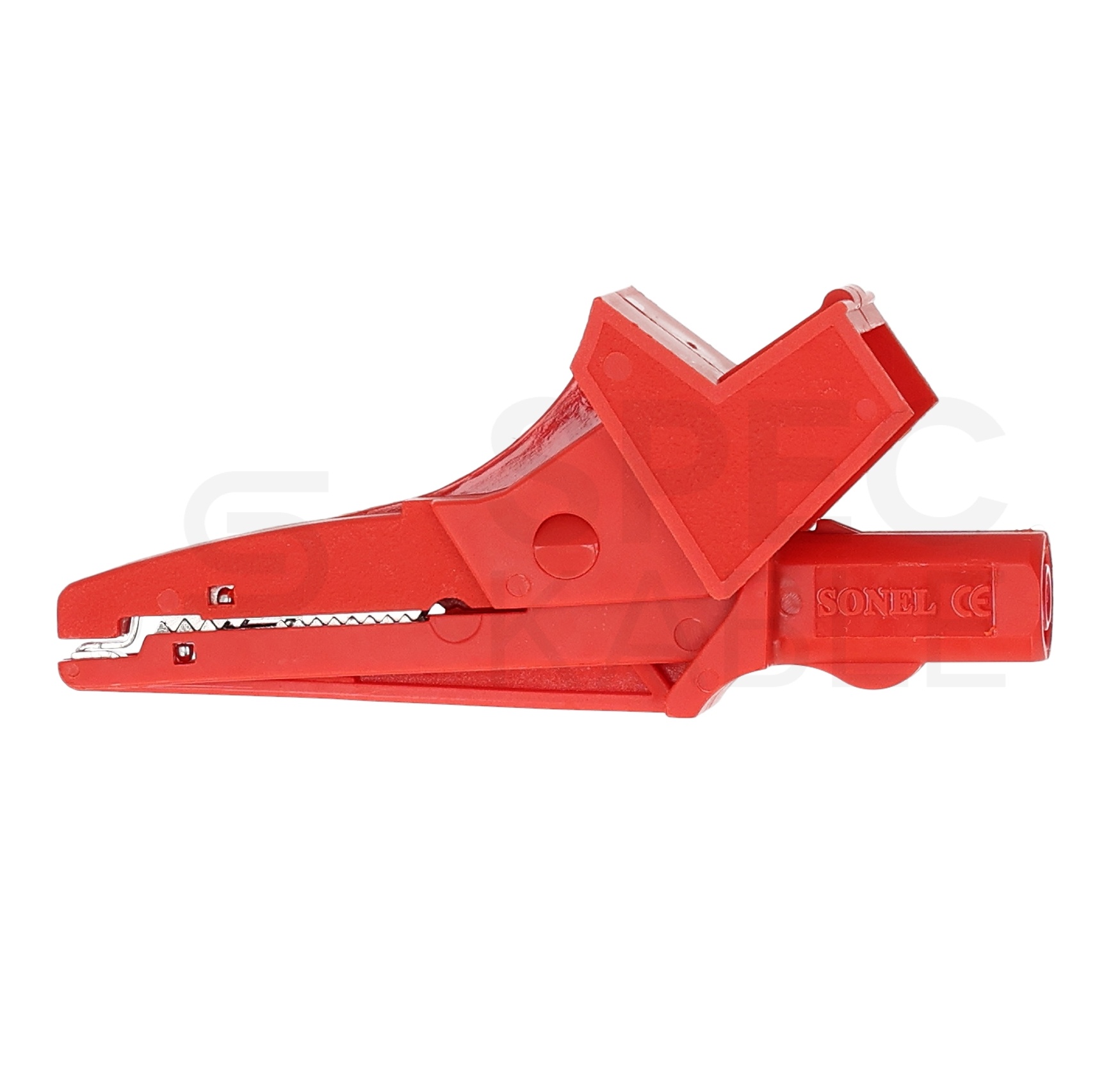

• Krokodylek (CAT III 1000 V) czerwony K02 – WAKRORE20K02

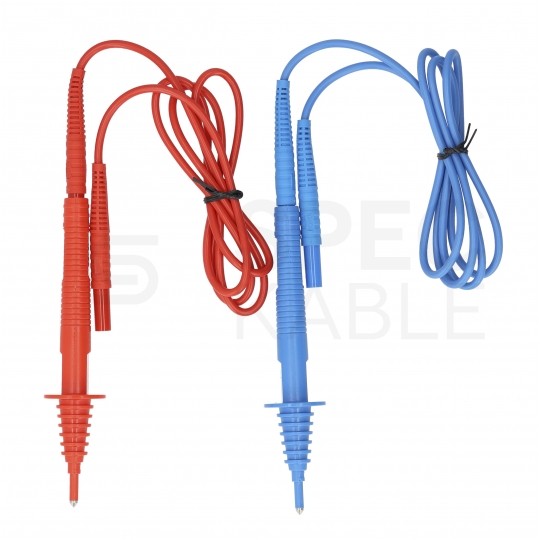

• Przewód pomiarowy 1,2 m (CAT III 1000 V) zakończony wtykami bananowymi czerwony – WAPRZ1X2REBB
• Przewód pomiarowy 1,2 m (CAT III 1000 V) zakończony wtykami bananowymi niebieski – WAPRZ1X2BUBB

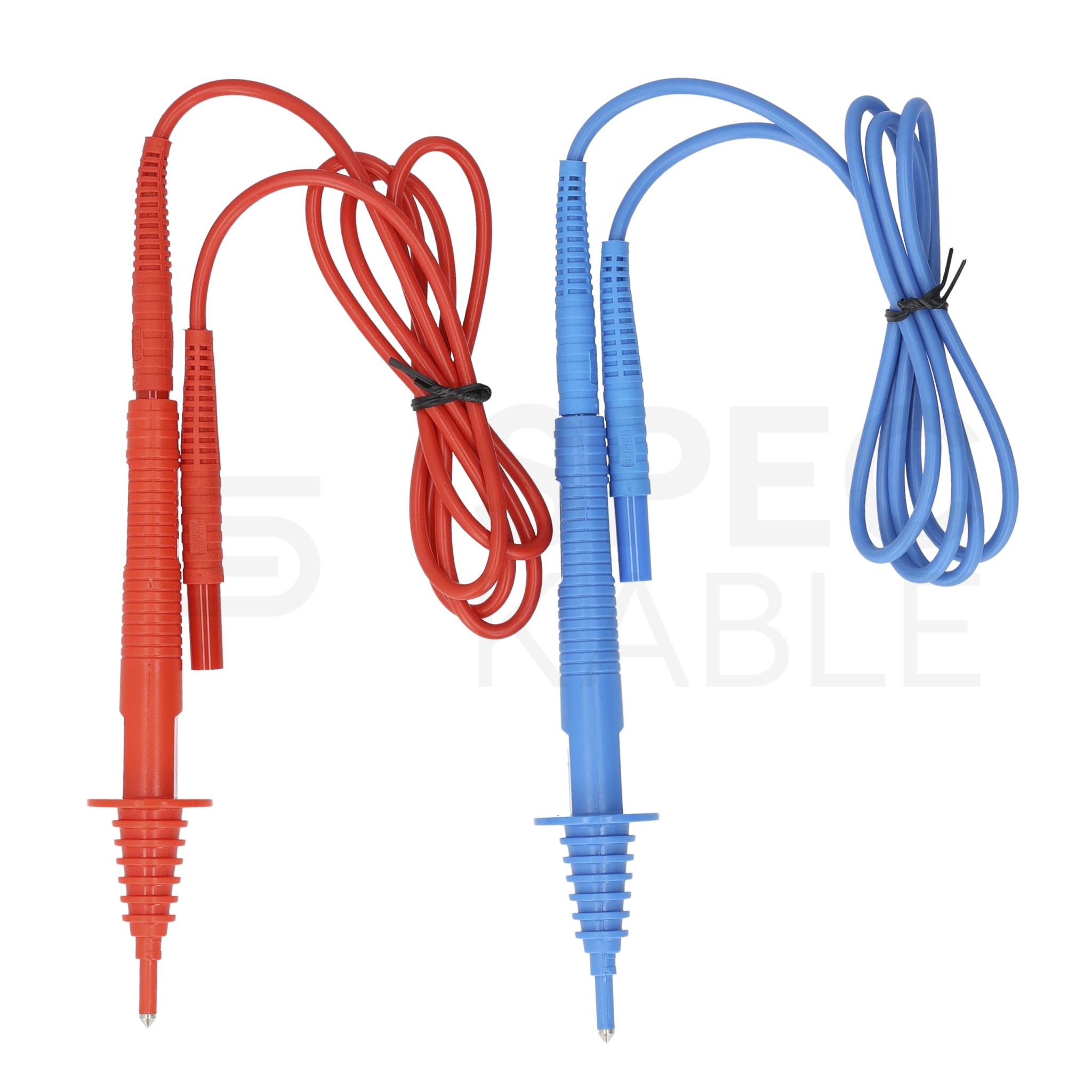

• Sonda ostrzowa z gniazdem bananowym (CAT III 1000 V) czerwona – WASONREOGB1
• Sonda ostrzowa z gniazdem bananowym (CAT III 1000 V) niebieska – WASONBUOGB1

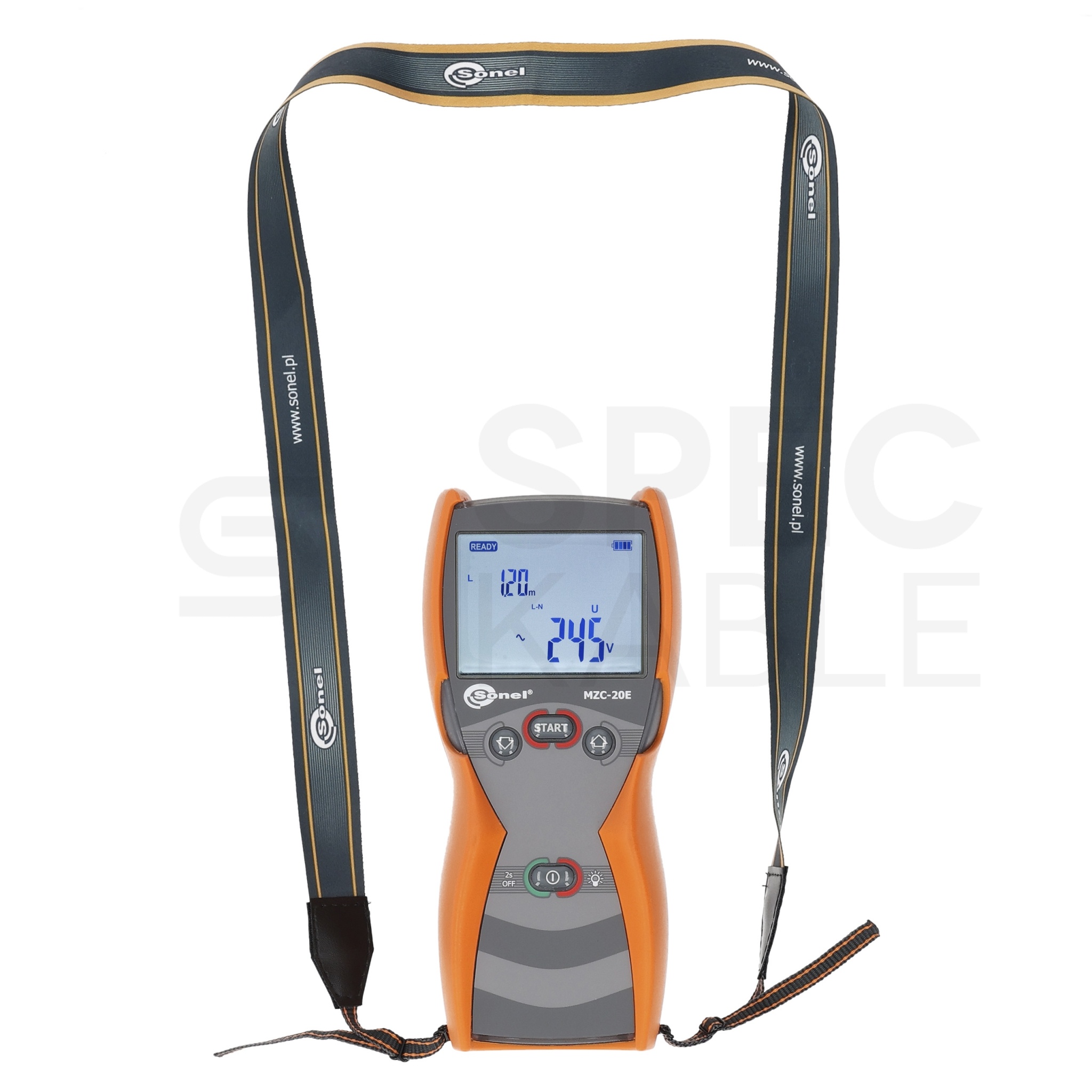

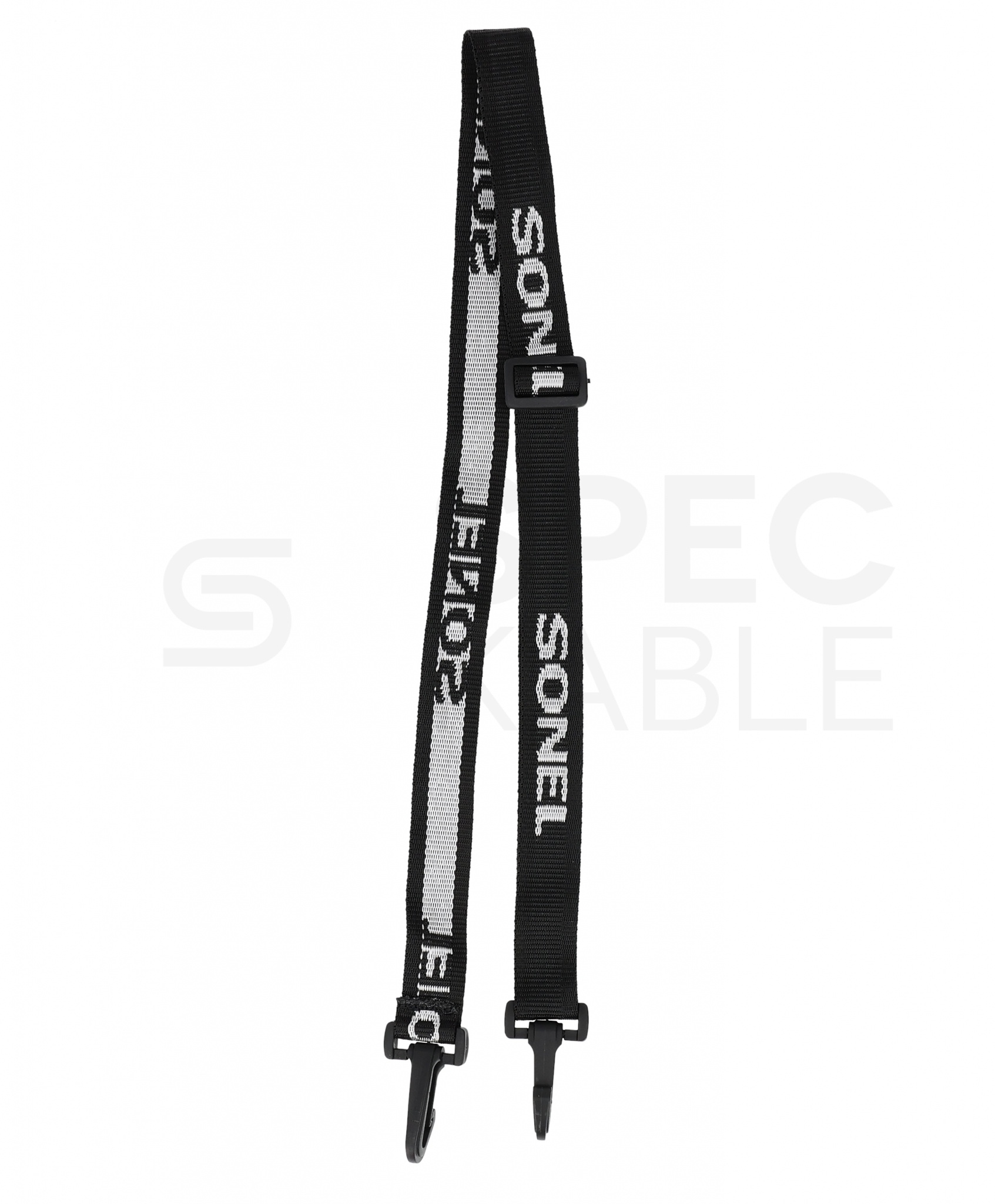

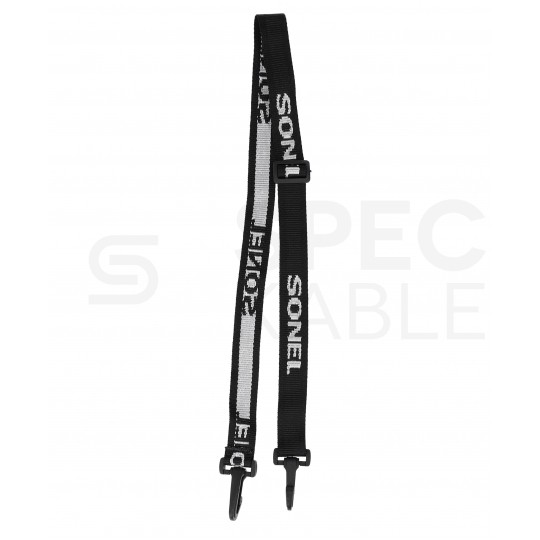

• Szelki do miernika – WAPOZSZE4

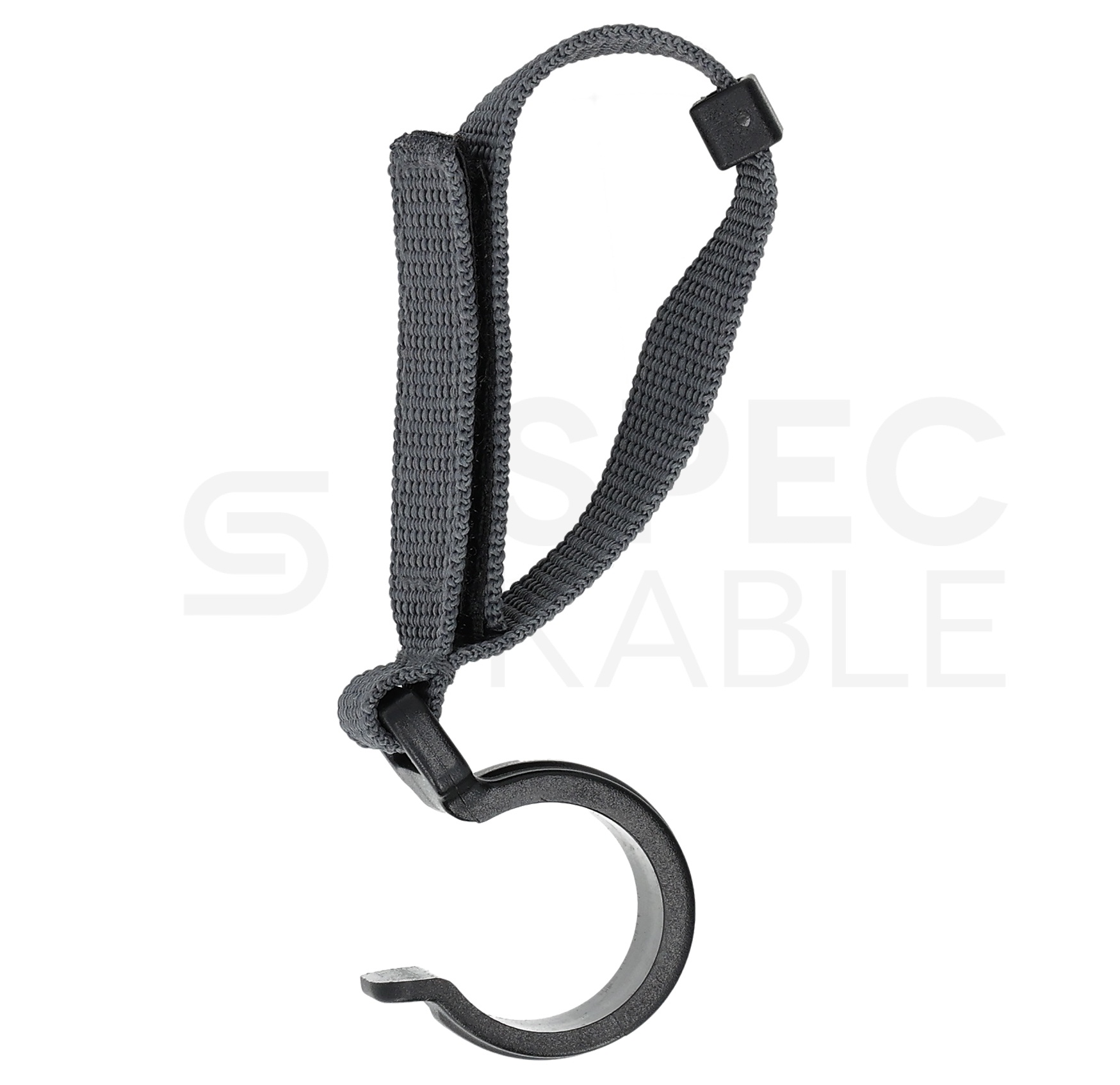

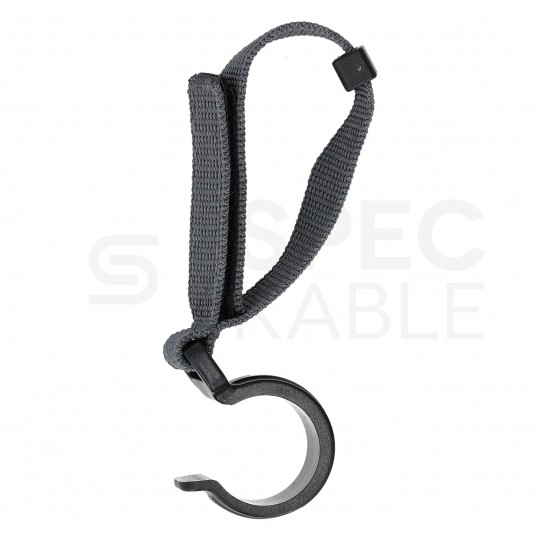

• Sztywny wieszak z haczykiem – WAPOZUCH1

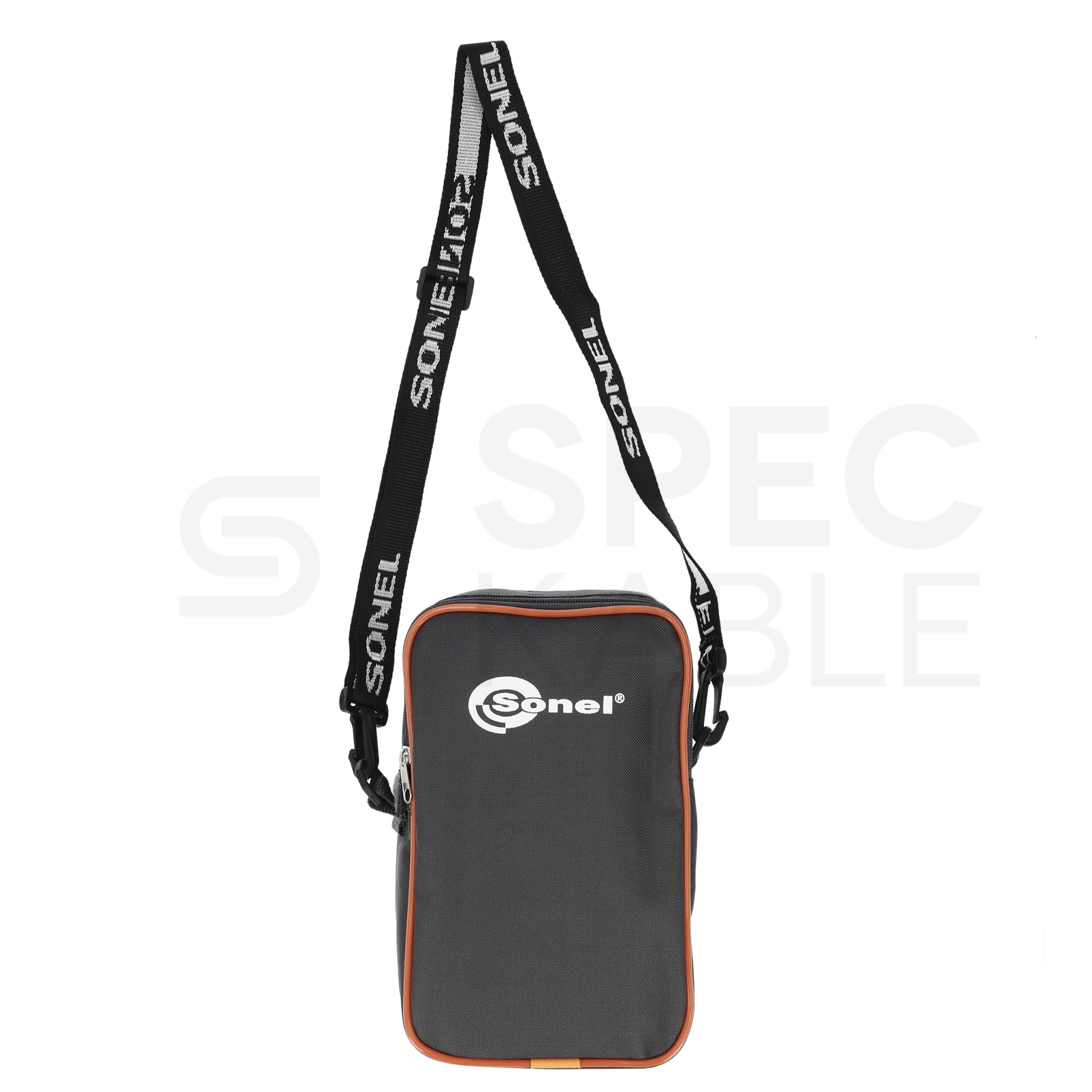

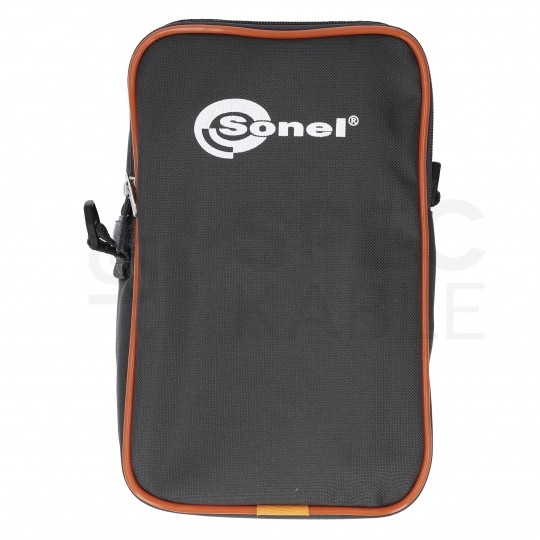

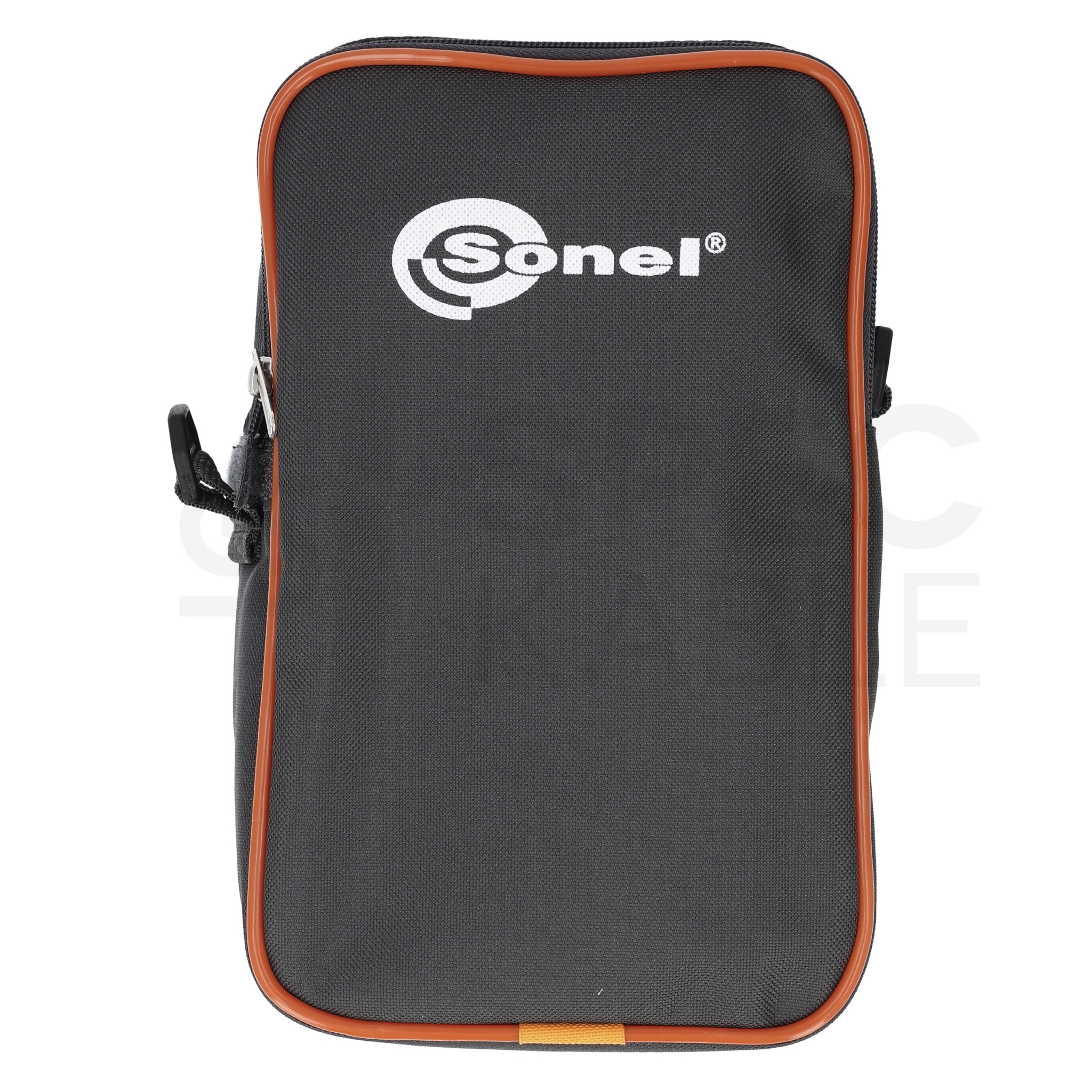

• Futerał M-13 – WAFUTM13
• Instrukcja obsługi
• Certyfikat kalibracji
• Karta gwarancyjna
• 4 baterie LR6

CAT III 400V

Miernik impedancji pętli zwarcia firmy Sonel został szczegółowo sprawdzony pod kątem maksymalnego przepięcia, jakie jest w stanie wytrzymać urządzenie.

Klasyfikacja CAT informuje użytkownika, w którym miejscu instalacji produkt jest bezpieczny.

Prezentowany produkt (nadajnik) gwarantuje odporność w kategorii pomiarowej III do 400V.

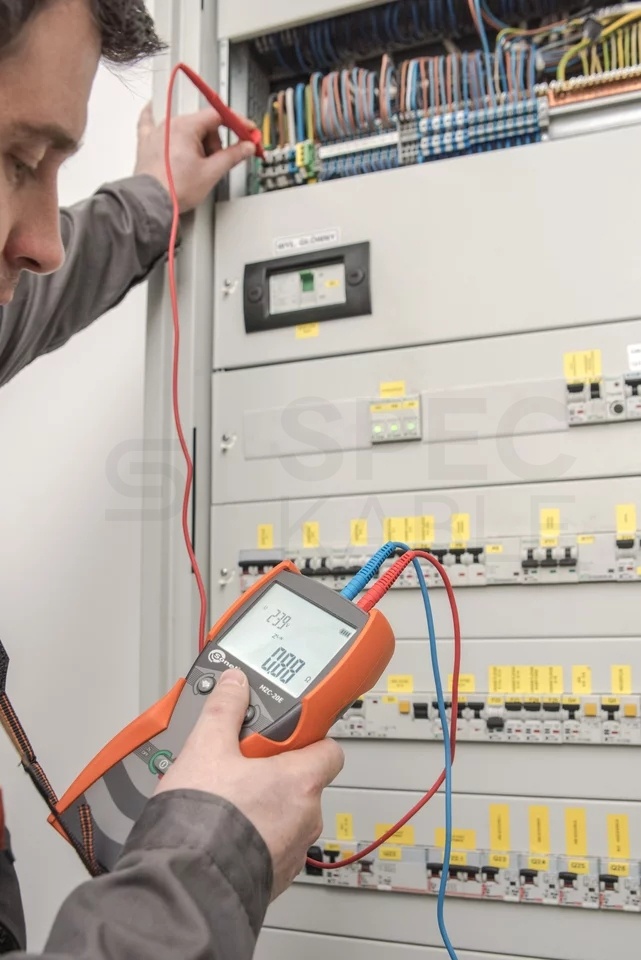

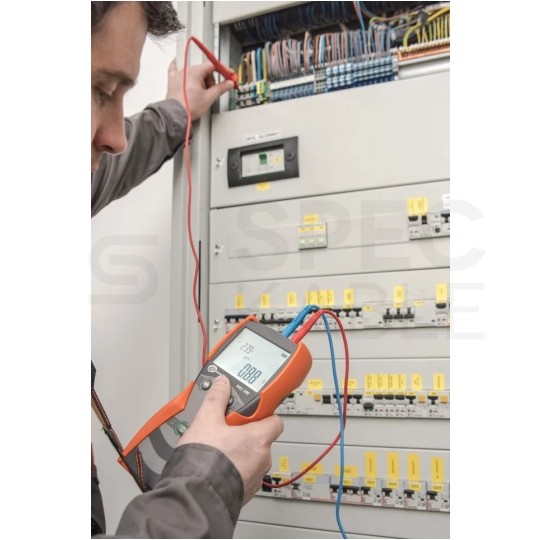

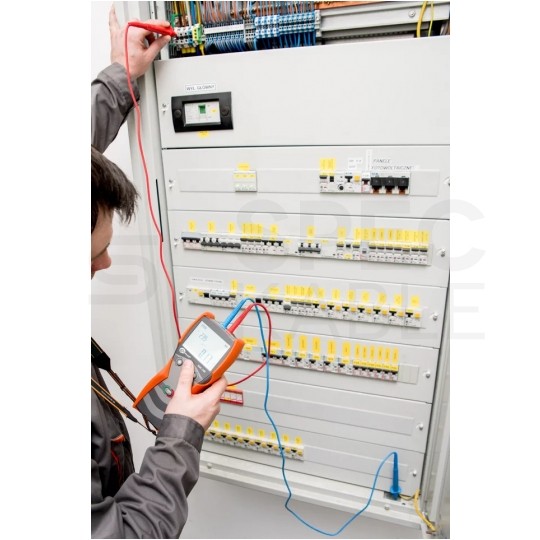

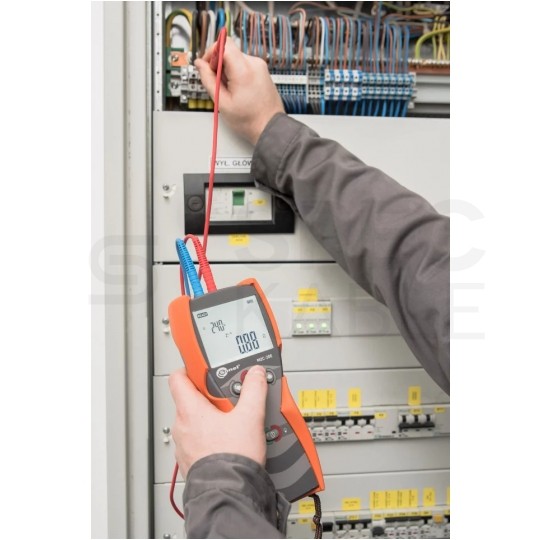

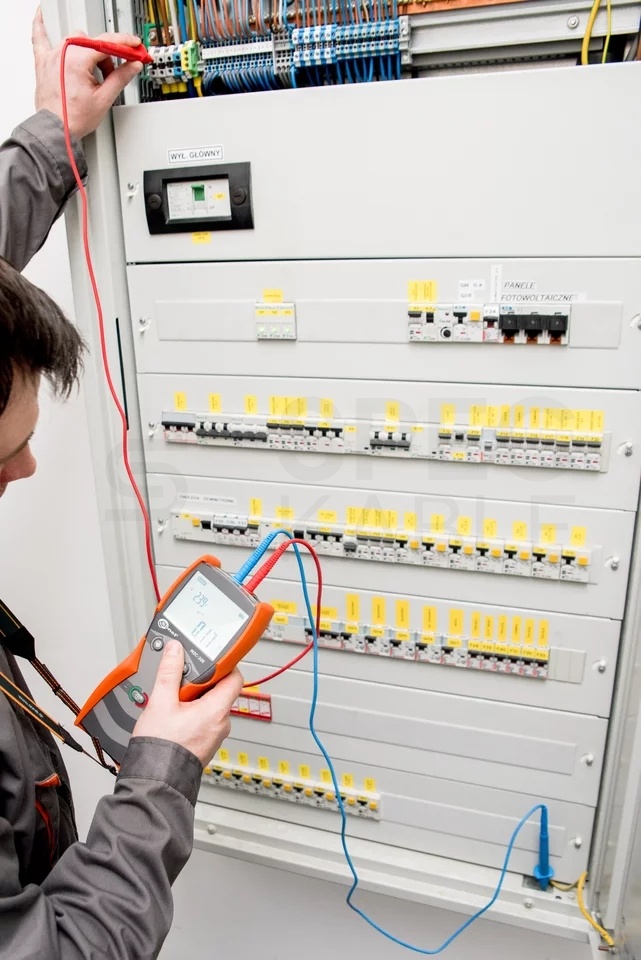

Zastosowanie

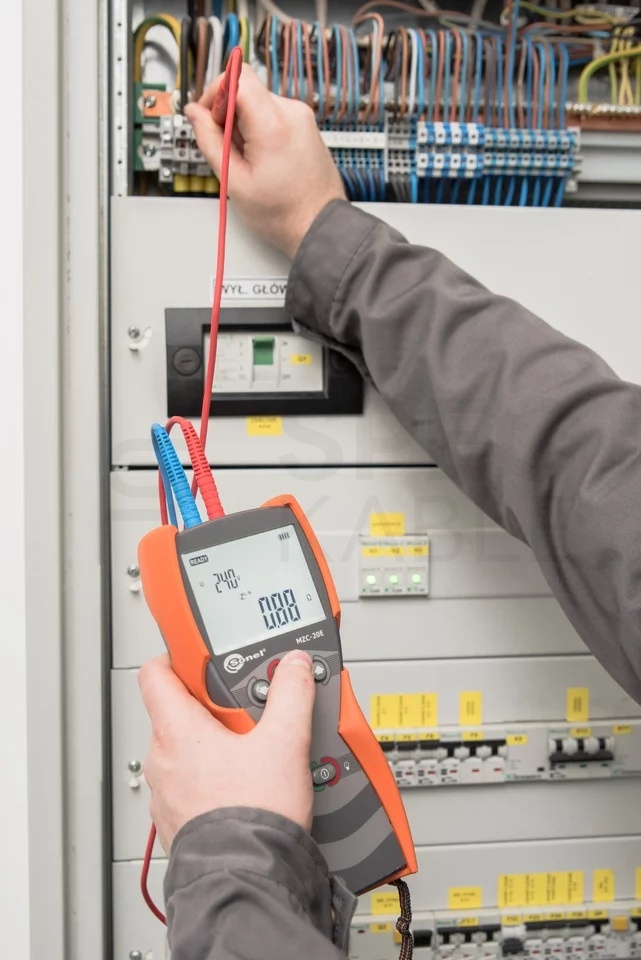

Miernik przeznaczony do pomiarów w obiektach zabezpieczonych wyłącznikami do 63 A, gdzie prądy zwarciowe osiągają 1 kA, czyli w:

• budownictwie mieszkaniowym,
• w domach jedno- i wielorodzinnych,
• w biurowcach,
• małych zakładach przemysłowych
• oraz wszystkich innych obiektach, które są wyposażone w instalację elektryczna niskiego napięcia.

Ponadto miernik stanowi przydatne narzędzie dla służb utrzymania ruchu.

Stopień szczelności IP67

System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.

Prezentowany nadajnik posiada następujące właściwości:

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed skutkami krótkotrwałego zanurzenia w wodzie (30 min na głębokość 0,15 m powyżej wierzchu obudowy lub 1 m powyżej spodu dla obudów niższych niż 0,85 m)

O producencie:

Sonel to jeden z największych polskich producentów przyrządów pomiarowych. Od ponad 25 lat produkują profesjonalne urządzenia przeznaczone do kontroli bezpieczeństwa, stanu technicznego, parametrów oraz jakości sieci zasilających.

Posiadają oni rekomendację Stowarzyszenia Elektryków Polskich (SEP) w zakresie produkcji, serwisu i projektowania przyrządów pomiarowych. Wysoka jakość wyrobów Sonel została wielokrotnie doceniona i wyróżniona na międzynarodowych targach elektrotechnicznych.

Bardzo szczegółowa specyfikacja techniczna urządzenia znajduje się w instrukcji obsługi, którą mogą Państwo pobrać z tej oferty, lub tutaj.
