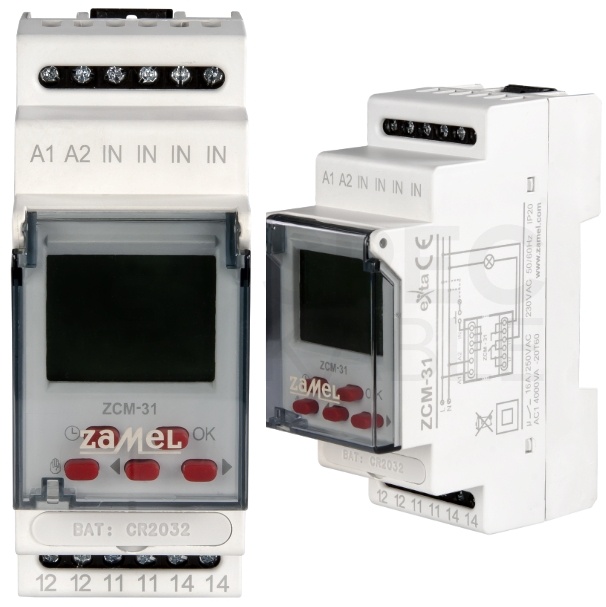

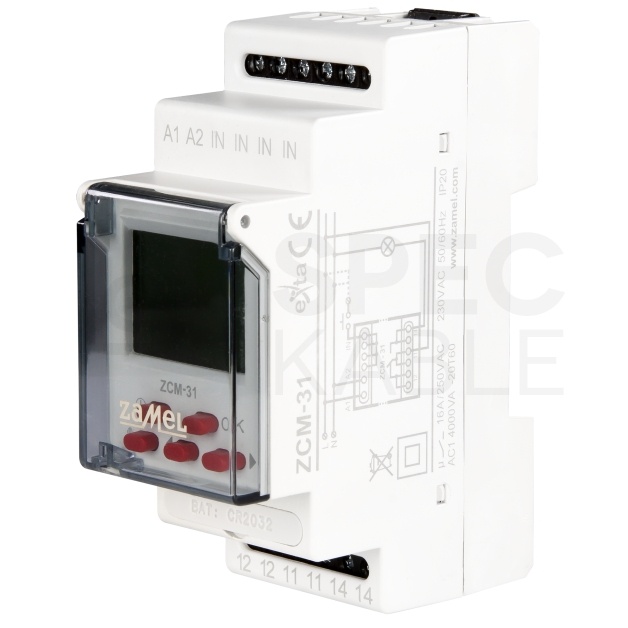

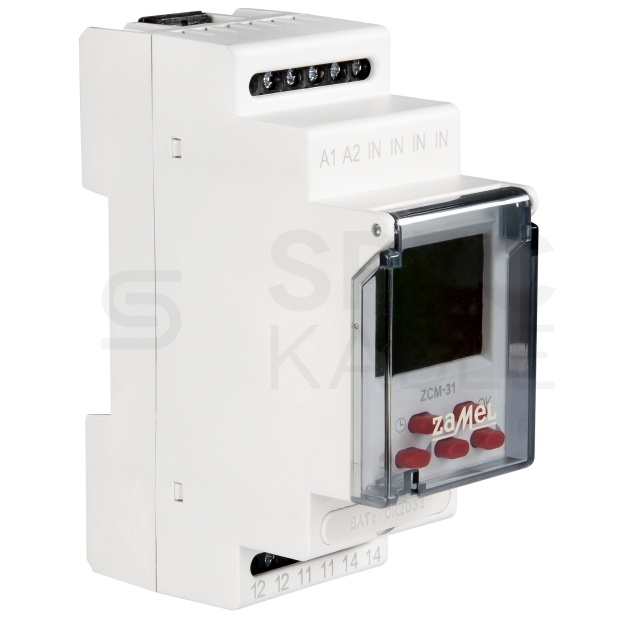

Wyłącznik czasowy astronomiczny ZCM-31 Zamel

Cyfrowe zegary sterujące ZCM-31 służą do realizacji funkcji czasowych w układach automatyki i sterowania.

Włączenie/ wyłączenie urządzenia związane jest ze wschodem i zachodem słońca (brzask i zmierzch cywilny). W obliczeniach czasu wschodu i zachodu słońca wykorzystywana jest informacja o współrzędnych geograficznych miejsca zainstalowania zegara, bieżąca data oraz przesunięcie względem czasu uniwersalnego. Układ oblicza koniec zmierzchu cywilnego, czyli fazę, w której środek tarczy słonecznej znajduje się na 6o kątowych poniżej horyzontu - tarcza słoneczna nie jest widoczna ale niebo podświetlone jest rozproszonym światłem słonecznym. Układ dodatkowo posiada funkcję programowanej przerwy nocnej oraz możliwość przesunięcia wyliczonego czasu wschodu/zachodu słońca w zakresie ±120 min. Konstrukcja obudowy umożliwia zamontowanie układu na szynie TH 35 oraz ewentualne zaplombowanie urządzenia. Konstrukcja układu gwarantuje bateryjne podtrzymanie wszelkich nastaw przy braku napięcia zasilającego.

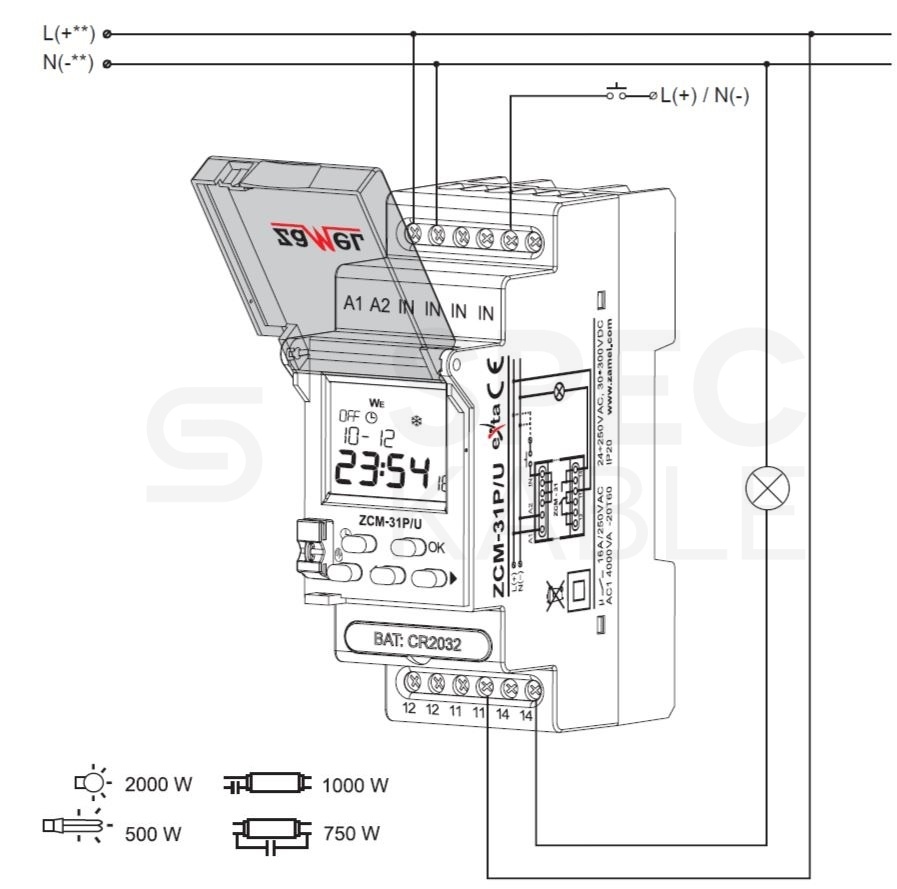

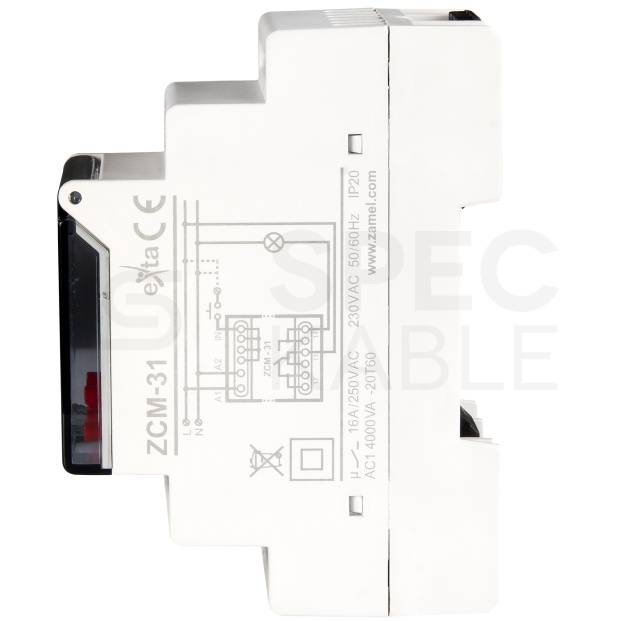

Dane techniczne:

• Zaciski zasilania: A1, A2
• Znamionowe napięcie zasilania: ZCM-31: 230 V AC~(-15 ÷ +10 %), ZCM-31P/U: 24 ÷ 250 V AC, 30 ÷ 300 V DC
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowy pobór prądu: ZCM-31: 1,5 W / 16 VA - czuwanie / załączony przekaźnik, ZCM-31P/U: 0,8 W / 1,4 VA - czuwanie, ZCM-31P/U: 1,5 W / 2,9 VA - załączony przekaźnik
• Liczba kanałów: 1
• Program: astronomiczny (brzask i zmierzch oficjalny)
• Tryby pracy: ręczny, automatyczny
• Zmiana czasu letni/zimowy: automatyczna, ręczna
• Kolor podświetlenia panelu LCD: bursztynowy
• Wejście zewnętrzne: tak
• Współpraca z pamięcią zewnętrzną: ZCM-31: nie
• ZCM-31P/U: tak
• Dokładność odmierzania czasu: maks. ±1 s / 24 h przy temp. 25 °C
• Czas podtrzymania zegara: 3 lata
• Czas podtrzymania programu: 10 lat
• Zaciski układu wyzwalania: IN, IN, IN, IN
• Zaciski zasilania odbiornika: 11, 12, 14
• Parametry styków przekaźnika: 1NO/NC-16 A/250 V AC1 4000 VA
• Liczba zacisków przyłączeniowych: 12
• Przekrój przewodów przyłączeniowych: 0,2 ÷ 2,50 mm2
• Temperatura pracy: -20 ÷ +60 oC
• Pozycja pracy: dowolna
• Mocowanie obudowy: szyna TH 35 (wg PN-EN 60715)
• Stopień ochrony obudowy: IP20 (PN-EN 60529)
• Klasa ochronności: II
• Kategoria przepięciowa: II
• Stopień zanieczyszczenia: 2
• Wymiary: dwumodułowa (35 mm) 90x35x66 mm
• Waga: 0,17 kg
• Zgodność z normami: PN-EN 60730-1; PN-EN 60730-2-7, PN-EN 61000-4-2,3,4,5,6,11

Cechy:

• sterowanie w zależności od bieżącej PN-EN 61000-4-2,3,4,5,6,11
• godziny w cyklu astronomicznym,
• obudowa dwumodułowa z klapką zabezpieczającą,
• wejście sterujące IN,
• podświetlenie wyświetlacza LCD,
• montaż na szynie TH 35.

Cechy funkcjonalne produktu:

• sterowanie w zależności od bieżącej godziny w cyklu astronomicznym
• podświetlenie wyświetlacza LCD,
• obudowa dwumodułowa z klapką zabezpieczającą
• montaż na szynie TH 35.
• wejście sterujące IN
• dwa wyjścia przekaźnikowe o maksymalnej obciążalności 16 A.

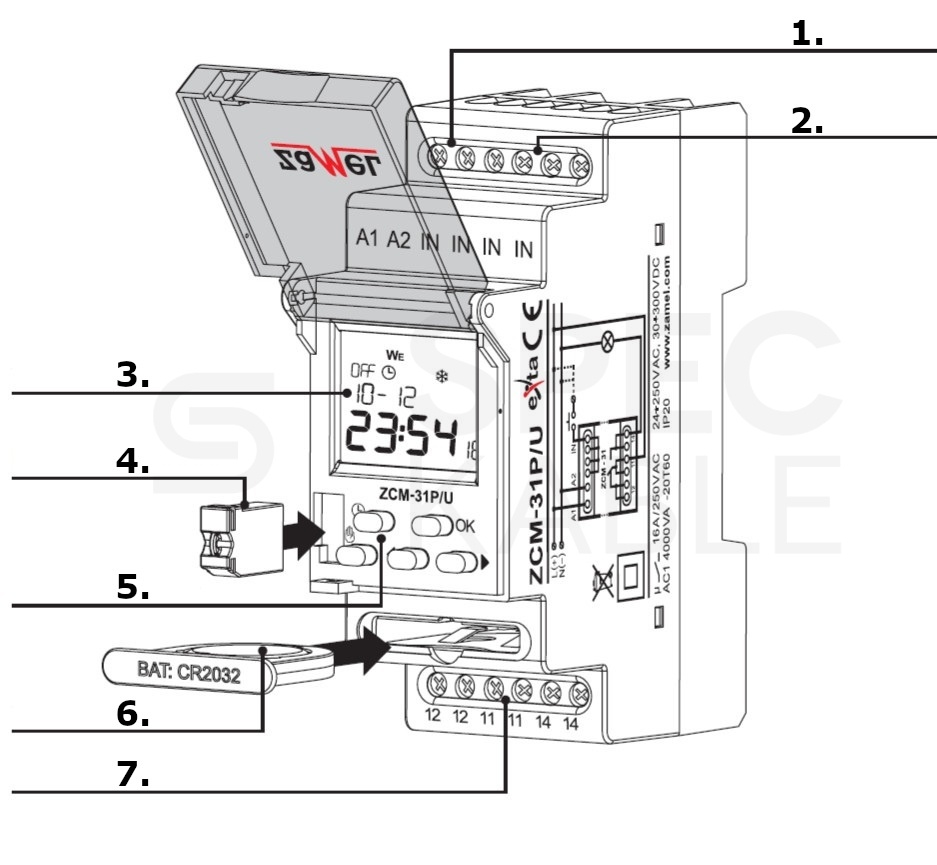

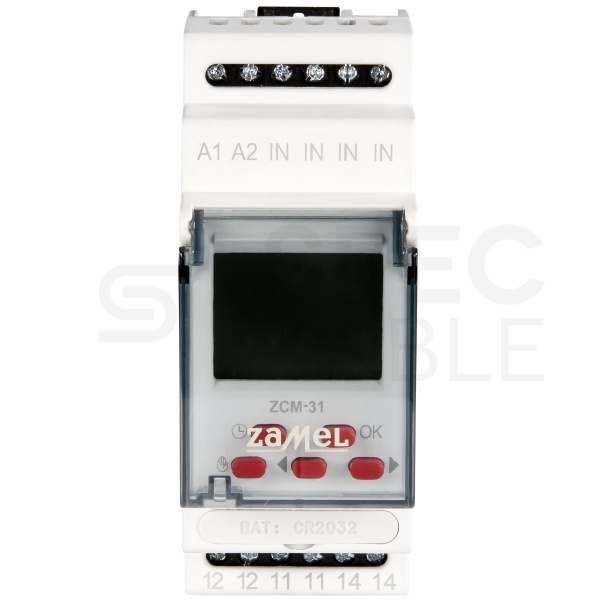

Budowa ZAMEL ZCM-31 :

1. Zaciski zasilania (A1, A2)
2. Zaciski układu wyzwalania* (IN, IN, IN, IN)
3. Wyświetlacz
4. Pamięć zewnętrzna**
5. Przyciski sterujące
6. Wymienna bateria
7. Zaciski wyjściowe przekaźnika(12, 12, 11, 11, 14, 14)

• * nie dotyczy ZCM-31
• ** dotyczy ZCM-31P/U

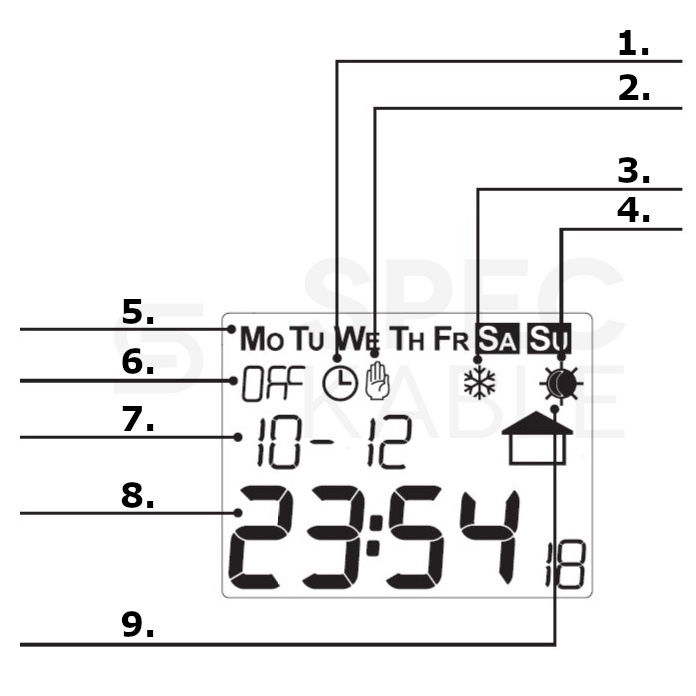

Budowa wyświetlacza:

1. Tryb automatyczny
2. Tryb ręczny
3. Czas zimowy
4. Czas letni
5. Dzień tygodnia
6. Stan przekaźnika
7. Pole informacyjne / data
8. Aktualny czas (gg:mm:ss)
9. Pora: dzień/noc
