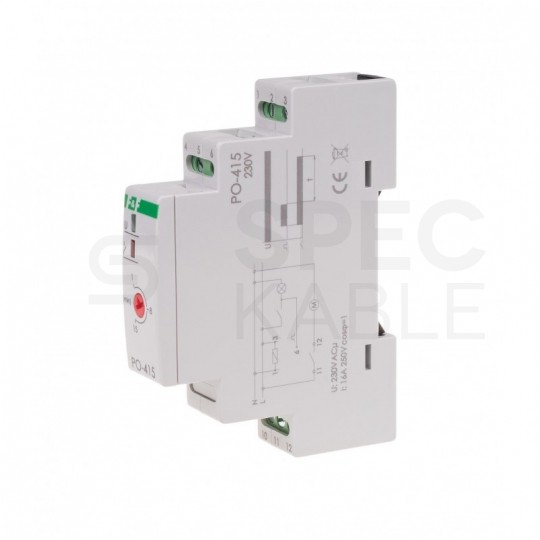

F&F Przekaźnik czasowy (0,1s - 15min) 230V 10A z opóźnionym wyłączaniem 1-modułowy PO-415

PRZEKAŹNIK CZASOWY Z OPÓŹNIONYM ODPADANIEM 1-15 min. F&F

Moduł przekaźnika czasowego | F&F PO-415

Przekaźnik czasowy służy do podtrzymania zasilania sterowanego odbiornika przez określony czas po zaniku napięcia sterującego, np. w układach wentylacji łazienkowej – załączanego wraz z oświetleniem – przez określony czas po wyłączeniu oświetlenia.

Przeznaczony do montażu na szynie 35 mm.

Działanie

Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Podanie napięcia sterującego S na przekaźnik powoduje jego zadziałanie i załączenie napięcia na sterowanym wentylatorze.

Po zaniku napięcia sterującego działanie odbiornika jest podtrzymywane przez czas podtrzymania t (nastawiany potencjometrem).

Po czasie t wyłączenie sterowanego wentylatora nastąpi automatycznie. W przypadku ponownego podania napięcia sterującego S przed upływem nastawionego czasu przekaźnik realizuje swoją funkcję pracy od początku.

Dane techniczne

• Producent: F&F
• Kod producenta: PO-415
• Tryb pracy: z opóźnionym odpadaniem
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 10 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: tak
• Prąd impulsu sterującego: mniej niż 300 mA
• Sygnalizacja stanu styku: LED czerwona
• Sygnalizacja zasilania: LED zielona
• Czas podtrzymania: 1÷15 min.
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0.4 Nm
• Pobór mocy: 0.56 W
• Temperatura pracy: -25 ÷ 50°C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Montaż:

1. Wyłączyć zasilanie.
2. Przekaźnik zamocować na szynie w skrzynce rozdzielczej.
3. Przewody zasilania podłączyć wg schematu zgodnie z oznaczeniami.
4. Do wejścia 6 przewód z napięciem sterującym.
5. Obwód załączanego odbiornika podłączyć szeregowo do zacisków 11-12.
6. Pokrętłem ustawić czas podtrzymania.

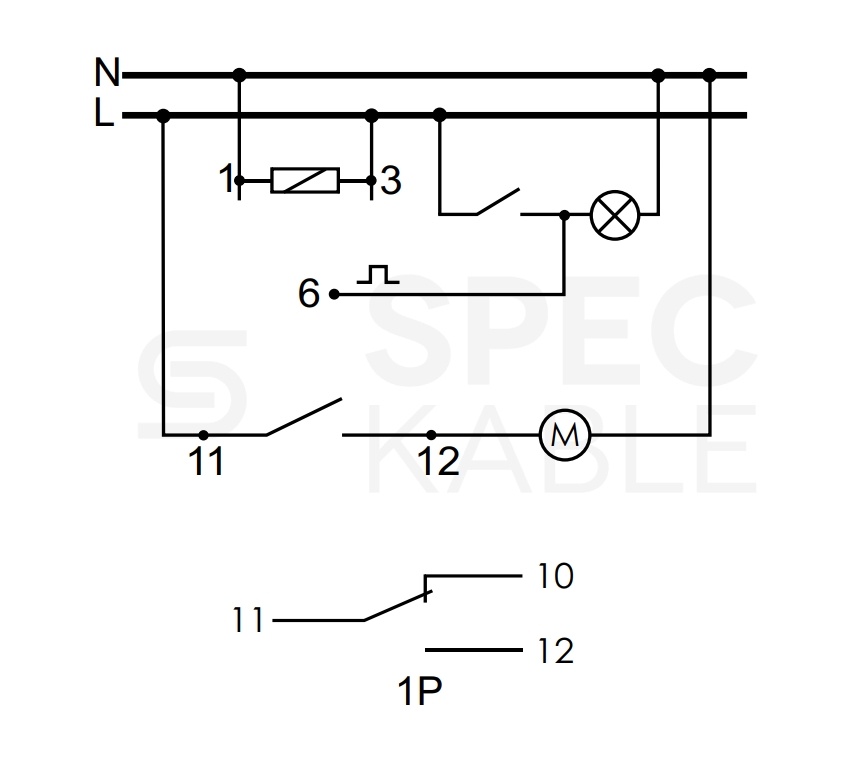

Schemat podłączenia:
