Hybrydowy inwerter, falownik sieciowy 3-fazowy 12kW IP65 V-TAC DEYE SG04LP3 10 LAT GWARANCJI

Hybrydowy inwerter, falownik sieciowy 3-fazowy 12kW IP65

V-TAC DEYE SG04LP3

Hybrydowy inwerter sieciowy V-TAC to zaawansowane urządzenie używane w systemach fotowoltaicznych, które łączy funkcje tradycyjnego inwertera sieciowego z możliwością zarządzania magazynem energii.

Charakteryzuje się wyjątkowymi cechami, takimi jak wysoki prąd ładowania i rozładowywania oraz możliwość pracy w trybie wyspowym z szczytową mocą chwilową wynoszącą dwukrotność mocy falownika.

Urządzenie posiada zaawansowany system monitorowania, kolorowy dotykowy ekran, możliwość podłączenia turbiny wiatrowej oraz funkcję "Time of use" wspierającą różne okresy ładowania i rozładowania akumulatora, co zapewnia stabilność i niezawodność działania.

Najważniejsze zalety:

• Główne wyjątkowe cechy falowników DEYE V-TAC
• Stosunek DC/AC Wynosi 1,3
• Prąd ładowania i rozładowywania aż do 240A.
• Możliwość działania w trybie wyspowym.
• Możliwość ustawienia ilości oddawania Energi elektrycznej do sieci od 0 do maksymalnej mocy falownika.
• W trybie off-grid szczytowa moc chwilowa wynosi dwukrotność mocy falownika (przez 10 s)
• Niezależny zapasowy port do podłączenia obciążenia dodatkowego, nie wymaga zastosowania urządzenia ATS
• Wbudowany port dla agregatu prądotwórczego, agregat ma możliwość doładowywania akumulatora baterii, dzięki czemu system działa automatycznie 24/7 ( możliwość sterowania załączeniem agregatu przez falownik)
• Możliwość podłączenia turbiny wiatrowej
• Dwie metody rozbudowy istniejącego systemu fotowoltaiki po stronie AC do systemu z magazynem energii
• Możliwość równoległego połączenia maks. 16 urządzeń trójfazowych
• "Time of use” - funkcja ta wspiera 6 różnych okresów dla ładowania i rozładowania akumulatora/baterii
• Zaawansowany system monitorowania spadków napięć w celu utrzymania wysokiej stabilności i niezawodności
• Kolorowy dotykowy ekran dający łatwość obsługi i utrzymania
• Wbudowany wyłącznik bezpieczeństwa zwiększający bezpieczeństwo obsługi
• Możliwość podłączenia dowolnego magazynu nisko napięciowego
• W zestawie z falownikiem znajdują się: Przekładniki, czujnik temperatury, Zestaw montażowy, WiFi
• Automatyczne przejście na zasilanie awaryjne w 0,4s

Dane techniczne:

• Producent: V-TAC
• Typ: Inwerter solarny
• Liczba faz: 3-faz
• Moc: 12kW
• Waga: 33,6kg
• Wymiary: 422x699.3x279mm
• Chłodzenie: naturalne
• Temperatura działania: -40 / 60°C
• Stopień szczelności: IP65
• Montaż: ścienny

Opis działania

W sytuacji kiedy nie mamy napięcia z instalacji PV, energia z sieci przechodzi przez inwerter do źródeł odbiorczych. Jeśli instalacja fotowoltaiczna zaczyna produkować prąd, wówczas źródła odbiorcze czerpią energię z instalacji PV.

W sytuacji kiedy mamy podłączony akumulator, a instalacja produkuje energię (nadmiar kierowany jest do ładowania akumulatorów) to źródła odbiorcze czerpią energię w pierwszej kolejności z instalacji PV (jeśli takie są ustawienia).

Pobierana energia nie przechodzi w takim wypadku przez akumulatory. Dopiero w sytuacji kiedy instalacja PV nie produkuje energii wówczas pobierana jest ona z akumulatora.

Inwerter hybrydowy

Najważniejszą cechą inwerterów jest możliwość budowy hybrydowych systemów zasilania bez zewnętrznego akumulatora, który ma znaczący wpływ na koszt i niezawodność sytemu oraz opłacalność inwestycji.

Komunikacja Wi-Fi za pośrednictwem aplikacji

Inwerter został wyposażony w system komunikacji Wi-Fi. Pozwalana on zarządzać inwerterem przy użyciu smartfona i darmowej aplikacji "SolarMan" dostępnej na systemy Android i iOS.

Dzięki połączeniu modułu Wi-Fi z aplikacją, użytkownicy mogą w pełni zdalnie monitorować i sterować pracą inwerterów.

Główne funkcje aplikacji:

• Przedstawia status urządzenia podczas normalnej pracy
• Umożliwia skonfigurowanie ustawień urządzenia po instalacji
• Powiadamia użytkowników o pojawieniu się ostrzeżenia lub alarmu
• Umożliwia użytkownikom wyszukiwanie danych w historii przetwornicy

Szerokie zastosowanie - stwórz swoją własną elektrownię!

Wyjściowe stabilne sinusoidalne napięcie zasilania 230V (220V,240V) doskonale nadaje się do zasilania wszelkich odbiorników energii elektrycznej, a wbudowany układ wspomagania przeciążeń rozruchowych pozwala na zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach.

Inwerter pozwala na bezproblemowe zasilanie różnych urządzeń domowych, czy biurowych. Z jego pomocą można zbudować własną mini elektrownię wspomaganą zasilaniem z sieci.

Standardowe systemy fotowoltaiczne Off-Grid zaplanowane są średnio na okres 25 lat bezawaryjnej pracy i nie wymagają w tym czasie specjalnej konserwacji.

Stopień szczelności IP65

System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.

Prezentowany produkt posiada następujące właściwości:

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony

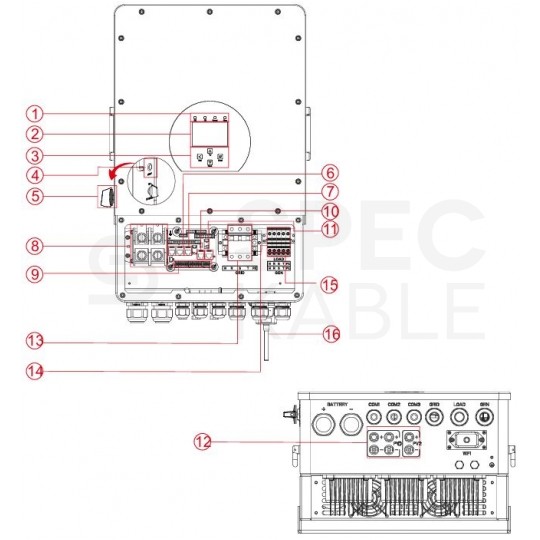

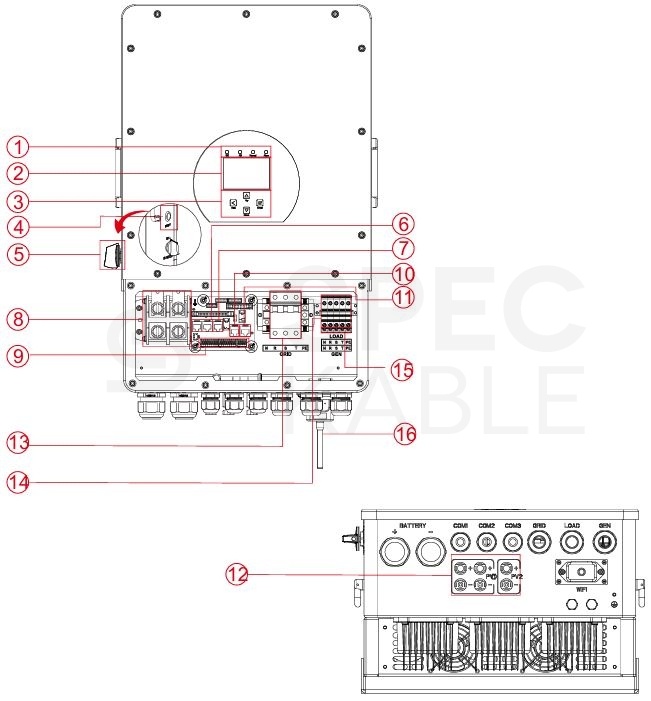

Budowa falownika:

1. Wskaźniki falownika
2. Wyświetlacz LCD
3. Przyciski funkcyjne
4. Przełącznik DC
5. Przycisk "Power on/o
6. Port RS 485
7. Port CAN
8. Złącza wejściowe akumulatora
9. Port funkcji
10. Port Meter_CON
11. Port równoległy
12. Wejście PV z dwoma MPPT
13. Siatka
14. Wejście generatora
15. Obciążenie
16. Interfejs WiFi

Współpraca z marką DEYE

Firma V-TAC szczególnie dumna jest ze swojej współpracy z gigantem wśród producentów falowników fotowoltaicznych - DEYE.

Korzystając z zaawansowanych technologii dostarczanych przez DEYE, V-TAC jest w stanie oferować swoim klientom produkty o wyższej jakości, efektywności energetycznej i niezawodności. Ta synergia między dwoma markami pozwala na ciągłe doskonalenie oferty, jednocześnie podkreślając zaangażowanie obu firm w promowanie zrównoważonego rozwoju i nowoczesnych technologii.

Współpraca z DEYE nie tylko wzmacnia pozycję V-TAC na rynku, ale także gwarantuje, że produkty marki są zawsze o krok przed konkurencją.

Producent - V-TAC

Od 2009 roku firma V-TAC stanowi jednego z wiodących dostawców innowacyjnych rozwiązań oświetleniowych na świecie, markując swoją obecność w ponad 70 krajach.

Specjalizując się w technologii LED, V-TAC oferuje produkty łączące oszczędność energii z długotrwałością, które już zastąpiły prawie 35 milionów tradycyjnych żarówek. Jakość ich produktów potwierdzona jest wieloma certyfikatami, a ich zaangażowanie zostało docenione poprzez umieszczenie marki na liście "1000 Companies to Inspire Europe" przez London Stock Exchange Group w 2016 roku.

Współpraca z takimi gigantami jak Samsung podkreśla wiarygodność i renomę V-TAC w branży oświetleniowej. Skoncentrowane na innowacyjności i zrównoważonym rozwoju, przedsiębiorstwo nieustannie dostarcza rozwiązania dostosowane do współczesnych potrzeb rynku.

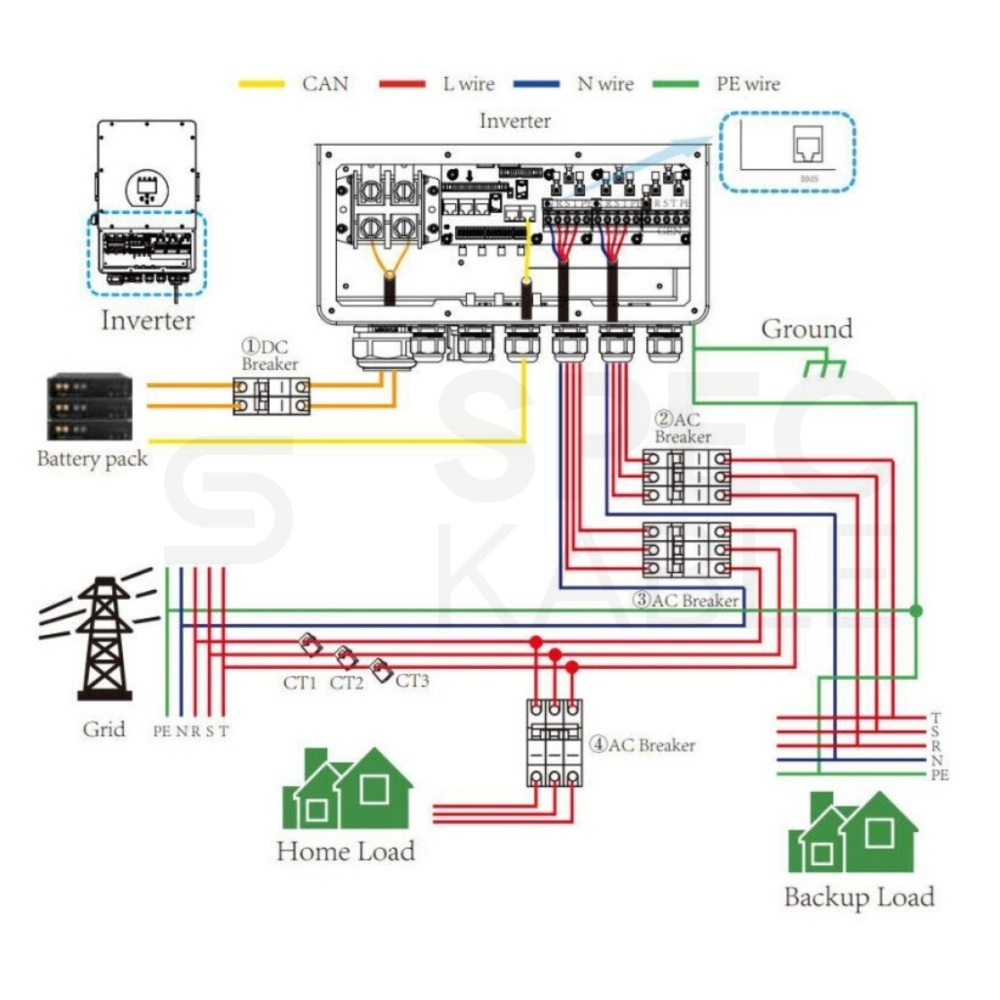

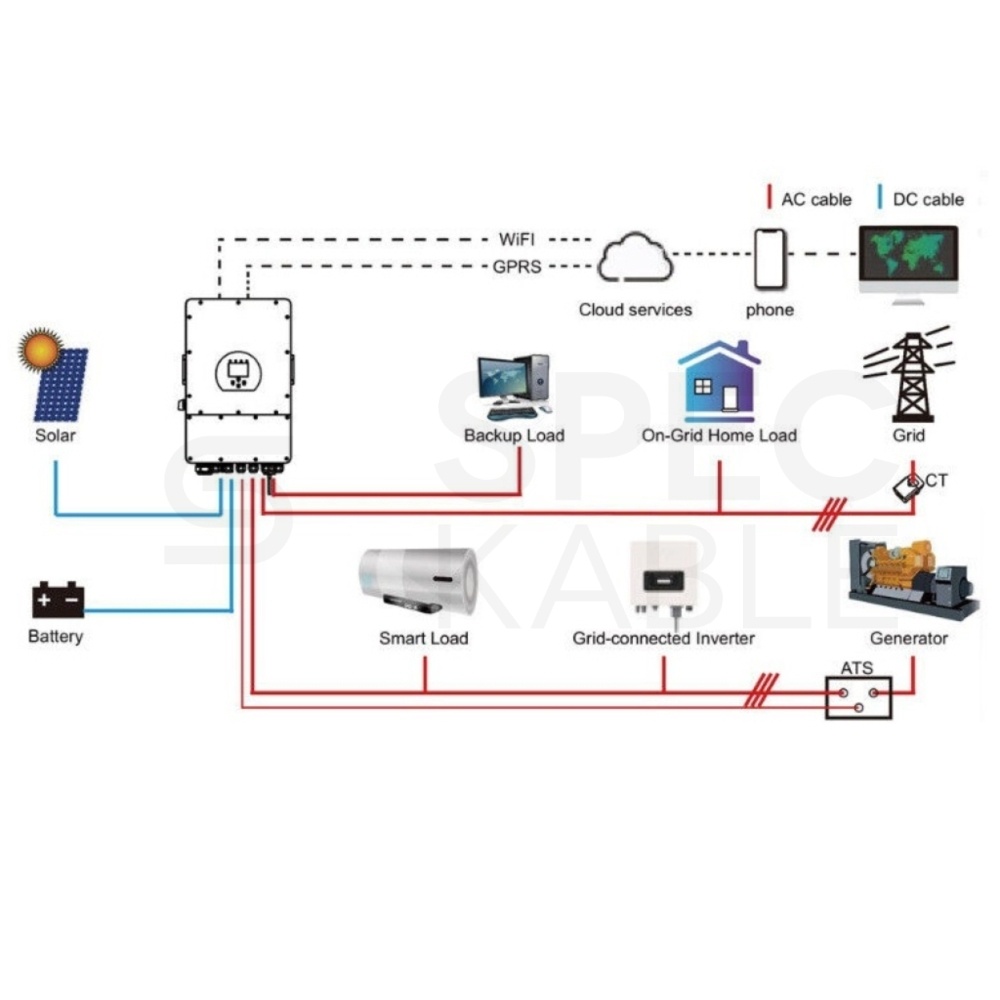

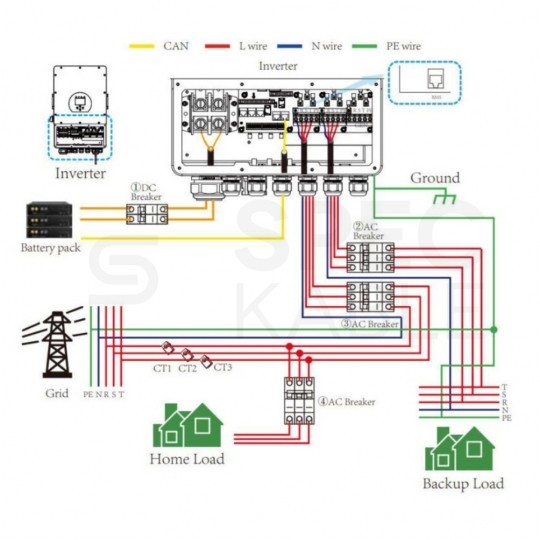

Schematy działania

Specyfikacja techniczna:

Parametry akumulatora

• Typ akumulatora: litowo - jonowy
• Zakres napięcia akumulatora: 40~60V
• Maks prąd ładowania: 240A
• Maks. prąd ładowania: 240A
• Krzywa ładowania: 3-stopniowa/wyrównanie
• Zewnętrzny czujnik temperatury: tak
• BMS: samoadaptacja

Wejście DC (od strony PV)

• Maks moc wejściowa: 15600A
• Znamionowe napięcie wejściowe DC: 550V
• Maks napięcie wyjściowe: 800V
• Min. napięcie wejściowe: 150V
• Napięcie startowe: 160V
• Zakres napięcia roboczego MPPT: 200-650
• Pełna moc zakresu napięcia MPPT: 350-650
• Maks prąd wejściowy: 34+17
• Maks prąd zwarciowy: 34+17
• Liczba MPPT / łańcuchów na MPPT: 2/2+1

Wyjście AC

• Moc znamionowa: 12000W
• Maks. moc wyjściowa: 13200W
• Moc szczytowa (off-grid): 2-krotnośc mocy znamionowej, 10s
• Znamionowy prąd: 18.2/17.4A
• Maks prąd wyjściowy: 27.3/26.1A
• Maks. prąd przemienny z sieci energetycznej: 50A
• Zakres częstotliwości sieci i napięcia pracy: 50/60Hz; 220/380, 230/400Vac
• Liczba faz: 3THDi: <3%

Sprawność:

• Max: 97,60%
• Europejska sprawność: 97%
• Sprawność układu MPPT: 99.9%

Zabezpieczenia:

• Ochrona odgromwoa wejścia PV
• Ochrona przed pracą wyspową
• Ochrona przed nieprawidlową polaryzacją wejścia PV
• Wykrywanie rezystora izolacji
• Jednostka monitorowania prądu resztkowego
• Wyjściowe zabezpieczenie nadprądowe
• Wyjściowa ochrona przed zwarciem
• Ochrona przed przepięciami wyjściowymi
• Ochrona SPD

Normy sieciowe:

• VDE4105, IEC61727/62116, VDE0126, AS4777.2, CEI 0 21, EN50549-1, G98, G99, C10-11, UNE217002, NBR16149/NBR16150

EMC/Standard:

• IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
