Softstarty – urządzenia do miękkiego startu silników elektrycznych

08.05.2024

Softstart to urządzenie zaprojektowane w celu płynnego rozruchu silników elektrycznych poprzez stopniowe zwiększanie napięcia, co pozwala na zmniejszenie nagłego obciążenia prądowego i mechanicznego. Ich zadaniem jest ograniczenie prądu rozruchowego, co przekłada się na wydłużenie żywotności silnika, redukcję zużycia energii oraz zmniejszenie ryzyka awarii związanych z przeciążeniami, czyniąc je idealnym rozwiązaniem dla aplikacji przemysłowych i komercyjnych.

Ich wszechstronność sprawia, że nadają się do wielu zastosowań, takich jak sterowanie pompami, wentylatorami, przenośnikami, sprężarkami, przenośnikami taśmowymi czy agregatami prądotwórczymi oraz innych maszyn przemysłowych.

W tym artykule skupimy się na softstartach popularnej marki wśród wszystkich specjalistów z dziedziny elektroniki, automatyki i oprogramowania – LOVATO Electric.

LOVATO - Sprawdź naszą ofertę!

Softstart z serii ADXN marki LOVATO Electric

ADXN to softstarty z kontrolą w dwóch fazach, przeznaczone do sterowania rozruchem i zatrzymywaniem silników asynchronicznych. Ich zaletą jest prostota konfiguracji, osiągnięta poprzez zredukowany zestaw parametrów, dzięki czemu programowanie staje się szybkie i łatwe. Dodatkowo ich kompaktowa obudowa o szerokości 45 mm pozwala na montaż w szafach sterowniczych o ograniczonej przestrzeni. Seria obejmuje trzy modele, które różnią się trybem programowania (regulacja za pomocą potencjometrów lub smartfonu z komunikacją NFC) oraz dostępnością funkcji.

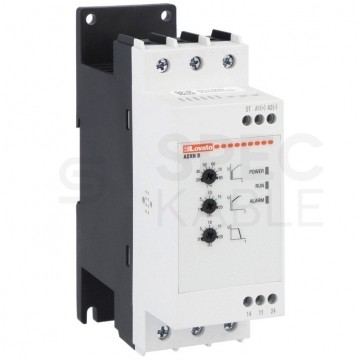

ADXNB – wersja podstawowa

Softstarty ADXNB to idealne rozwiązanie dla aplikacji, w których wymagane jest urządzenie z podstawowymi funkcjami oraz wyjątkowo prostą konfiguracją. Ustawienia są realizowane poprzez regulację trzech parametrów za pomocą potencjometrów umieszczonych na przednim panelu.

Charakterystyka ogólna:

Wbudowany przekaźnik bypass.
Ustawienia potencjometrami: czas rozruchu, czas zatrzymania i napięcie początkowe.
Rozruch rampą napięcia.
Zatrzymanie kontrolowane lub swobodny wybieg.
Wbudowane zabezpieczenie przed przegrzaniem.
Dwa wbudowane wyjścia przekaźnikowe, każde z zestykiem NO, do sygnalizacji: praca (Run) oraz TOR (Top of Ramp, rampa zakończona).

ADXNF – wersja z komunikacją NFC

Softstart ADXNF to model wyposażony w komunikację NFC, umożliwiającą programowanie za pomocą smartfonu i aplikacji LOVATO NFC. Fabryczne ustawienia oferują zestaw parametrów zoptymalizowanych do sterowania sprężarkami odśrodkowymi stosowanymi w systemach klimatyzacji, chillerach i pompach ciepła, ale można je dostosować do różnych urządzeń, takich jak pompy, wentylatory czy taśmociągi, korzystając z aplikacji na smartfony.

Charakterystyka ogólna:

Wbudowany przekaźnik bypass.
Ustawienia poprzez smartfonu z komunikacją NFC i aplikację LOVATO NFC, dostępną na iOS i Android w sklepach Google Play i App Store.
Ustawienia fabryczne z wstępnie skonfigurowanymi parametrami do sterowania sprężarkami odśrodkowymi.
Rozruch rampą napięcia.
Zatrzymanie kontrolowane lub swobodny wybieg.
Wbudowane zabezpieczenie przed przegrzaniem.
Dwa wbudowane wyjścia przekaźnikowe z zestykiem NO, o programowalnej funkcji (praca, TOR, alarm).
Idealny do sprężarek odśrodkowych stosowanych w klimatyzacji, chillerach i pompach.

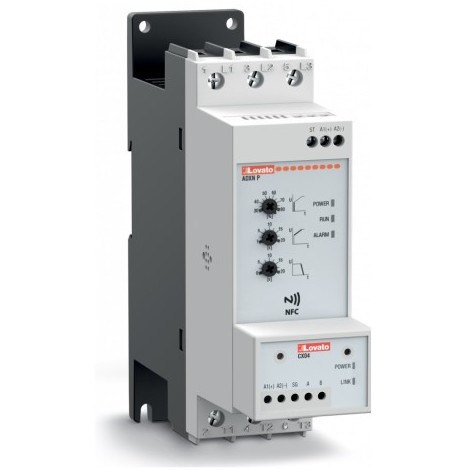

ADXNP – wersja zaawansowana

Softstart ADXNP oferuje elektroniczne zabezpieczenie termiczne silnika, realizowane przez wbudowane przekładniki prądowe, umożliwiając zarządzanie rampą rozruchu z ograniczeniem prądu, które dostosowuje się do zmiany obciążenia. Urządzenie posiada potencjometry na przednim panelu do ustawiania podstawowych parametrów, a także komunikację NFC i port optyczny dla zaawansowanych ustawień za pomocą smartfonu i aplikacji LOVATO NFC, z opcjonalnym portem komunikacji RS485 do integracji z siecią zarządzania zdalnego.

Charakterystyka ogólna:

Wbudowany przekaźnik bypass.
Wbudowana elektroniczna ochrona termiczna silnika.
Ustawienia parametrów bazowych za pomocą potencjometrów: czas rozruchu, czas zatrzymania, napięcie początkowe.
Ustawienia zaawansowanych parametrów, takich jak prąd znamionowy silnika, limit prądu rozruchowego, klasa ochrony termicznej i inne, poprzez komunikację NFC i aplikację.
Rozruch rampą napięcia z limitem prądu.
Zatrzymanie kontrolowane lub swobodny wybieg.
Wbudowane zabezpieczenie przed przegrzaniem.
Dwa wbudowane wyjścia przekaźnikowe, każde z zestykiem NO i programowalną funkcją.
Port optyczny na przednim panelu do podłączenia modułów CX01 (USB) i CX02 (Wi-Fi), umożliwiających programowanie, pobieranie danych oraz diagnostykę za pomocą komputera i oprogramowania Xpress lub smartfonów i tabletów z aplikacją LOVATO Sam1.
Opcjonalny port RS485 (CX04) z obsługą protokołów Modbus-RTU.
Idealny do sterowania pompami, wentylatorami, dmuchawami, taśmociągami, kompresorami i zastosowań ogólnych.

Kompatybilne akcesoria do softstartów

Akcesoria do softstartów ADXN i ADXNP znacząco rozszerzają funkcjonalność tych urządzeń, zapewniając optymalną wydajność i elastyczność w różnych zastosowaniach.

Dla modeli ADXN dostępne jest stałe przyłącze, umożliwiające bezpośredni montaż pod wyłącznikiem silnikowym SM1R, a także opcjonalny wentylator dla modeli o prądzie do 45 A, który zwiększa liczbę rozruchów na godzinę (modele 38 A i 45 A mają już wbudowane wentylatory w standardzie).

W przypadku modeli ADXNP, istnieją specjalistyczne urządzenia komunikacyjne, takie jak kabel optyczny USB do programowania i diagnostyki, moduł Wi-Fi do bezprzewodowego pobierania danych oraz moduł RS485 umożliwiający komunikację przez protokół Modbus-RTU. Te akcesoria ułatwiają programowanie, analizę i konfigurację softstartów, poprawiając efektywność ich działania i integrację z systemami sterowania.

Podsumowanie

Softstarty zapewniają precyzyjne i płynne sterowanie rozruchem oraz zatrzymaniem silników asynchronicznych, oferując różnorodne funkcje dostosowane do specyficznych potrzeb. Wersje te różnią się poziomem zaawansowania ustawień, od prostych potencjometrów po komunikację NFC i zaawansowaną integrację z siecią zarządzania zdalnego poprzez port RS485. Dodatkowe akcesoria, takie jak moduły komunikacyjne, wentylatory i stałe przyłącza, pozwalają na elastyczność, zwiększoną wydajność i efektywne monitorowanie, co czyni je idealnym rozwiązaniem dla różnych zastosowań przemysłowych.

LOVATO - Sprawdź naszą ofertę!

Sprawdź pełen katalog Lovato!

Jeśli szukasz najwyższej jakości rozwiązań elektrycznych, koniecznie sprawdź katalog Lovato! Znajdziesz w nim pełną ofertę produktów marki Lovato, które wyróżniają się innowacyjnością i niezawodnością. Niezależnie od tego, czy potrzebujesz produktów do automatyki przemysłowej, aparatury łączeniowej, czy osprzętu modułowego, w katalogu znajdziesz wszystko, czego potrzebujesz. Kliknij i sprawdź!

Sprawdź konfiguratory Lovato!

Chcesz szybko i łatwo znaleźć idealne rozwiązania elektryczne dla swojego projektu? Skorzystaj z konfiguratorów Lovato! Te narzędzia online zostały stworzone, aby pomóc Ci w doborze odpowiednich produktów i ich konfiguracji zgodnie z Twoimi projektami.

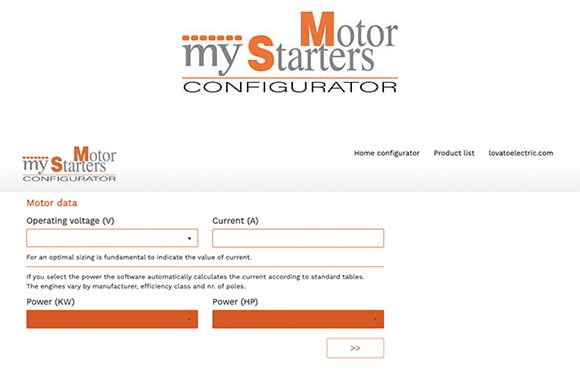

Konfigurator Rozruchu Silnika

Dobierz typ rozruchu do swojego silnika

Podaj dane silnika i wybierz typ rozruchu. Konfigurator pomoże Ci w doborze komponentów i akcesoriów. Zapoznaj się z kartami danych technicznych.

Konfigurator online >>

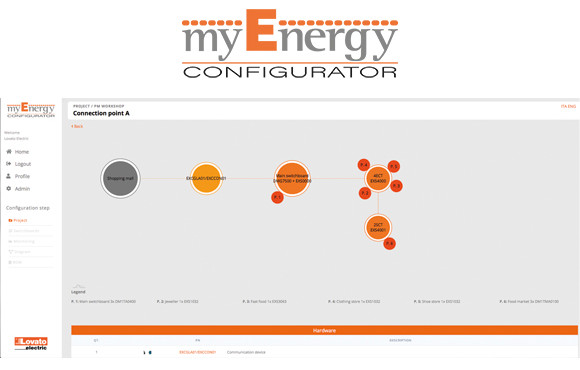

Zaprojektuj swój system zarządzania energią z pomocą konfiguratora: MyEnergy
