Lokalizator uszkodzeń kabli (reflektometr) SONEL TDR-420 WMPLTDR420

Lokalizator uszkodzeń kabli (reflektometr)

SONEL TDR-420

Reflektometr SONEL TDR-420 to zaawansowane urządzenie do lokalizacji uszkodzeń kabli energetycznych i telekomunikacyjnych, wyposażone w funkcje graficznego obrazu miejsca awarii oraz precyzyjnego pomiaru odległości z dokładnością 1%.

Jego główne korzyści obejmują możliwość szybkiego wykrywania przerw, zwarć i innych uszkodzeń w trudnych warunkach dzięki odpornej obudowie o szczelności IP67 oraz czytelnemu, kolorowemu wyświetlaczowi.

Produkt dedykowany jest profesjonalistom, takim jak elektromonterzy czy pracownicy utrzymania ruchu, którzy potrzebują niezawodnego narzędzia do precyzyjnych pomiarów i diagnozy kabli w różnych infrastrukturach.

Najważniejsze funkcje:

• Lokalizacja uszkodzeń kabli energetycznych i telekomunikacyjnych
• Dwa niezależne kursory do jednoczesnego określenia dwóch miejsc uszkodzeń i odległości między nimi
• Lokalizacja uszkodzeń kabli współosiowych
• Lokalizacja uszkodzeń okablowania infrastrukturalnego
• Wykrywanie przerw, zwarć, uszkodzeń spowodowanych zawilgoceniem oraz innych zmian impedancji kabli
• Graficzny obraz uszkodzenia kabla wraz ze wskazaniem odległości do miejsca usterki na ekranie

Przeznaczenie:

• Do pomiaru kabli koncentrycznych
• Do pomiaru kabli ekranowanych
• Do pomiaru skrętek parowych
• Do pomiaru przewodów wielożyłowych
• Do pomiaru rur preizolowanych
• Do trybu identyfikacji żył (TONE)

Dane techniczne:

• Producent: Sonel
• Typ: Reflektometr, lokalizator uszkodzeń kabli
• Model: TDR-420

Zakresy Pomiarowe

• Wysokości w stopach (ft): 20, 45, 90, 180, 360, 750, 1500, 3000, 6000, 10000, 20000 ft
• Wysokości w metrach (m): 7 m, 15 m, 30 m, 60 m, 120 m, 250 m, 500 m, 1 km, 2 km, 3 km, 6 km

Dokładność i Rozdzielczość

• Dokładność: 1% wybranego zakresu
• Rozdzielczość: około 1% zakresu

Przewody i Współczynniki

• Minimalna długość przewodu: 4 m
• Współczynnik propagacji: 10–99% lub 15–148,5 m/μs

Parametry Wyjściowe

• Impuls wyjściowy: 5 Vp-p (dla obwodu otwartego)
• Impedancja wyjściowa: 25, 50, 75, 100, 125 i 200 Ω
• Szerokość impulsu: 3 ns–3 μs (w zależności od zakresu)

Tryby Skanowania

• Częstotliwość skanowania: do 3 skanów na sekundę lub skan pojedynczy (tryb ONCE)

Dane techniczne c.d:

Sygnał Akustyczny

• Generowany sygnał: 810–1100 Hz

Zasilanie

• Czas pracy: do 8 godzin ciągłego skanowania
• Zasilanie: 4 x baterie alkaliczne 1,5 V typu AA lub 4 x akumulatory NiMH AA
• Automatyczne wyłączenie: 1, 3, 5, 10, 15 minut lub wyłączone

Wyświetlacz

• Typ: kolorowy 3,5” LCD TFT
• Rozdzielczość: 320x240 pikseli

Zabezpieczenia

• Zabezpieczenie prądowe: 400 V DC / 250 V AC

Warunki Pracy

• Temperatura pracy: -20…+70°C
• Temperatura przechowywania: -30…+80°C

Wymiary i Waga

• Wymiary: 220 x 98 x 58 mm
• Waga: 487 g

Standardy

• Kompatybilność elektromagnetyczna (EMC): PN-EN 61326-1
• Stopień ochrony / szczelność: IP67

W zestawie:

W skład standardowego kompletu dostarczanego przez producenta wchodzą:

• Reflektor TDR-420

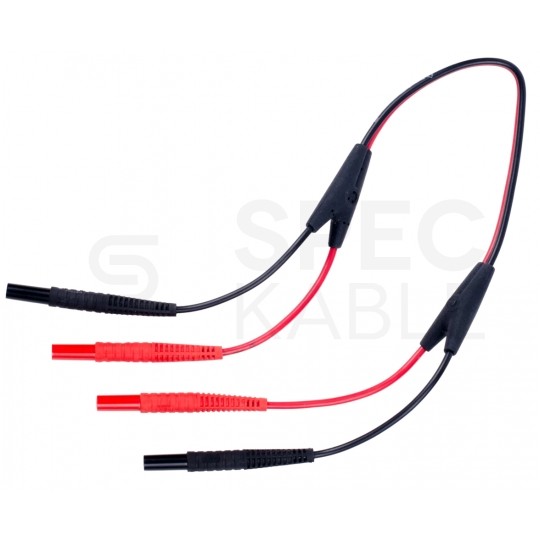

• Przewód dwużyłowy 0,6 m - WAPRZ0X6DZBB
• Krokodylki: Czerwony: 1 kV, 20 A Kod: WAKRORE20K02; Czarny: 1 kV, 20 A Kod: WAKROBL20K01
• 4 x bateria alkaliczna 1,5 V AA
• Szelki typ M1; Kod: WAPOZSZE

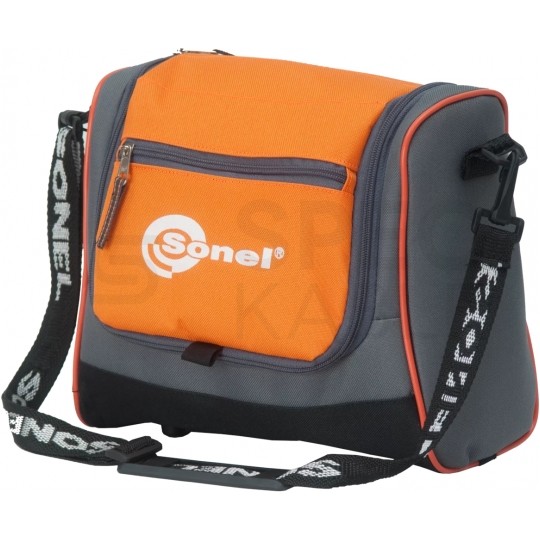

• Futerał M-6; Kod: WAFUTM6

Zastosowanie

Reflektometr TDR-420 przeznaczony jest do lokalizacji uszkodzeń w przewodach metalowych.

Produkt jest dedykowany dla:

• hurtowni elektrycznych i detalicznych sprzedawców kabli,
• elektromonterów i pracowników pogotowia elektroenergetycznego,
• pracowników utrzymania ruchu,
• elektryków budowlanych.

Przyrząd spełnia oczekiwania wszystkich osób, którzy muszą odnaleźć dokładne miejsce uszkodzenia oraz końca przewodu zarówno w przewodach energetycznych czy telekomunikacyjnych.

Możliwości urządzenia

Reflektometr firmy SONEL cechuje się dalekim zasięgiem działania do 6000 m, bardzo małym błędem pomiarowym (na poziomie 1%) oraz możliwością regulacji współczynnika propagacji i impedancji falowej badanego przewodu.

Określenie odległości do dwóch uszkodzeń oraz dystansu między nimi nie będzie teraz problemem dzięki zastosowaniu funkcji dwóch kursorów

Łatwość odczytu

Reflektometr TDR-420 wyposażony jest w czytelny, kolorowy wyświetlacz, który dzięki rozdzielczości 320 x 240 pikseli pozwala na jeszcze dokładniejsze wskazanie miejsca uszkodzenia.

Wbudowany system pomocy

W urządzeniu TDR-420 dodano funkcję podręcznej pomocy, która ułatwia interpretację otrzymanego wyniku pomiaru w trakcie jego trwania.

Dzięki tej funkcji użytkownik w krótkim czasie jest w stanie określić typ anomalii, jaka występuje na badanym odcinku kablowym poprzez porównanie reflektogramu na wyświetlaczu z typowymi kształtami uszkodzeń.

Odporna i praktyczna obudowa

W odpowiedzi na potrzeby klientów, TDR-420 zaprojektowano do pracy w trudnych warunkach środowiskowych. Ochronę przed wnikaniem wody i pyłów zapewnia unikalna obudowa o szczelności IP67.

Dodatkowym atutem jest pokrycie obudowy elastomerem, który jednocześnie zapobiega wyślizgnięciu się urządzenia z dłoni oraz zapewnia ochronę przed skutkami przypadkowych upadków.

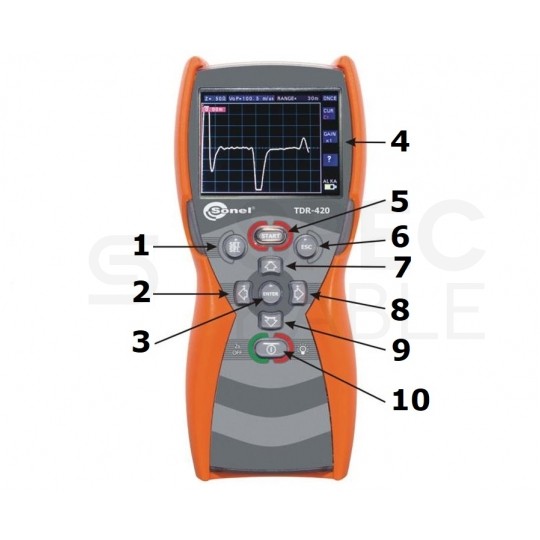

Budowa miernika:

1. SET/SEL - przełączania między ustawieniami
2. W LEWO - przesuwanie kursora w lewo
3. ENTER - zatwierdzanie zmian
4. Wyświetlacz LCD
5. START - wyzwolenie pomiaru
6. ESC - anulowanie zmian
7. W GÓRĘ - zwiększenie wartości
8. W PRAWO - przesuwanie kursora w prawo
9. W DÓŁ - zmniejszanie wartości
10. ON/OFF/LATARKA - włączanie/wyłączenie miernika, włączenie podświetlenia przycisków

Stopień szczelności IP67

System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.

Prezentowany produkt posiada następujące właściwości:

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed skutkami krótkotrwałego zanurzenia w wodzie (30 min na głębokość 0,15 m powyżej wierzchu obudowy lub 1 m powyżej spodu dla obudów niższych niż 0,85 m)

O producencie:

Sonel to jeden z największych polskich producentów przyrządów pomiarowych. Od ponad 25 lat produkują profesjonalne urządzenia przeznaczone do kontroli bezpieczeństwa, stanu technicznego, parametrów oraz jakości sieci zasilających.

Posiadają oni rekomendację Stowarzyszenia Elektryków Polskich (SEP) w zakresie produkcji, serwisu i projektowania przyrządów pomiarowych. Wysoka jakość wyrobów Sonel została wielokrotnie doceniona i wyróżniona na międzynarodowych targach elektrotechnicznych.
