Rozdzielnica gniazdowa 1x16A 1x32A 400V, 4x16A 230V IP65 Mi-GN/Z 400002 HENSEL

Rozdzielnica gniazdowa 1x16A 1x32A 400V, 4x16A 230V IP65

HENSEL Mi-GN/Z 400002

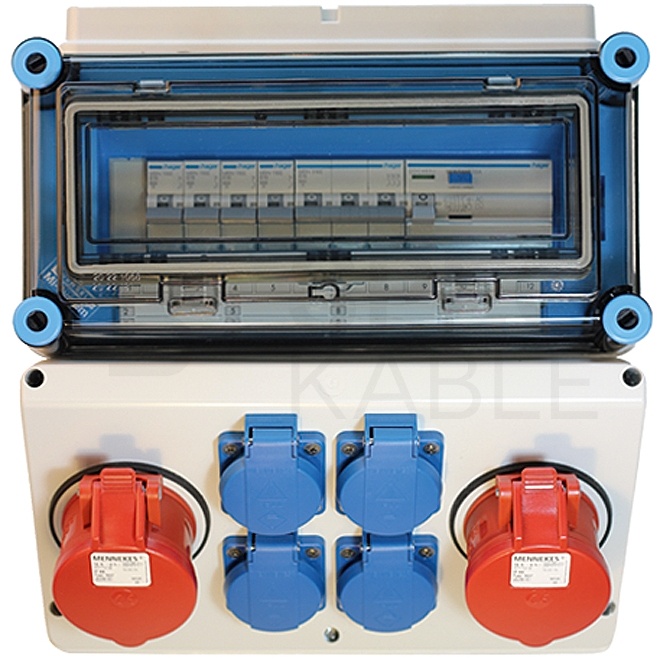

Rozdzielnica budowlana HENSEL Mi-GN/Z 400002 to zaawansowane urządzenie przeznaczone do zapewnienia bezpiecznego i stabilnego zasilania na placach budowy, w zakładach przemysłowych oraz podczas prac instalacyjnych.

Dzięki wysokiej odporności na warunki atmosferyczne i stopniowi ochrony IP65, gwarantuje niezawodność nawet w wymagających środowiskach pracy.

Solidna konstrukcja z poliweglanu (PC) oraz zastosowanie wysokiej jakości komponentów sprawiają, że rozdzielnica jest trwała, odporna na uszkodzenia mechaniczne oraz bezpieczna w użytkowaniu.

Najważniejsze funkcje:

• Uniwersalne zastosowanie – idealna na place budowy, do zakładów przemysłowych, warsztatów i terenów zielonych
• Wysoka odporność na czynniki zewnętrzne – obudowa z wytrzymałego poliweglanu (PC), stopień ochrony IP65
• Odporność na mycie ciśnieniowe – wytrzymuje spryskiwanie myjką wysokociśnieniową (do 100 bar, 80°C)
• Zabezpieczenia nadprądowe – 2 x 16 A, charakterystyka B (1-bieg.), 1 x 16 A, charakterystyka C (3-bieg.), 1 x 32 A, charakterystyka C, (3-bieg.)
• Zabezpieczenie różnicowo-prądowe – 1 x 63 A, 4-bieg., 30 mA
• Wygodne podłączenie przewodów – zaciski przyłączeniowe na 2 kable o przekroju do 5 x 10 mm² (Cu/Al)
• Łatwa obsługa i bezpieczeństwo – okienko rewizyjne aparatury modułowej, zamki pokrywy otwierane wkrętakiem
• Zgodność z normami – spełnia wymagania PN-EN 61439-3

W zestawie:

Prezentowana rozdzielnica jest wyposażona w poszczególne elementy. W jej skład wchodzą:

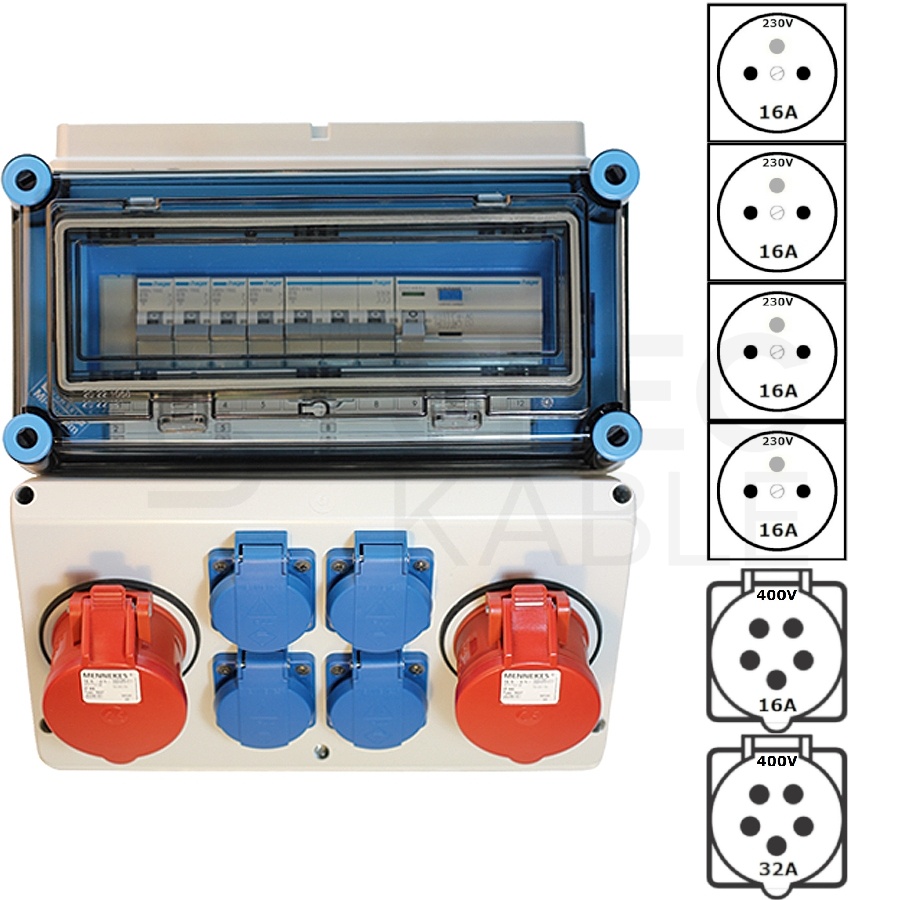

• Obudowa rozdzielnicy IP65
• Gniazda 400V: 1 x 16 A, 5-bieg., 400 V, 50-60 Hz, 6h; 1 x 32 A, 5-bieg., 400 V, 50-60 Hz, 6h;
• Gniazda 230V: 4 x 16 A, 2-bieg., + PE,
• Zabezpieczenia nadprądowe: 2 x 16 A, charakterystyka B, 1-bieg.,
• Zabezpieczenia nadprądowe: 1 x 16 A, charakterystyka C, 3-bieg.
• Zabezpieczenia nadprądowe: 1 x 32 A, charakterystyka C, 3-bieg.
• Zabezpiecznia rożnicowo-prądowe: 1 x 63 A, 4-bieg., 30 mA
• Zaciski przyłączeniowe na 2 kable o przekroju do 5 x 10 mm², Cu/Al
• Okienko rewizyjne aparatury modułowej

Dane techniczne:

• Producent: Hensel
• Typ: Rozdzielnica budowlana gniazdowa
• Materiał: Poliuretan (PC)
• Kolor: Szary, RAL 7035
• Klasa ochronności: II
• Temperatura pracy: -5°C do +40°C (średnia 24 h: +35°C)
• Wilgotność względna: do 50% przy 40°C, krótkotrwale do 100% przy 25°C
• Odporność mechaniczna: IK08 (5 Joule)
• Odporność na ogień: Próba rozżarzonego drutu 960°C (IEC 60695-2-11), UL Subject 94: V-2
• Bezhalogenowa i bezsilikonowa – spełnia normę IEC 60754-2 dotyczącą korozyjności gazów pożarowych

Zastosowanie:

Rozdzielnica budowlana marki HENSEL została zaprojektowana z myślą o wsparciu szerokiego spektrum prac, między innymi:

• Na placach budowy i obszarach prac drogowych - gdzie niezbędne jest niezawodne źródło zasilania do obsługi ciężkiego sprzętu i narzędzi elektrycznych
• W zakładach przemysłowych, warsztatach i garażach - ułatwia podłączenie maszyn i urządzeń wymagających dostępu do gniazd siłowych, zwiększając efektywność pracy i bezpieczeństwo użytkowania.
• Budowy domu - stanowi kluczowe rozwiązanie dla zapewnienia ciągłego dostępu do energii elektrycznej, co jest niezbędne do prowadzenia różnorodnych prac instalacyjnych i wykończeniowych.
• Do zasilania w energię elektryczną terenów zielonych i imprez masowych na świeżym powietrzu.

Klasa szczelności IP65 (EN60529)

System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.

Prezentowany produkt posiada następujące właściwości:

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony

O producencie:

Firma HENSEL, z ponad 90-letnim doświadczeniem na rynku, jest globalnym, rodzinnym przedsiębiorstwem specjalizującym się w bezpiecznej dystrybucji energii elektrycznej w przemyśle, handlu i infrastrukturze.

Zatrudniając blisko 1000 pracowników i posiadając 13 spółek zależnych na świecie, HENSEL aktywnie wspiera transformację energetyczną, oferując innowacyjne rozwiązania dla fotowoltaiki i e-mobilności.

Produkty firmy, które spełniają rygorystyczne normy jakości, są dedykowane instalacjom elektrycznym w trudnych warunkach, a wszystkie zakłady produkcyjne spełniają wymagania normy DIN EN ISO 9001-2015.

Szczegółowa specyfikacja techniczna:

Zakres zastosowań

• Nadaje się do pomieszczeń oraz osłoniętych instalacji zewnętrznych.
• Należy uwzględnić wpływ warunków atmosferycznych na zainstalowane urządzenia, m.in. minimalną i maksymalną temperaturę otoczenia oraz możliwość kondensacji pary wodnej

Odporność na przypadkowe strugi wody

• Odporność przy okazjonalnych procesach czyszczenia (bezpośrednie spryskiwanie) myjką wysokociśnieniową bez dodatków do czyszczenia.
• Parametry wody: ciśnienie maks. 100 bar, temperatura maks. 80°C, minimalna odległość 0,15 m.
• Spełnia wymagania IP69, pod warunkiem, że obudowa jest pojedyncza, bez zamontowanych aparatów i bez połączenia z inną obudową.
• Obudowa i dławnice muszą mieć stopień ochrony co najmniej IP65.

Temperatura otoczenia

• Średnia wartość na 24 godziny: +35°C
• Maksymalna wartość: +40°C
• Minimalna wartość: -5°C

Względna wilgotność powietrza

• 50% przy 40°C
• 100% przy 25°C (krótkotrwałe)

Ochrona pożarowa przy błędach wewnętrznych

• Minimalne wymagania zgodnie z normami dla urządzeń elektrycznych:
• Próba rozżarzonego drutu wg IEC 60695-2-11: 650°C dla obudów i dławnic; 850°C dla części przewodzących prąd

Palność

• Próba rozżarzonego drutu wg IEC 60695-2-11: 960°C
• UL Subject 94: V-2
• Trudno palne, samogasnące

Stopień ochrony przed mechanicznymi udarami

• IK08 (5 Joule)

Wydzielanie toksyn

• Bezhalogenowe, bezsilikonowe
• Spełnia normę IEC 60754-2 dotyczącą korozyjności gazów pożarowych.
