PRZEKAŹNIK CZASOWY 0.1 sek. - 576 godz. F&F

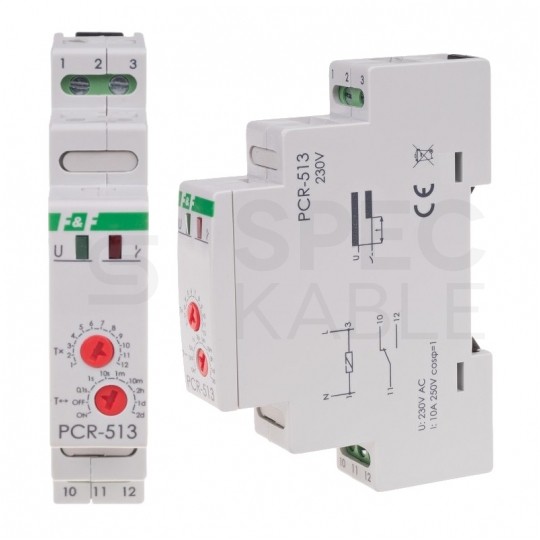

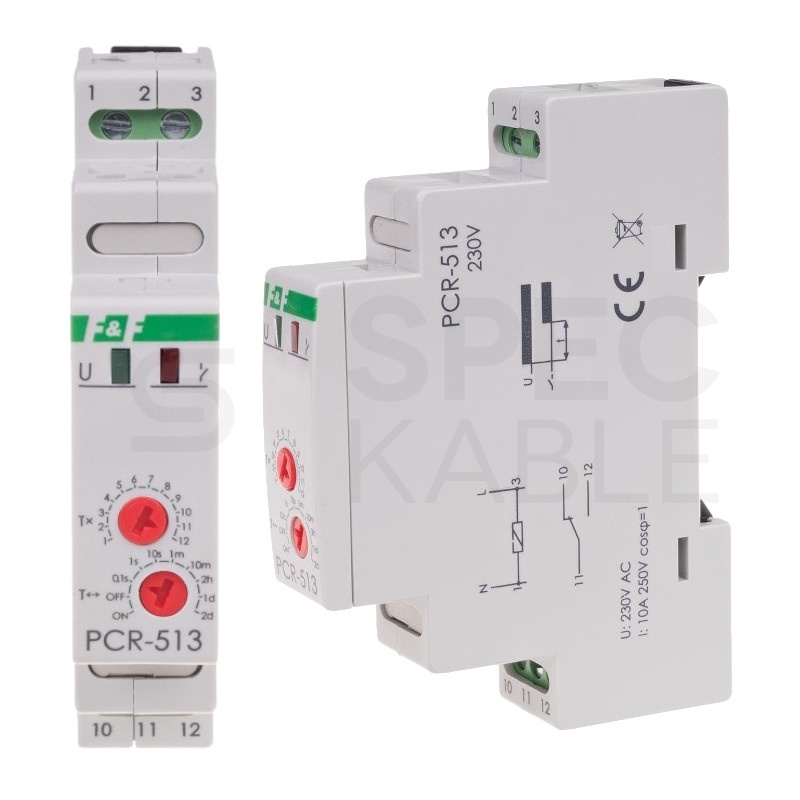

Moduł przekaźnika czasowego | F&F PCR-513 230V

Przekaźnik czasowy służy do sterowania czasowego w układach automatyki przemysłowej i domowej, np.:

• wentylacji,
• ogrzewania,
• oświetlenia,
• sygnalizacji.

Przeznaczony do montażu na szynie 35 mm.

Działanie

Tryb pracy: opóźnione załączenie

Po podaniu napięcia zasilającego (świeci LED zielona „U”), styk pozostaje w pozycji 11-10 i następuje odmierzanie nastawionego czasu pracy.

Po odmierzeniu czasu następuje przełączenie styku w pozycję 11-12 (świeci LED czerwona).

Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

Dane techniczne

• Producent: F&F
• Kod producenta: PCR-513
• Tryb pracy: opóźnione załączenie
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 10 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: tak
• Sygnalizacja stanu styku: LED czerwona
• Czas działania – regulowany: 0,1 s ÷ 576 godz.
• Sygnalizacja zasilania: LED zielona
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0.4 Nm
• Pobór mocy: 0.8 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Montaż:

1. Wyłączyć zasilanie.
2. Przekaźnik zamocować na szynie w skrzynce rozdzielczej.
3. Przewody zasilania podłączyć (zgodnie z oznaczeniami) do zacisków 1-3.
4. Obwód zasilania załączanego odbiornika podłączyć szeregowo do zacisków 11-12.
5. Pokrętłami ustawić czas pracy.

Nastawa czasu pracy

Pokrętłem nastawy zakresu czasowego T↔, ustawić jeden z wybranych zakresów oraz pokrętłem nastawy czasu T×, ustawić wybraną wartość w skali od 1 do 12.

Iloczyn tych wartości jest równy czasowi pracy (np. 1 m × 7 = 7 min.).

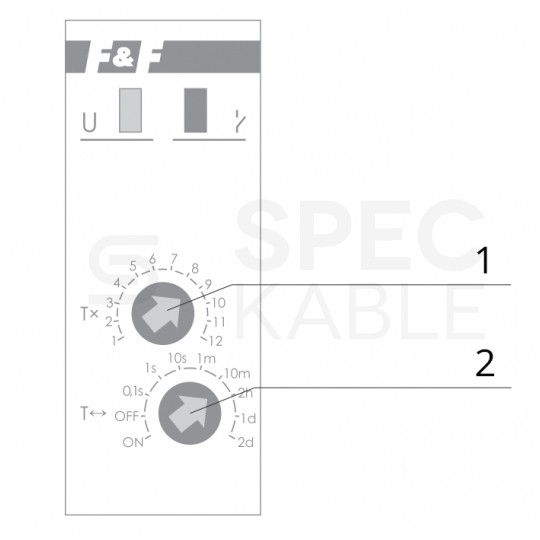

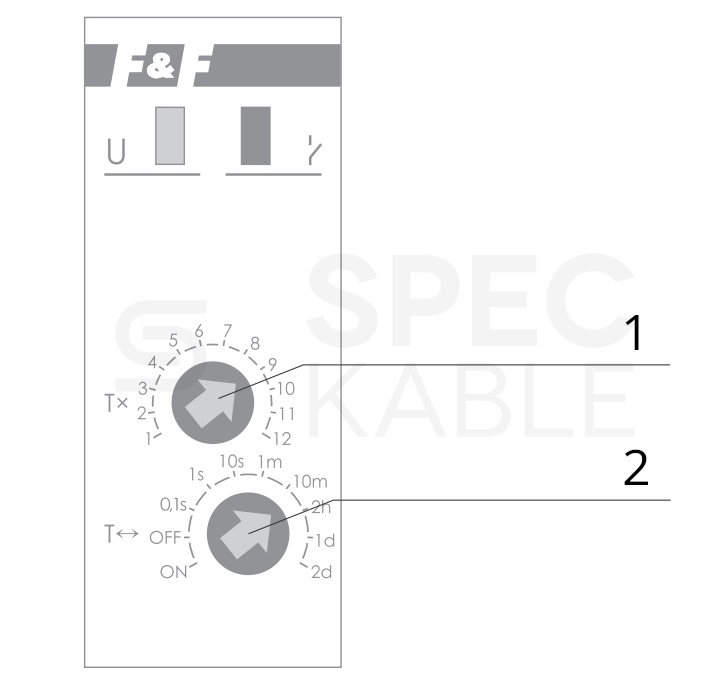

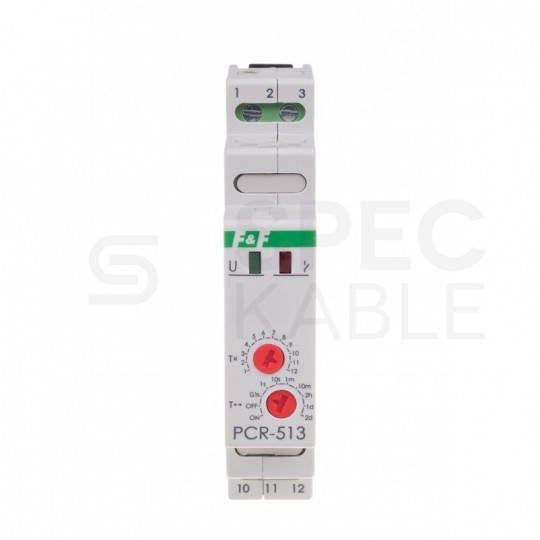

1. Pokrętło nastawy czasu.
2. Pokrętło wyboru zakresu czasowego.

Zakresy czasowe

• 0.1 sek.: 0,1÷1,2 sek.
• 1 sek.: 1÷12 sek.
• 10 sek.: 10÷120 sek.
• 1 min.: 1÷12 min.
• 10 min.: 10÷120 min.
• 2h: 2÷24 godz.
• 1 d.: 1÷12 dni (24÷288 godz.)
• 2 d.: 2÷24 dni (48÷576 godz.)

ON – przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-12.

OFF – przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-10.

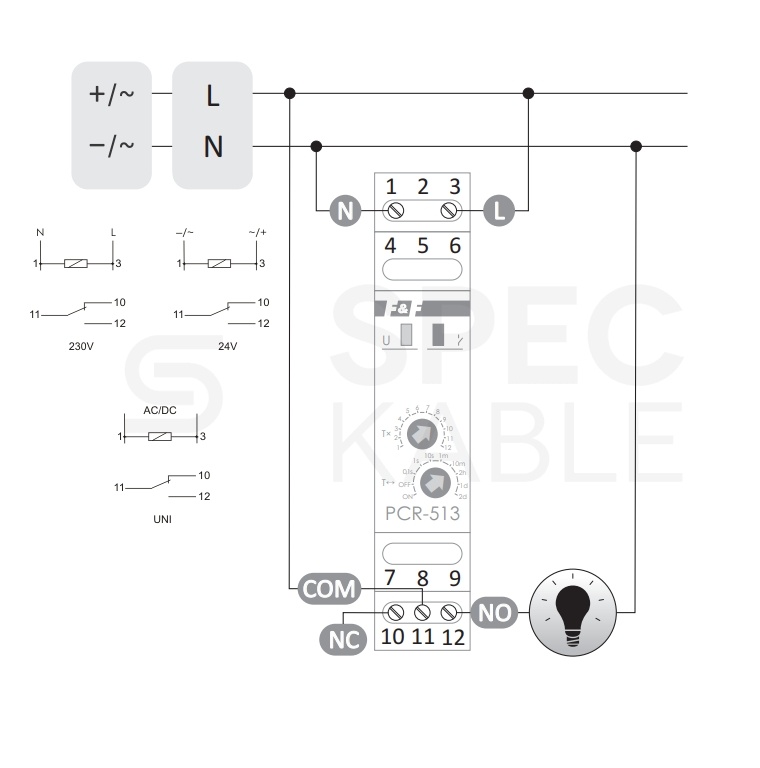

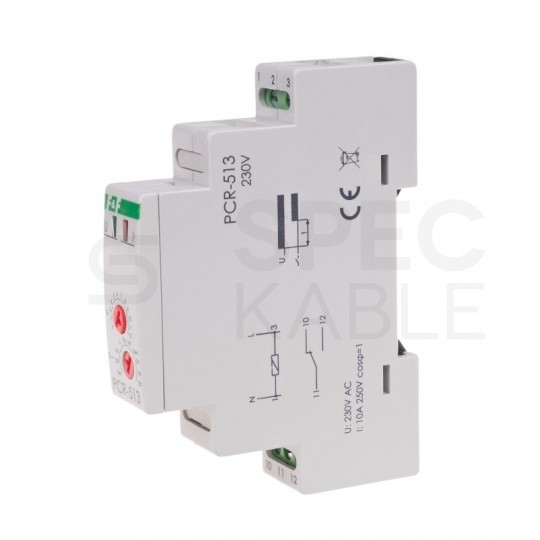

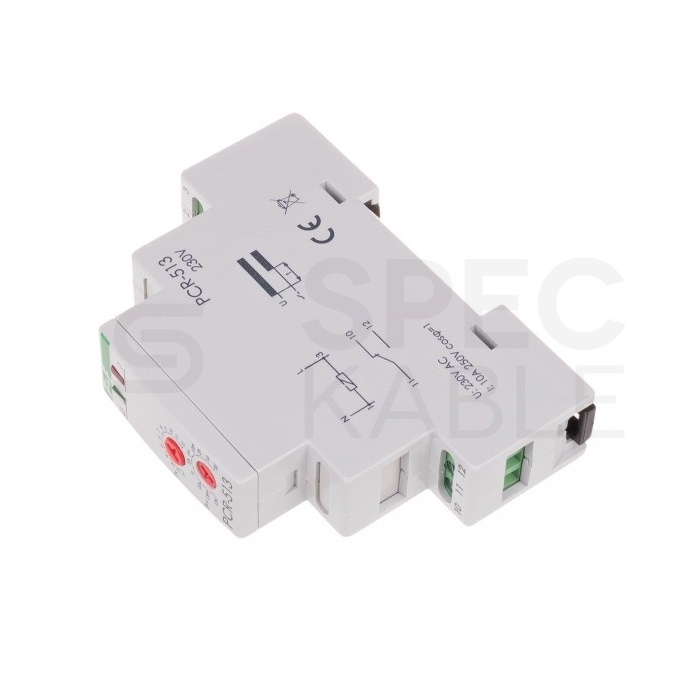

Schemat podłączenia

Opis zacisków

• Wersja 230 V: 1 (N), 3 (L)
• Wersja 24 V: 1 (~/–), 3 (~/+)
• Wersja UNI: 1 (~), 3 (~)
• 1-3 – zasilanie przekaźnika
• 11 – wejście zasilania styku
• 10 – wyjście: styk rozwierny (bierny)
• 12 – wyjście: styk zwierny (czynny)
