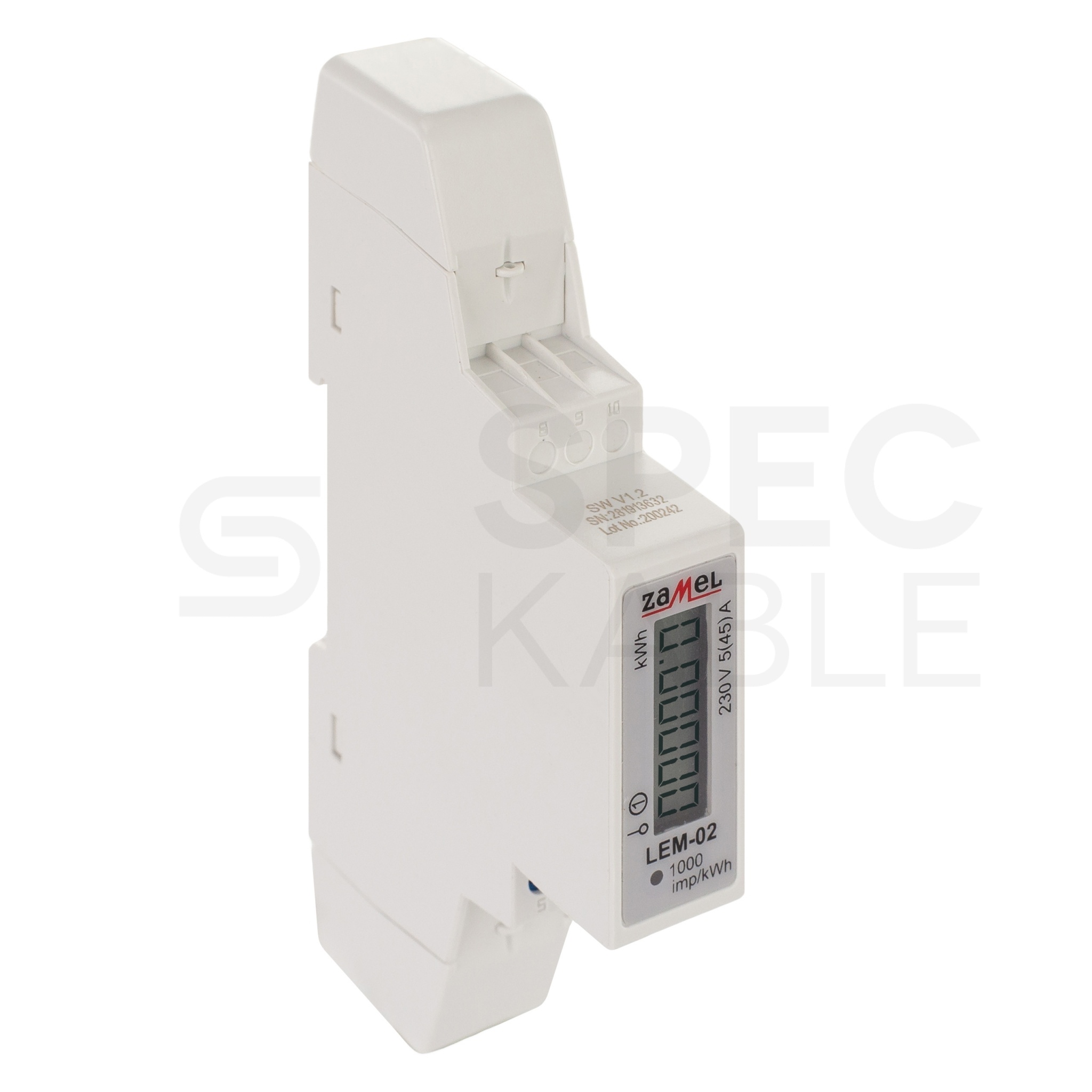

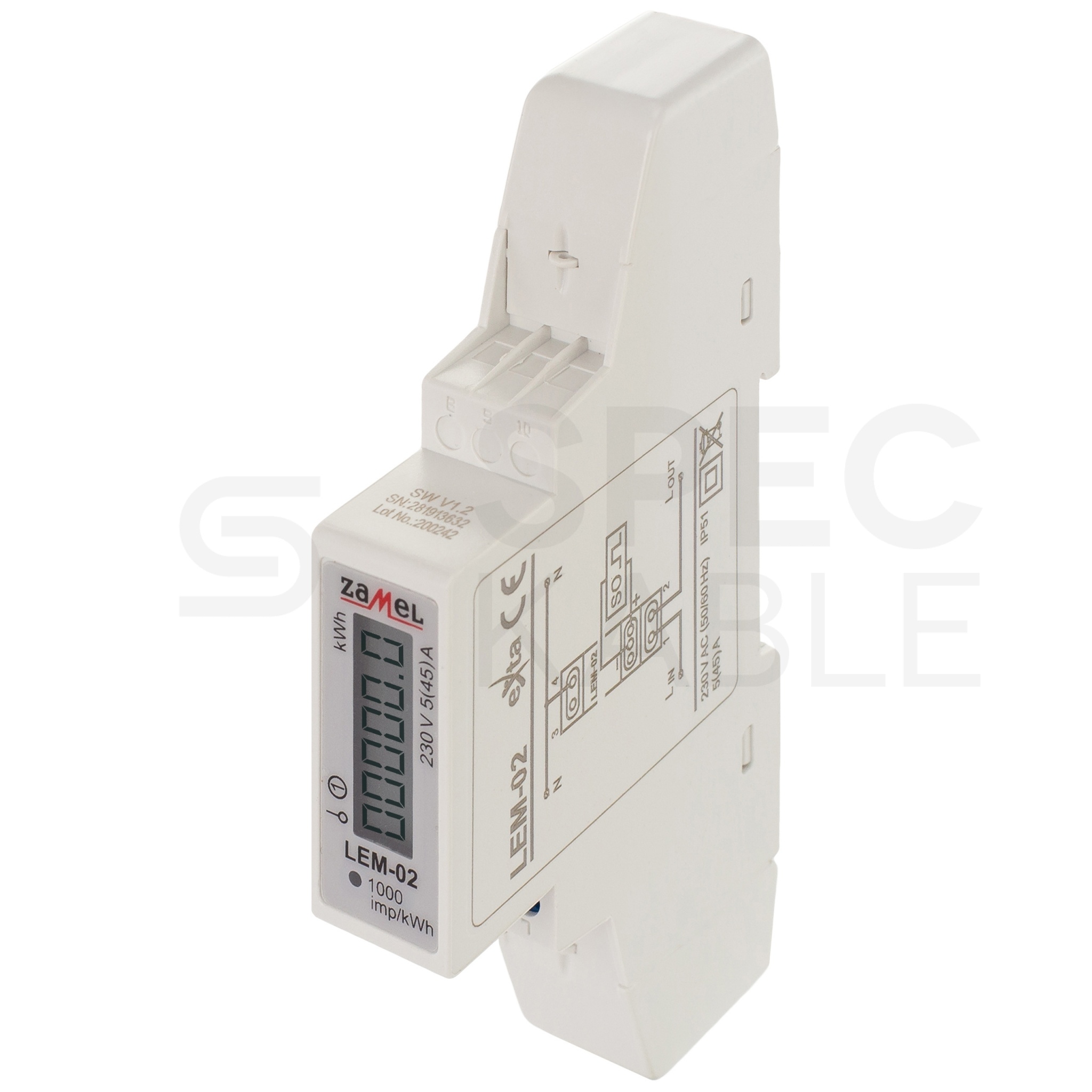

Licznik zużycia energii elektrycznej 1-fazowy 5/50A 1-modułowy z wyświetlaczem LCD ZAMEL

Licznik jednofazowy z wbudowaną diodą LED sygnalizującą odczyt danych, może służyć jako podlicznik do pomiaru i monitorowania zużycia energii elektrycznej sieci jednofazowej w zastosowaniach zarówno domowych jak i komercyjnych. Zmierzone zużycie energii wyświetlane jest w kWh na wyświetlaczu LCD (5+1).

Aby zabezpieczyć urządzenia przed nielegalnym poborem prądu licznik został wyposażony w plastikowe osłony na zaciski, które służą zaplombowaniu. We wskaźniku znajduje się także wyjście impulsowe, które umożliwia podłączenie dodatkowego urządzenia zliczającego.

Dane techniczne:

• Typ: 1-fazowy, cyfrowy
• Napięcie zasilania: 230V AC
• Częstotliwość znamionowa: 50/60Hz
• Tolerancja napięcia: -15 ÷ +10 %
• Prąd bazowy: 5A
• Prąd maksymalny: 50A
• Zużycie energii: ：≤8VA ≤0.4W
• Dokładność pomiaru (IEC61036): klasa 1

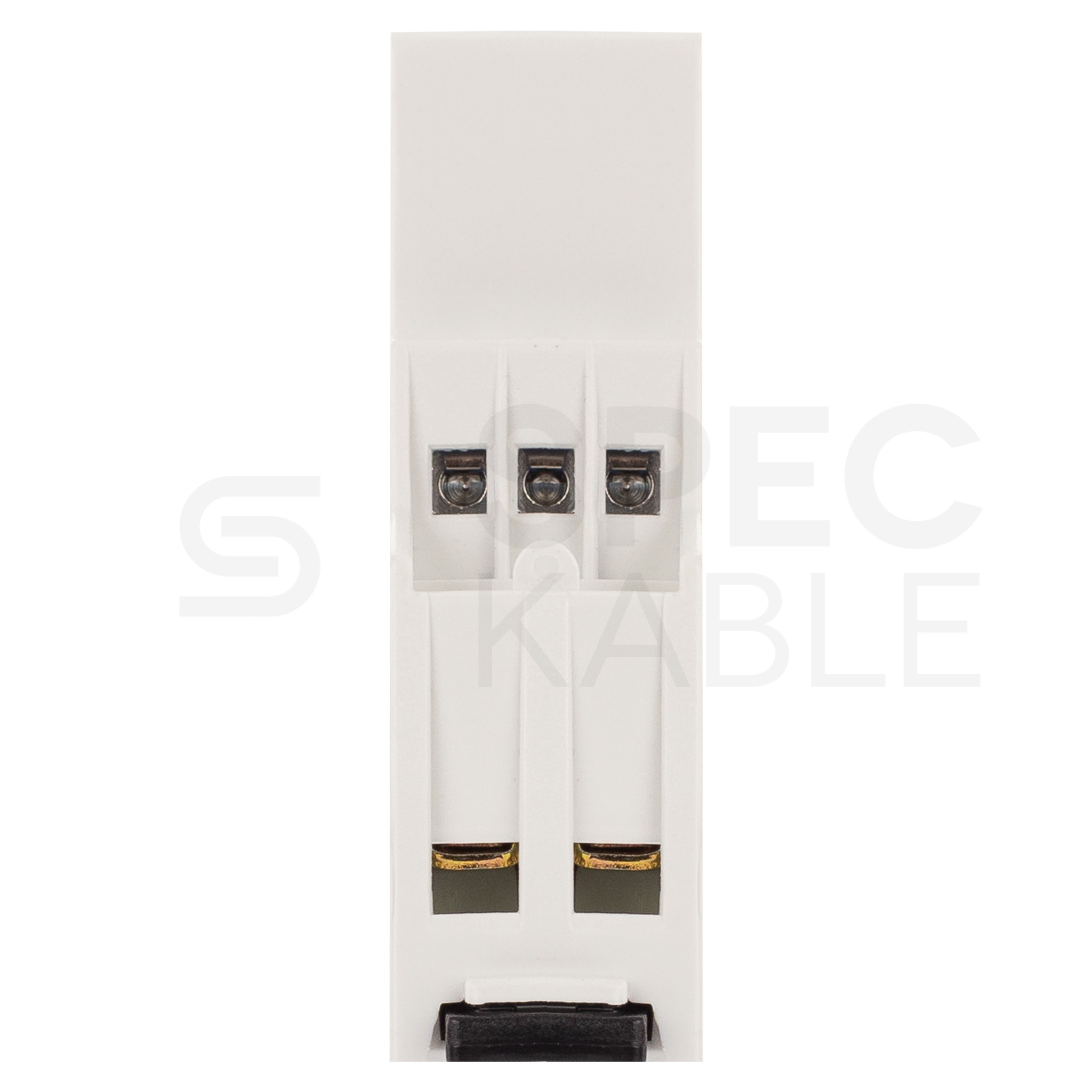

• Liczba zacisków przyłączeniowych: 6
• Przekrój przewodów przyłączeniowych: 0,2 ~ 6mm
• Temperatura pracy: -20~+45°C

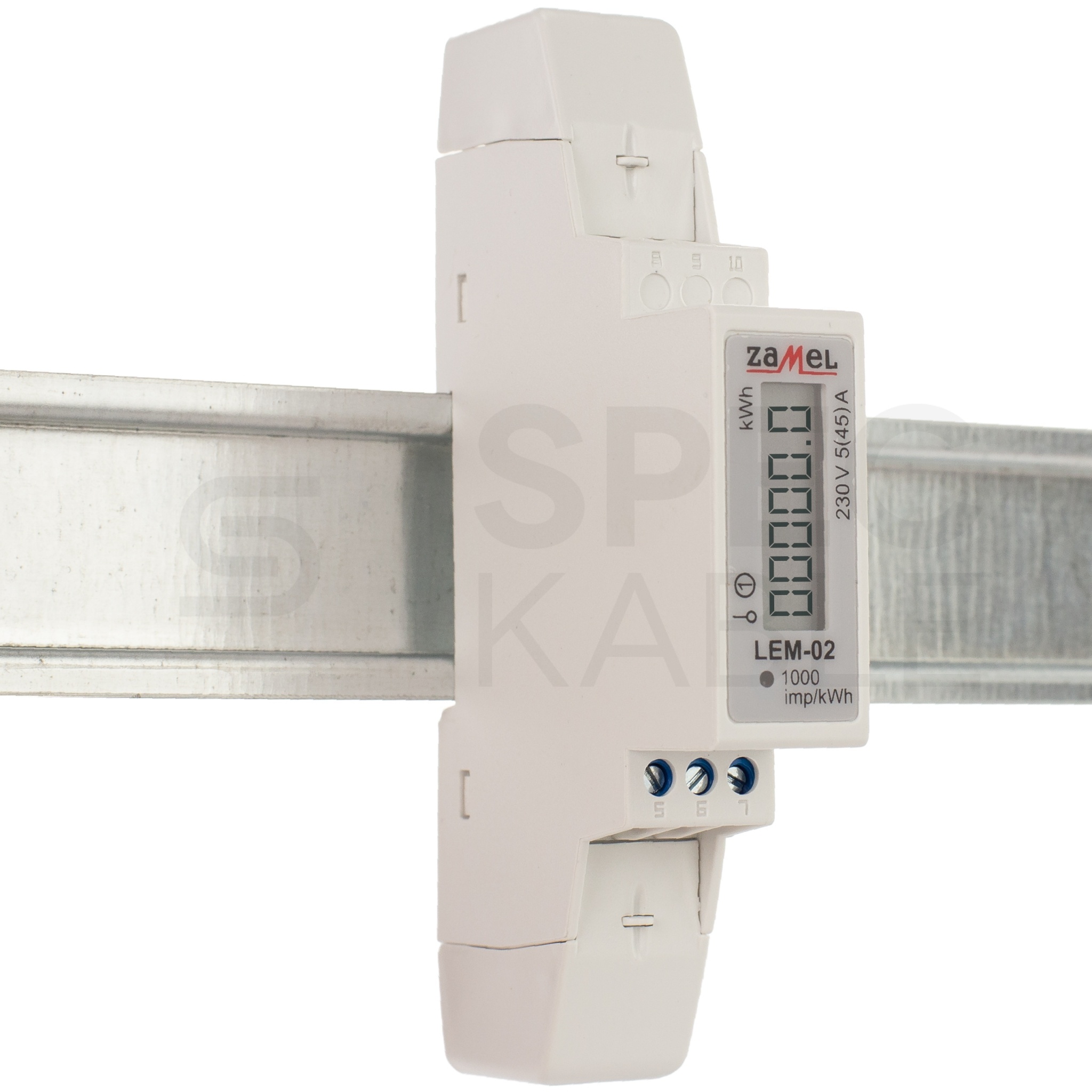

• Mocowanie: szyna TH 35 (wg PN-EN 60715)
• Stopień ochrony obudowy: IP20 (PN-EN 60529)
• Ilość impulsów/1kWh: 1000 imp/kWh
• Wyświetlacz: LCD 5+1 = 99999.9kWh
• Sygnalizacja impulsów: czerwona dioda LED
• Wymiary: obudowa jednomodułowa
• Norma: PN-EN 62094-1; PN-EN 61000-4-2,3,4,5,6,11
• Waga: 80g

Na liczniku energii elektrycznej mamy zapis 5(50)A, gdzie:

• 5A - oznacza prąd bazowy,
• 50A - prąd maksymalny

Charakterystyka:

• wysoka jakość wykonania
• mała waga i gabaryt urządzenia
• licznik produkowany i testowany zgodnie z międzynarodowymi normami
• wysoka dokładność

Wyjście impulsowe:

• typ: OC
• napięcie: 12~27V DC
• prąd: ≤27mA
• impuls: 90ms
• ilość: 1000 imp/kWh

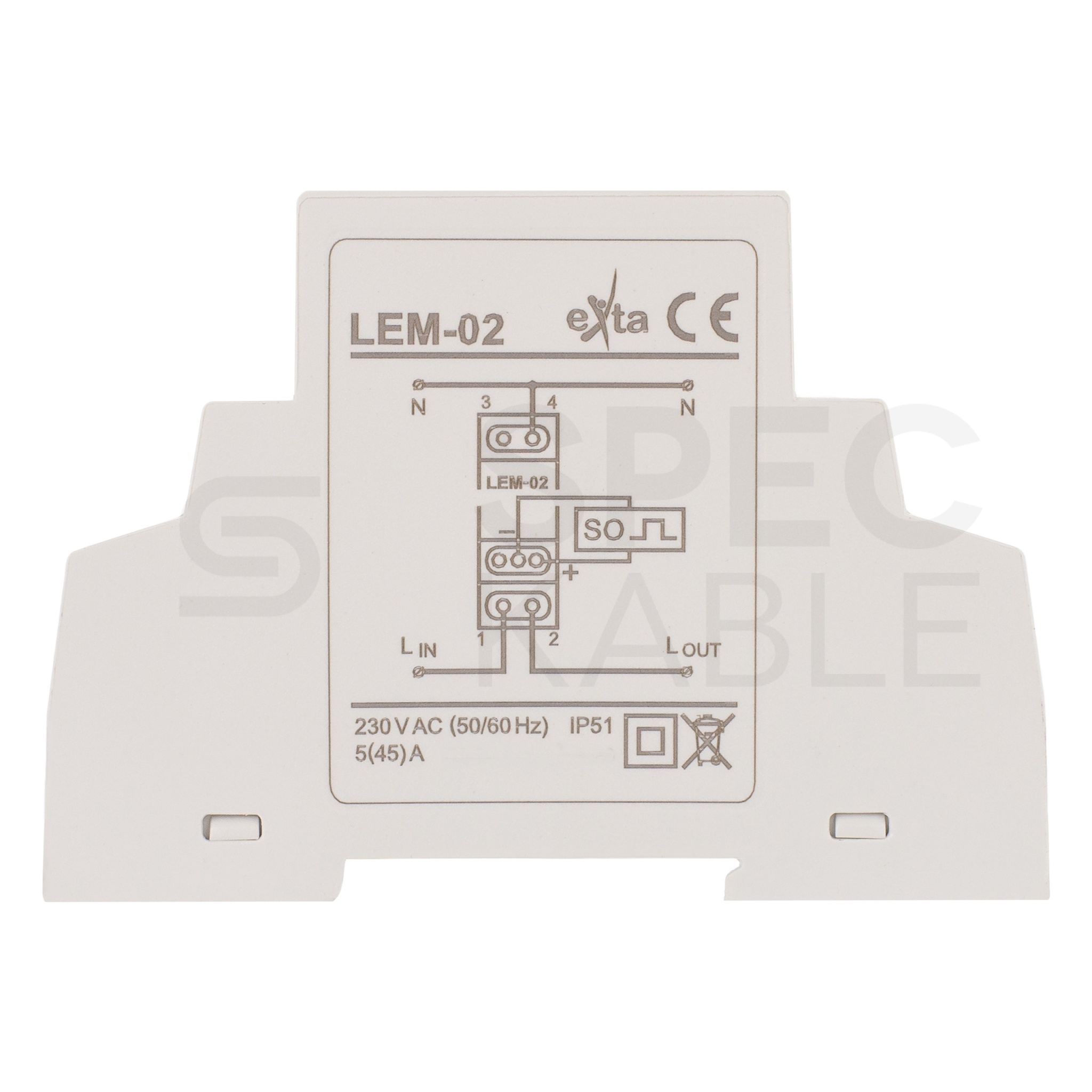

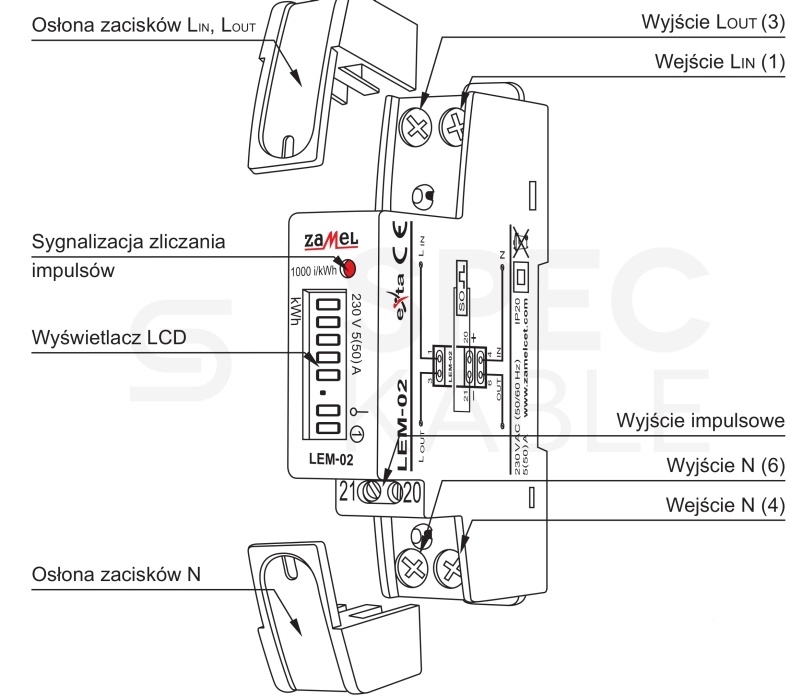

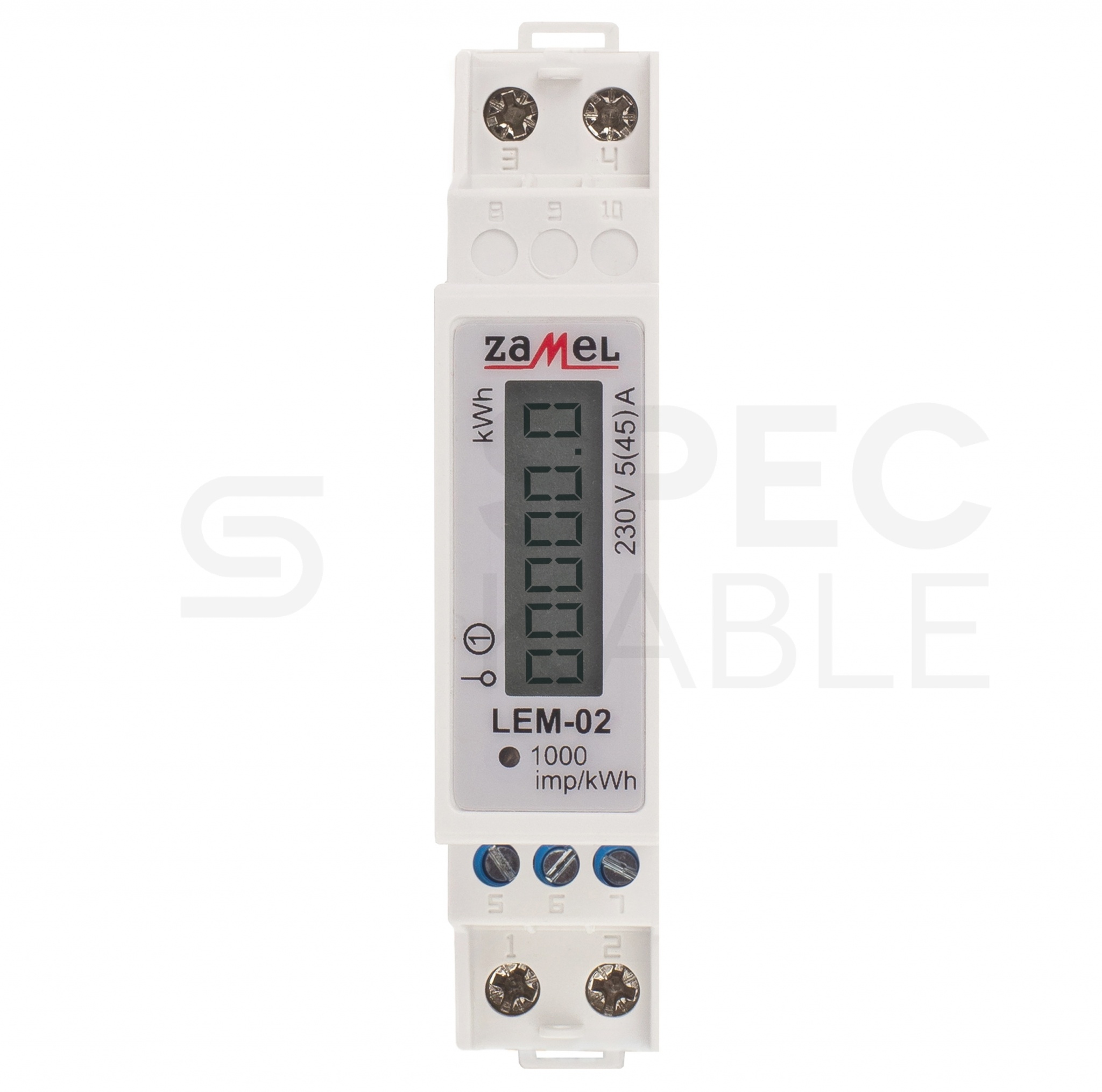

Budowa:

1. Osłona zacisków Lin, Lout
2. Wyjście Lout(3)
3. Wejście Lin(1)
4. Sygnalizacja zliczania impulsów
5. Wyświetlacz LCD
6. Wyjście impulsowe
7. Wyjście N (6)
8. Wejście N (4)
9. Osłona zacisków N
