Puszka instalacyjna przeciwpożarowa PIP-5AN ppoż E90 rozgałęźna 5x4mm2

Wysokiej jakości, certyfikowana puszka instalacyjna do stosowania przy podłączaniu przewodów zasilających oraz synchronizujących siłowników klap oddymiających. PIP-5AN umożliwia rozgałęzienie przewodów pięciożyłowych o maksymalnych przekrojach 4mm² i obciążalności prądowej wynoszącej 16 A.

Pojedyncza puszka zastosowana w systemie oddymiania umożliwia podłączenie trzech niezależnych siłowników (trzy klapy z pojedynczym napędem) lub jednej klapy oddymiającej z dwoma siłownikami oraz modułem końca linii.

Puszka PIP-5AN posiada dokumenty wydane przez CNBOP-PIB:

• krajowy certyfikat stałości właściwości użytkowych nr. 063-UWB-0194
• krajowa ocena techniczna nr. CNBOP-PIB-KOT-2019/0113-3704 wydanie 2

Główne zalety:

• Przebadana przez CNBOP-PIB
• Do stosowania w systemach sygnalizacji pożaru
• Posiada odporność ogniową E90 (klasa zachowania funkcji odpowiadająca 90-cio minutowemu zapewnieniu zasilania lub sterowania w warunkach pożaru)
• Kostki ceramiczne ułożone piętrowo
• Możliwość zastosowania przewodów ognioodpornych o większym przekroju
• Kompatybilna z przewodami typu: HDGS, NHXH, N2XH, YnTKSY, YnTKSYekw, HTKSH, HTKSHekw, BiTflame, itp.
• Przeznaczona do podłączania przewodów zasilających oraz synchronizujących siłowników klap oddymiających

Opis konstrukcji:

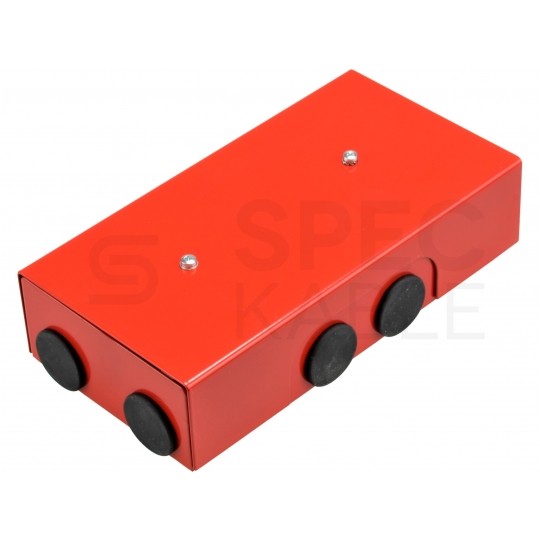

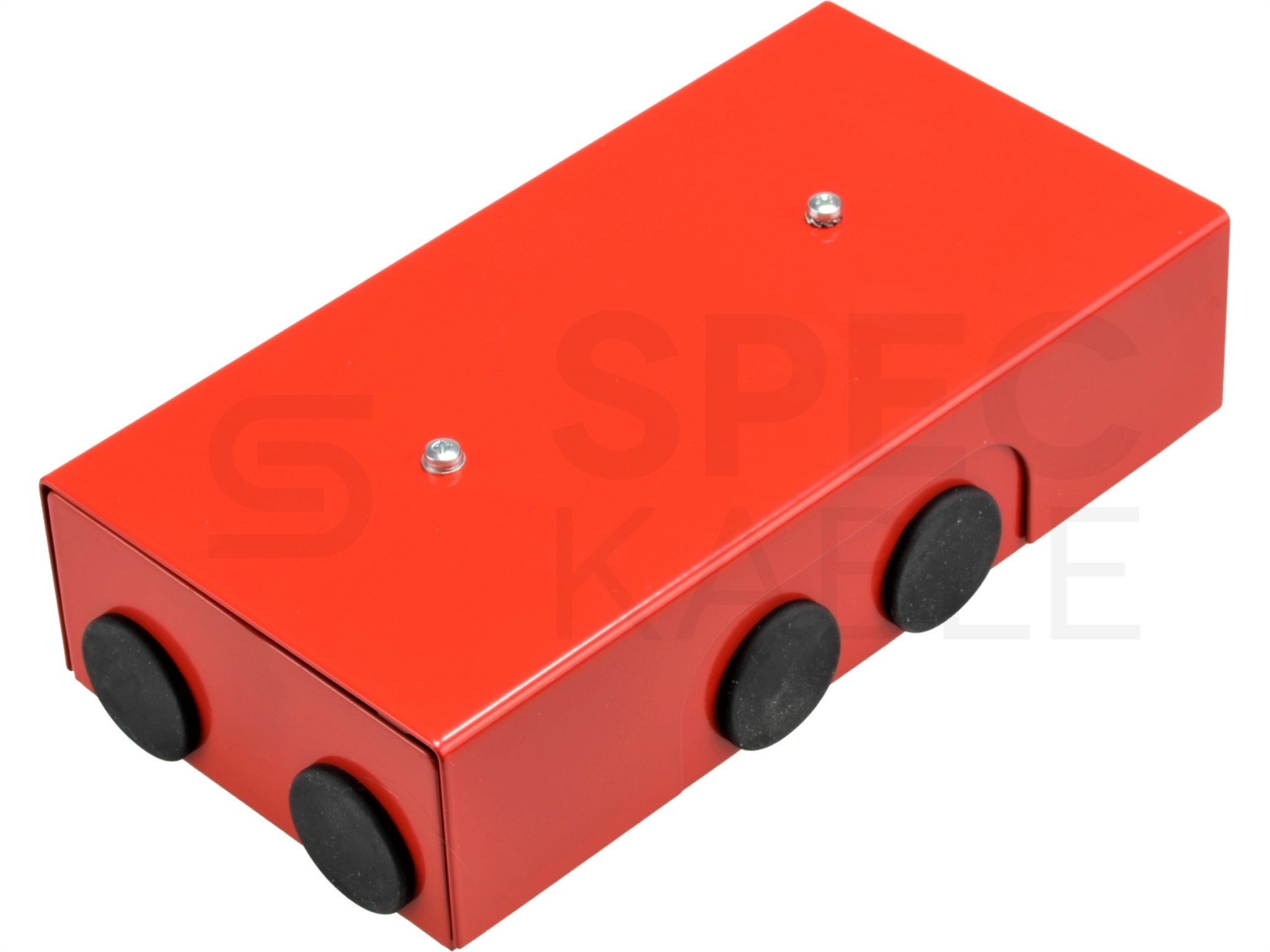

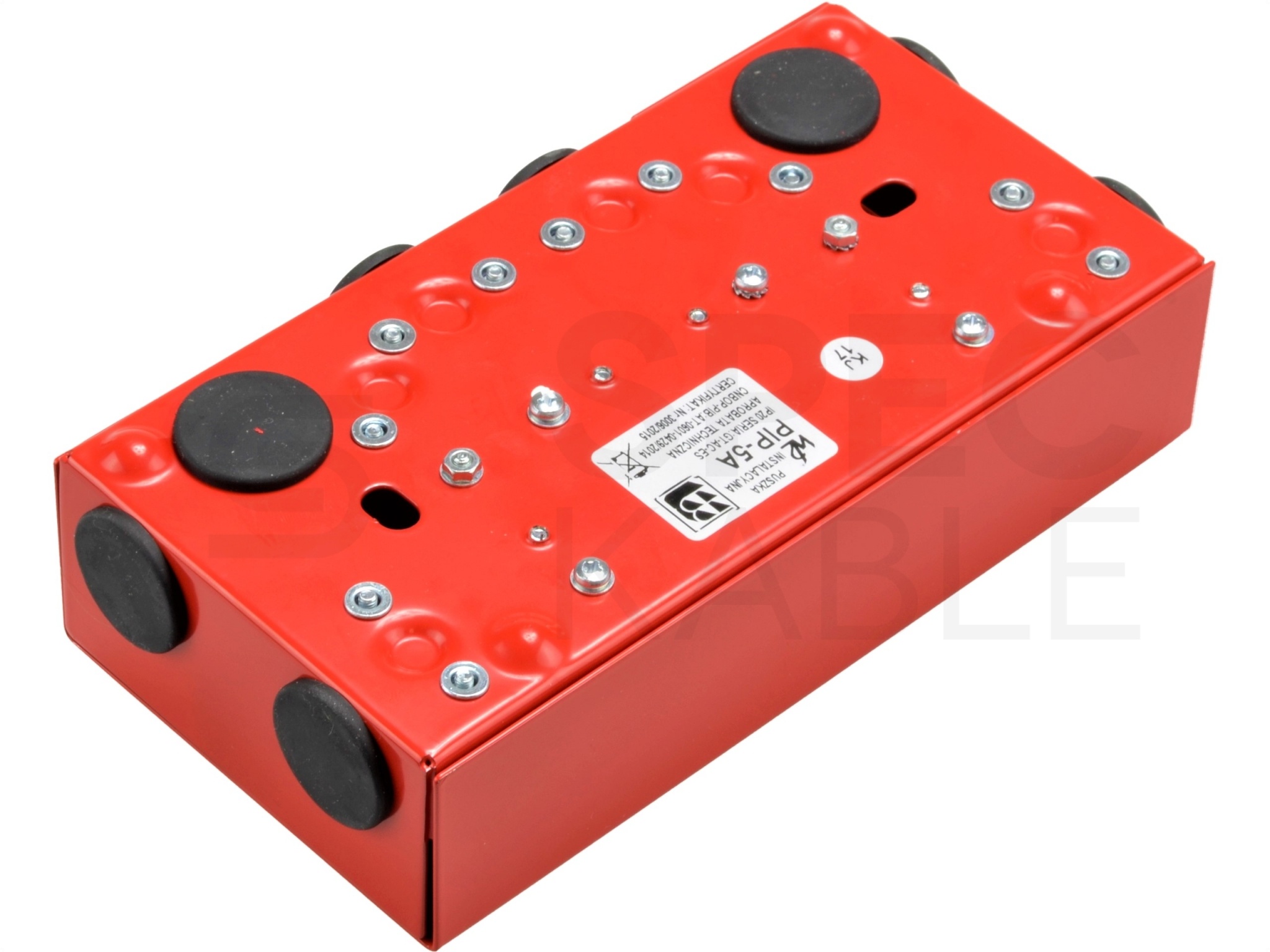

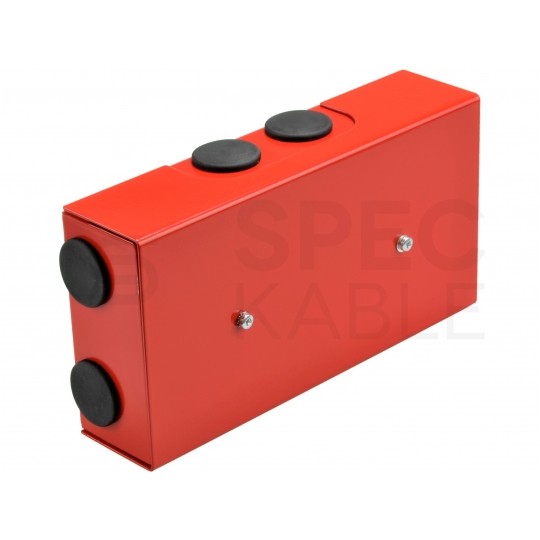

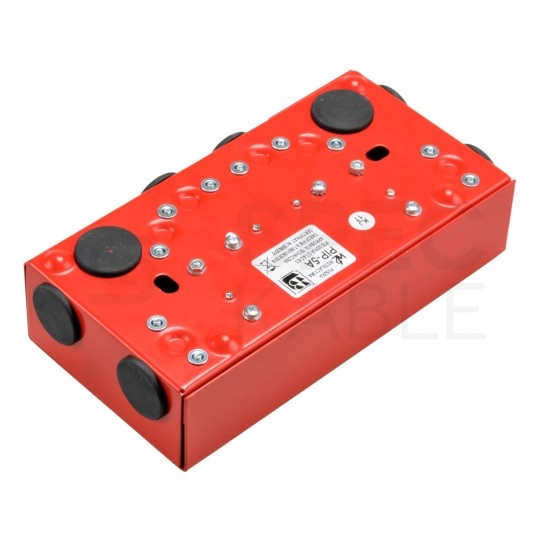

Puszka instalacyjna PIP-5AN do systemów pożarowych została wykonana z blachy pokrytej czerwoną farbą proszkową. Z tyłu znajdują się dwa otwory do mocowania przy pomocy metalowych kołków do sufitu lub ściany.

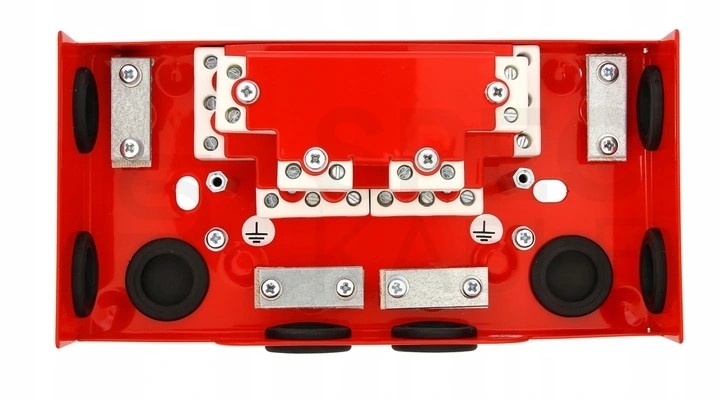

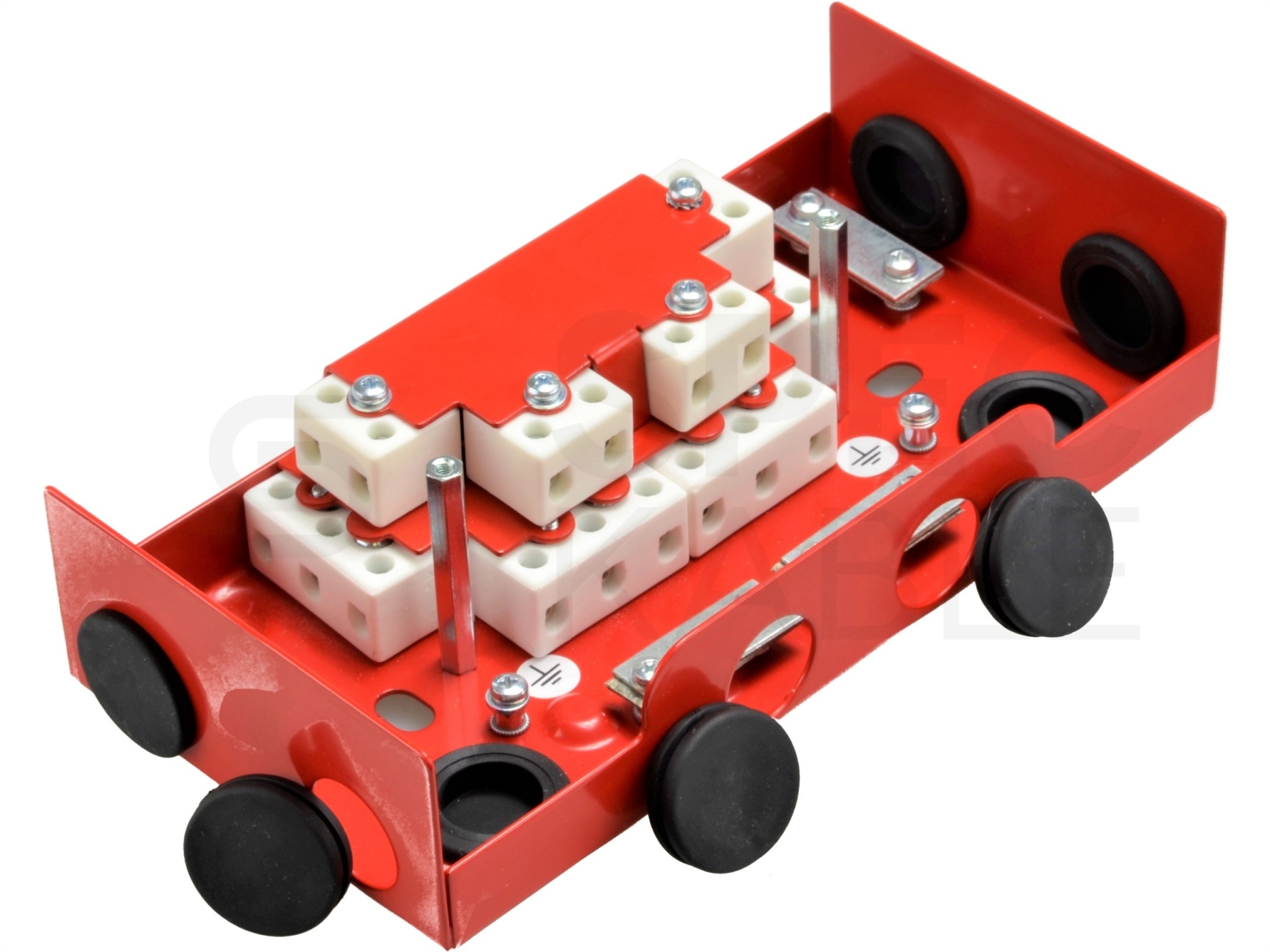

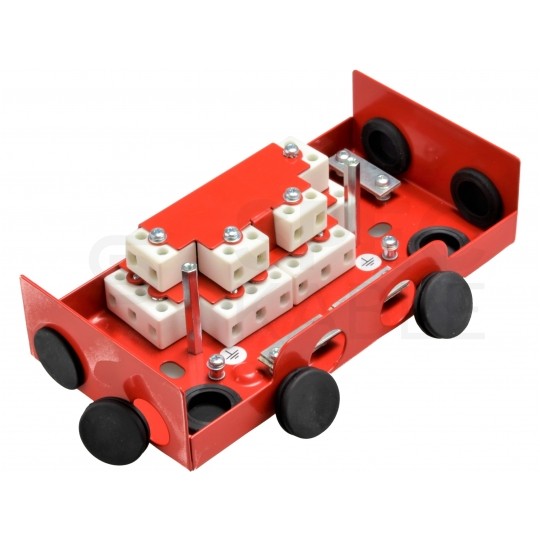

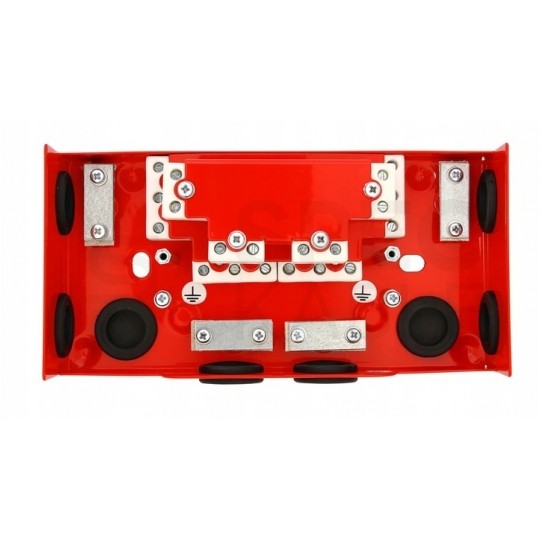

Wewnątrz obudowy znajdują się kostki ceramiczne ułożone piętrowo w celu maksymalnego uproszczenia podłączenia przewodów. Pomiędzy kostkami (pod metalowymi osłonami) znajduje się ognioodporne połączenie.

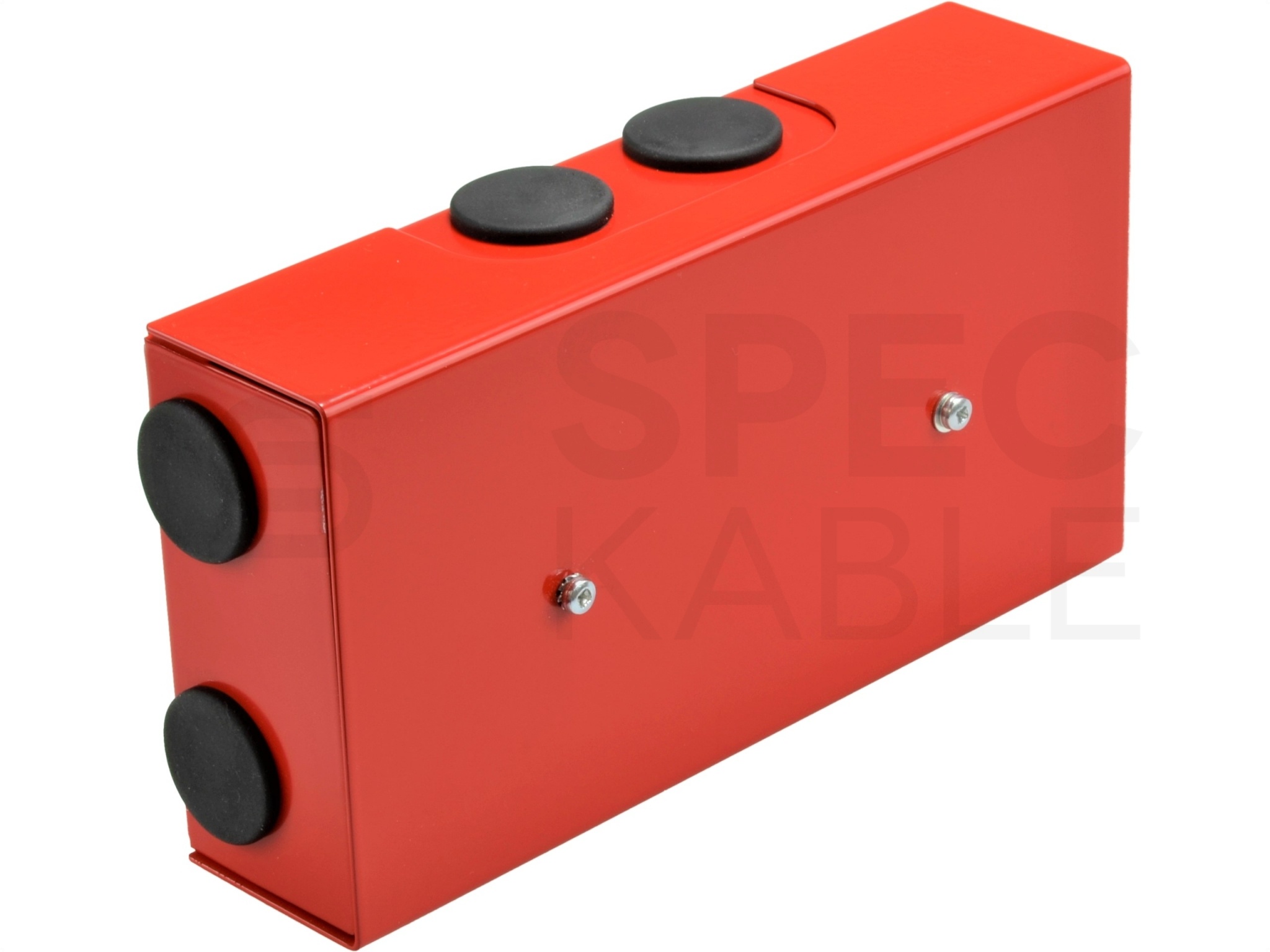

Przewody połączeniowe można wprowadzać do wnętrza puszki zarówno przez przepusty od strony podłoża, jak i przepusty umieszczone w bocznych ścianach puszki. Maksymalna średnica przewodu, który można wprowadzić do puszki, wynosi 16 mm.

Specyfikacja:

• Napięcie zasilania: max. 400V AC
• Bezpiecznik: nie
• Zakres prądowy: max. 16A
• Maksymalna średnica kabla instalacyjnego: Ø 16 mm
• Maksymalny przekrój przewodu: 4 mm²
• Stopień ochrony: IP20
• Wymiary bez przepustów: 174 x 91 x 47 mm
• Waga: 739 g

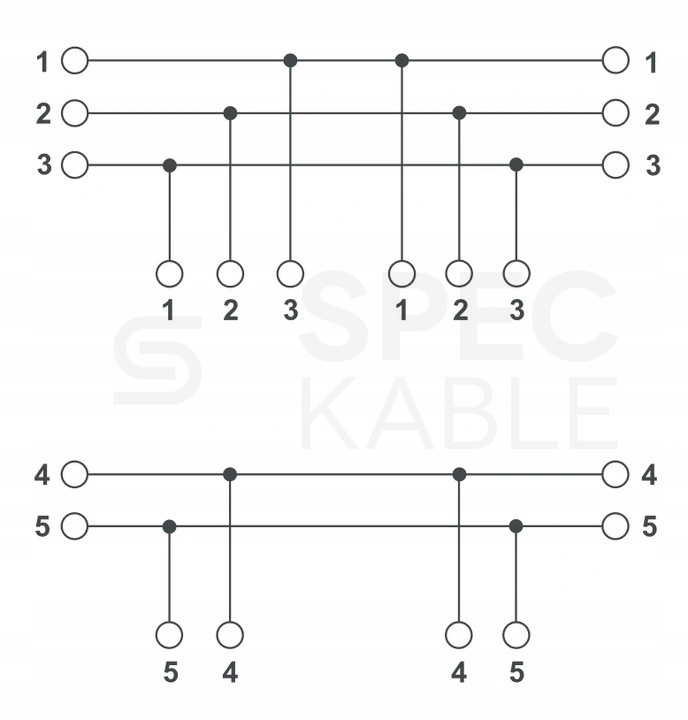

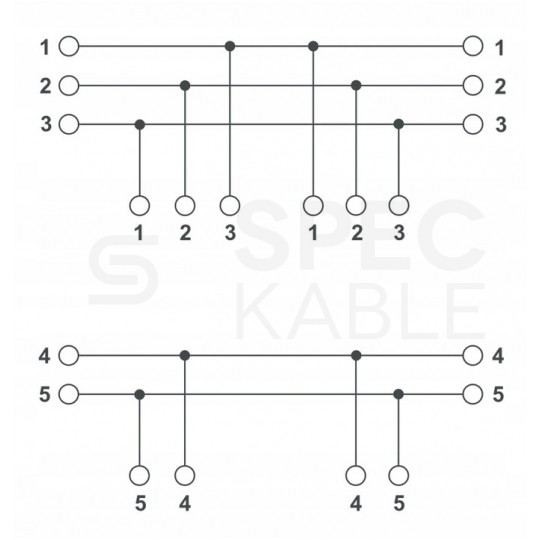

• Schemat podłączenia: na zdjęciu obok
