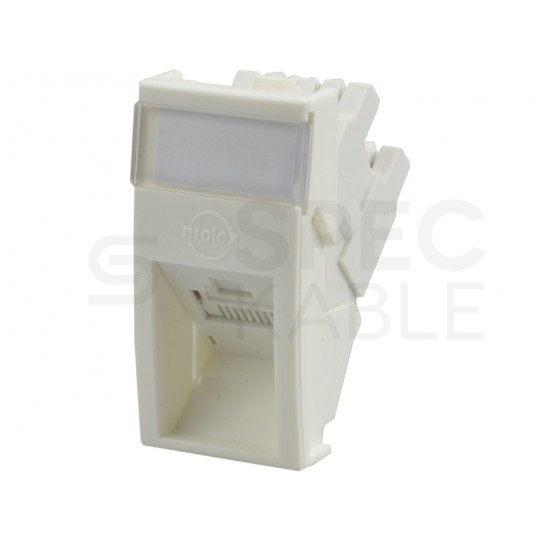

Gniazdo internetowe 1x RJ45 UTP kat.5e nieekranowane moduł 1M 22,5x45 biały DataGate+ Molex

Moduł UTP kategorii 5e kompatybilny z pokrywami 45 x 45 mm (np. MediaBox lub Mosaic firmy Legrand®). Moduł ma kątową budowę zmniejszającą promienia gięcia terminowanego kabla oraz wpiętego kabla krosowego. Poszczególne porty można oznaczyć kolorami, używając ikon, w celu sprawnego i wydajnego administrowania systemem okablowania strukturalnego.

Cechy i zalety:

• Kompatybilne z pokrywami MediaBox lub Mosaic Legrand® 45 x 45 mm
• Oznacznik kanału chroniony plastikową przesłoną
• Budowa kątowa ułatwiająca ułożenie kabla w puszce bądź korycie kablowym oraz wpiętego kabla krosowego.
• Spełnienie wymagań dyrektywy Unii Europejskiej RoHS o niestosowaniu w produkcji substancji szkodliwych dla zdrowia.

Złącze zawiera także unikatową przesłonę z mechanizmem sprężynowym, która nie tylko chroni przed kurzem i zabrudzeniami, ale także wypycha nieprawidłowo wpięte kable krosowe. Złącze ma podwójne oznaczenie kolorowe, umożliwiające terminowanie przewodów w sekwencji 568A i 568B. Złącze Kategorii 5e DataGate Plus jest przeznaczone do szybkiej transmisji danych i przekracza najbardziej wygórowane branżowe standardy wydajności.

Dane techniczne:

Wymiary [mm]: 22,5x45x34

Gniazdo

• Materiał obudowy: UL94V0
• Trwałość: > 750 cykli
• Styki: Fosforobrąz
• Powłoka styków: 1,27 µm złota na 2,50 µm niklu
• Siła docisku: > 100 g
• Siła rozłączania: > 6,8 kg

Złącze IDC

• Materiał obudowy: UL94V0
• Trwałość: > 200 cykli
• Styki: Fosforobrąz
• Powłoka styków: stop Sn
• Przyjmuje przewody: 24-22 AWG
• Minimalna głębokość puszki: 35 mm
• Narzędzie montażowe: 110

Parametry elektryczne

• Rezystancja: ≤ 20 mΩ
• Tolerancja rezystancji: ≤ 2,5 mΩ
• Rezystancja izolacji: ≥ 100 MΩ

Parametry transmisyjne

• Insertion Loss[1-100MHz] ≤ 0.04·√f dB
• NEXT[1-100MHz] ≥ 43-20·log(f/100) dB
• FEXT[1-100MHz] ≥ 35.1-20·log(f/100) dB
• RL[1-31,5MHz] ≥ 30 dB
• RL[31,5-100 MHz] ≥ 20-20·log(f/100) dB
