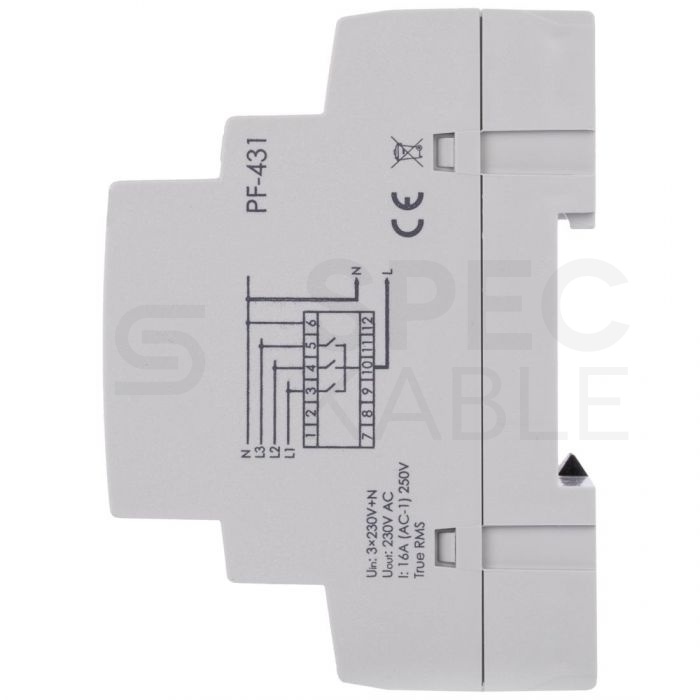

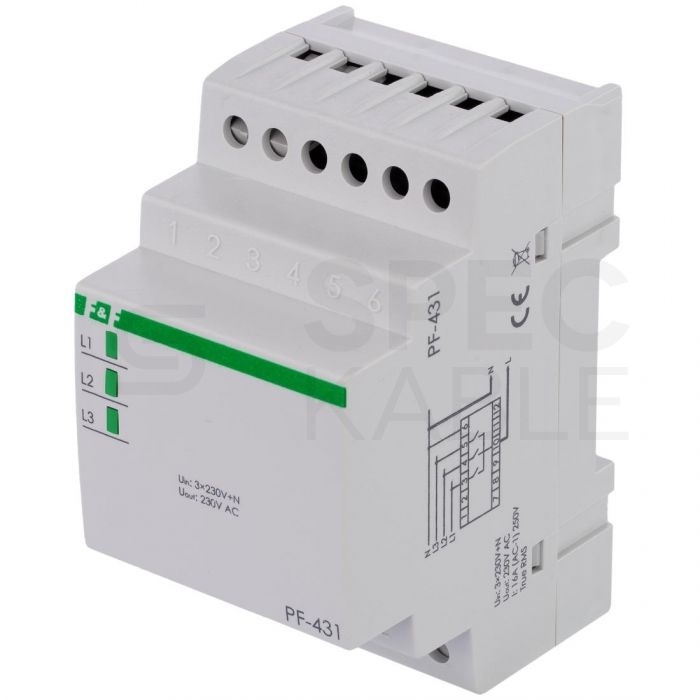

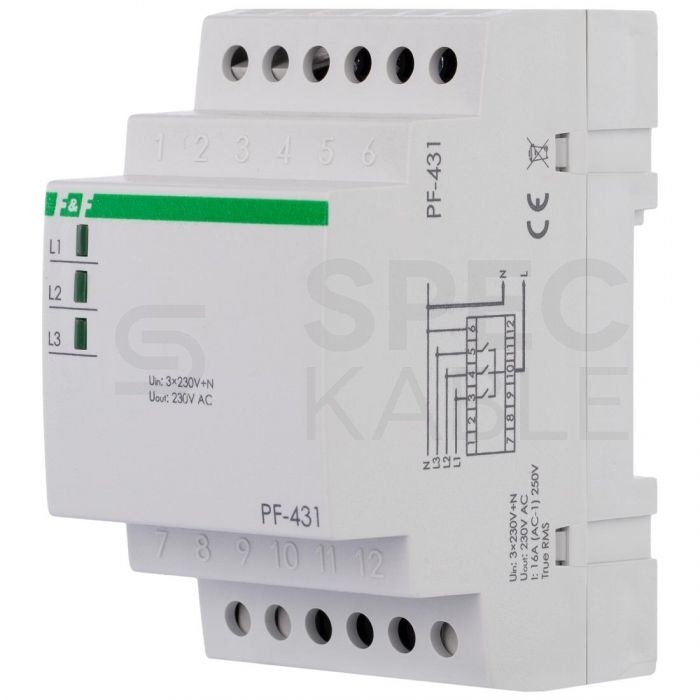

F&F Automatyczny przełącznik faz PF-431

Głównym zadaniem automatycznego przełącznika faz jest zapewnienie ciągłości zasilania odbiornikowi jednofazowemu.

Do automatycznego przełącznika przyłączone są trzy fazy. Układ elektroniczny przełącznika wybiera która faza zostanie podana na wyjściu przełącznika. Układ ten kontroluje napięcia przyłączonych faz - sprawdzenie czy napięcie nie jest niższe niż 195V. Faza, która spełnia podane kryterium znajduje się na wyjściu przełącznika z tym, że faza L1 jest fazą priorytetową.

Automatyczny przełącznik faz służy do zachowania ciągłości zasilania odbiornika jednofazowego w przypadku zaniku jednej z faz zasilających lub spadku parametrów poniżej normy. Montaż na szynie 35 mm.

Dane techniczne:

• Napięcie zasilania: 3×230 V+N
• Współpraca z agregatami prądotwórczymi: NIE
• Maksymalny prąd obciążenia AC-1: 16 A
• Element wykonawczy: przekaźnik
• Histereza: 5 V
• Próg zadziałania (L1, L2): 195 V
• Próg zadziałania (L3): 190 V
• Błąd pomiaru napięcia: ±1%
• Czas przełączania: 0,3 s
• Sygnalizacja napięć wejściowych: 3 x LED

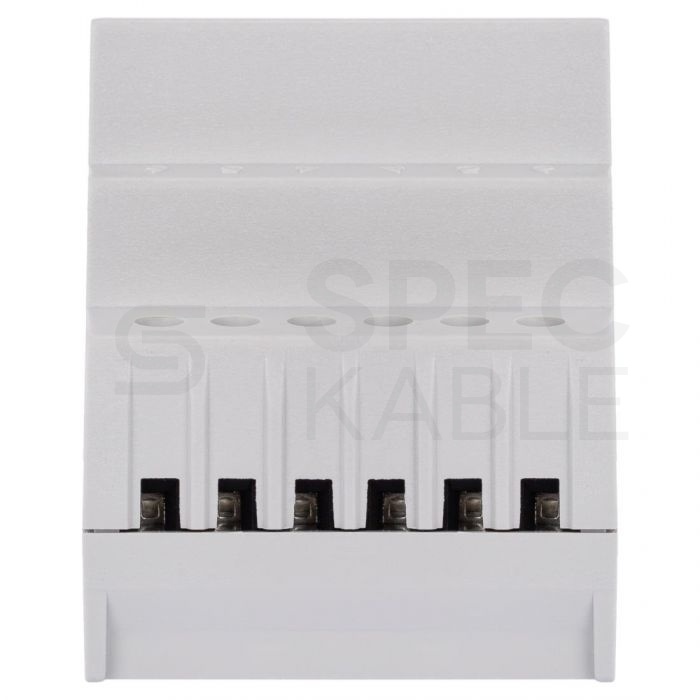

• Przyłącze: zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: ≤ 1 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 3 moduły (52,5 mm)

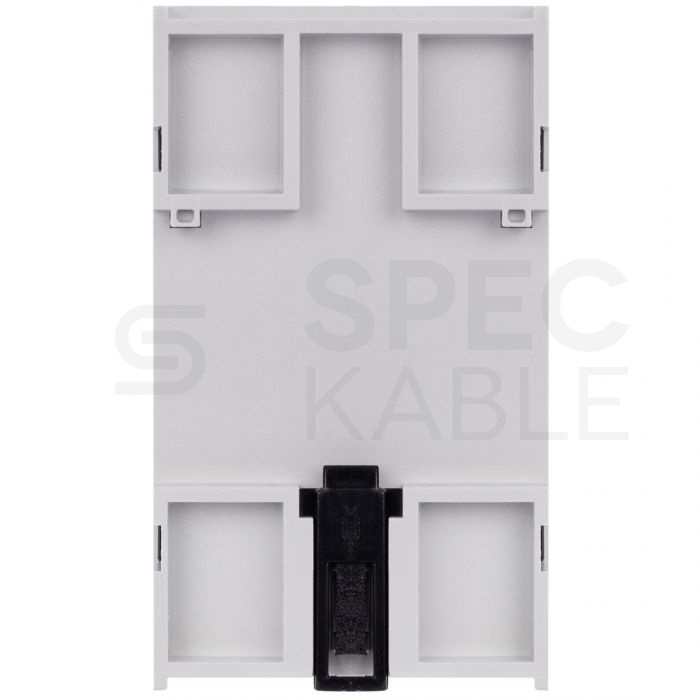

• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
