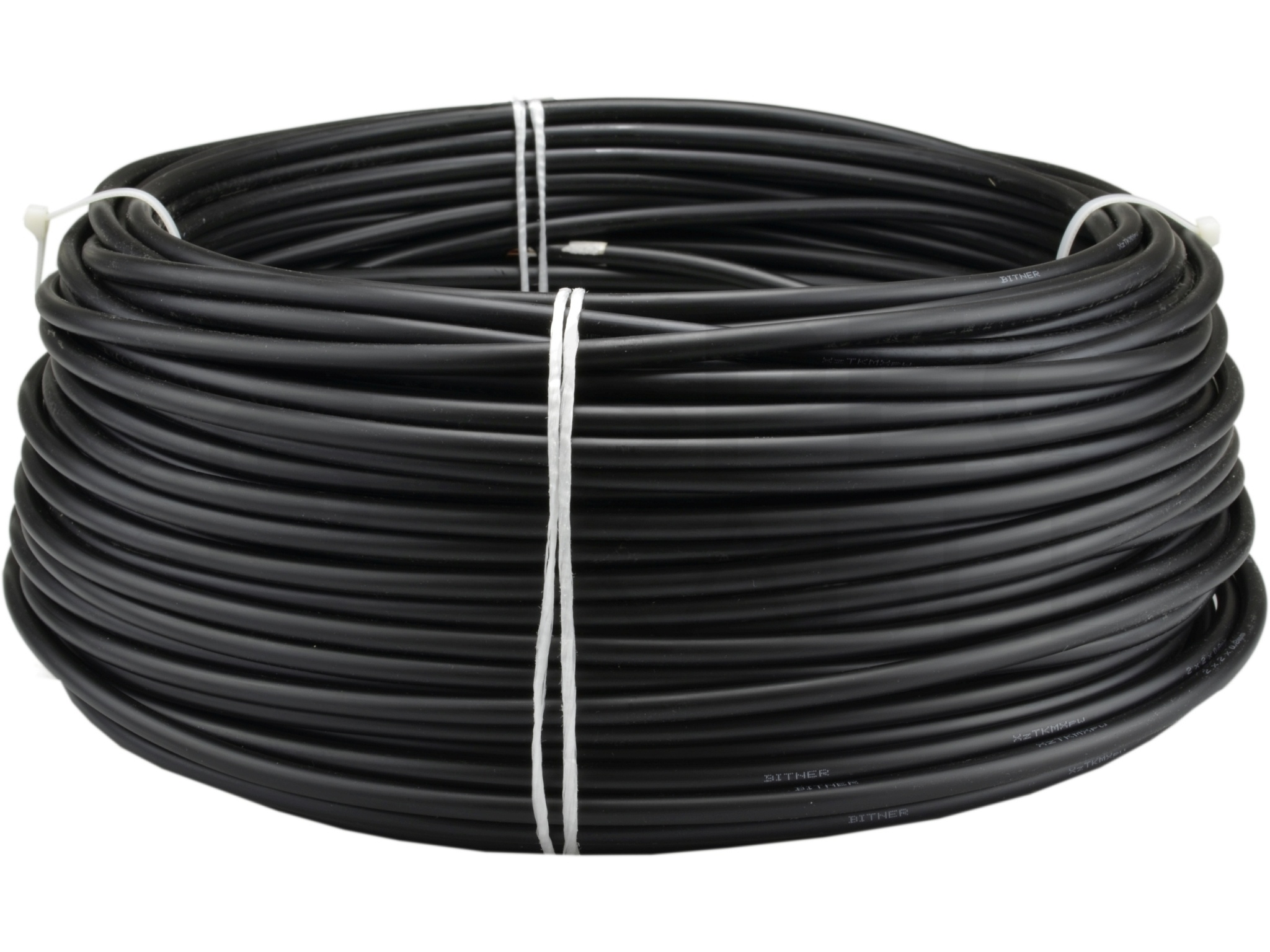

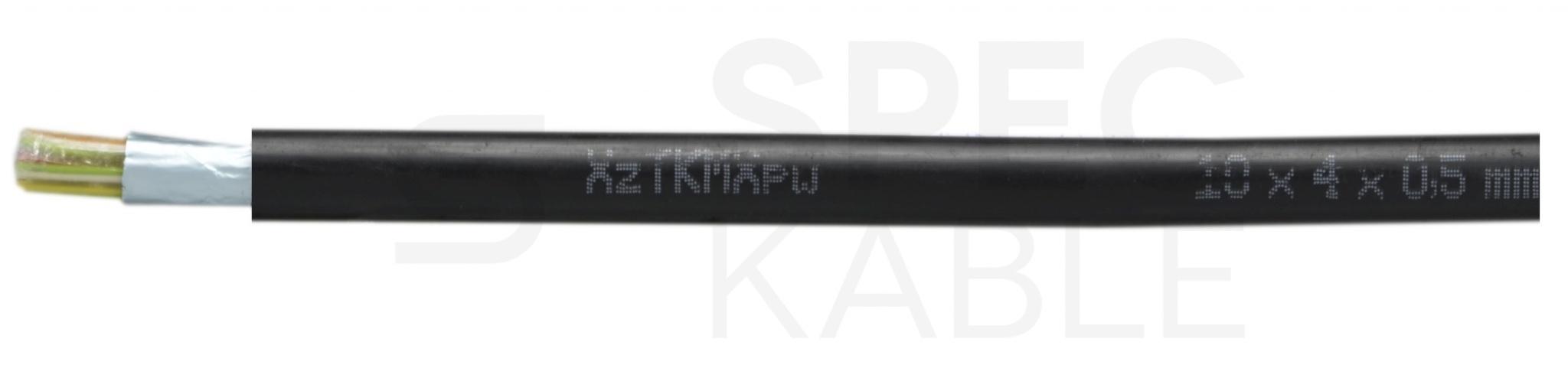

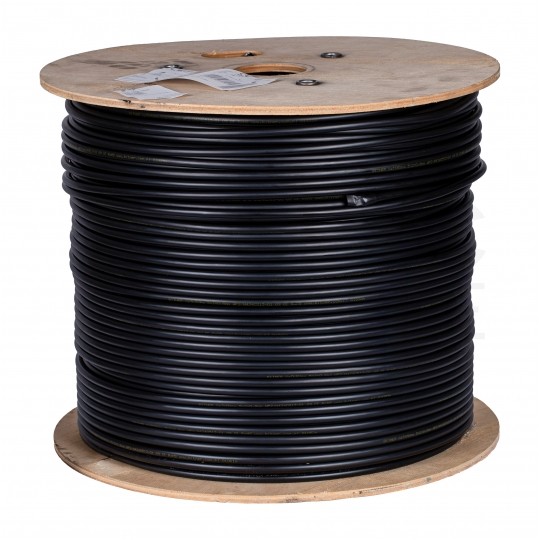

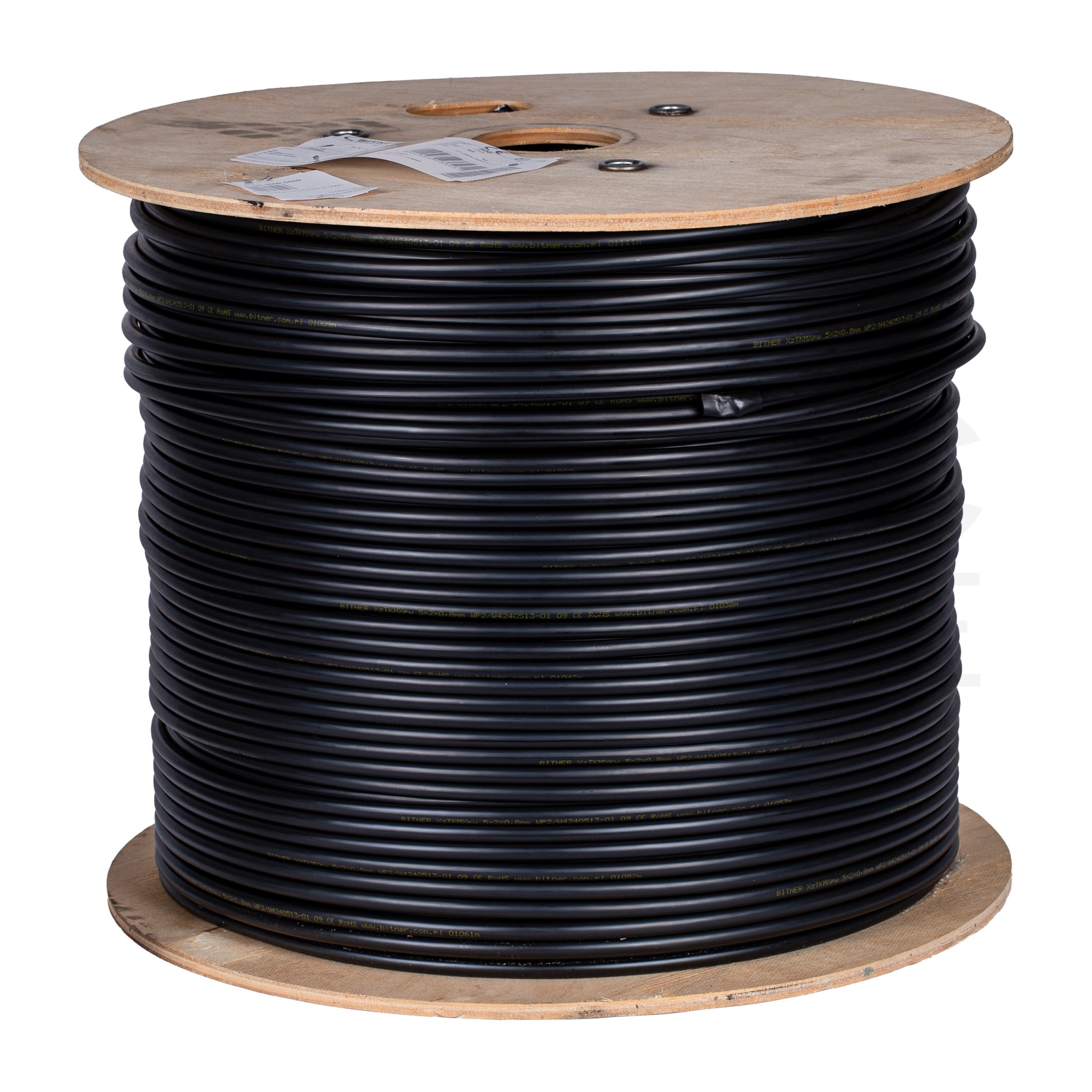

Kabel telekomunikacyjny XzTKMXpw 10x4x0,5 żelowany do ziemi Madex

Telekomunikacyjny (T) kabel (K) miejscowy (M) z wiązkami czwórkowymi (pęczkowy), o izolacji z polietylenu piankowego z zewnętrzną warstwą z polietylenu jednolitego (Xp), w powłoce polietylenowej z zaporą przeciwwilgociową (Xz), wypełniony żelem (w).

Kable XzTKMXpw przeznaczone są do budowy telekomunikacyjnych sieci miejscowych (np. połączenia abonentów do centrali) oraz tworzenia sieci komunikacyjnych w domach (np. domofony, czujniki, alarmy). Mogą być układane w kanalizacji kablowej oraz bezpośrednio w ziemi na terenach o małym zagrożeniu uszkodzeniami mechanicznymi. Nie mogą być stosowane do zasilania urządzeń elektroenergetycznych.

Specyfikacja:

• Producent: MADEX
• Model: XzTKMXpw
• Rodzaj przewodu: telekomunikacyjny miejscowy czwórkowy
• Ilość par: 10x4x0,5 mm
• Średnica zewnętrzna (max.): 14,5 mm
• Minimalny promień zginania: 10 x Ø
• Rezystancja pętli żył (max): 191,8 Ω/km
• Rezystancja izolacji żył (min): 1500 MΩ x km
• Pojemność skuteczna par (średnia / max): 50/55 nF/km
• Asymetria pojemności między torami macierzystymi w jednej czwórce k1 (max): 500 pF/500m
• Asymetria pojemności między torami macierzystymi w sąsiednich czwórkach k9-12 (max): 150 pF/500m
• Temperatura podczas pracy: -40°C do +70°C
• Temperatura podczas układania: -10°C do + 50°C
• Waga: 145 kg/km

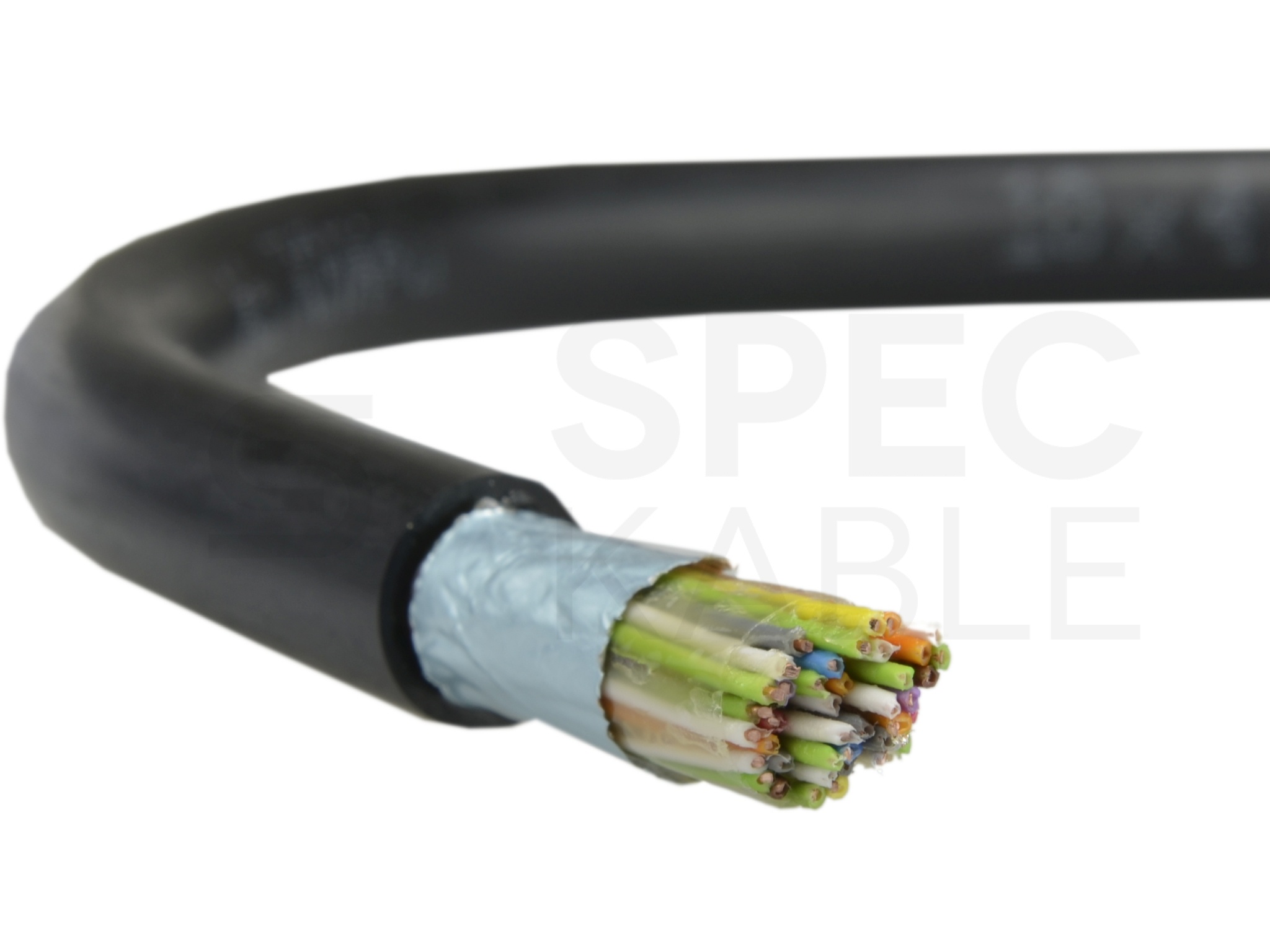

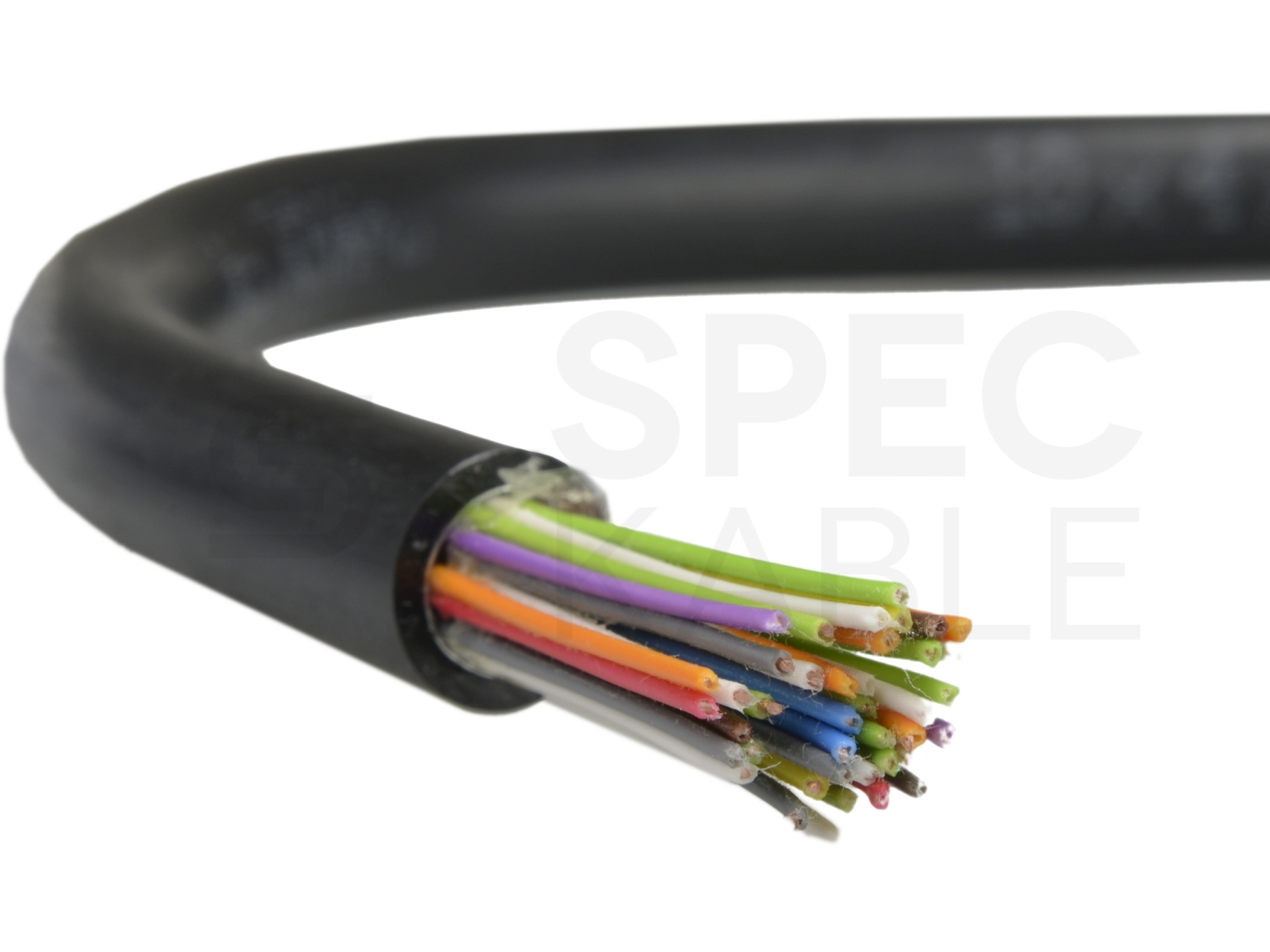

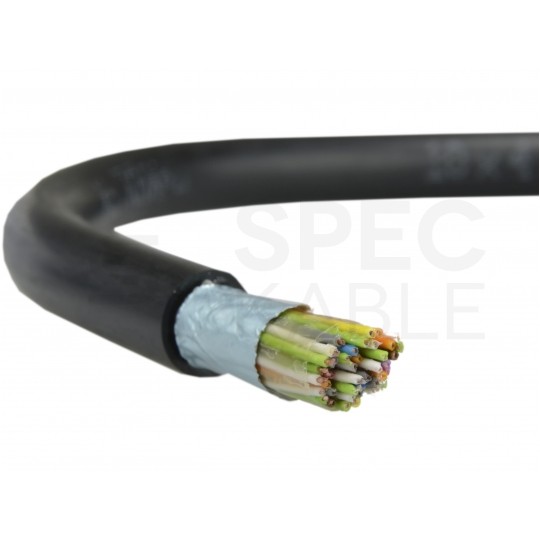

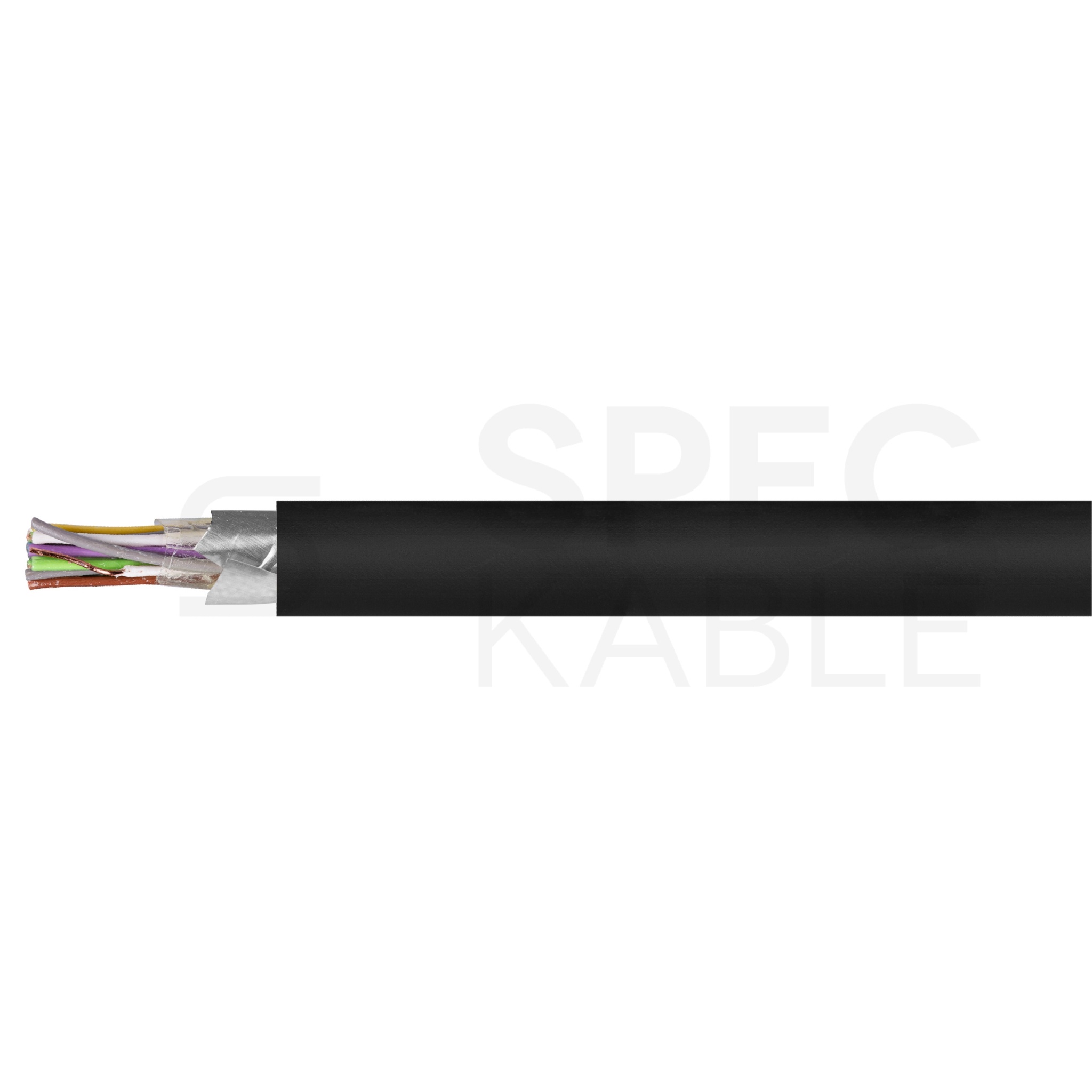

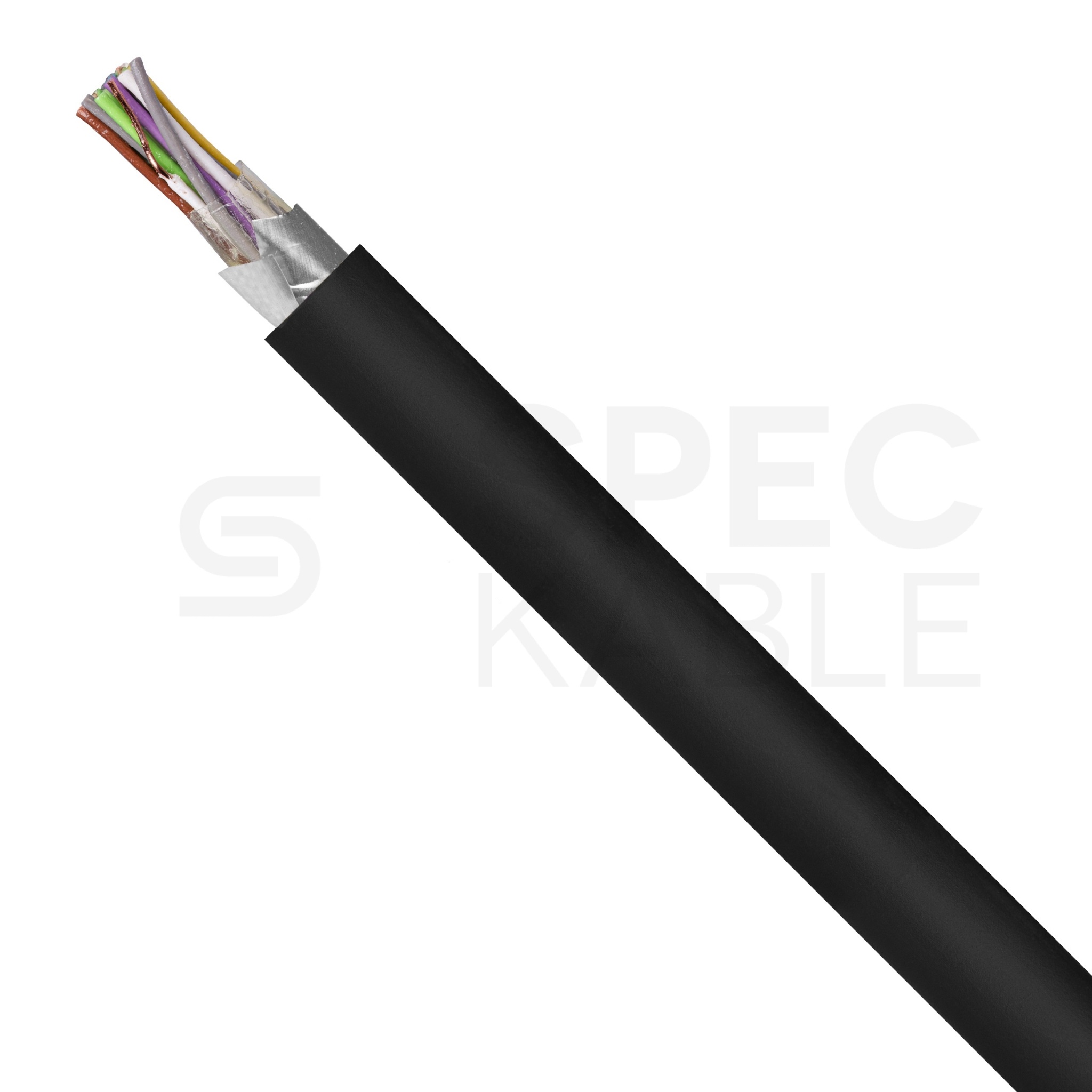

Budowa przewodu:

• Żyły: miękkie druty miedziane
• Izolacja: polietylen piankowy z zewnętrzną warstwą polietylenu pełnego (foam-skin)
• Wiązki: czwórki gwiazdowe, tory transmisyjne w czwórce tworzą żyły „a” i „b” oraz „c” i „d”
• Pęczki elementarne: 5-czwórkowe
• Ośrodek: skręcony z pęczków elementarnych, pęczki elementarne w ośrodku kabla są wyróżniane przez barwny obwój
• Uszczelnienie wzdłużne: wypełnienie żelem hydrofobowy
• Obwój ośrodka: taśmy poliestrowe
• Zapora przeciwwilgociowa: taśma aluminiowa pokryta dwustronnie warstwą kopolimeru etylenu
• Powłoka: polietylen odporny na działanie promieniowania UV
• Kolory izolacji żył: według tabeli w karcie katalogowej
• Kolor powłoki: czarny

Warunki układania:

• Przeznaczony do instalacji niskoprądowych
• Zastosowanie wewnętrzne
• Zastosowanie zewnętrzne
• Zastosowanie w przemyśle
• Powłoka zewnętrzna odporna na UV
• Układanie bezpośrednio w ziemi (żelowany)
• Dodatkowa zapora przeciwwilgociowa (taśma aluminiowa)

Kable zewnętrzne żelowane

Kable żelowane to szczególny rodzaj przewodów w których wolne przestrzenie między żyłami zostały wypełnione specjalnym materiałem hydrofobowym w postaci żelu. Zabezpiecza on przed wzdłużnym wnikaniem wody oraz gwarantuje odporność na wilgoć.

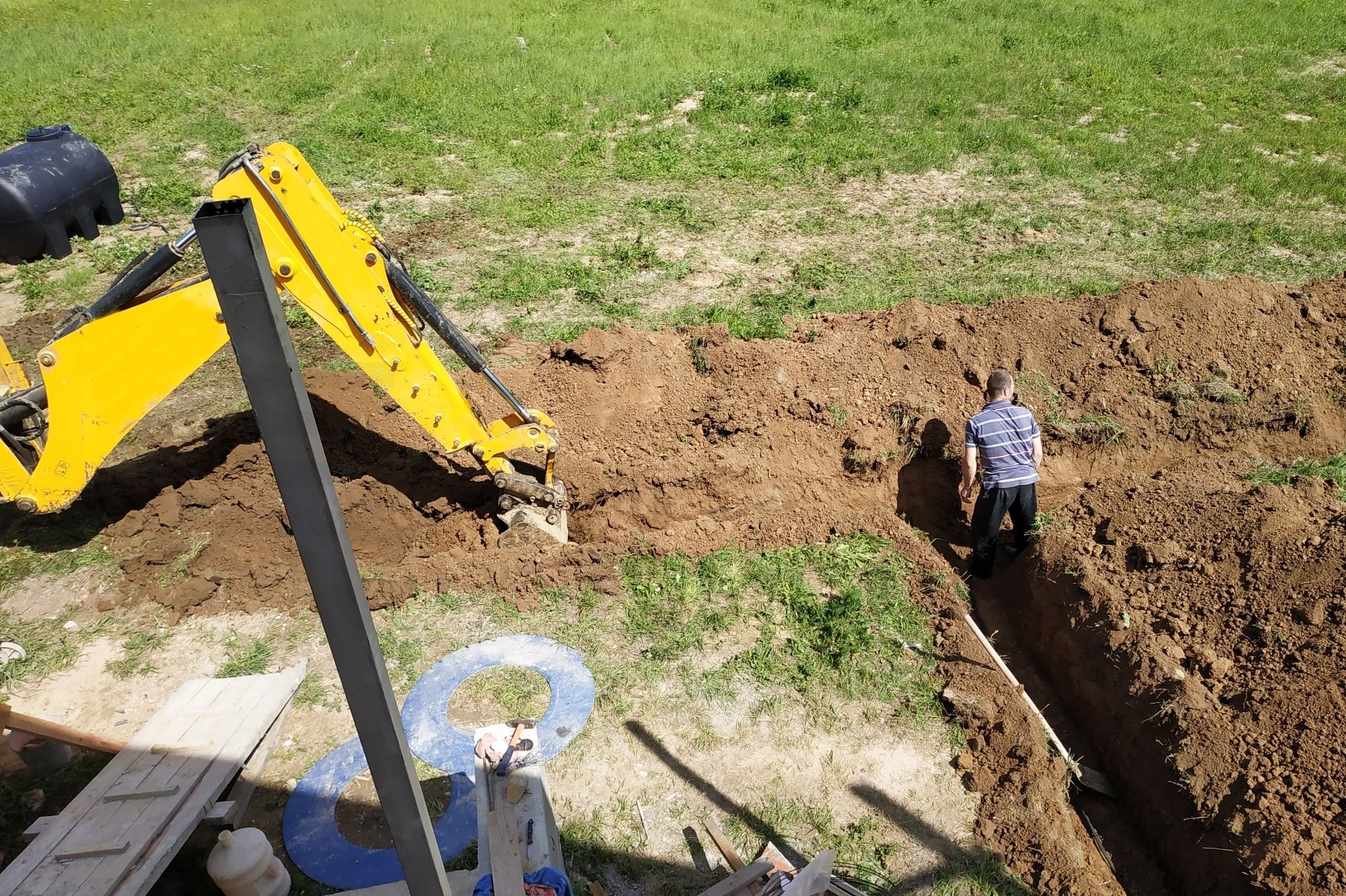

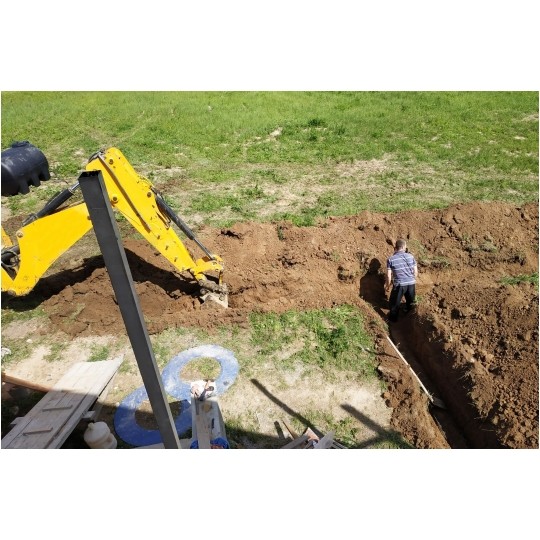

Przewody tego typu mogą być układane bezpośrednio w gruncie lub na zewnątrz budynków bez dodatkowych zabezpieczeń. Nie wymagają stosowania peszli, rur lub innych osłon (w przypadku stosowania w ziemi wystarczy przykryć folią ostrzegawczą).

Zastosowanie:

Czwórkowe kable XzTKMXpw przeznaczone są do budowy telekomunikacyjnych sieci miejscowych:

• do połączeń stacji abonenckich z centralą
• do połączeń między centralami
• do instalacji telefonicznej w zakładach przemysłowych
• do budowy telekomunikacyjnych sieci kolejowych

Mogą być również wykorzystywane w budownictwie mieszkaniowym, przy tworzeniu sieci komunikacyjnych pomiędzy urządzeniami zewnętrznym i wewnętrznymi, przykładowo:

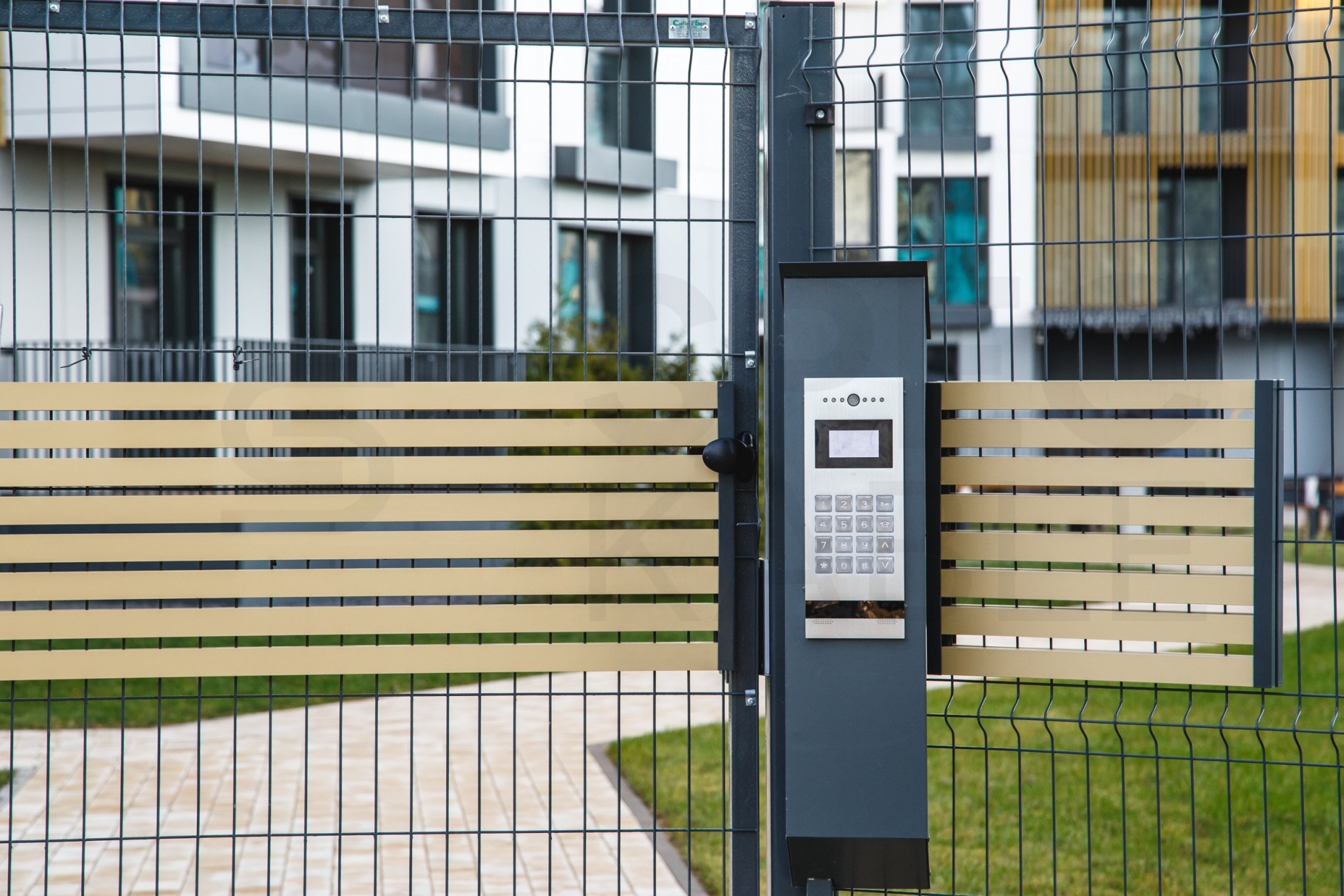

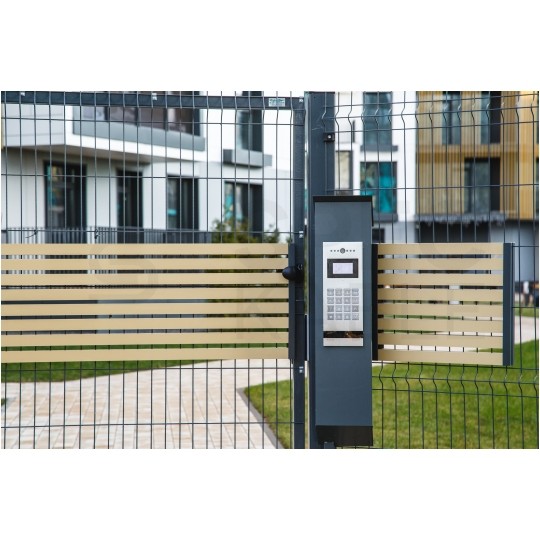

• domofony, wideodomofony
• czujniki ruchu
• napędy bram
• telefony, alarmy

Przewód POLSKIEJ PRODUKCJI, wykonany z miedzi!

Prezentowany przewód został wyprodukowany w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.

Producent - Fabryka kabli MADEX

Fabryka Kabli Madex działa na rynku od 1988 roku. Przedsiębiorstwo jest uznanym dostawcą kabli i przewodów, które spełniają wszystkie wymagania jakościowe stawiane współczesnym produktom w branży. Fabryka specjalizuje się w produkcji miedzianych kabli telekomunikacyjnych oraz teleinformatycznych, produkuje również kable dla górnictwa, energetyki i systemów bezpieczeństwa. Linie produkcyjne Madex wyposażone są w maszyny i urządzenia najlepszych firm z branży maszyn kablowych: Gauder Group Setic SAS, Northampton Machinery Company, Henrich oraz Beta Lasermike.
