Spawarka światłowodowa SIGNAL FIRE AI-8C z zestawem akcesoriów w skrzynce

Spawarka światłowodowa Signal Fire AI-8C z zestawem akcesoriów w skrzynce

Następca popularnego modelu AI-8. Producent odświeżył design i konstrukcję obudowy urządzenia oraz przeprojektował układ zasilania oraz ładowania, jeszcze bardziej zwiększając jego niezawodność. Do 240 zwiększono liczbę możliwych do wykonania spawów na jednym cyklu ładowania baterii !

Signal Fire to sprawdzone rozwiązanie na rynku spawarek światłowodowych. Niska cena połączona jest tutaj z zaawansowaną techniką pozycjonowania i spawania włókien światłowodowych.

Komfort pracy na tym urządzeniu docenią zarówno początkujący użytkownicy, jak również zaawansowani, doświadczeni instalatorzy. Jakość i niezawodność spawarki potwierdzona została w szeregu testów wykonywanych w różnych warunkach środowiskowych i na różnych typach włókien.

Spawarka jest gotowa do pracy od razu po wyjęciu z opakowania. Do codziennej pracy nie jest wymagana żadna konfiguracja. Urządzenie zostało wyposażone w złącze USB umożliwiające ładowanie baterii w smartfonie.

Urządzenie można wykorzystywać zarówno do realizacji 100 km magistrali światłowodowych, instalacji FTTH, jak i krótkich połączeń punkt - punkt, czy instalacji LAN lub monitoringu wizyjnego bazującego na okablowaniu światłowodowym.

Wytrzymała i odporna na uderzenia skrzynia pozwala na bezpieczny transport i przechowywanie spawarki wraz ze wszystkimi akcesoriami niezbędnymi do pracy. Może również służyć jako praktyczna platforma robocza.

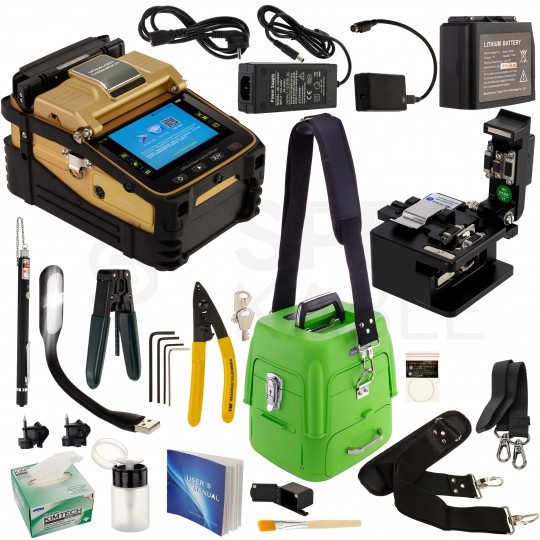

Zawartość zestawu:

• spawarka światłowodowa
• praktyczna skrzynka na spawarkę i narzędzia
• krzesło/stolik
• obcinarka do cięcia włókien
• zestaw zapasowych elektrod
• stripper uniwersalny
• stripper do kabli płaskich
• chusteczki bezpyłowe Kim-Wipes
• butelka z dozownikiem
• pędzelek do czyszczenia
• włókno do kalibracji
• wizualny lokalizator uszkodzeń światłowodu 5mW
• zasilacz sieciowy AC z kablem zasilającym
• adapter ładowania (z gniazdem USB)
• akumulator litowy 7800mAh
• pasek do noszenia spawarki
• pasek do noszenia skrzynki
• lampka LED (na złączu USB)
• dwa klucze do zamka
• obszerna instrukcja obsługi w języku angielskim (dostępna również wersja w języku polskim w załącznikach na końcu opisu oferty)

Charakterystyka:

• Producent: Signal Fire
• Symbol producenta: AI-8C
• 6 silników odpowiadających za pozycjonowanie włókien
• Pozycjonowanie do rdzenia lub do płaszcza włókna
• Możliwość pracy w trybie Auto
• Powiększenie obrazu x300
• 4-rdzeniowy procesor zapewniający szybkość działania
• Min. czas spawania 6 sekund
• Szybki piecyk - zgrzewanie osłony spawu 40 mm trwa 15 sekund
• Konfiguracja za pomocą aplikacji na telefon (Android/iOS)
• Duży (5,1'') wyświetlacz o regulowanej jasności
• Możliwość tworzenia raportów spawania za pomocą dedykowanej aplikacji (eksport do xls)
• Metalowa obudowa pokryta od spodu gumą
• Lampka LED przeznaczona do pracy w trudnych warunkach oświetleniowych
• Pojemna (7800 mAh, około 240 cykli zgrzewania i spawania), wymienna bateria
• Czas ładowania baterii - około 3,5 h
• Adapter USB umożliwiający ładowanie baterii w smartfonie
• Uniwersalne uchwyty włókien
• Wysokiej jakości, praktyczna skrzynka wraz z krzesełkiem/stolikiem
• Klucze umożliwiające zamknięcie skrzynki
• Niezwykle bogaty zestaw akcesoriów i narzędzi

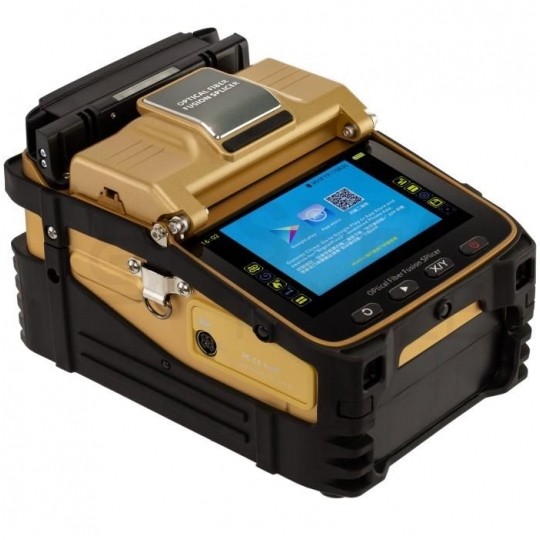

Opis urządzenia

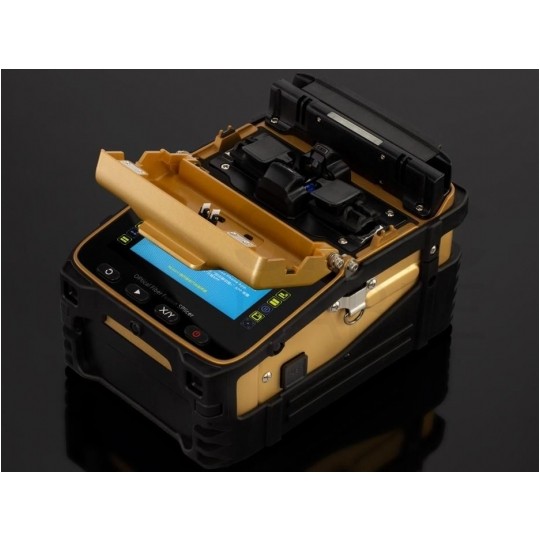

Signal Fire AI-8C wykorzystuje technikę pozycjonowania włókien do rdzenia (możliwość pozycjonowania do płaszcza) zapewniającą najlepsze parametry tłumiennościowe wykonywanych spawów. Włókna ustawiane są przez 6 wysokiej klasy silników (Siemens), co jest absolutnie niespotykane w sprzęcie z tej półki cenowej.

Minimalny czas spawania to 6 sekund, a czas zgrzewania osłon 40mm to tylko 15 sekund. Wbudowana w spawarkę lampka LED umożliwia wykonywanie spawów (oraz pracę w włóknami) nawet w całkowitej ciemności.

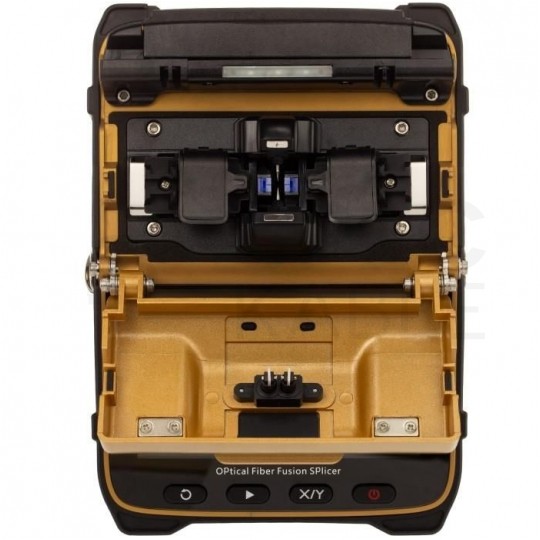

Uniwersalne uchwyty włókien zapewniają komfort i szybkość pracy - układać w nich można włókna 250 μm, 900 μm w ścisłej oraz luźnej tubie oraz kable patchcordowe i/lub kable typu DROP. Spawarka oferuje różne programy spawania oraz tryb Auto, który sprawdza się w większości sytuacji.

Obudowa spawarki wykonana jest z metalu, od spodu pokryta zabezpieczającą gumą, osłona komory spawania oraz piecyka wykonane są z tworzywa sztucznego wysokiej jakości.

Spawarka wyposażona jest w akumulator o pojemności 7800 mAh. Zapewnia on wykonanie około 240 spawów i cykli zgrzewania osłon. Czas ładowania akumulatora to tylko 3,5h. Konstrukcja spawarki przewiduje bardzo szybką wymianę akumulatora (wciśnięcie przycisku na obudowie powoduje jego wysunięcie).

Wydajny 4-rdzeniowy procesor

Model AI-8C bazuje na 4-rdzeniowym procesorze zapewniającym szybki czas reakcji (spawarka gotowa jest do pracy po 3 sekundach) oraz krótkie czasy spawania i zgrzewania osłon spawów.

Produkt jest jednym z najszybszych urządzeń tego typu dostępnych obecnie na rynku i najszybszym w tej klasie cenowej.

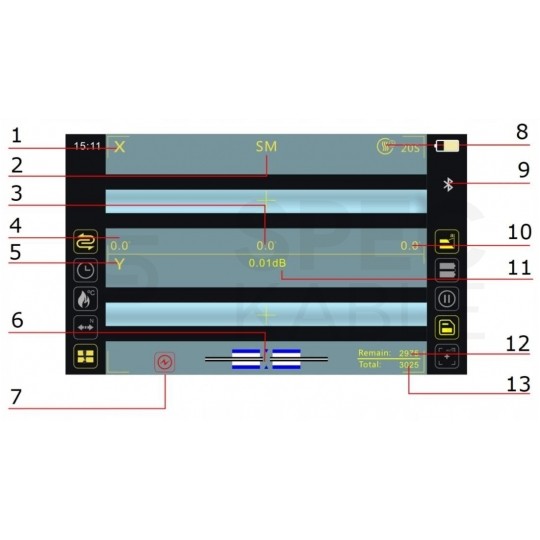

Wyświetlacz LCD

5,1-calowy wyświetlacz o rozdzielczości 800x480 px i regulowanej jasności zapewnia komfortową pracę również w trudnych warunkach oświetleniowych. Układ optyczny oferuje 300-krotne powiększenie obrazu, co bezpośrednio wpływa na jakość procesu spawania oraz wizualną analizę wykonywanych spawów (przeglądanie w dwóch płaszczyznach).

1. Widok w osi X
2. Typ włókna
3. Suma kątów docięcia
4. Kąt docięcia lewego włókna
5. Widok w osi Y
6. Stan włókien
7. Podpowiedzi i ostrzeżenia
8. Czas zgrzewania
9. Bluetooth
10. Kąt docięcia prawego włókna
11. Tłumienie spawu
12. Spawy do wymiany elektrod
13. Licznik spawów

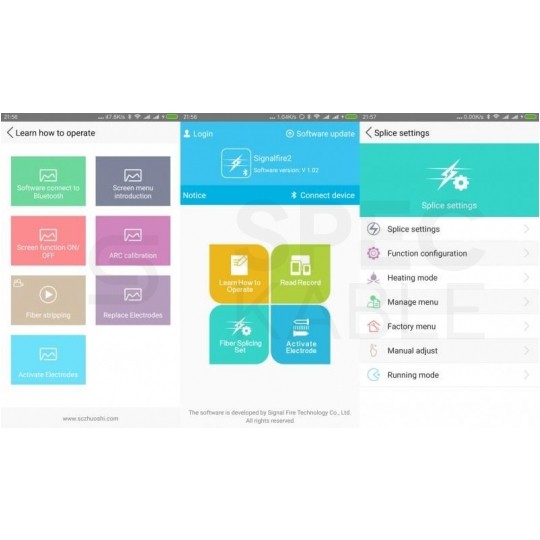

Komunikacja za pośrednictwem aplikacji

Spawarka AI-8C została wyposażona w system komunikacji Bluetooth. Pozwalana on połączyć się z urządzeniem za pomocą smarfona i dokonywać korekty wybranych parametrów spawania.

Bezpłatna aplikacja na smartfony dostępna jest w sklepie Google Play oraz AppStore. W polu wyszukiwania wspisać należy „Signalfire2”.

Aplikacja dostępna jest w języku polskim, angielskim oraz wielu innych. Zawiera w sobie również instrukcję obsługi, a także filmy instruktażowe.

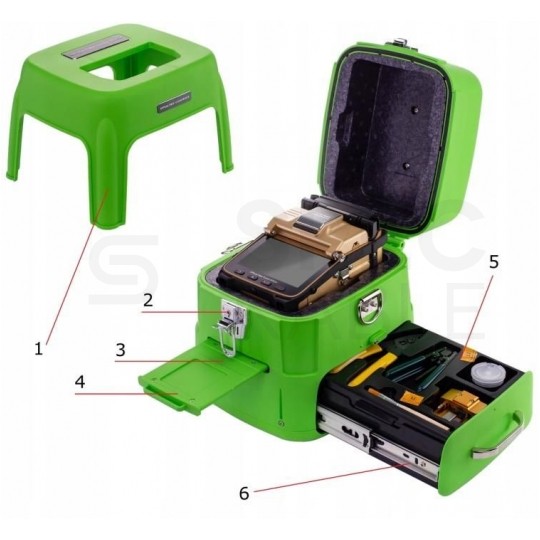

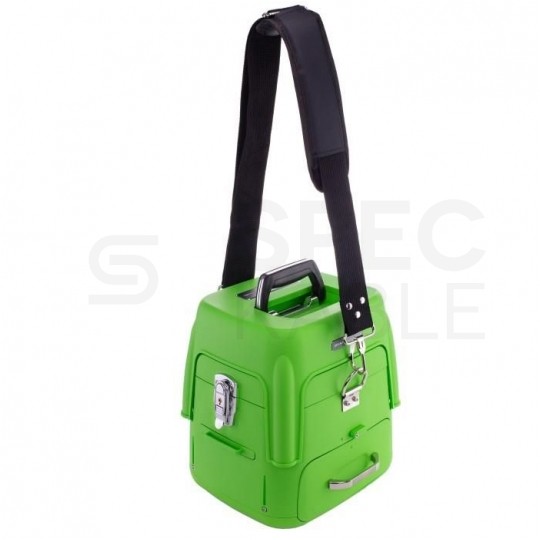

Funkcjonalna skrzynka

Spawarka dostarczana jest z funkcjonalną skrzynką mogącą pełnić rolę wygodnej platformy roboczej.

Skrzynka, oprócz spawarki, zmieści wszystkie niezbędne narzędzia, zasilacz oraz akcesoria (chowane w dwupoziomowej szufladzie osadzonej na wytrzymałych metalowych prowadnicach). Co ważne nie jest konieczne wyjmowanie spawarki ze skrzynki w celu spawania - otrzymujemy, więc solidne i stabilne podparcie.

Sama skrzynka wykonana jest z wytrzymałego tworzywa i posiada rozłączny element mogący posłużyć za stołek lub mały stolik.

1. Krzesło / stolik
2. Zamknięcie skrzynki
3. Miejsce na chłodzenie osłon spawów
4. Tacka na nóż do cięcia włókien
5. Półka narzędzi
6. Wewnętrzna półka akcesoriów

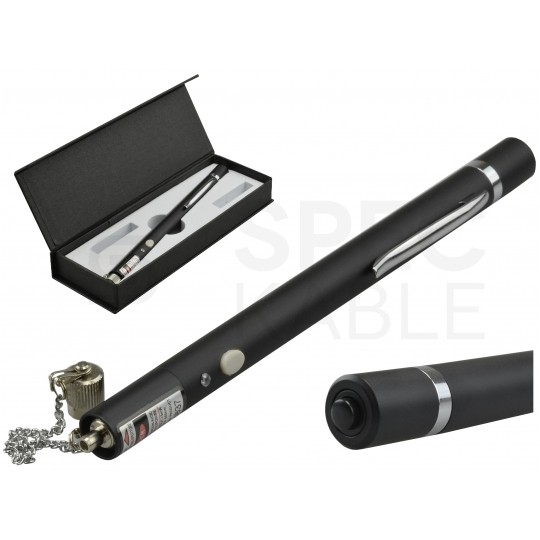

Dodatkowo w zestawie - wizualny lokalizator uszkodzeń światłowodu 5mW marki NEKU

Wizualny lokalizator uszkodzeń ("pióro świetlne") to podstawowe narzędzie instalatora przy pracy ze światłowodami. Czerwona wiązka światła widzialnego o odpowiedniej długości fali i mocy jest łatwo zauważalna na zakończeniu włókna lub przy jego przerwaniu.

Za pomocą tego urządzenia można natychmiast znaleźć pęknięcia czy zerwania włókna oraz w najprostszy sposób sprawdzić ciągłość toru.

Parametry:

• Długość fali: 640-665nm
• Moc wyjściowa: max. 5mW
• Dioda laserowa klasy IIIa
• Złącze: uniwersalne dla ferrul 2,5mm (SC, ST, FC)
• Tryb pracy: świecenie ciągle lub pulsacyjne w zakresie 3Hz lub 9Hz
• Metalowa obudowa
• Zasilanie: 2xAAA
• Temperatura pracy: -20°C do 60°C
• Wymiary: długość - 170mm, średnica - 13mm

Spawarka światłowodowa – niezbędny element w pracy montera sieci światłowodowych

Spawarki światłowodowe to jeden z elementów, bez których trudno wyobrazić sobie instalacje i konserwację sieci optycznych. Ich działanie jest kluczowe w procesie łączenia włókien kabla światłowodowego. W efekcie spawarka to dziś standardowy produkt razem z zestawem narzędzi serwisowych.

Działanie spawarki światłowodowej opiera się na mechanizmie łączenia włókien z wykorzystaniem precyzyjnego łuku elektrycznego oraz procesie dokładnego centrowania i pozycjonowania włókien. Kluczowa w pracy spawarek jest precyzja, niezawodność i powtarzalność ich działania.

Prezentowany model umożliwi szybkie, sprawne i precyzyjne połączenie, a w efekcie instalację, naprawę oraz efektywną modernizację.

Dane techniczne:

• Przeznaczona dla włókien typu: SM - jednomodowe (G.652 + G.657), MM - wielomodowe (G.651), DS - włókna z przesuniętą dyspersją (G653), NZDS - włókna z przesuniętą niezerową dyspersją (G655)
• Tłumienność spawów: 0,025 dB dla SM; 0,01 dB dla MM; 0,04 dB dla DS; 0,04 dB dla NZDS
• Tłumienność odbiciowa: > 60 dB
• Metoda wyrównywania: centrowanie do rdzenia, centrowanie do płaszcza, centrowanie manualne
• Autofocus: Tak
• Kalibracja łuku elektrycznego: w czasie rzeczywistym
• Czas spawania: 6 sekund
• Czas zgrzewania: 15 sekund
• Typ osłonek spawów: 40mm, 60mm
• Średnica płaszcza: 80 – 150 μm
• Średnica powłoki zewnętrznej: 100 – 1000 μm
• Długość cięcia włókien: powłoka mniejsza od 250 μm: 8 - 16 mm / powłoka mniejsza od 1000 μm: 16 mm
• Wyświetlacz: LCD typu TFT 5,1 cala, kolorowy, 800x480px
• Powiększenie obrazu: 300x dla X lub Y, 150x dla obu osi jednocześnie
• Test wytrzymałości: standard 2N
• Uchwyty włókien: uniwersalne, dedykowany dla włókien SM, MM, włókien odsłoniętych, pigtaili, włókien izolowanych gumą oraz kabli wieloświatłowodowych
• Tryby spawania: spawanie standardowe / spawanie precyzyjne
• Rejestr spawów: synchronizacja z telefon, nielimitowane przechowywanie w chmurze
• Bateria: wbudowany akumulator litowy o pojemności 7800 mAh, czas ładowania ≥ 3,5h, zapewnia wykonanie 240 cykli spawania i zgrzewania
• Zasilacz: AC 100-240V AC @50-60Hz, wyjście 13,5V 4A DC
• Adapter ładowania: 13,5V / 4,8A DC, wyjście 13,5V / 4,8A (czuwanie), 12,65V / 2,5A (praca), 5V / 2A (USB)
• Warunki pracy: 0 - 5000 m n.p.m., wilgotność 0~95%RH, siła wiatru: max 15 m/s
• Temperatura pracy:  0°C do +40°C
• Temperatura graniczna: -10°C do +50°C
• Oświetlenie: dołączona lampka USB do podświetlania, przeznaczona do pracy w trudnych warunkach oświetleniowych
• Żywotność elektrod: 3000 spawów, łatwa wymiana elektrod
• Dodatkowe informacje: port USB 5V / 2A umieszczony w adapterze, przeznaczony do ładowania telefonów / podłączenia lampki
• Konfiguracja i aktualizacja oprogramowania: konfiguracja za pomocą aplikacji mobilnej na system iOS oraz Android, aktualizacja w aplikacji mobilnej, należy włączyć synchronizację Bluetooth z urządzeniem
• Dostępne języki: chiński, angielski, francuski, włoski, portugalski, polski, hiszpański, tajski, arabski
• Waga spawarki: 2,08 kg (z akumulatorem)
• Waga skrzynki : 7,1 kg (wliczając urządzenie i akcesoria)
• Wymiary spawarki (dł./szer./wys.): 135 x 198 x 122 mm
• Wymiary skrzynki (dł./szer./wys.): 270 x 237 x 293 mm

O producencie:

Firma Signal Fire jest dynamicznie rozwijającą się marką specjalizującą się w produkcji spawarek światłowodowych. Z siedzibą w Chengdu zatrudnia blisko 200 pracowników. Oferowane przez przedsiębiorstwo urządzenia są konstruowane w oparciu o podzespoły renomowanych producentów (również europejskich), a rozwiązania technologiczne chronione są licznymi patentami.

Cechą charakterystyczną spawarek Signal Fire jest wykorzystanie smartfonów do ich konfiguracji, archiwizacji danych o wykonanych spawach oraz wszelkiej diagnostyki. Produkty tej firmy znalazły uznanie na rynkach całego świata.
