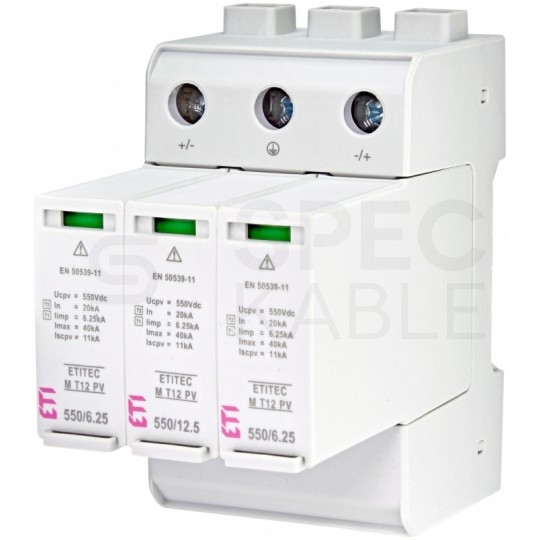

Ogranicznik przepięć SPD DC 1100V B+C (Typ 1+2) 3P 6,25kA + 20kA/40kA fotowoltaiczny ETITEC

Seria ograniczników przepięć ETITEC C-PV jest przeznaczona do ochrony systemów fotowoltaicznych PV przed przepięciami: łączeniowymi lub pochodzącymi od wyładowań atmosferycznych pośrednich lub bezpośrednich. Znajdują zastosowanie w obiektach bez zewnętrznej instalacji odgromowej. Układ wewnętrzny ograniczników zawiera dwa (lub 3) warystory, z których każdy zabezpieczony jest elementem termicznym - odłącznikiem.

Dane techniczne ogranicznika ETITEC B + C - PV:

• Zgodność z normami IEC-61643-1
• Funkcja: Ogranicznik przepięć
• Typ: T1, T2 (B+C)
• Prąd wyładowczy imp (10/350) (kA): 6,25
• Imax(8/20) (kA): 40
• Napięcie długotrwałe pracy Uc (V): 1100
• RC: Nie
• In (8/20): 20
• Liczba modułów: 3
• Up - Poziom ochrony (kV): 3,8
• Prąd upływu: TAK
• Zastosowana technologia: MOV
• Głębokośc wbudowania (mm): 86
• Iimp - Prąd udarowy (10/350) (kA): 50
• Maks. przekrój przewodu (jedno-/wielodrutowego): 35mm²
• Maks. przekrój przewodu elastycznego: 25mm²
• Najwyższe napięcie trwałej pracy DC: 1100V
• Prąd udarowy (10/350): 12.5kA
• Sposób montażu: Szyna montażowa DIN TH-35 mm

TYPY / KLASY ograniczników przepięć:

Skuteczna obrona przeciwprzepięciowa wymaga wykonania w sposób kaskadowy, tj. wielostopniowy. Z tego względu przy zasilaniu obiektów stosuje się trójstopniowy system ochrony przeciwprzepieciowej. Stanowia go ograniczniki typu 1, 2 i 3 zgodnie z normą PN-EN 61643-11 (dawniej oznaczanę klasą B, C i D, według DIN VDE 0675).

Ogranicznik typu 1, czyli dawnej klasy B

• często nazywany odgromnikiem, służy do ochronny przed przepięciami o wysokiej wartości napięcia, wywoływanymi bezpośrednim albo bliskim uderzeniem pioruna w linię energetyczną. Jego zadaniem jest ograniczenie impulsu napięciowego do wielkości poniżej 4 kV.

Ogranicznik typu 2, czyli dawnej klasy C

• często jest nazywany prosto ochronnikiem. Jego zadaniem jest ograniczenie przepięcia do wartości 1 – 1,5 kV, co zabezpiecza dużą część odbiorników elektrycznych przed przepięciami komutacyjnymi oraz przepięciami zredukowanymi przez ograniczniki przepięć typu 1, ale zagraża jeszcze urządzeniom bardzo czułym na wszelkie przepięcia. Ograniczniki klasy B i C montowane są często w domowych rozdzielniach.

Ochronnik typu 3, czyli dawnej klasy D

• służy do bezpośredniej ochrony wybranych, czułych na wszelkie przepięcia urządzeń. Montowany jest w rozdzielnicy lub za gniazdkiem w puszce elektrycznej, albo bezpośrednio w urządzeniu.

Wszystkie typy ochronników muszą być zamontowane kaskadowo, inaczej cała ochrona przeciwprzepięciowa będzie nieskuteczna. Ochronniki dalszych stopni nie poprzedzone tymi wcześniejszymi nie są w stanie wyeliminować obciążeń cieplnych, jakim odgromniki i bezpieczniki podlegają przy przepływie prądów piorunowych. Bez stopnia poprzedzającego ulegają one zniszczeniu.
