Solarny regulator ładowania PWM z wyświetlaczem LCD - 12/24V 30A

Regulator solarny SOL-30ED jest przetwornicą służącą do kontroli pracy systemów fotowoltaicznych. Zadaniem regulatora solarnego jest zapewnienie właściwej charakterystyki prądu ładowania akumulatorów zabezpieczając je przed zbyt głębokim rozładowaniem lub przeładowaniem. Regulatory solarne gwarantują zwiększenie żywotności baterii w układzie panel solarny / akumulator.

Najważniejsze cechy:

• Maksymalny prąd ładowania: 30 A
• Napięcie wyjściowe: 12 V / 24 V (autodetekcja)
• Napięcie zasilania: 12V @ 15V-32V / 24V @ 30V-50V
• Rodzaj: PWM

Opis działania

Regulator solarny zabezpiecza akumulator przed zbyt głębokim rozładowaniem poprzez odłączenie źródła poboru energii po przekroczeniu dla akumulatora krytycznego napięcia 11V. W przypadku pełnego naładowania akumulatora regulator odłącza zasilanie z paneli fotowoltaicznych przy osiągnięciu napięcia akumulatora w zakresie 14V-14.5V.

Zastosowanie i funkcje

Regulatory ładowania PWM z serii SOL-ED zostały zaprojektowane do pracy w prostych systemach solarnych w układzie panel solarny, regulator i akumulator. Ich zadaniem jest kontrola wielostopniowego procesu ładowania akumulatora oraz zabezpieczenie go przed przeładowaniem lub głębokim rozładowanie, jak również informowanie użytkownika o aktualnych parametrach pracy. Automatyczny system detekcji napięcia pozwala na współpracę z akumulatorami zarówno 12V jak i 24V, a manualny selektor umożliwia zdefiniować typ zastosowanego akumulatora: żelowy lub AGM.

Solidna obudowa gwarantuje bezpieczną pracę zaawansowanych układów elektronicznych oraz odpowiednie odprowadzenie nadmiaru ciepła z elementów wykonawczych. Prosty system montażu powoduje skrócenie czasu instalacji do niezbędnego minimum, a czytelne opisy sekcji podłączeniowej minimalizują ryzyko błędnego podłączenia poszczególnych elementów systemu. Pod prezentowany regulator można podpiąć przewody solarne o przekroju aż do 16 mm². Urządzenie zostało wyposażone w wygodny panel LCD, który dzięki wyświetlaniu parametrów pracy znacząco ułatwia kontrolę instalacji.

System zabezpieczeń

Nad bezpieczeństwem oraz poprawnością działania regulatorów czuwa szereg elektronicznych zabezpieczeń takich jak:

• zabezpieczenie zwarciowe
• zabezpieczenie przeciążeniowe
• zabezpieczenie przepięciowe
• zabezpieczenie temperaturowe
• zabezpieczenie przed odwrotnym podłączeniem panelu
• zabezpieczenie przed odwrotnym podłączeniem akumulatora

Budowa urządzenia

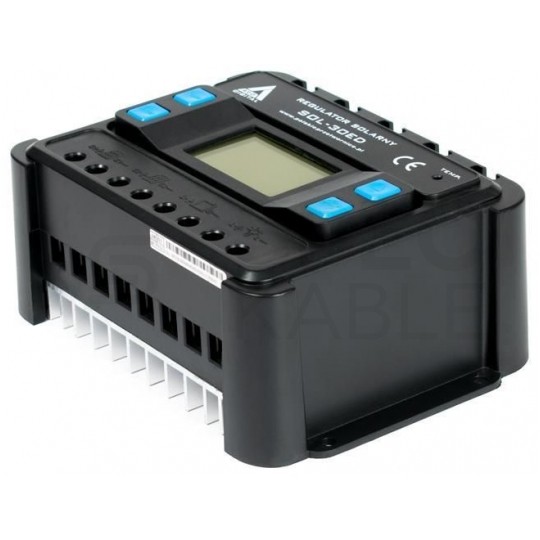

1. Wyświetlacz LCD - informuje o bieżących parametrach pracy.
2. Przycisk MENU - odpowiada za zmianę wyświetlanej treści na wyświetlaczu
3. Przycisk LOAD - włącznik / wyłącznik obwodu obciążenia DC
4. Przycisk strzałka w górę - zmiana wyświetlanego parametru w menu oraz zmiana danej wartości w trybie edycji
5. Przycisk strzałka w dół - zmiana wyświetlanego parametru w menu oraz zmiana danej wartości w trybie edycji
6. Czujnik temperatury
7. Złącze panelu PV - dodatni i ujemny biegun służący do podłączenia panelu solarnego
8. Złącze akumulatora - dodatni i ujemny biegun służący do podłączenia akumulatora (12V lub 24)
9. Złącze obciążenia (wyjście) - dodatni i ujemny biegun służący do podłączenia obciążenia (12V lub 24V w zależności od podłączonego akumulatora)

Schemat podłączenia regulatora

• S) Panel solarny
• B) Akumulator 12V lub 24V
• L) Obciążenie (np.żarówka)

Parametry techniczne:

• Napięcie wyjściowe - wejściowe: 12V @ <32V / 24V @ <48V (autodetekcja)
• Obsługiwany typ akumulatora: AGM / Żelowy
• Napięcie ładowania (ustawialne): 14.0V ÷ 15.0V / 28.0V ÷ 30.0V
• Napięcie podtrzymania: 13.8V / 27.6V
• Napięcie rozłączenia (LVD): 10.4V ÷ 11.4 V / 20.8V ÷ 22.8V
• Napięcie ponownego załączenia: 12.2V ÷ 13.2 V / 24.4 V ÷ 26.4V
• Zabezpieczenie nadnapięciowe akumulatora: 12V @ 17V / 24V @ 34V
• Zabezpieczenie nadnapięciowe PV: 12V @ 60V / 24V @ 90V
• Maksymalny prąd ładowania: 30A
• Maksymalna moc panelu (12V / 24V): 450W / 900W
• Własne zużycie prądu: 20mA
• Temperatura pracy: -40°C ~ +50°C
• Kompensacja temperaturowa: 12V: 18mV/°C 24V: 36mV/°C
• Maksymalny przekrój przewodów: 16mm / 6AWG
• Stopień ochrony (IP): IP21
• Wymiary DxSxW [mm]: 172x126x75
• Waga [kg]: 0.65
