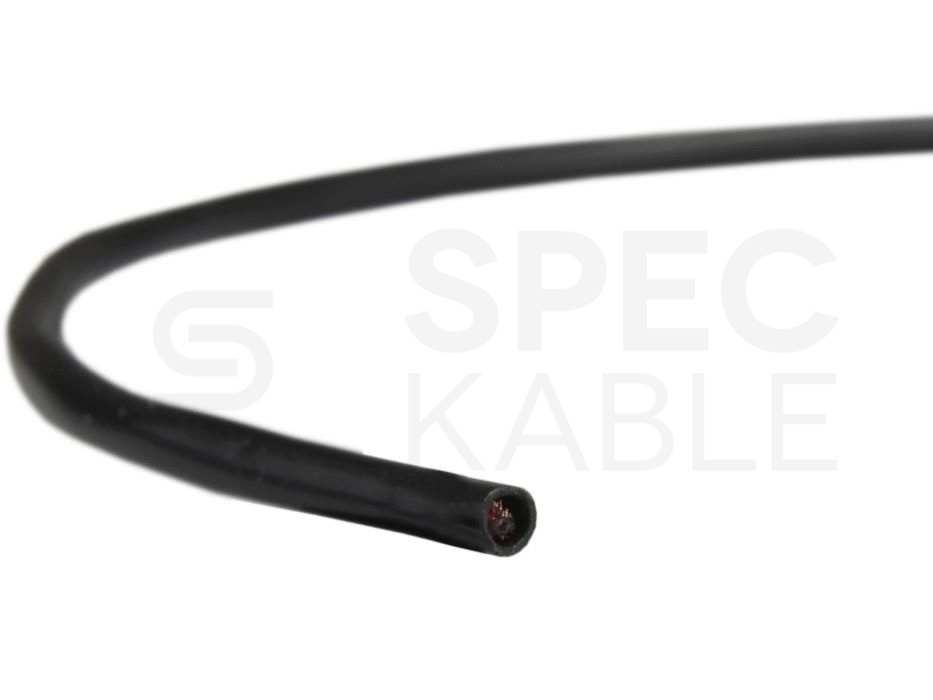

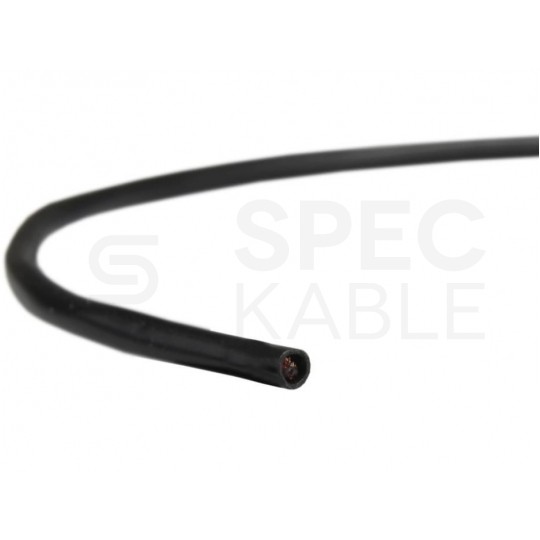

Przewód mikrofonowy YPMXekw 2x0,05 Cu czarny Technokabel

Zastosowanie

Przewody mikrofonowe przeznaczone są do połączeń ruchomych w urządzeniach elektroakustycznych, elekronicznych i pomiarowych.

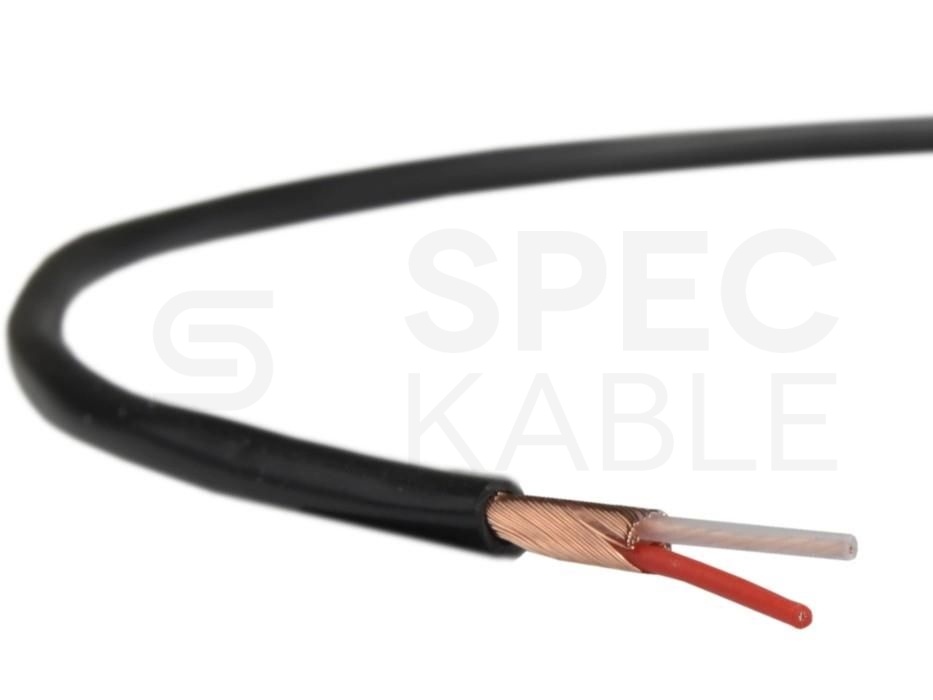

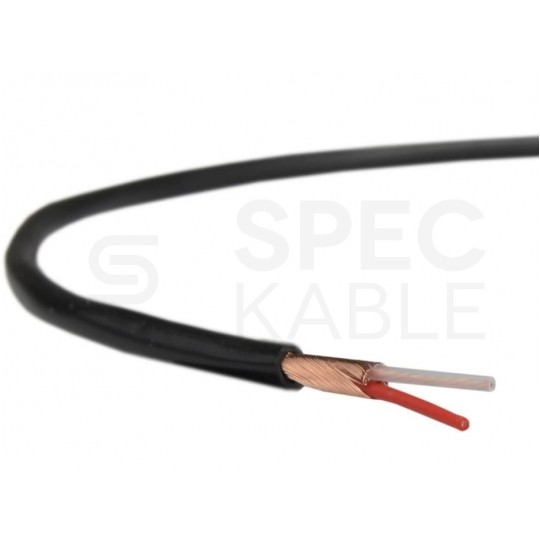

Budowa - YPMX; YPMXekw; YPMXekż; YPMXekżp

• żyły giętkie, wielodrutowe, skręcone z miękkich drutów miedzianych (druty ocynowane na życzenie),
• izolacja żył wykonana z polietylenu izolacyjnego (PE),
• kolory izolacji żył wg normy PN-T-90222,
• ekran wspólny w postaci obwoju z drutów miedzianych (ekw),
• ekran indywidualny żył w postaci obwoju z drutów miedzianych (ekż),
• ośrodek skręcony z żył izolowanych lub indywidualnie ekranowanych żył izolowanych,
• ośrodek z żył indywidualnie ekranowanych ułożonych równolegle (YPMXekżp),
• powłoka zewnętrzna wykonana z polwinitu oponowego (PVC) w kolorze czarnym (inne kolory na życzenie).

Rezystancja żył(w temperaturze 20°C) - maks.:

• - żyła 0,05 mm2: : 400 ohm/km
• - żyła 0,08 mm2: : 270 ohm/km
• - żyła 0,12 mm2: : 170 ohm/km
• - żyła 0,15 mm2: : 150 ohm/km
• - żyła 0,20 mm2: : 105 ohm/km
• - żyła 0,50 mm2: : 39 ohm/km
• Próba napięciowa, napięcie przemienne, 50 Hz: : 500 V

Rezystancja izolacji- min.

• - izolacja PE: : 100 M ohm/km
• - izolacja PCW: : 10 M ohm/km

Pojemność skuteczna żyły ekranowanej oraz nieekranowanej w stosunku do pozostałych żył i ekranów połączonych ze sobą - max.:

• - izolacja PE: : 140 nF/km
• - izolacja PCW: : 300 nF/km

Zakres temperatury pracy:

• - instalacja na stałe: : -30 do +80 °C
• - instalacja ruchoma: : -5 do +70 °C
• Minimalny promień zginania: : 10 x średnica przewodu
• Palność kabla: : kable nie rozprzestrzeniają płomienia
• Próby palności: :- PN-89/E-04160/55 metoda 1
• Wykonanie w oparciu o normy: : - PN-T-90221:1996 : - PN-T-90222:1996
