Radiowy sterownik rolet dopuszkowy dwukierunkowy SRP-22 ZAMEL EXTA LIFE

Sterownik rolet SRP-22 przeznaczony jest do sterowania roletami okiennymi lub innymi urządzeniami napędzanymi silnikami jednofazowymi 230 VAC.



Sterowanie może być prowadzone bezprzewodowo z poziomu nadajników lub kontrolera exta life oraz przewodowo z poziomu przycisków żaluzjowych odbijających. Do sterowania przewodowego wykorzystuje się wejścia IN1 oraz IN2 konfigurowane w aplikacji mobilnej. Wejścia mogą działać w trybie sterowania lokalnego lub centralnego. W obu przypadkach można stosować przyciski żaluzjowe podwójne i pojedyncze.



Dane techniczne:



• Znamionowe napięcie zasilania: 230 VAC
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowy pobór mocy: 0,45 W – czuwanie
• Transmisja: radiowa – pasmo ISM 868 MHz
• Sposób transmisji: dwukierunkowa – 9600 bps
• Kodowanie: algorytm oparty o klucz 128 bitowy działanie tylko w obrębie systemu exta life
• Zasięg działania: do 230 m w terenie otwartym
• Sygnalizacja optyczna (transmisja / programowanie): tak - dioda LED RGB
• Maksymalna ilość sparowanych przycisków: 96 par
• Informacja o aktualnym położeniu rolety: tak – w aplikacji mobilnej exta life (% zamknięcia rolety + ikona)
• Tryby pracy przy współpracy z nadajnikami systemu exta life: lokalny, centralny, 2 ustawienia „ulubione”
• Tryby pracy przy współpracy z kontrolerem exta life: otwórz, zatrzymaj, zamknij, % stopień zamknięcia rolety ustawiany za pomocą suwaka, maksymalnie 4 ustawienia „ulubione”
• Ilość wejść zewnętrznych: 2
• Współpraca z przyciskami żaluzjowymi*: tylko przyciski żaluzjowe odbijające, przyciski pojedyncze lub podwójne
• Tryby pracy dla wejścia zewnętrznego: lokalny lub centralny dla trybu lokalnego i przycisku żaluzjowego podwójnego możliwość wywołania 2 ustawień „ulubionych”**
• Czas ruchu rolety***: programowany w zakresie 1s ÷ 10 min.
• Parametry styków przekaźnika: 2NO 5A / 250 V AC AC3 2500 VA (styki napięciowe)
• Maksymalne obciążenie: 350 W (2 A) - klasa AC3
• Wspierane silniki: jednofazowe 230 V AC z wyłącznikami krańcowymi oraz przeciążeniowymi
• Liczba zacisków przyłączeniowych: 6 (przewody o przekroju do 2,5 mm2)
• Mocowanie obudowy: puszka instalacyjna Ø60 mm
• Temperaturowy zakres pracy: -10 ÷ +55 °C
• Stopień ochrony obudowy: IP20
• Klasa ochronności: II
• Wymiary: 47,5 x 47,5 x 20 mm
• Waga: 0,04 kg
• Zgodność z normami: PN-EN 60669, PN-EN 60950, PN-EN 61000 PN-ETSI EN 300 220-1, PN-ETSI EN 300 220-2

* typ przycisku konfigurowany z poziomu aplikacji mobilnej exta life

** w przypadku przycisku pojedynczego wywoływane jest tylko jedno ustawienie „ulubione”

*** osobno programowany czas zamykania oraz otwierania



Opis:



Dzięki komunikacji dwukierunkowej pomiędzy odbiornikiem a kontrolerem aktualny stan rolety wskazywany jest w aplikacji mobilnej za pośrednictwem odpowiedniej ikony oraz parametru „poziom zamknięcia”. Komunikacja dwukierunkowa umożliwia także parametryzację sterownika oraz zdalne dopisywanie nadajników (bez fizycznego dostępu do odbiorników). Algorytm kodowania ramek zapewnia bezpieczeństwo sterowania, co ma szczególne znaczenie w przypadku rolet okiennych i bram garażowych.

SRP-22 poza kontrolerem może być równolegle sterowany z poziomu nadajników systemu EXTA LIFE. Do odbiornika można wpisać większą liczbę nadajników co daje możliwość niezależnego sterowania z kilku miejsc. Urządzenie przeznaczone jest do montażu w puszkach instalacyjnych pod- i natynkowych. Odbiornik posiada zaimplementowaną funkcję zdalnej aktualizacji oprogramowania z poziomu kontrolera. Programowany czas ruchu rolety oraz możliwość zdefiniowania do czterech ustawień ulubionych dodatkowo zwiększają funkcjonalność sterownika.



Funkcjonalność przy sterowaniu z poziomu aplikacji mobilnej EXTA LIFE



Sterowanie odbiornikiem SRP-22 z poziomu aplikacji mobilnej jest możliwe tylko po jego wcześniejszym sparowaniu z kontrolerem exta life. Sterownik od razu po sparowaniu jest widoczny na liście odbiorników widocznych w systemie exta life i może być od razu sterowany.



Cechy funkcjonalne produktu:



• Sterownik SRP-22 pozwala na ustawienie rolet w dowolnej wybranej przez siebie pozycji. W każdej chwili można sprawdzić ustawienie każdej z rolet.
• Sterowniki rolet mogą być kontrolowane indywidualnie za pomocą przycisków lokalnych, grupowo, a także centralnie. Działanie każdego ze sterowników programowane jest indywidualnie.
• Inteligentny dom exta life steruje praca rolet koordynując ją z pracą oświetlenia. Rolety rano automatycznie się otwierają, a o zmierzchu zamykają. W tym samym momencie uruchamiane jest płynnie oświetlenie.
• SRP-22 pozwala na automatyczny update oprogramowania w urządzeniu. Dzięki temu automatyka nigdy się nie starzeje.
• Odbiornik SRP-22 może być sterowany z wielu różnych nadajników jednocześnie zapewniając maksymalny komfort użytkownika.



Cechy:



• sterowanie roletami okiennymi lub innymi urządzeniami napędzanymi silnikami jednofazowymi 230 V AC,
• kompatybilny z kontrolerem oraz nadajnikami exta life,
• transmisja dwukierunkowa – informacja o aktualnym położeniu rolety w aplikacji mobilnej (% zamknięcia + ikona),
• maksymalne obciążenie 350 W (2 A) - klasa AC-3,
• programowalne wejścia zewnętrzne (funkcja sterowania lokalnego lub centralnego),
• możliwość podłączenia przycisku żaluzjowego pojedynczego lub podwójnego,
• programowalny czas ruchu rolety,
• 2 definiowane ustawienia „ulubione” dla nadajników i wejść zewnętrznych,
• maksymalnie 4 definiowane ustawienia „ulubione” wywoływane z aplikacji,
• 2 tryby pracy przy współpracy z nadajnikami (lokalny / centralny),
• z poziomu aplikacji sterowanie typu otwórz – zatrzymaj – zamknij + zmiana położenia rolety za pomocą suwaka,
• możliwość aktualizacji oprogramowania,
• montaż w puszcze instalacyjnej Ø60 mm.

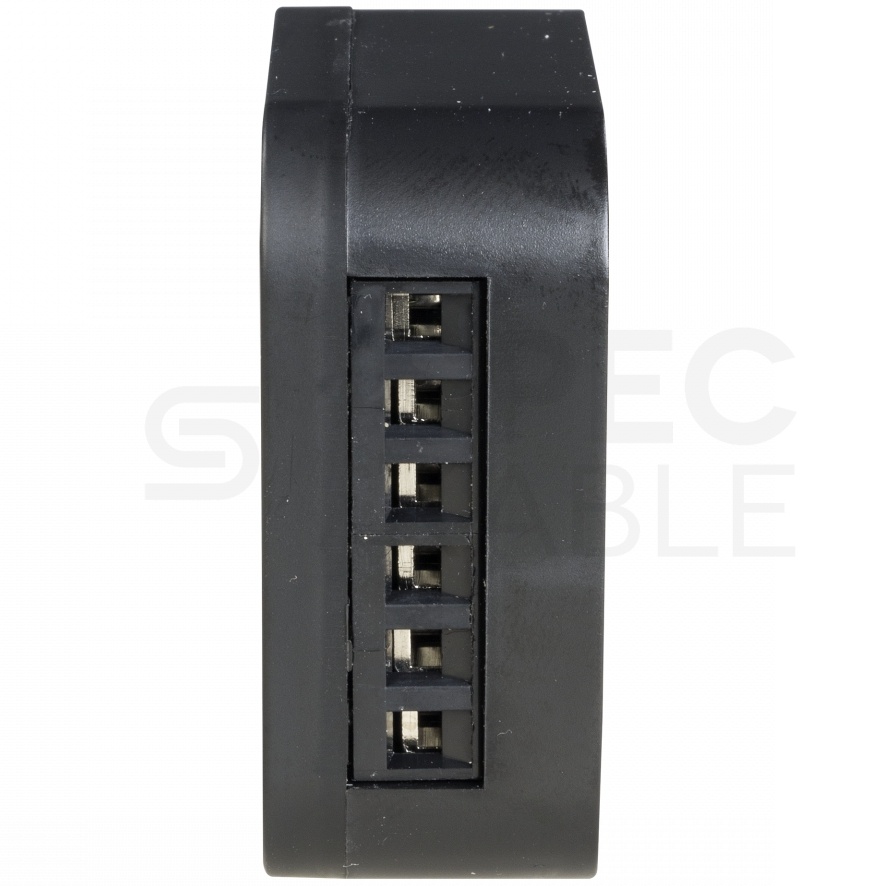

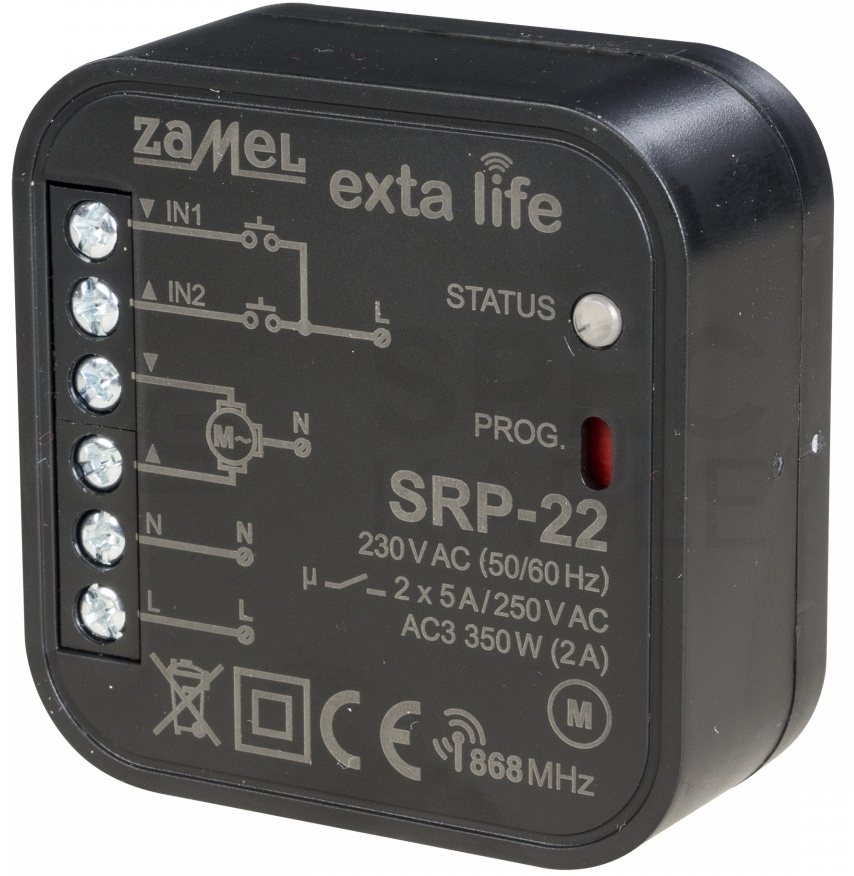

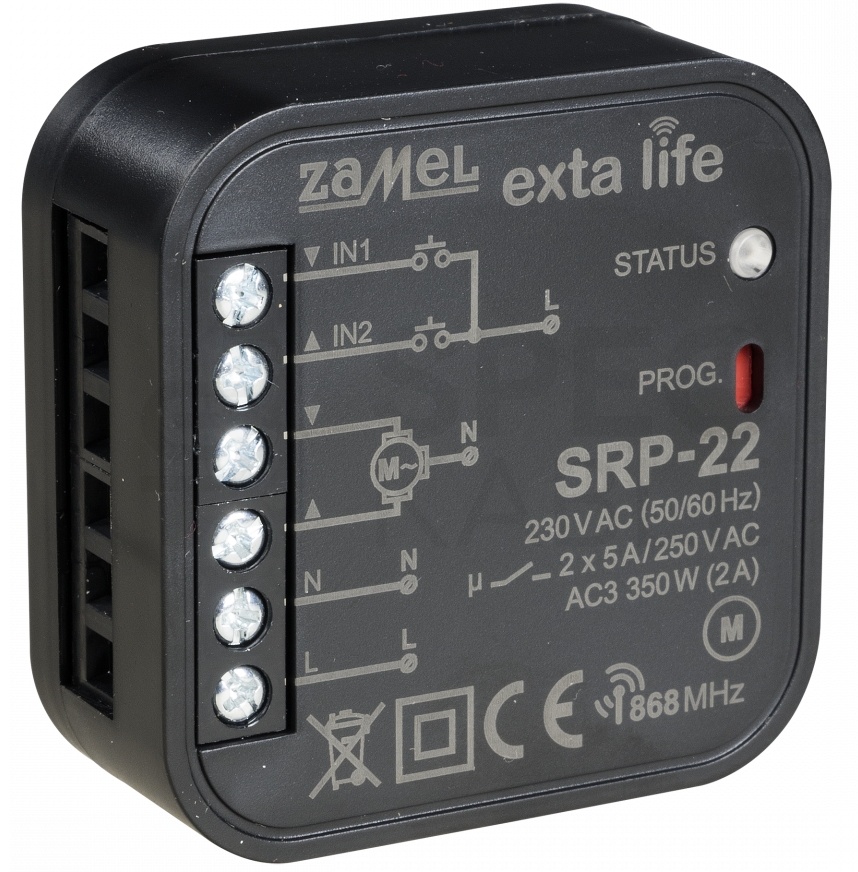

Budowa:



1. IN1 –zacisk do podłączenia przycisku roletowego (domyślnie ruch rolety w dół)
2. IN2 – zacisk do podłączenia przycisku roletowego (domyślnie ruch rolety w górę)
3. Zacisk do podłączenia silnika rolety (kierunek dół)
4. Zacisk do podłączenia silnika rolety (kierunek góra)
5. Zaciski zasilające L, N
6. Dioda sygnalizacyjna - RGB (odbiór / nadawanie / status)
7. Przycisk programowania

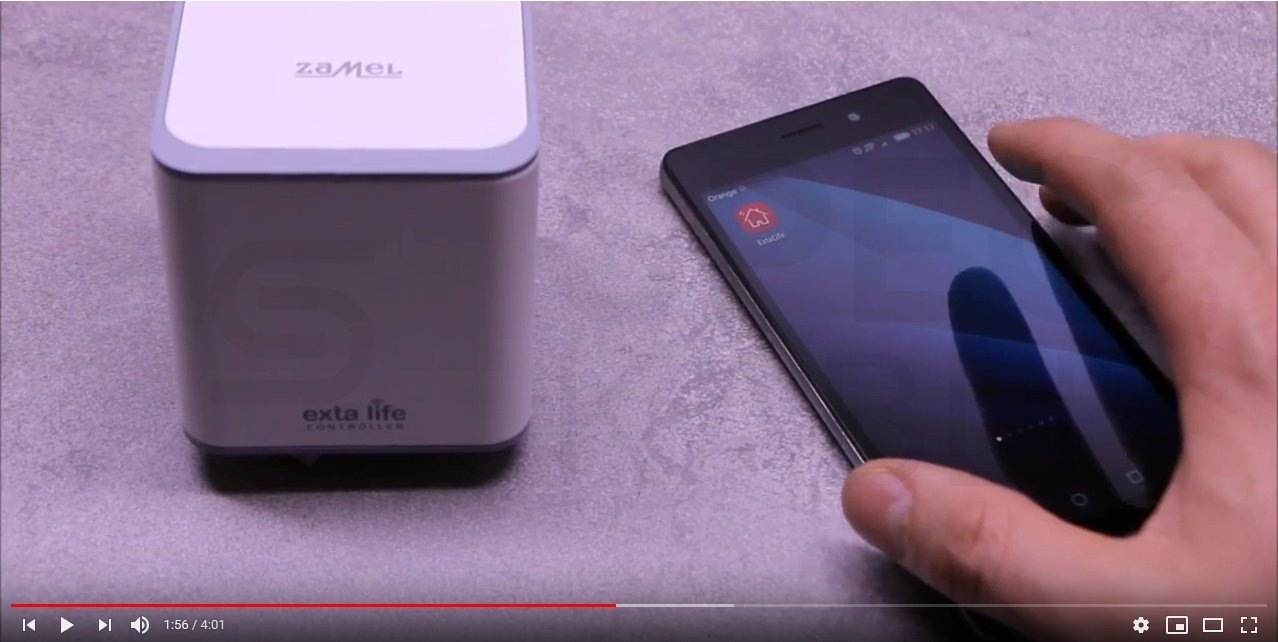

Film prezentujący możliwośći SRP-22!





EXTA LIFE - Opis systemu



Inteligentny dom EXTA LIFE to propozycja systemu umożliwiającego komfortowe, bezprzewodowe sterowanie domowymi instalacjami oświetlenia, ogrzewania, rolet oraz napędów bram. Dzięki dwukierunkowej komunikacji radiowej użytkownik w dowolnym momencie może sprawdzić instalacji, otworzyć bramę, włączyć światło lub opuścić rolety okienne. Transmisja pomiędzy elementami systemu prowadzona jest w paśmie ISM 868 MHz z kodowaniem opartym o klucz 128 bitowy. Takie rozwiązanie gwarantuje wysoki poziom bezpieczeństwa transmisji. Duży zasięg działania sięgający 300 m w terenie otwartym zapewnia poprawną pracę systemu EXTA LIFE w domach, a także biurach.



Aplikacja mobilna Android i iOS



System EXTA LIFE nastawiony jest głównie na zarządzanie odbiornikami z poziomu urządzeń mobilnych z systemem Android oraz iOS. System nastawiony jest na maksymalne uproszczenie procesu instalacji i konfiguracji. Sterowanie z poziomu aplikacji zostało zaprojektowane w taki sposób, aby proces zarządzania był sprawny i intuicyjny. EXTA LIFE idealnie nadaje się do sterowania pracą urządzeń elektrycznych w instalacjach domowych i biurowych



Obejmuje grupę współpracujących ze sobą urządzeń takich jak:



• nadajniki
• odbiorniki
• czujniki
• kontroler



System EXTA LIFE jest integralny i kompatybilny z systemem EXTA FREE co znacznie poszerza możliwości konfiguracji inteligentnego domu.



Czym wyróżnia się system Exta Life?



Tym, co wyróżnia system na tle innych rozwiązań jest szeroka gama nadajników, puszkowych, modułowych, pilotów, oraz klawiszy 2 i 4 kanałowych. Dodatkowym atutem z punktu widzenia użytkownika jest proste sterowanie z użyciem częstotliwości 868MHz, oraz długa żywotność baterii. Dwukierunkowa komunikacja pomiędzy kontrolerem a odbiornikami, pozwala na błyskawiczne uzyskanie informacji na temat np. zamknięcia okien/drzwi, poziomu otwarcia rolet zewnętrznych, czy też stanu włączenia poszczególnych urządzeń.



Przykładowe możliwości systemu Exta Life



Sterowanie oświetleniem:



Sterowanie oświetleniem to szereg możliwości począwszy od zwykłego włącz/wyłącz, poprzez sceny świetlne, aż po całą gamę możliwości automatycznego sterowania oświetleniem zgodnie z zaprogramowanymi funkcjami.



Sterowanie ogrzewaniem:



Regulowanie temperatury w pomieszczeniach, które odbywa się przy udziale nadajników klawiszowych. Użytkownik ma możliwość przypisania określonej temperatury ogrzewania czy też klimatyzacji do konkretnych pomieszczeń. Co więcej, istnieje możliwość zaprogramowania systemu tak, żeby zmieniał wartości w określonych godzinach lub dniach tygodnia.



Sterowanie bramami wjazdowymi:



W EXTA LIFE możliwe jest sterowanie bramą za pomocą telefonu komórkowego. Zdalnie można uruchomić mechanizm otwierania bramy wjazdowej na posesję lub rozpocząć otwieranie bramy garażowej.



Sterowanie roletami:



Aplikacja umożliwia zarządzanie roletami z podziałem na poziomy i pomieszczenia budynku. Ikony widoczne w aplikacji pozwalają na opuszczanie/podnoszenie wszystkich rolet jednym kliknięciem. Opcja zaprogramowania funkcji czasowych umożliwia użytkownikom systemu sterowanie roletami zgodnie z zadanym harmonogramem.



Korzyści z posiadania systemu EXTA FREE



Komfort i oszczędność czasu



• Inteligentna instalacja wspiera działania użytkownika poprzez automatyczne sterowanie domem pozwalając mu zaoszczędzić czas. Nadajniki radiowe to komfort sterowania z każdego miejsca.



Oszczędność energii



• EXTA FREE optymalizuje sterowanie oświetleniem oraz ogrzewaniem dając wymierne korzyści finansowe.



Bezpieczeństwo



• Dzięki zastosowaniu czujników ruchu, kontaktronowych oraz zalania inteligentna instalacja EXTA FREE czuwa nad bezpieczeństwem domowników.
