Multikabel FO SM 9/125 FTTH 2J + 2x UTP kat.5e + 2x 75Ohm Bitner

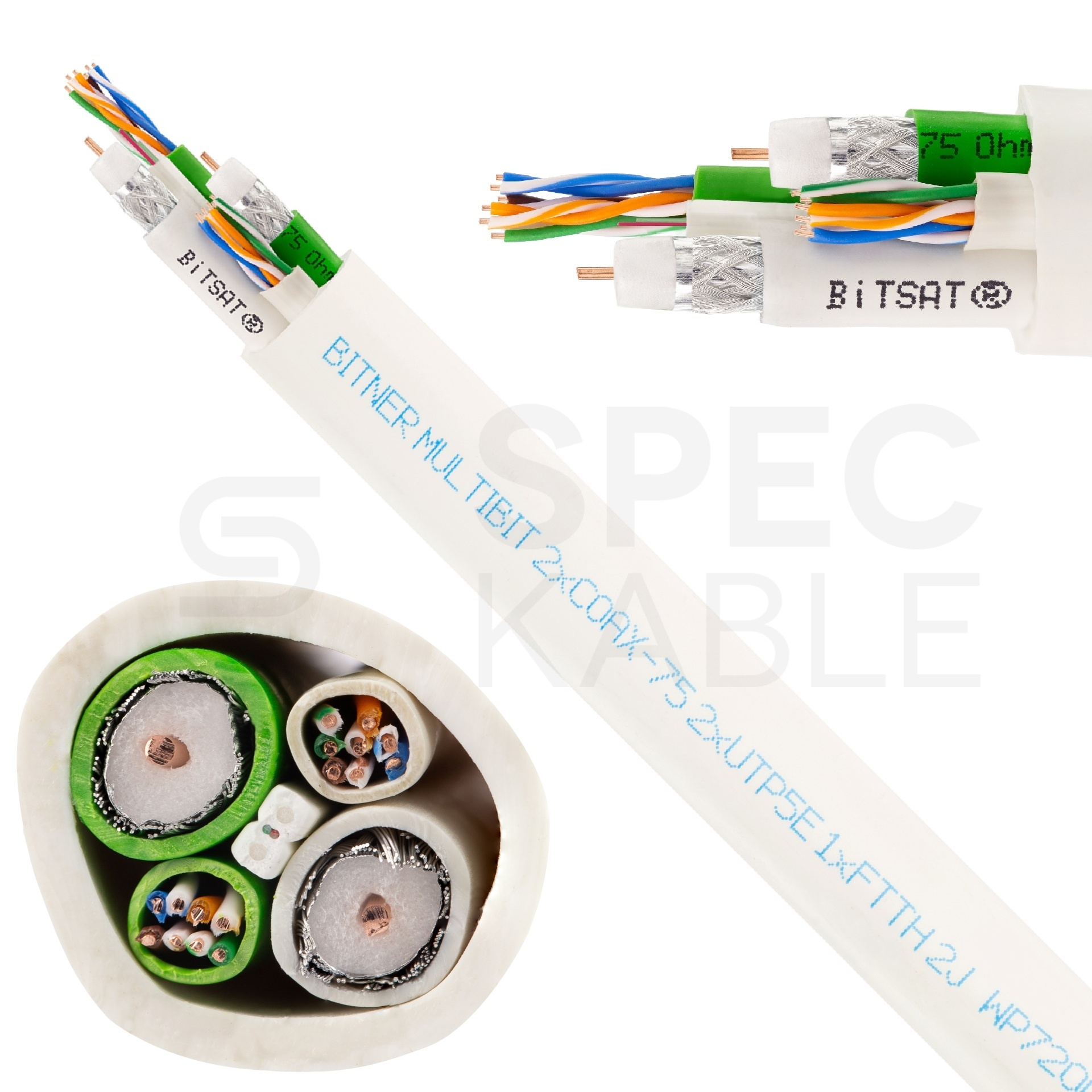

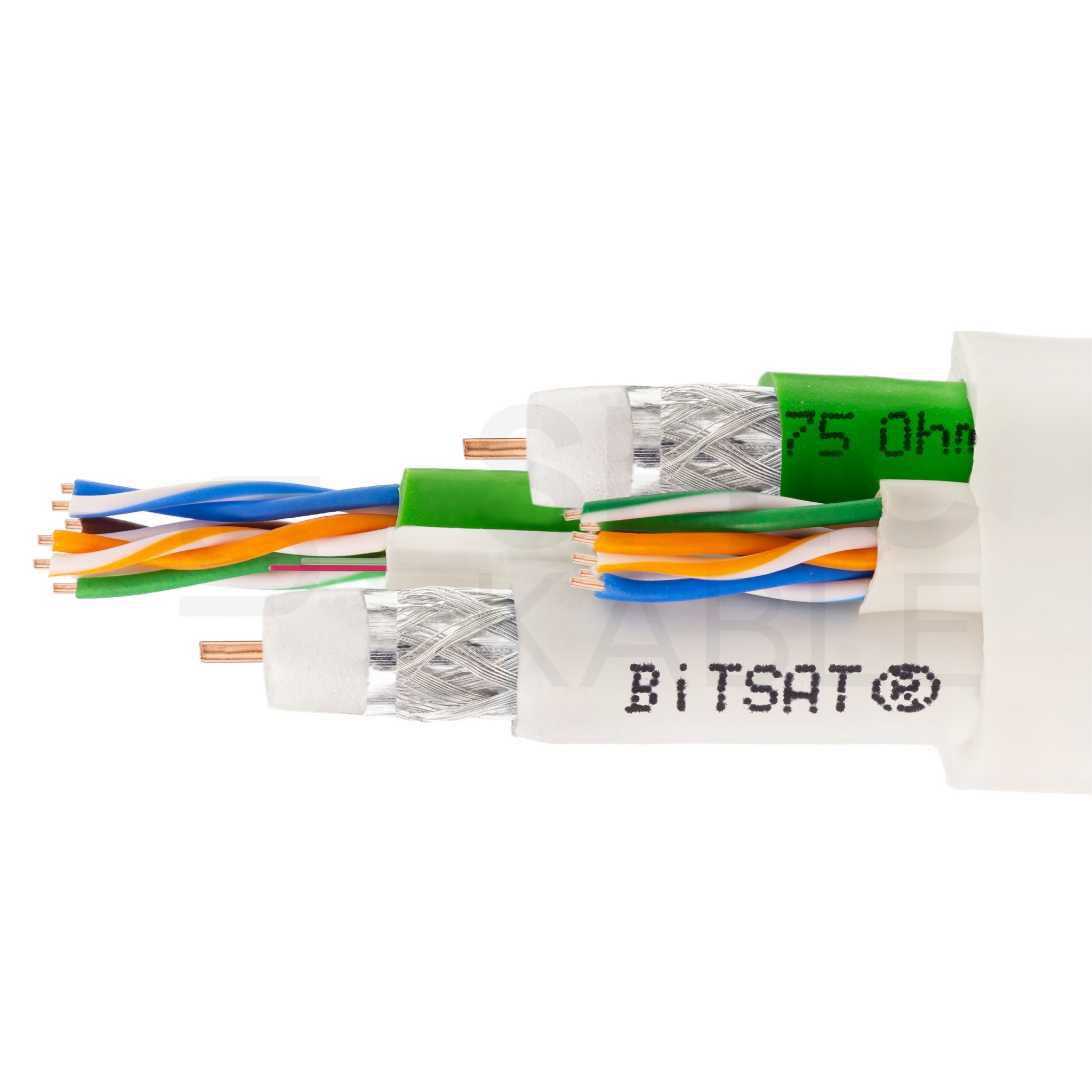

Unikalna konstrukcja hybrydowego kabla MULTIBIT składająca się z pięciu oddzielnych kabli: 2x BITLAN U/UTP cat.5e, 2x BiTSAT 757 i 1x BiTFiber FTTH 2J.

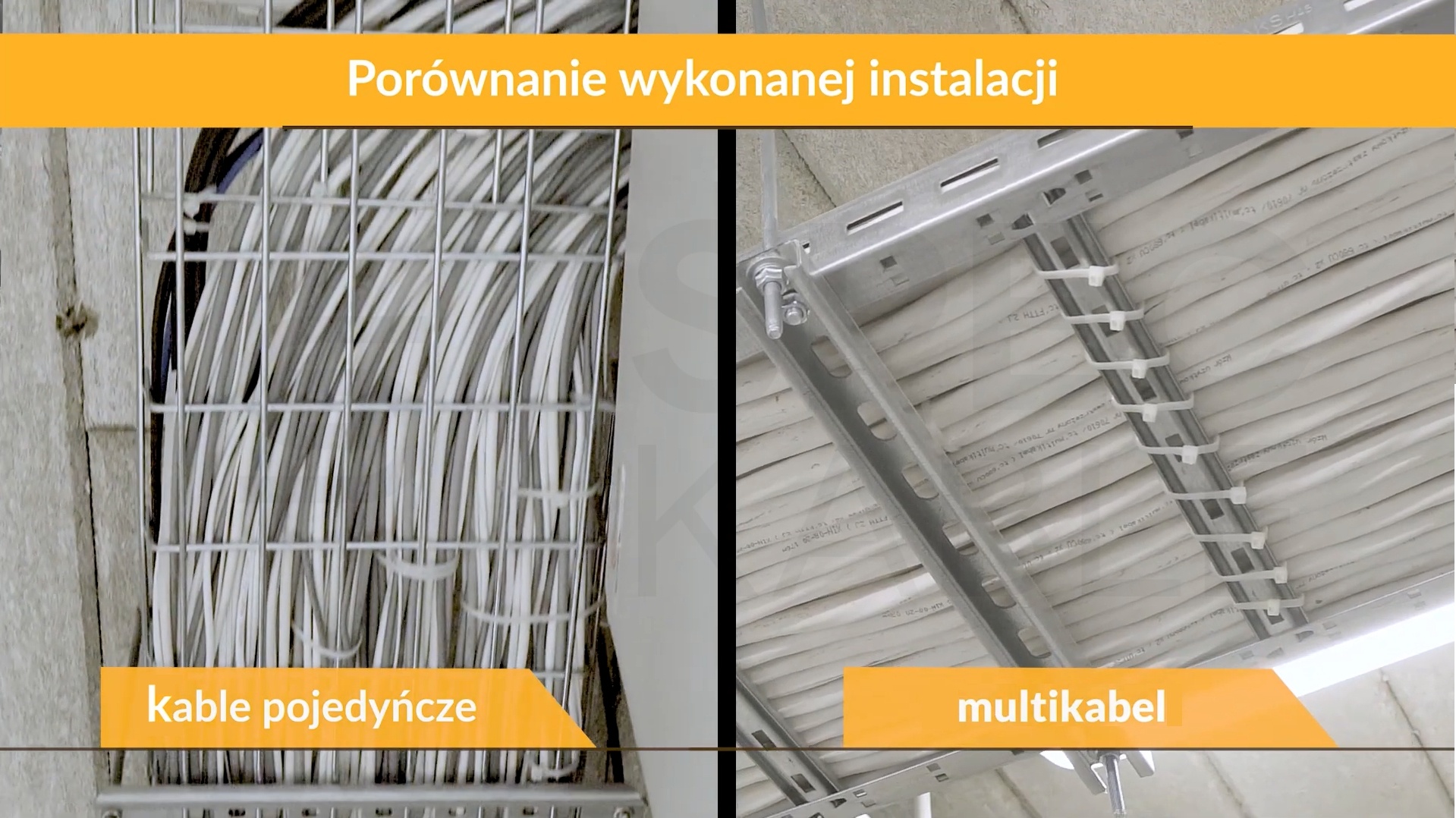

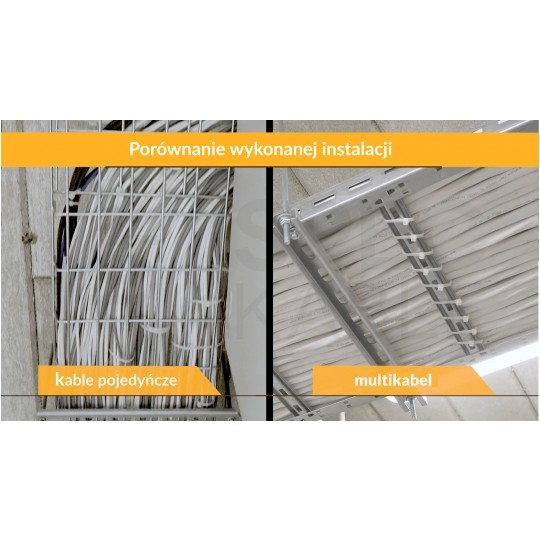

Przewód przeznaczony jest do pracy w nowoczesnych instalacjach telekomunikacyjnych. Jeden kabel umożliwia stworzenie pięciu różnych instalacji: okablowania strukturalnego sieci LAN, cyfrowej telewizji naziemnej lub satelitarnej DVB-T(S), telewizji kablowej DVB-C, sieci videodomofonowej oraz łącza światłowodowego. Dzięki hybrydowej konstrukcji czas i praca jakie należy poświęcić na wykonanie multi instalacji zmniejsza się do minimum. Kable zostały sklasyfikowane zgodnie z normą PN-EN 50575 (CPR).

Parametry techniczne:

• Producent: BITNER
• Seria produktu:  MULTIBiT
• Numer katalogowy: TI0114
• Rodzaj przewodu: hybrydowy / telekomunikacyjny
• Wymiar zewnętrzny: 19 x 15,6 mm
• Napięcie pracy: 150/250V
• Waga przewodu: 294 kg/km
• Waga miedzi Cu: 44 kg/km
• Norma: PN-EN 50575 (CPR)

Budowa przewodu:

Unikalna konstrukcja kabla dedykowana jest do zastosowań w nowoczesnych instalacjach telekomunikacyjnych. Wytrzymała powłoka zewnętrzna została wykonana z oponowego polwinitu PCV w kolorze białym.

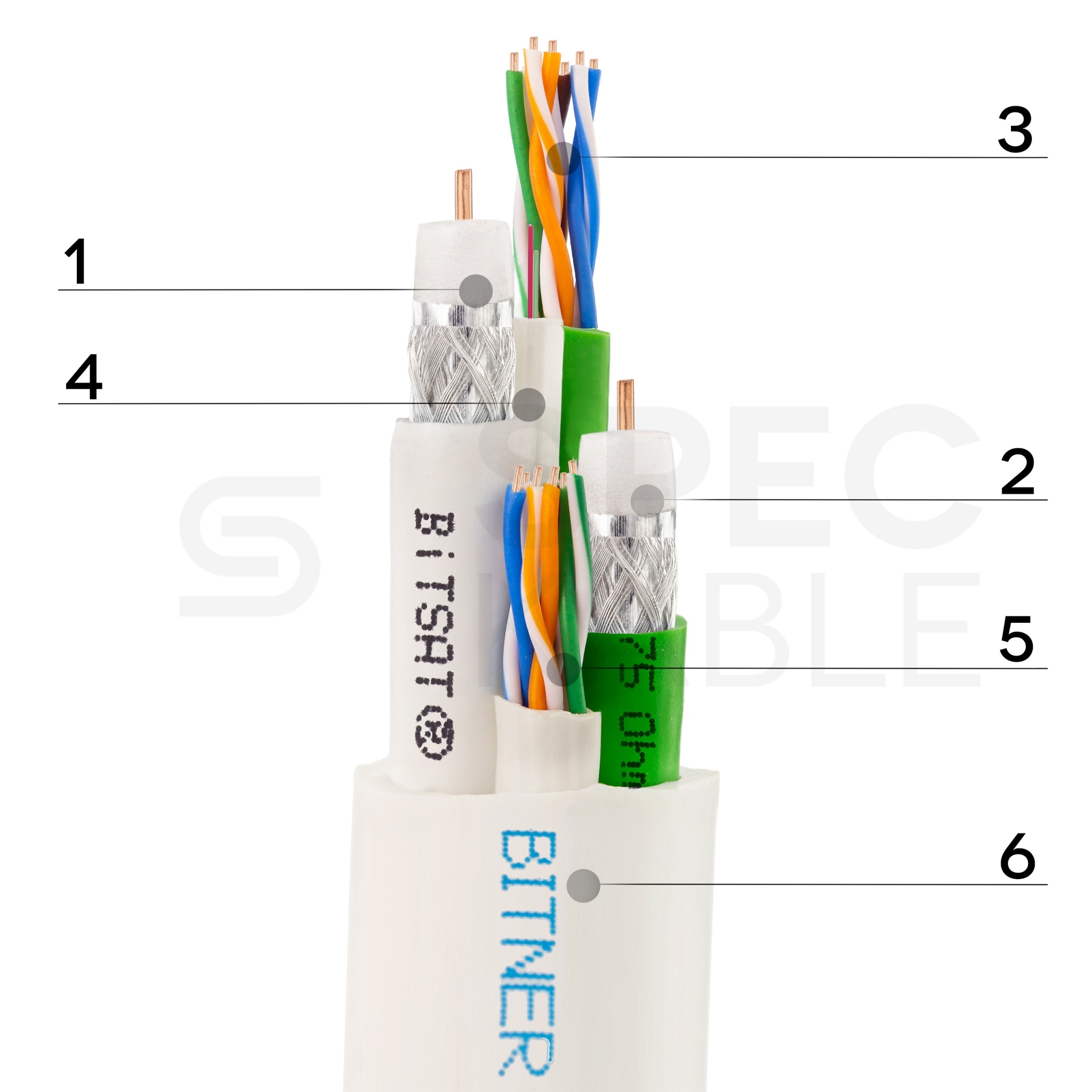

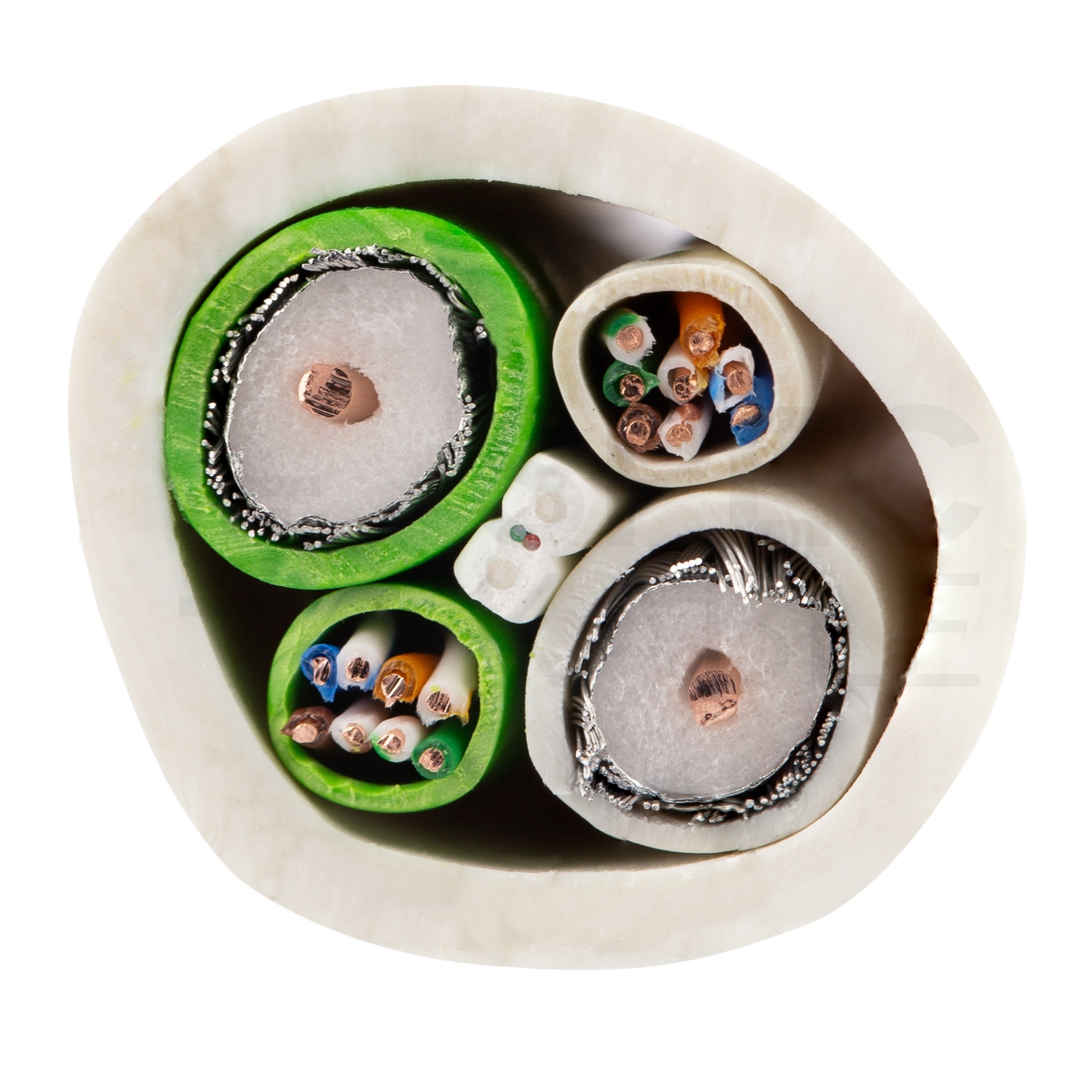

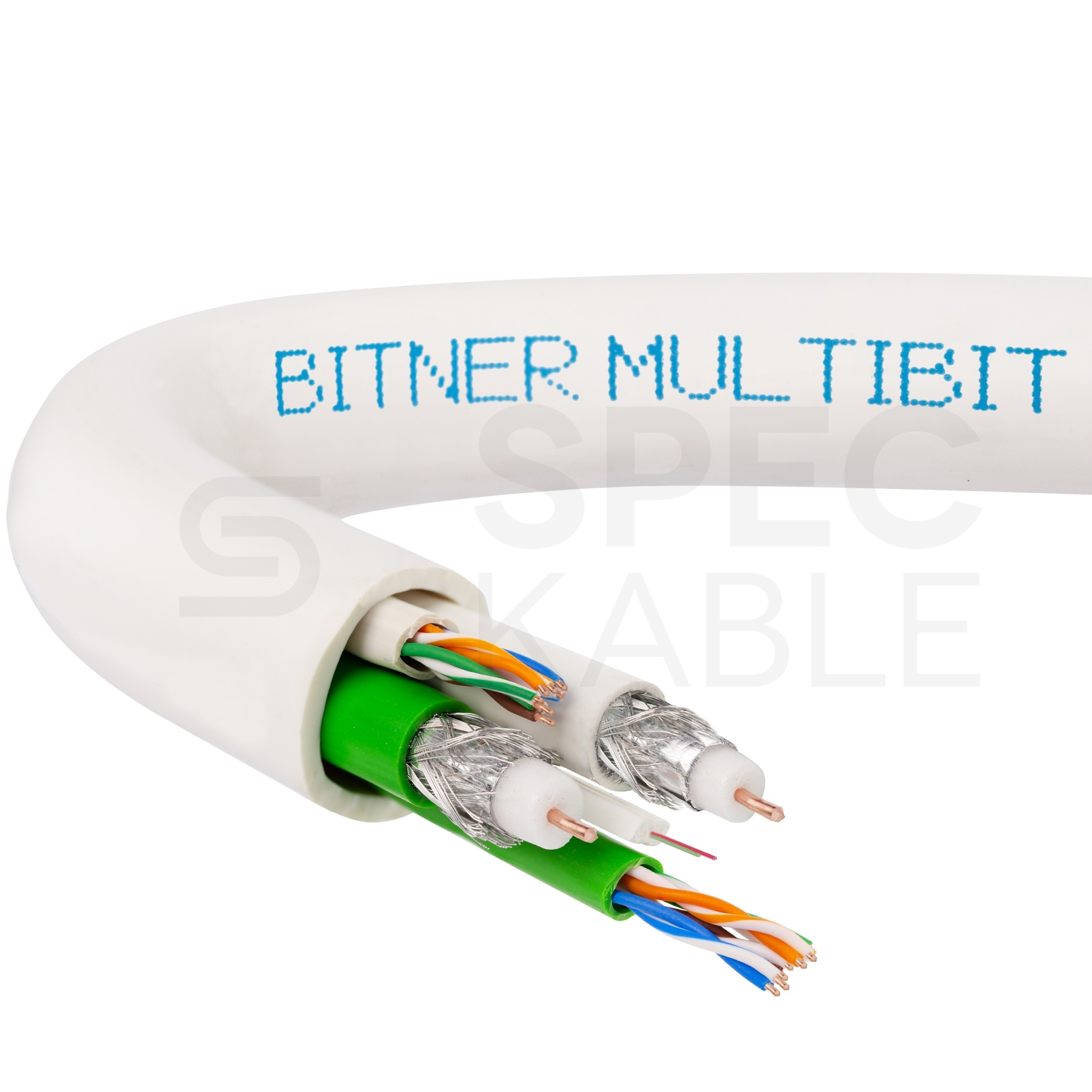

Multikabel składa się z 5 oddzielnych przewodów:

1. Kabel koncentryczny BiTSAT 757, kolor biały
2. Kabel koncentryczny BiTSAT 757, kolor zielony
3. Kabel sieciowy BiTLAN U/UTP kat.5e, kolor zielony
4. Kabel światłowodowy BiTFiber FTTH 2J, kolor biały, ułożony centralnie
5. Kabel sieciowy BiTLAN U/UTP kat.5e, kolor biały

Specyfikacja - BiTLAN U/UTP kat.5e:

Przewód przeznaczony do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 200 MHz. Nadaje się do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 1 Gb/s.

• Żyły: jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej 24AWG (0,5)
• Izolacja: specjalna mieszanka poliolefinowa
• Kolory izolacji żył: zielona, niebieska, brązowa,pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym
• Ośrodek: cztery pary żył skręcone w ośrodek
• Powłoka zewnętrzna: polwinit PCV oponowy
• Średnica zewnętrzna: 4,8 mm
• Rezystancja pętli żył/pary w temp. 20°C (max): 196 Ω/km
• Rezystancja izolacji (min): 5 GΩxkm
• Asymetria rezystancji żył w parze: ≤ 2%
• Pojemność skuteczna dowolnej pary przy 1kHz: 50±5nF/km
• Asymetria pojemności w torze transmisyjnym względem ziemi przy 1kHz (max): 1600pF/km
• Napięcie pracy: 150V
• Próba napięciowa AC 50Hz: 700V AC
• Próba napięciowa DC: 1000V DC
• Impedancja falowa przy częstotliwości 100MHz: 100±5 Ω
• Prędkość propagacji NVP: 69%

Specyfikacja - BiTSAT 757:

Kabel antenowy stosowany do transmisji sygnałów wielkiej częstotliwości w instalacjach telewizji naziemnej, kablowej oraz satelitarnej. Posiada ekran o współczynniku krycia oplotu min. 77% zapewniający wysoki poziom ekranowania (klasa A wg normy PN-EN 50117-2-4)

• Żyła wewnętrzna: miedziana jednodrutowa, Ø=1,05mm
• Izolacja: spieniony PE, Ø=5,0mm
• Żyła zewnętrzna: folia aluminiowa Al/Pet/Al. oraz oplot z drutów aluminiowych o współczynniku krycia min. 77%
• Powłoka: specjalny PVC samogasnący i nierozprzestrzeniający płomienia (wg PN-EN 60332-1, IEC 60332-1)
• Średnica zewnętrzna kabla: 6,9 mm
• Rezystancja żyły wewnętrznej: 21 Ω/km
• Rezystancja żyły zewnętrznej: 25,8Ω/km
• Rezystancja izolacji (min.): 5GΩxkm
• Pojemność skuteczna: 57nF/km
• Impedancja falowa: 75±3Ω
• Prędkość propagacji NVP: 80%
• Tłumienność ekranowania dla częstotliwości (min) klasa A - 30÷1000Mhz: 85dB
• Tłumienność ekranowania dla częstotliwości (min) klasa A - 1÷2,2Ghz: 75dB
• Tłumienność odbiciowa dla częstotliwości (min) 5÷1000MHz:: 23 dB
• Tłumienność odbiciowa dla częstotliwości (min) 1÷2,2GHz: 21 dB

Specyfikacja - BiTFiber FTTH 2J:

Kabel światłowodowy dający możliwość szerokopasmowego przesyłu danych o dużych prędkościach. Jednocześnie gwarantuje stabilne połączenie i przesył sygnału wolnego od zakłóceń. Wykonany z włókna szklanego o mikroskopijnej średnicy, transmitującego impulsy światła w roli nośnika informacji.

• Włókno światłowodowe: włókno optotelekomunikacyjne w standardzie zgodnie z ITU-T-G657A2 - 2 szt
• Wzmocnienie dielektryczne: pręty FRP - 2 szt
• Powłoka zewnętrzna: tworzywo bezhalogenowe
• Kolory włókna i pokrycia wtórnego według PN-IEC 60304: czerwony, zielony
• Wymiar zewnętrzny kabla: 2,0x3,0mm
• Tłumienność dla fali 1310nm (włókno jednomodowe): ≤0,5dB/km
• Tłumienność dla fali 1550nm (włókno jednomodowe): ≤0,35dB/km

Certyfikat CPR - EN 50575

Zakłady Kablowe BITNER dokładają wszelkich starań, aby oferowane przez nich przewody przeznaczone do instalacji w budynkach, spełniały wymagania rozporządzenia CPR w zakresie bezpieczeństwa pożarowego. Przedsiębiorstwo dokładnie bada swoje wyroby oraz stosowane do ich produkcji materiały. Pozwala to na opracowanie konstrukcji kabli spełniających rygorystyczne wymagania Rozporządzeniem Parlamentu Europejskiego i Rady (UE). W chwili obecnej zakłady BITNER potwierdzają właściwości wyrobów w Laboratoriach Notyfikowanych.

Przewód POLSKIEJ PRODUKCJI, wykonany z miedzi!

Prezentowany multikabel został wyprodukowany w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.

O producencie:

Zakłady Kablowe BITNER to polski producent kabli i przewodów działający na rynku od 1996 roku. Przedsiębiorstwo oferuje szeroki zakres produktów, które znajdują zastosowanie w branży elektrycznej, energetycznej, automatyki przemysłowej, telekomunikacyjnej oraz informatycznej. W swojej działalności BITNER bazuje na sprawdzonych surowcach, które w połączeniu z nowoczesnym i stale poszerzanym parkiem maszynowym pozwalają produkować wysokiej jakości kable i przewody. Standardy jakości, ochrona środowiska oraz bezpieczna i produktywna organizacja pracy są dla przedsiębiorstwa BITNER priorytetami, co potwierdzają uzyskane przez firmę certyfikaty systemów zarządzania ISO 9001:2015 i ISO 14001:2015 oraz indywidualne certyfikaty wyrobów.
