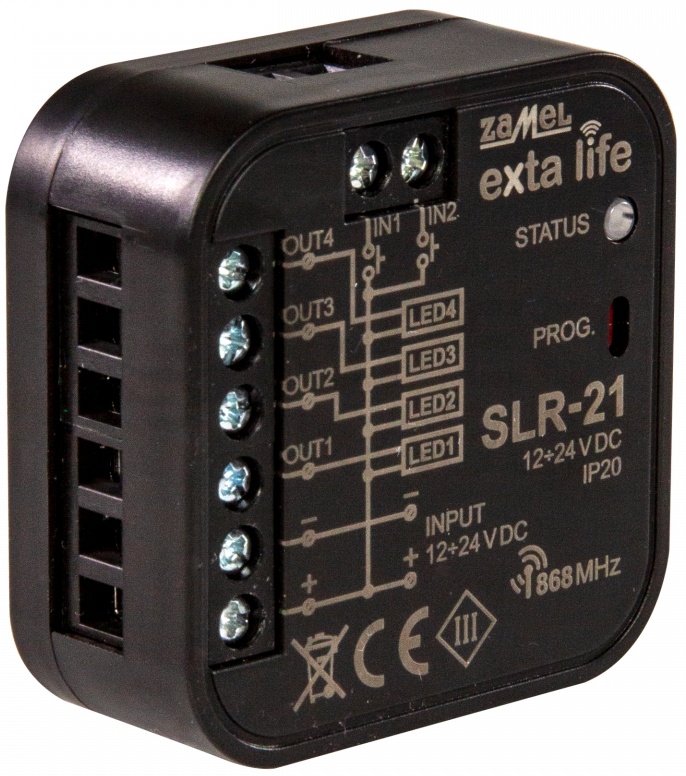

Sterownik LED dopuszkowy dwukierunkowy 4 kanałowy 12-24V SLR-21 EXTA LIFE ZAMEL

Sterownik SLR-21 to element końcowy systemu exta life, który umożliwia niezależne sterowanie czterema obwodami LED 12-24 VDC.



Dedykowany jest do tworzenia aranżacji świetlnych na jednokolorowych taśmach LED. Poza standardową funkcją włącz/wyłącz możliwa jest także płynna regulacja jasności w każdym kanale. Konfigurowalne czasy włączenia, wyłączenia oraz rozjaśniania/ściemniania pozwalają lepiej dopasować zachowanie sterownika do wymagań użytkownika. Komunikacja dwukierunkowa z kontrolerem EFC-01 sprawia, iż w aplikacji mobilnej zawsze wskazywany jest aktualny stan odbiornika, możliwa jest zmiana jego wybranych parametrów oraz zdalne dopisywanie nadajników (bez dostępu do odbiornika). Algorytm kodowania ramek zapewnia bezpieczeństwo sterowania. SLR-21 poza kontrolerem może być równolegle sterowany z poziomu nadajników systemu exta life. Do odbiornika można wpisać większą liczbę nadajników co daje możliwość niezależnego sterowania z kilku miejsc. Urządzenie przeznaczone jest do montażu w puszkach instalacyjnych pod- i natynkowych. Dodatkowe konfigurowalne wejścia przewodowe zwiększają funkcjonalność sterowania. Odbiornik posiada zaimplementowaną funkcję zdalnej aktualizacji oprogramowania z poziomu kontrolera.



Dane techniczne:



• Znamionowe napięcie zasilania: 12÷24 V DC
• Znamionowy pobór mocy: 0,24 W – stan czuwania
• Transmisja radiowa: pasmo ISM f=868,5 MHz
• Sposób transmisji: dwukierunkowa – 9600 bps
• Kodowanie: algorytm oparty o klucz 128 bitowy
• Zasięg działania: do 230 m w terenie otwartym
• Sygnalizacja optyczna (transmisja / programowanie): tak – dioda LED RGB
• Maksymalna ilość sparowanych przycisków: 96 par
• Informacja o aktualnym stanie odbiornika: tak – w aplikacji mobilnej exta life
• Tryby pracy przy współpracy z nadajnikami systemu exta life*: włącz/wyłącz + regulacja jasności, monostabilny, bistabilny, czasowy
• Tryby pracy przy współpracy z kontrolerem exta life: załączenie, wyłączenie, regulacja jasności
• Ilość wejść zewnętrznych: 2 (IN1, IN2)
• Współpraca z łącznikami**: monostabilnymi (przyciski), bistabilnymi
• Tryby pracy dla wejść zewnętrznych***: załącz, wyłącz, załącz/wyłącz, czasowy
• Ilość kanałów wyjściowych: 4
• Parametry wyjść: 4 x tranzystor MOSFET regulacja jasności poprzez PWM – sterowanie potencjałem „–”
• Maksymalna obciążalność wyjść: 4 x 4 A
• Liczba zacisków przyłączeniowych: 8 (przewody o przekroju do 2,5 mm²)
• Mocowanie obudowy: puszka instalacyjna Ø60 mm (najlepiej pogłębiana)
• Temperaturowy zakres pracy: -10 ÷ +55°C
• Stopień ochrony obudowy: IP20
• Klasa ochronności: III
• Wymiary: 47,5 x 47,5 x 20 mm
• Waga: 0,04 kg
• Zgodność z normami: PN-EN 60669, PN-EN 60950, PN-EN 61000

* Tryb czasowy oraz monostabilny można zaprogramować tylko poprzez kontroler EFC-01.

** Domyślnie wejścia przystosowane są do współpracy z łącznikami monostabilnymi (przyciski).

Konfigurację przeprowadza się z poziomu kontrolera EFC-01.

*** Dla łączników bistabilnych tryby pracy są ograniczone do trybu załącz/wyłącz.



Cechy:



• znamionowe napięcie zasilania 12-24 VDC,
• kompatybilność z kontrolerem EFC-01 oraz nadajnikami systemu exta life,
• 4 kanały wyjściowe (wyjścia tranzystorowe – sterowanie PWM potencjałem „–”),
• transmisja dwukierunkowa – wskazanie aktualnego stanu wyjścia w aplikacji,
• programowalny stan wyjść po zaniku napięcia zasilającego,
• 2 konfigurowalne wejścia zewnętrzne,
• możliwość podłączenia łączników mono lub bistabilnych,
• możliwość zdalnej aktualizacji oprogramowania,
• dedykowany do sterowania obwodami LED 12-24 VDC,
• montaż w puszcze instalacyjnej Ø60 mm.



Zastosowanie:



Sterownik SLR-21 to element końcowy systemu exta life, który umożliwia niezależne sterowanie czterema obwodami LED 12÷24 V DC. Dedykowany jest do tworzenia aranżacji świetlnych na jednokolorowych taśmach LED. Poza standardową funkcją włącz /wyłącz możliwa jest także płynna regulacja jasności w każdym kanale. Komunikacja dwukierunkowa z kontrolerem EFC-01 sprawia, iż w aplikacji mobilnej zawsze wskazywany jest aktualny stan odbiornika. Możliwa jest konfiguracja wybranych parametrów oraz zdalne dopisywanie nadajników (bez dostępu do odbiornika).

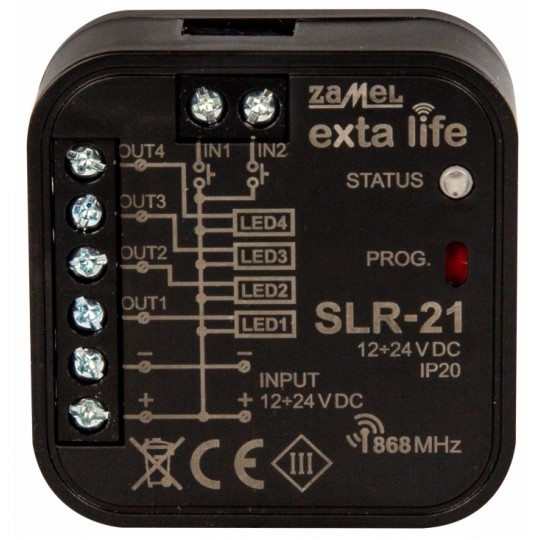

Budowa:



1. Zaciski wyjściowe
2. Zaciski wyjściowe
3. Zaciski do sterowania przewodowego
4. Dioda sygnalizacyjna LED RGB (transmisja / programowanie)
5. Przycisk programowania



EXTA LIFE - Opis systemu



Inteligentny dom EXTA LIFE to propozycja systemu umożliwiającego komfortowe, bezprzewodowe sterowanie domowymi instalacjami oświetlenia, ogrzewania, rolet oraz napędów bram. Dzięki dwukierunkowej komunikacji radiowej użytkownik w dowolnym momencie może sprawdzić instalacji, otworzyć bramę, włączyć światło lub opuścić rolety okienne. Transmisja pomiędzy elementami systemu prowadzona jest w paśmie ISM 868 MHz z kodowaniem opartym o klucz 128 bitowy. Takie rozwiązanie gwarantuje wysoki poziom bezpieczeństwa transmisji. Duży zasięg działania sięgający 300 m w terenie otwartym zapewnia poprawną pracę systemu EXTA LIFE w domach, a także biurach.



Aplikacja mobilna Android i iOS



System EXTA LIFE nastawiony jest głównie na zarządzanie odbiornikami z poziomu urządzeń mobilnych z systemem Android oraz iOS. System nastawiony jest na maksymalne uproszczenie procesu instalacji i konfiguracji. Sterowanie z poziomu aplikacji zostało zaprojektowane w taki sposób, aby proces zarządzania był sprawny i intuicyjny. EXTA LIFE idealnie nadaje się do sterowania pracą urządzeń elektrycznych w instalacjach domowych i biurowych



Obejmuje grupę współpracujących ze sobą urządzeń takich jak:



• nadajniki
• odbiorniki
• czujniki
• kontroler



System EXTA LIFE jest integralny i kompatybilny z systemem ECTA FREE co znacznie poszerza możliwości konfiguracji inteligentnego domu.



Czym wyróżnia się system Exta Life?



Tym, co wyróżnia system na tle innych rozwiązań jest szeroka gama nadajników, puszkowych, modułowych, pilotów, oraz klawiszy 2 i 4 kanałowych. Dodatkowym atutem z punktu widzenia użytkownika jest proste sterowanie z użyciem częstotliwości 868MHz, oraz długa żywotność baterii. Dwukierunkowa komunikacja pomiędzy kontrolerem a odbiornikami, pozwala na błyskawiczne uzyskanie informacji na temat np. zamknięcia okien/drzwi, poziomu otwarcia rolet zewnętrznych, czy też stanu włączenia poszczególnych urządzeń.



Przykładowe możliwości systemu Exta Life



Sterowanie oświetleniem:



Sterowanie oświetleniem to szereg możliwości począwszy od zwykłego włącz/wyłącz, poprzez sceny świetlne, aż po całą gamę możliwości automatycznego sterowania oświetleniem zgodnie z zaprogramowanymi funkcjami.



Sterowanie ogrzewaniem:



Regulowanie temperatury w pomieszczeniach, które odbywa się przy udziale nadajników klawiszowych. Użytkownik ma możliwość przypisania określonej temperatury ogrzewania czy też klimatyzacji do konkretnych pomieszczeń. Co więcej, istnieje możliwość zaprogramowania systemu tak, żeby zmieniał wartości w określonych godzinach lub dniach tygodnia.



Sterowanie bramami wjazdowymi:



W EXTA LIFE możliwe jest sterowanie bramą za pomocą telefonu komórkowego. Zdalnie można uruchomić mechanizm otwierania bramy wjazdowej na posesję lub rozpocząć otwieranie bramy garażowej.

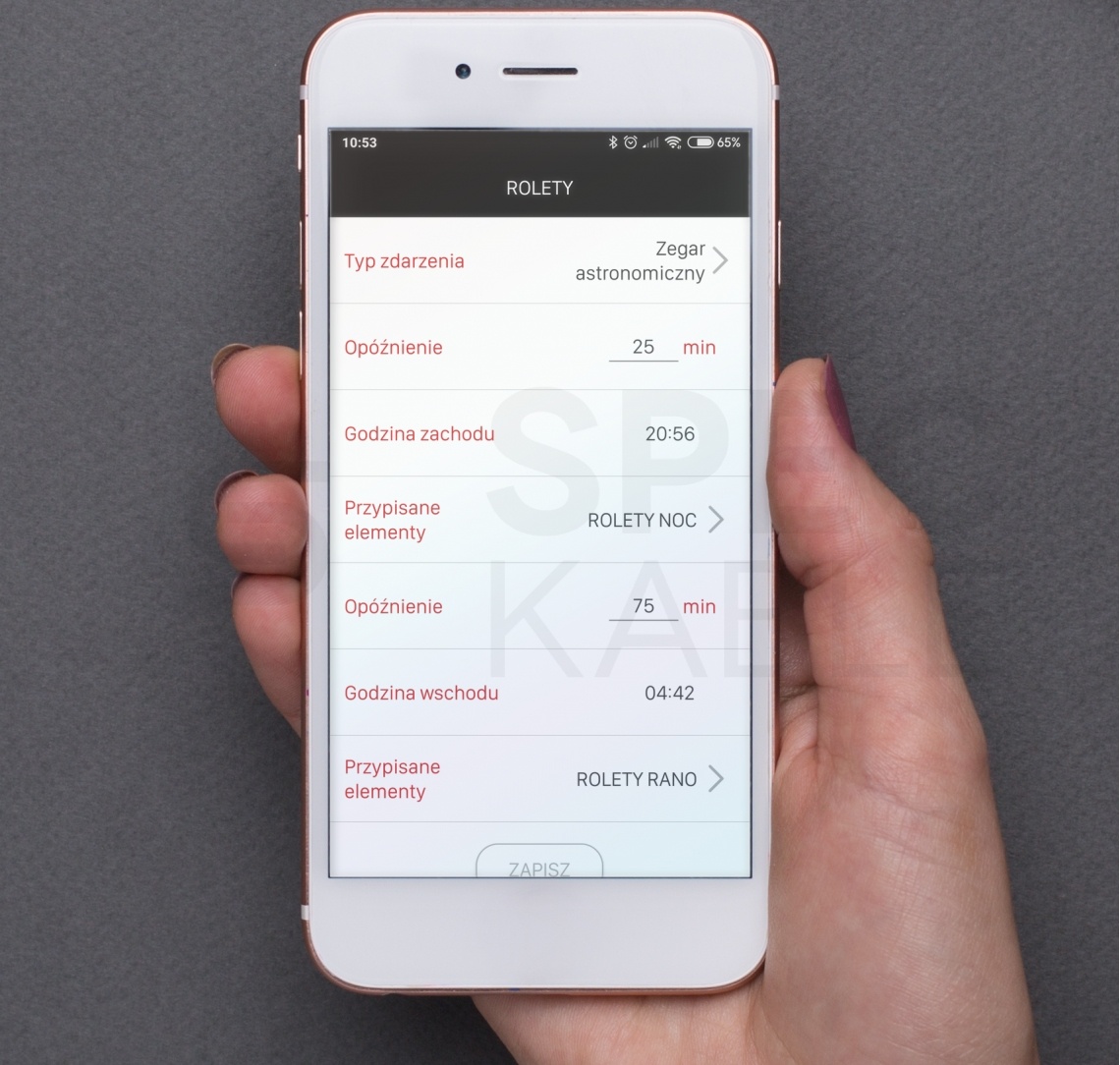

Sterowanie roletami:



Aplikacja umożliwia zarządzanie roletami z podziałem na poziomy i pomieszczenia budynku. Ikony widoczne w aplikacji pozwalają na opuszczanie/podnoszenie wszystkich rolet jednym kliknięciem. Opcja zaprogramowania funkcji czasowych umożliwia użytkownikom systemu sterowanie roletami zgodnie z zadanym harmonogramem.



Korzyści z posiadania systemu EXTA FREE



Komfort i oszczędność czasu



• Inteligentna instalacja wspiera działania użytkownika poprzez automatyczne sterowanie domem pozwalając mu zaoszczędzić czas. Nadajniki radiowe to komfort sterowania z każdego miejsca.



Oszczędność energii



• EXTA FREE optymalizuje sterowanie oświetleniem oraz ogrzewaniem dając wymierne korzyści finansowe.



Bezpieczeństwo



• Dzięki zastosowaniu czujników ruchu, kontaktronowych oraz zalania inteligentna instalacja EXTA FREE czuwa nad bezpieczeństwem domowników.



O producencie:



Firma ZAMEL jest polską, rodzinną firmą z siedzibą w Pszczynie. Od ponad 30 lat działa na rynku branży elektrotechnicznej, dynamicznie się rozwijając. Podstawą ich działania jest zapewnienie najwyższej jakości produktów i standardu obsługi klienta, priorytetem – jego zadowolenie. Jakością, ceną i nowoczesnym wzornictwem produktów wygrywają z silnymi konkurentami zagranicznymi, promując jednocześnie polskie produkty i całkowicie polski kapitał za granicą.
