Sterownik Radiowy ściemniacz oświetlenia 230V RDP-21 EXTA LIFE ZAMEL

Ściemniacz RDP-21 przeznaczony jest do regulacji natężenia oświetlenia lamp wyposażonych w konwencjonalne żarówki żarowe i halogenowego 230 V AC oraz źródła światła zasilane przez transformator elektroniczny lub toroidalny.



Zmiana natężenia oświetlenia jest możliwa także dla wybranych ściemnialnych żarówek LED i ściemnialnych świetlówek CFL. Sterowanie ściemniaczem może być prowadzone bezprzewodowo z poziomu nadajników lub kontrolera EXTA LIFE oraz przewodowo z poziomu łącznika pojedynczego monostabilnego lub bistabilnego.



Do sterowania przewodowego wykorzystuje się wejście IN konfigurowane w aplikacji mobilnej. Dzięki komunikacji dwukierunkowej pomiędzy odbiornikiem a kontrolerem aktualny stan ściemniacza wskazywany jest w aplikacji mobilnej (stan ON/OFF + poziom natężenia oświetlenia w %). Taki sposób komunikacji umożliwia także parametryzację odbiornika oraz zdalne dopisywanie nadajników (bez fizycznego dostępu do odbiornika). Algorytm kodowania ramek zapewnia bezpieczeństwo sterowania. RDP-21 poza kontrolerem może być równolegle sterowany z poziomu nadajników systemu EXTA LIFE. Do odbiornika można wpisać większą liczbę nadajników co daje możliwość niezależnego sterowania z kilku miejsc. Urządzenie przeznaczone jest do montażu w puszkach instalacyjnych pod- i natynkowych. Odbiornik posiada zaimplementowaną funkcję zdalnej aktualizacji oprogramowania z poziomu kontrolera. Programowane czasu rozjaśniania i ściemniania oraz ustawiany minimalny i maksymalny poziom świecenia dodatkowo zwiększają funkcjonalność ściemniacza.



Dane techniczne:



• Znamionowe napięcie zasilania: 230 VAC 50/60 Hz
• Znamionowy pobór mocy: 0,5 W
• Transmisja / Sposób transmisji: radiowa – pasmo ISM 868 MHz / dwukierunkowa - 9600 bps
• Kodowanie: algorytm oparty o klucz 128 bitowy
• Zasięg działania: do 250 m w terenie otwartym
• Sygnalizacja optyczna pracy: tak - dioda LED zielona
• Ilość sparowanych przycisków: maksymalnie 96 par
• Informacja o aktualnym stanie odbiornika: tak – w aplikacji mobilnej EXTA LIFE (stan ON/OFF + wartość % natężenia oświetlenia)
• Tryby pracy przy współpracy z nadajnikami systemu EXTA LIFE: jednoprzyciskowy, dwuprzyciskowy, czasowy, komfortowy
• Tryby pracy przy współpracy z kontrolerem EXTA LIFE: załączenie, wyłączenie, regulacja natężenia oświetlenia za pomocą suwaka, załączenie czasowe, maksymalnie 4 ustawienia „ulubione”
• Ilość wejść zewnętrznych: 1
• Pamięć poziomu: tak
• Współpraca z łącznikami*: monostabilnymi (przyciski), bistabilnymi
• Zakres nastawy czasu: 1 s ÷ 18 h
• Element sterujący: 2 x tranzystor MOSFET
• Sposób sterowania: „leading edge” – załączenie wyjścia w "0"

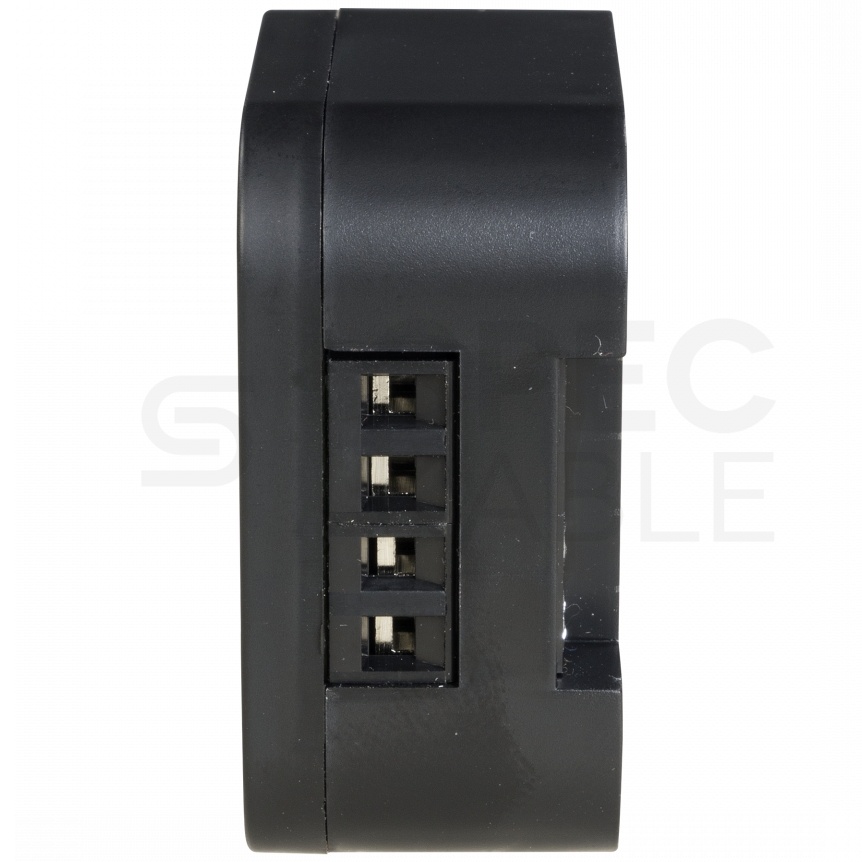

• Liczba zacisków przyłączeniowych: 4 (przewody o przekroju do 2,5 mm2)
• Mocowanie obudowy: puszka instalacyjna Ø60 mm
• Temperaturowy zakres pracy: -10 do +55 °C
• Stopień ochrony obudowy: IP20
• Klasa ochronności: II
• Wymiary: 47,5 x 47,5 x 20 mm
• Waga: 0,04 kg

* typ łącznika konfigurowany z poziomu aplikacji mobilnej EXTA LIFE

** osobno programowany czas dla nadajników radiowych, dla wejścia zewnętrznego oraz dla sterowania z poziomu aplikacji EXTA LIFE





Film prezentujący możliwości RDP-21





Funkcjonalność z łącznikami monostabilnymi:



• załączenie do ostatniego ustawionego poziomu,
• załączenie na 100% jasności,
• regulacja jasności, załączenie czasowe



Funkcjonalność z łącznikami bistabilnymi:



• załączenie do ostatniego ustawionego poziomu,
• załączenie na 100% jasności,
• wyłączenie, załączenie czasowe w przypadku łącznika bistabilnego każda zmiana stanu łącznika powoduje zmianę stanu wyjścia na stan przeciwny



Wspierane obciążenia:



• konwencjonalne żarowe i halogenowe 230 VAC
• oświetlenie 12 V zasilane przez transformator elektroniczny (ELV)
• oświetlenie 12 V zasilane przez transformator magnetyczny (MLV)
• wybrane ściemnialne żarówki LED
• wybrane ściemnialne świetlówki CFL



Zgodność z normami:



• PN-EN 60669
• PN-EN 60950, PN-EN 61000
• PN-ETSI EN 300 220-1
• PN-ETSI EN 300 220-2



Funkcjonalność:



1. Ściemniacz RDP-21 może być równocześnie sterowany z poziomu:



a. nadajników systemu EXTA LIFE:



• załączenie oświetlenia do ostatniego ustawionego poziomu,
• wyłączenie oświetlenia,
• regulacja natężenia oświetlenia (dłuższe przytrzymanie przycisku nadajnika),
• załączenie czasowe,
• różne tryby pracy (1-przyciskowy, 2-przyciskowy, komfortowy),



b. aplikacji mobilnej EXTA LIFE po sparowaniu z kontrolerem:



• załączenie oświetlenia do ostatniego ustawionego poziomu,
• wyłączenie oświetlenia,
• regulacja natężenia oświetlenia za pomocą suwaka (% wartość natężenia oświetlenia),
• możliwość załączenia na określony w aplikacji czas,
• wywołanie maksymalnie 4 ustawień ulubionych,



c. wejścia zewnętrznego:



• załączenie oświetlenia do ostatniego ustawionego poziomu,
• wyłączenie oświetlenia,
• załączenie oświetlenia na 100%,
• regulacja natężenia oświetlenia (tylko dla łączników monostabilnych - dłuższe przytrzymanie
• łącznika),
• załączenie czasowe.



2. Aktualny stan ściemniacza (włączony / wyłączony) oraz aktualna wartość natężenia oświetlenia są wskazywane w aplikacji mobilnej. Stan ściemniacza jest sygnalizowany za pośrednictwem ikony oraz poprzez pozycję przełącznika ON/OFF.

3. Do jednego urządzenia RDP-21 można przypisać większą liczbę przycisków nadajników radiowych EXTA LIFE – maksymalnie 96 par (na przykład 48 nadajników w trybie 2-przyciskowym).

4. Przyciski nadajników mogą być przypisywane do ściemniacza RDP-21 z wykorzystaniem przycisku PROG oraz „zdalnie” poprzez aplikację mobilną (bez konieczności dostępu do ściemniacza).

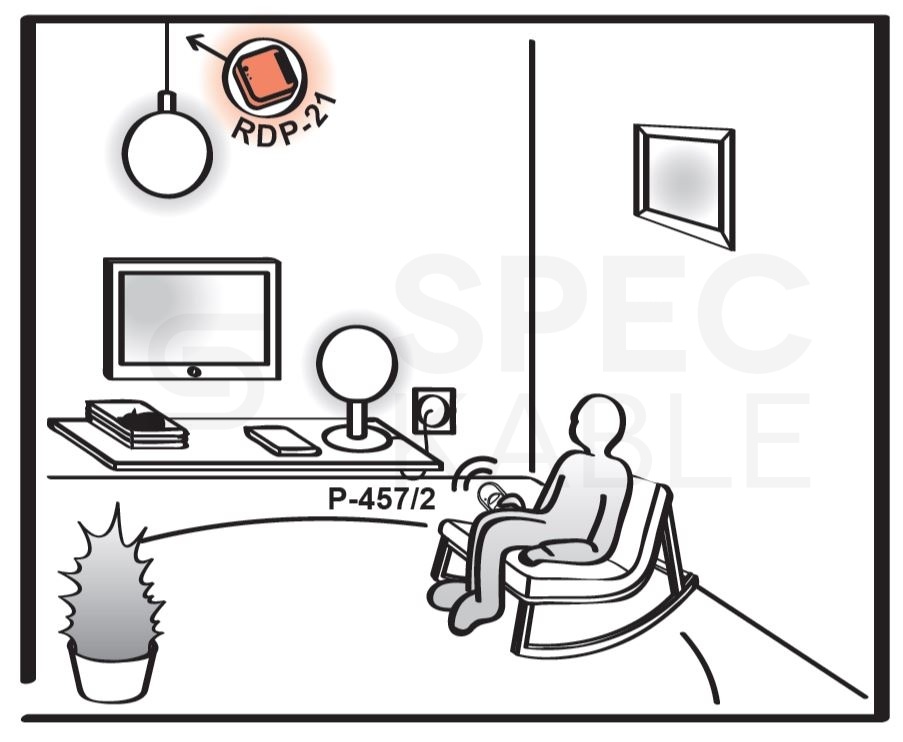

5. Kilka ściemniaczy RDP-21 może współpracować z jednym nadajnikiem – umożliwia to na przykład sterowanie większą ilością lamp (UWAGA: zalecanym trybem pracy jest wówczas tryb 2-przyciskowy) lub niezależne sterowanie z kilku miejsc.

6. Ściemniacz może być sparowany jednocześnie tylko z jednym kontrolerem EXTA LIFE.

7. Przyciski wpisane do ściemniacza mogą być z niego selektywnie usuwane.

8. Istnieje możliwość jednoczesnego usunięcia wszystkich przycisków wpisanych do pamięci ściemniacza (reset do ustawień fabrycznych).

9. Podstawowe parametry ściemniacza RDP-21 są konfigurowane z poziomu aplikacji.

10. Z poziomu aplikacji mobilnej istnieje także możliwość zdalnej aktualizacji oprogramowania w ściemniaczu (wymagane jest do tego podłączenie kontrolera EXTA LIFE do sieci internet).

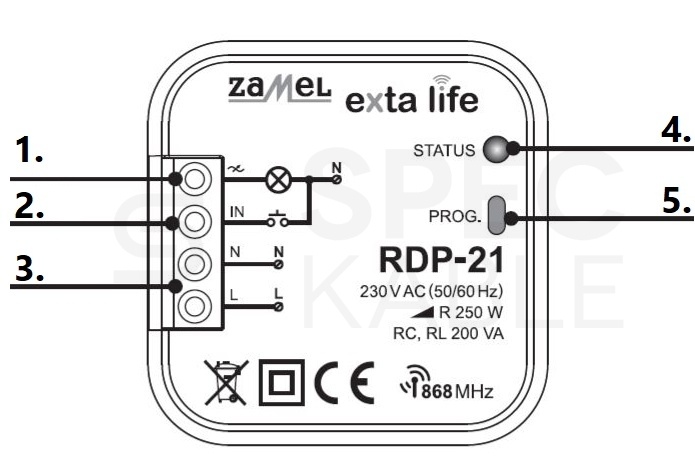

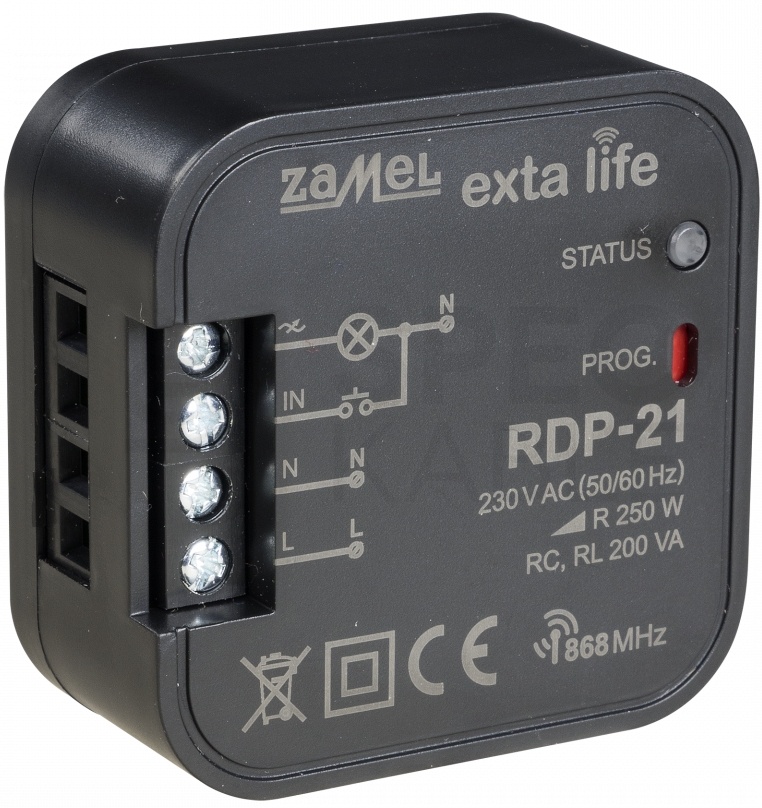

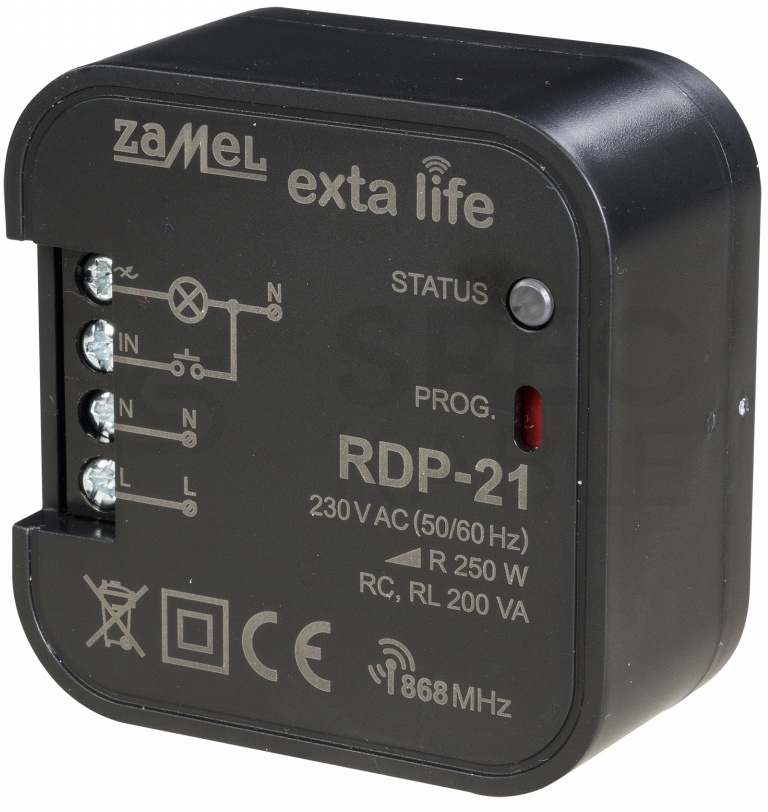

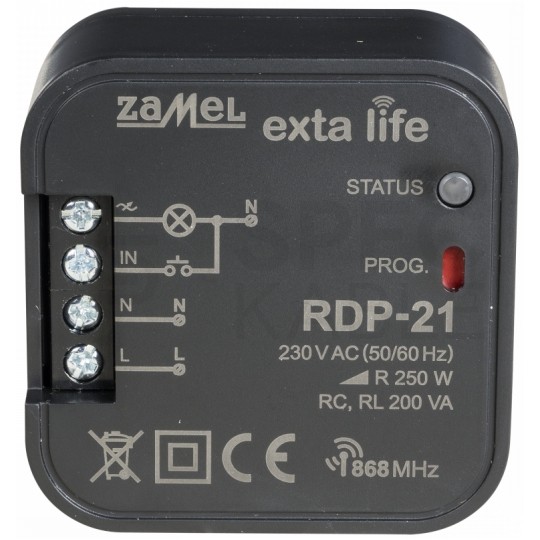

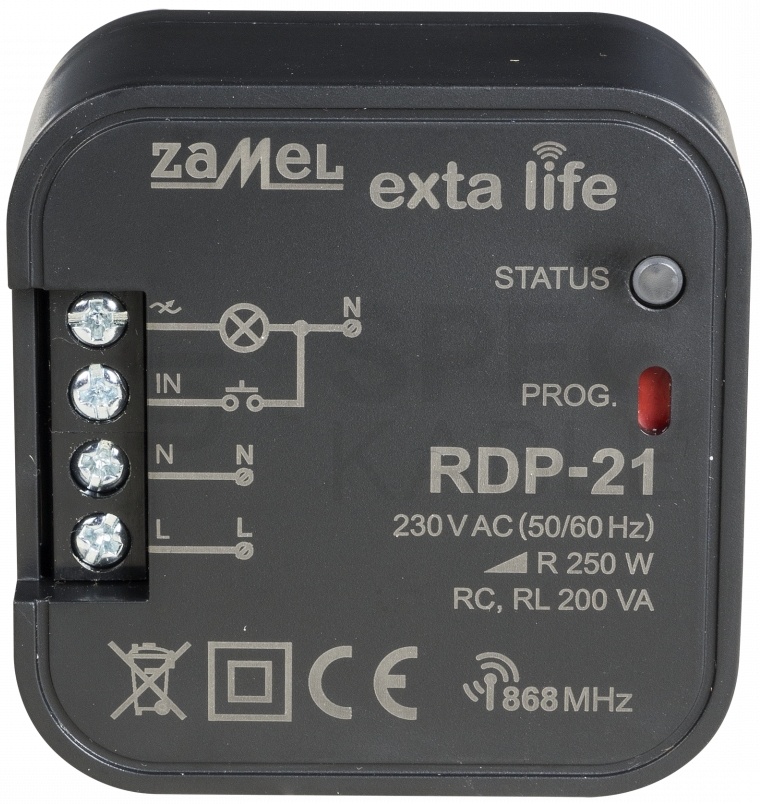

Budowa:



1. Zacisk wyjściowy
2. Zacisk wejściowy
3. Zaciski zasilające L, N
4. Dioda sygnalizacyjna - LED zielona (odbiór / nadawanie / status)
5. Przycisk programowania



Cechy:



• kompatybilny z kontrolerem oraz nadajnikami systemu EXTA LIFE,
• transmisja dwukierunkowa – wizualizacja stanu ściemniacza w aplikacji mobilnej,
• element sterujący: 2 x tranzystor MOSFET,
• ściemnianie realizowane jako „leading edge” – załączenie wyjścia w „0”,
• współpraca z oświetleniem konwencjonalnym żarowym i halogenowym 230V,
• współpraca ze źródłami światła zasilanymi przez transformator elektroniczny lub toroidalny,
• współpraca z wybranymi żarówkami LED ściemnialnymi oraz ściemnialnymi świetlówkami kompaktowymi CFL,
• programowalne wejście zewnętrzne,
• możliwość podłączenia łącznika monostabilnego lub bistabilnego,
• 4 tryby pracy przy współpracy z nadajnikami (1-przyciskowy, 2-przyciskowy, czasowy, komfortowy),
• 2 tryby pracy przy współpracy z kontrolerem (załącz/wyłącz + regulacja natężenia oświetlenia, czasowy),
• pamięć ostatniej nastawy poziomu świecenia,
• programowalny czas rozjaśniania i ściemniania,
• programowalny minimalny i maksymalny poziom świecenia,
• możliwość aktualizacji oprogramowania,
• montaż w puszcze instalacyjnej Ø60 mm.





EXTA LIFE - Opis systemu



Inteligentny dom EXTA LIFE to propozycja systemu umożliwiającego komfortowe, bezprzewodowe sterowanie domowymi instalacjami oświetlenia, ogrzewania, rolet oraz napędów bram. Dzięki dwukierunkowej komunikacji radiowej użytkownik w dowolnym momencie może sprawdzić instalacji, otworzyć bramę, włączyć światło lub opuścić rolety okienne. Transmisja pomiędzy elementami systemu prowadzona jest w paśmie ISM 868 MHz z kodowaniem opartym o klucz 128 bitowy. Takie rozwiązanie gwarantuje wysoki poziom bezpieczeństwa transmisji. Duży zasięg działania sięgający 300 m w terenie otwartym zapewnia poprawną pracę systemu EXTA LIFE w domach, a także biurach.

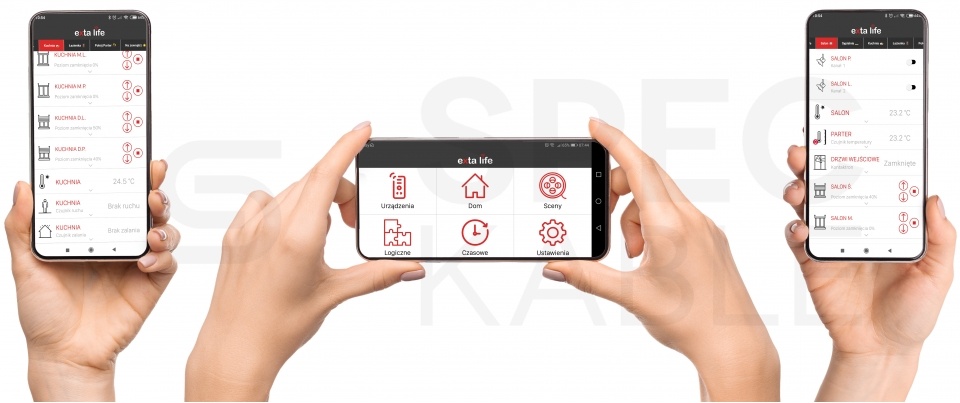

Aplikacja mobilna Android i iOS
