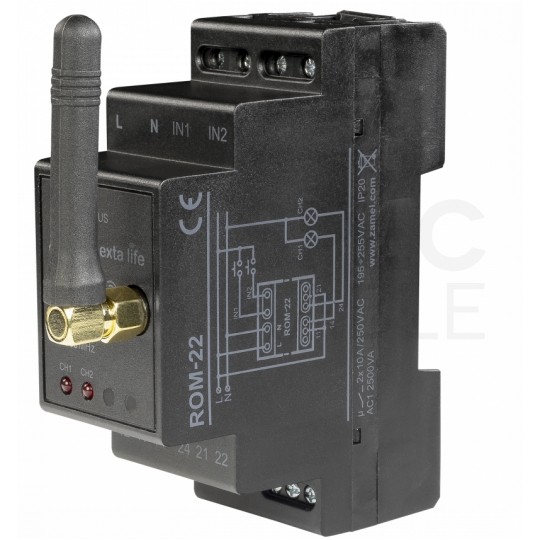

Sterownik Radiowy odbiornik modułowy 2 kanałowy 230V ROM-22 EXTA LIFE ZAMEL

Radiowy odbiornik modułowy ROM-22 to element końcowy systemu EXTA LIFE, który umożliwia niezależne sterowanie dwoma dowolnymi urządzeniami / obwodami.



Wyjścia stanowią dwa przekaźniki ze stykami przełącznymi (NO/NC) o maksymalnej obciążalności 10A. Daje to możliwość sterowania obwodami niskonapięciowymi (na przykład 12/24 V AC/ DC) oraz wysokonapięciowymi (230 V AC). Odbiornik sprawdza się także przy zdalnym wyzwalaniu innych urządzeń. Z powodzeniem można go wykorzystać przy podawaniu sygnałów sterujących. ROM-22 nadaje się także do sterowania elektrozaworami w systemach ogrzewania. Komunikacja dwukierunkowa pomiędzy odbiornikiem a kontrolerem sprawia, iż aktualny stan każdego kanału odbiornika jest wskazywany w aplikacji mobilnej. Dzięki komunikacji dwukierunkowej możliwa jest także zmiana wybranych parametrów odbiornika oraz zdalne dopisywanie nadajników (bez dostępu do odbiornika). Algorytm kodowania ramek zapewnia bezpieczeństwo sterowania. Odbiornik poza kontrolerem może być równolegle sterowany z poziomu nadajników systemu EXTA LIFE. Do odbiornika można wpisać większą liczbę nadajników co daje możliwość niezależnego sterowania z kilku miejsc. Konfigurowalne wejścia przewodowe zwiększają funkcjonalność sterowania. Odbiornik posiada zaimplementowaną funkcję zdalnej aktualizacji oprogramowania z poziomu kontrolera. Urządzenie przeznaczone jest do montażu w szafach rozdzielczych na szynie TH35 (DIN). Odkręcana antena umożliwia dołączenie anteny zewnętrznej.



Dane techniczne:



• Znamionowe napięcie zasilania 230 VAC
• Częstotliwość znamionowa 50 / 60 Hz
• Znamionowy pobór mocy czuwanie: 0,65 W, włączony jeden kanał: 1,3 W, włączone dwa kanały: 1,9 W
• Transmisja radiowa – pasmo ISM 868 MHz (868,50 MHz)
• Sposób transmisji dwukierunkowa - 9600 bps
• Moc maksymalna 14 dBm (25 mW)
• Kodowanie algorytm oparty o klucz 128 bitowy
• Zasięg działania do 300 m w terenie otwartym
• Sygnalizacja transmisji / programowania tak – dioda LED zielona (STATUS)
• Sygnalizacja wybranego kanału / stan kanału tak – diody LED czerwone (CH1, CH2)
• Maksymalna ilość sparowanych przycisków 96 par (w rozłożeniu na 2 kanały)
• Informacja o aktualnym stanie danego kanału tak – w aplikacji mobilnej EXTA LIFE
• Tryby pracy przy współpracy z nadajnikami systemu EXTA LIFE załącz/wyłącz, bistabilny, monostabilny, czasowy
• Tryby pracy przy współpracy z kontrolerem EXTA LIFE załączenie, wyłączenie, czasowy
• Ilość wejść zewnętrznych 2
• Współpraca z łącznikami* monostabilnymi (przyciski), bistabilnymi
• Tryby pracy dla wejść zewnętrznych** załączenie, wyłączenie, bistabilny, monostabilny, czasowy
• Zakres nastawy czasu*** 1 s ÷ 18 h
• Ilość kanałów wyjściowych 2
• Parametry styków przekaźnika 2 x NO/NC 16A / 250 VAC (styki przełączne beznapięciowe)
• Maksymalna obciążalność wyjść 2 x 10 A / 250 VAC
• Liczba zacisków przyłączeniowych 10 (przewody o przekroju do 2,5 mm2)
• Mocowanie obudowy szyna TH35 (DIN)
• Temperaturowy zakres pracy -10 do +55 °C
• Stopień ochrony obudowy IP20
• Wymiary 90 x 35 x 66 mm (dwumodułowa)
• Waga 0,13 kg

* wybór łącznika możliwy tylko z poziomu aplikacji mobilnej przy współpracy z kontrolerem EFC-01

** możliwy do wyboru tryb pracy wejścia jest zależny od wybranego rodzaju łącznika

*** czasy są przypisywane niezależnie do każdego kanału odbiornika. Czasy programuje się osobno dla przycisków pracujących w trybie czasowym, wejść zewnętrznych oraz sterowania z poziomu aplikacji



Cechy:



• znamionowe napięcie zasilania 230 V AC,
• kompatybilny z kontrolerem oraz nadajnikamisystemu EXTA LIFE,
• 2 kanały wyjściowe (2 x styki przełączne beznapięciowe NO/NC),
• transmisja dwukierunkowa – wskazanie aktualnego stanu każdego wyjścia w aplikacji
• programowalny stan wyjść po zaniku napięcia zasilającego,
• 2 programowalne wejścia zewnętrzne,
• możliwość podłączenia łączników monostabilnych lub bistabilnych,
• 4 tryby pracy przy współpracy z nadajnikami (załącz/wyłącz, bistabilny, monostabilny, czasowy),
• 2 tryby pracy przy współpracy z kontrolerem (załącz/wyłącz, czasowy),
• czas programowany niezależnie dla nadajników radiowych, wejść zewnętrznych i kontrolera,
• czasy przypisywane niezależnie dla każdego z wyjść,
• możliwość zdalnej aktualizacji oprogramowania.



Budowa:



1. Zaciski zasilające
2. Zaciski wejściowe do sterowania przewodowego (domyślnie współpraca z łącznikami monostabilnymi)
3. Sygnalizacja nadawania / odbierania / status podczas operacji programowania
4. Przycisk PROG – programowanie
5. Diody sygnalizujące aktualnie wybrany kanał podczas operacji programowania / stan kanału podczas normalnej pracy
6. Zaciski wyjściowe (kanał 1)
7. Zaciski wyjściowe (kanał 2)
8. Gniazdo anteny



EXTA LIFE - Opis systemu



Inteligentny dom EXTA LIFE to propozycja systemu umożliwiającego komfortowe, bezprzewodowe sterowanie domowymi instalacjami oświetlenia, ogrzewania, rolet oraz napędów bram. Dzięki dwukierunkowej komunikacji radiowej użytkownik w dowolnym momencie może sprawdzić instalacji, otworzyć bramę, włączyć światło lub opuścić rolety okienne. Transmisja pomiędzy elementami systemu prowadzona jest w paśmie ISM 868 MHz z kodowaniem opartym o klucz 128 bitowy. Takie rozwiązanie gwarantuje wysoki poziom bezpieczeństwa transmisji. Duży zasięg działania sięgający 300 m w terenie otwartym zapewnia poprawną pracę systemu EXTA LIFE w domach, a także biurach.



Aplikacja mobilna Android i iOS



System EXTA LIFE nastawiony jest głównie na zarządzanie odbiornikami z poziomu urządzeń mobilnych z systemem Android oraz iOS. System nastawiony jest na maksymalne uproszczenie procesu instalacji i konfiguracji. Sterowanie z poziomu aplikacji zostało zaprojektowane w taki sposób, aby proces zarządzania był sprawny i intuicyjny. EXTA LIFE idealnie nadaje się do sterowania pracą urządzeń elektrycznych w instalacjach domowych i biurowych



Obejmuje grupę współpracujących ze sobą urządzeń takich jak:



• nadajniki
• odbiorniki
• czujniki
• kontroler



System EXTA LIFE jest integralny i kompatybilny z systemem ECTA FREE co znacznie poszerza możliwości konfiguracji inteligentnego domu.



Czym wyróżnia się system Exta Life?



Tym, co wyróżnia system na tle innych rozwiązań jest szeroka gama nadajników, puszkowych, modułowych, pilotów, oraz klawiszy 2 i 4 kanałowych. Dodatkowym atutem z punktu widzenia użytkownika jest proste sterowanie z użyciem częstotliwości 868MHz, oraz długa żywotność baterii. Dwukierunkowa komunikacja pomiędzy kontrolerem a odbiornikami, pozwala na błyskawiczne uzyskanie informacji na temat np. zamknięcia okien/drzwi, poziomu otwarcia rolet zewnętrznych, czy też stanu włączenia poszczególnych urządzeń.



Przykładowe możliwości systemu Exta Life



Sterowanie oświetleniem:



Sterowanie oświetleniem to szereg możliwości począwszy od zwykłego włącz/wyłącz, poprzez sceny świetlne, aż po całą gamę możliwości automatycznego sterowania oświetleniem zgodnie z zaprogramowanymi funkcjami.



Sterowanie ogrzewaniem:



Regulowanie temperatury w pomieszczeniach, które odbywa się przy udziale nadajników klawiszowych. Użytkownik ma możliwość przypisania określonej temperatury ogrzewania czy też klimatyzacji do konkretnych pomieszczeń. Co więcej, istnieje możliwość zaprogramowania systemu tak, żeby zmieniał wartości w określonych godzinach lub dniach tygodnia.



Sterowanie bramami wjazdowymi:



W EXTA LIFE możliwe jest sterowanie bramą za pomocą telefonu komórkowego. Zdalnie można uruchomić mechanizm otwierania bramy wjazdowej na posesję lub rozpocząć otwieranie bramy garażowej.



Sterowanie roletami:



Aplikacja umożliwia zarządzanie roletami z podziałem na poziomy i pomieszczenia budynku. Ikony widoczne w aplikacji pozwalają na opuszczanie/podnoszenie wszystkich rolet jednym kliknięciem. Opcja zaprogramowania funkcji czasowych umożliwia użytkownikom systemu sterowanie roletami zgodnie z zadanym harmonogramem.



Korzyści z posiadania systemu EXTA FREE



Komfort i oszczędność czasu



• Inteligentna instalacja wspiera działania użytkownika poprzez automatyczne sterowanie domem pozwalając mu zaoszczędzić czas. Nadajniki radiowe to komfort sterowania z każdego miejsca.



Oszczędność energii



• EXTA FREE optymalizuje sterowanie oświetleniem oraz ogrzewaniem dając wymierne korzyści finansowe.



Bezpieczeństwo



• Dzięki zastosowaniu czujników ruchu, kontaktronowych oraz zalania inteligentna instalacja EXTA FREE czuwa nad bezpieczeństwem domowników.
