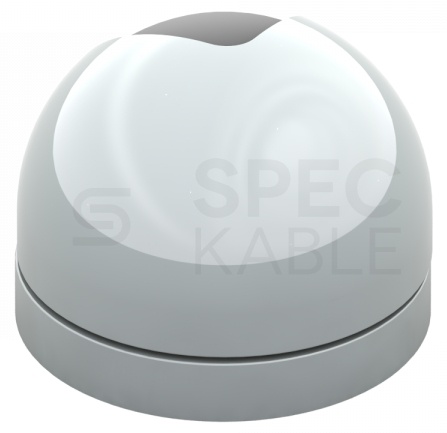

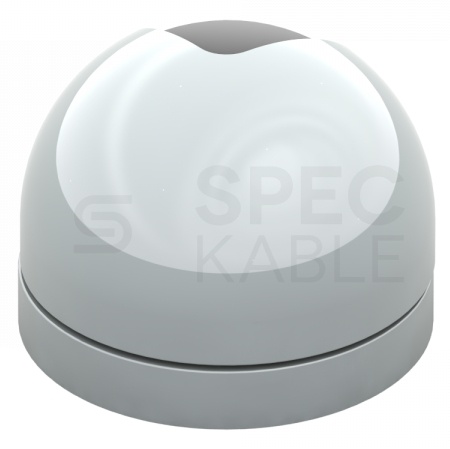

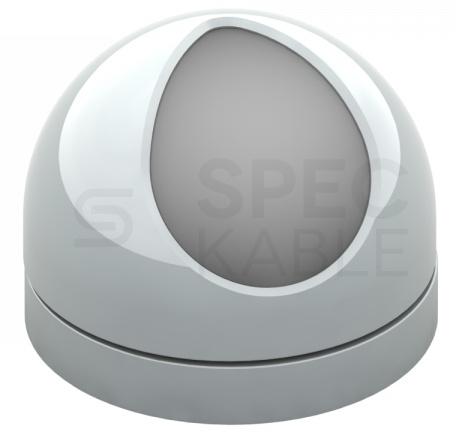

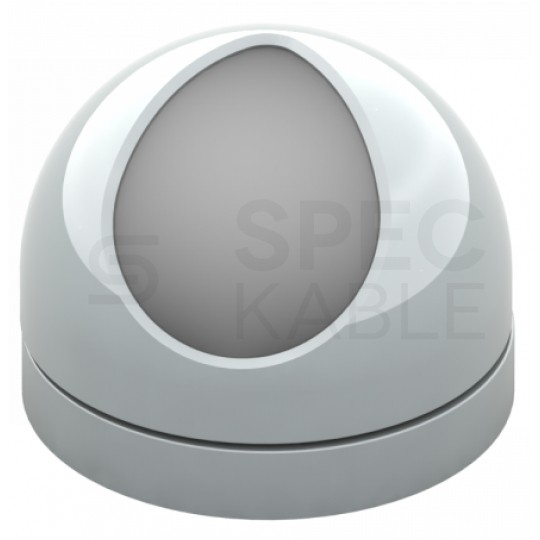

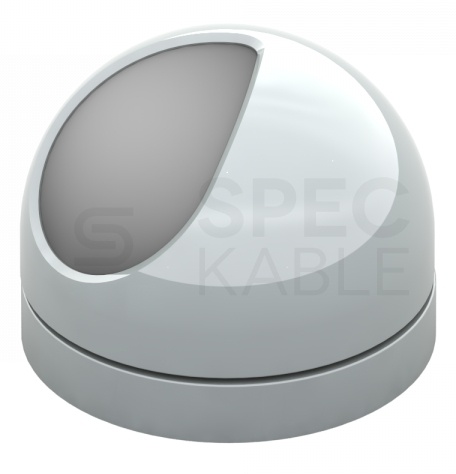

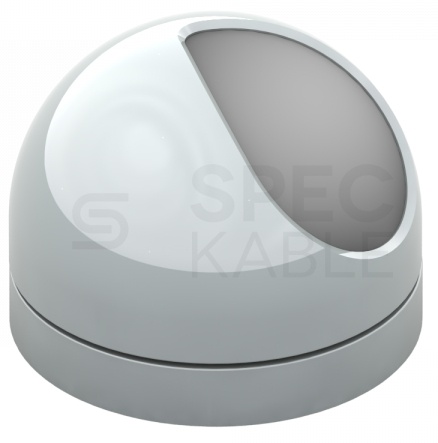

Radiowy czujnik ruchu z podstawką magnetyczną RCR-21 EXTA LIFE ZAMEL

Czujnik RCR-21 przeznaczony jest do wykrywania ruchu. Dodatkowo posiada wbudowany czujnik natężenia oświetlenia określający jego działanie w zależności od stopnia nasłonecznienia.



Czujka może współpracować bezpośrednio z wybranymi odbiornikami EXTA LIFE lub z kontrolerem EFC-01. W przypadku kontrolera po powiązaniu czujnika z funkcjami logicznymi może on brać udział w automatyzacji procesów sterowania różnymi urządzeniami w instalacjach domowych. RCR-21 bazuje na cyfrowym czujniku PIR, który umożliwia dość precyzyjną zmianę czułości, co z kolei przekłada się na regulację zasięgu działania oraz wielkości wykrywanych obiektów. Czujnik wyposażony jest w akcelerometr z funkcją antysabotażową. Wykrycie ruchu sygnalizowane jest diodą LED z możliwością jej wyłączenia. Czujnik może być zasilany z baterii (domyślnie) lub z zewnętrznego źródła zasilania (6-24 V AC/DC) poprzez podstawkę zasilającą PCL-21. W przypadku zasilania zewnętrznego możliwa jest konfiguracja czujnika. Podstawka zasilająca pozwala również na wykorzystanie wyjścia czujnika na przykład do połączenia go z systemem alarmowym. Podstawka magnetyczna umożliwia szybki montaż czujnika, gwarantuje pełną mobilność i wygodne ukierunkowanie. Czujnik przeznaczony jest do stosowania tylko wewnątrz pomieszczeń (IP20).



Dane techniczne:



• Znamionowe napięcie zasilania: 3,0 ÷ 3,6 V (wewnętrzna bateria ½ AA), 6 ÷ 24 V AC / DC (zewnętrzne źródło napięcia)
• Podłączenie zewnętrznego źródła napięcia: tylko poprzez podstawkę zasilającą PCL-21
• Maksymalny pobór mocy: 0,2 W
• Moc nadawania: ERP<20 mW
• Transmisja: radiowa – 868,5 MHz
• Żywotność baterii: do 2 lat*
• Sposób transmisji: tylko nadawanie (przy zasilaniu bateryjnym), nadawanie / odbieranie (przy zasilaniu zewnętrznym)
• Zasięg działania: do 300 m w terenie otwartym**
• Możliwość zwiększenia zasięgu: tak – poprzez retransmiter REP-21
• Współpraca z elementami systemu: z kontrolerem EFC-01, z wybranymi odbiornikami EXTA LIFE
• Funkcjonalność***: detekcja ruchu, możliwość pracy z lub bez czujnika zmierzchowego, regulowana czułość (zasięg i wielkość obiektów), wbudowany akcelerometr, konfigurowalne wyjście NO/NC
• Zastosowane sensory pomiarowe: cyfrowe – wbudowane w czujnik
• Zakres pomiaru natężenia oświetlenia: 4 ÷ 100.000 lx
• Zasięg działania****: 1,5 ÷ 8 m
• Kąt widzenia czujnika: 120°
• Opóźnienie wyłączenia: 10s ÷ 1h

• Czas synchronizacji: 1 ÷ 24 h z krokiem 10 min.
• Tryby pracy: bez czujnika zmierzchowego, nocny (4 ÷ 20 lx), dzienny (20 ÷ 200 lx)
• Wyjście: typ OC – konfigurowalne (NO / NC) – przez podstawkę PCL-21
• Sygnalizacja ruchu / nadawania: wykrycie ruchu - LED czerwona / nadawanie - LED zielona
• Konfiguracja wybranych parametrów: tak – tylko przy zasilaniu zewnętrznym (podstawka PCL-21)
• Możliwość aktualizacji oprogramowania: tak
• Stopień ochrony obudowy: IP20
• Montaż: dowolny – tylko wewnątrz pomieszczeń
• Sposób montażu: podstawka magnetyczna – montaż za pomocą taśmy dwustronnej, opcjonalnie: umieszczenie w podstawce zasilającej PCL-21 – montaż za pomocą wkrętów
• Temperaturowy zakres pracy: -10 ÷ +55 °C
• Wymiary: Ø 50 mm, wysokość: 32 mm (38 mm z podstawką
• magnetyczną)
• Waga: 35 g





* Trwałość baterii w dużej mierze zależy od ilości transmisji w ciągu doby oraz od temperatury pracy. Podana żywotność dotyczy domyślnych ustawień czujnika oraz pracy w temperaturze zbliżonej do pokojowej.

** Podany zasięg działania dotyczy przestrzeni otwartej oraz warunków idealnych bez przeszkód oraz bez zewnętrznych sygnałów zakłócających. Jeżeli pomiędzy czujnikiem a kontrolerem znajdują się przeszkody lub źródła mocnych sygnałów zakłócających to należy przewidzieć zmniejszenie podanego przez producenta zasięgu , które w niektórych sytuacjach może dochodzić do 90%. Dotyczy to także sytuacji, gdy czujnik zostanie zamontowany na powierzchni metalowej lub w metalowej rozdzielnicy. Negatywny wpływ na zasięg działania mają też napowietrzne i podziemne linie energetyczne dużej mocy oraz nadajniki telefonii komórkowej umieszczone w bliskiej odległości urządzeń.

*** Niektóre funkcje dostępne są tylko po zastosowaniu podstawki zasilającej PCL-21

**** Dotyczy czujnika zamontowanego na wysokości około 2,2 m. Zasięg jest regulowany tylko poprzez aplikację mobilną (opcje konfiguracyjne)



Cechy:



• detekcja ruchu w oparciu o cyfrowy czujnik PIR,
• wbudowany czujnik natężenia oświetlenia,
• współpraca z kontrolerem EFC-01 oraz odbiornikami EXTA LIFE,
• bezpośrednia współpraca z wybranymi odbiornikami z pominięciem kontrolera,
• praca z lub bez czujnika zmierzchowego,
• regulowana czułość pracy (zasięg i wielkość wykrywanych obiektów),
• funkcja antysabotażowa w oparciu o akcelerometr,
• konfigurowalne wyjście NO/NC (podłączenie tylko przez podstawkę PCL-21),
• zasilanie bateryjne lub z zewnętrznego źródła zasilania (przez podstawkę PCL-21),
• możliwość konfiguracji (tylko przy zasilaniu zewnętrznym),
• możliwość aktualizacji oprogramowania,
• szybki montaż z wykorzystaniem podstawki magnetycznej,
• mobilność i wygodny sposób ukierunkowania,
• montaż tylko wewnątrz pomieszczeń.



Przypisanie czujnika RCR-21 do odbiornika



Czujnik RCR-21 z poziomu aplikacji można przypisać do wybranego odbiornika systemu EXTA LIFE. Po takim przypisaniu czujnik działa z odbiornikiem bezpośrednio z pominięciem kontrolera. Do kontrolera przesyłany jest tylko informacja o aktualnym stanie czujnika.



Czujnik może współpracować z retransmiterem REP-21. Współpraca ta jest wymagana w przypadku stwierdzenia problemów w komunikacji radiowej pomiędzy czujnikiem a kontrolerem. Zaleca się wówczas montaż retransmitera REP-21 pomiędzy tymi urządzeniami



Budowa:



1. Czujnik natężenia oświetlenia
2. Czujnik PIR
3. Diody sygnalizacyjne

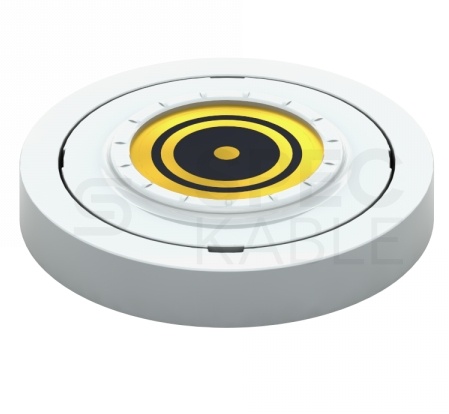

4. Podstawka magnetyczna
5. Przycisk PROG.
6. Piny zasilające

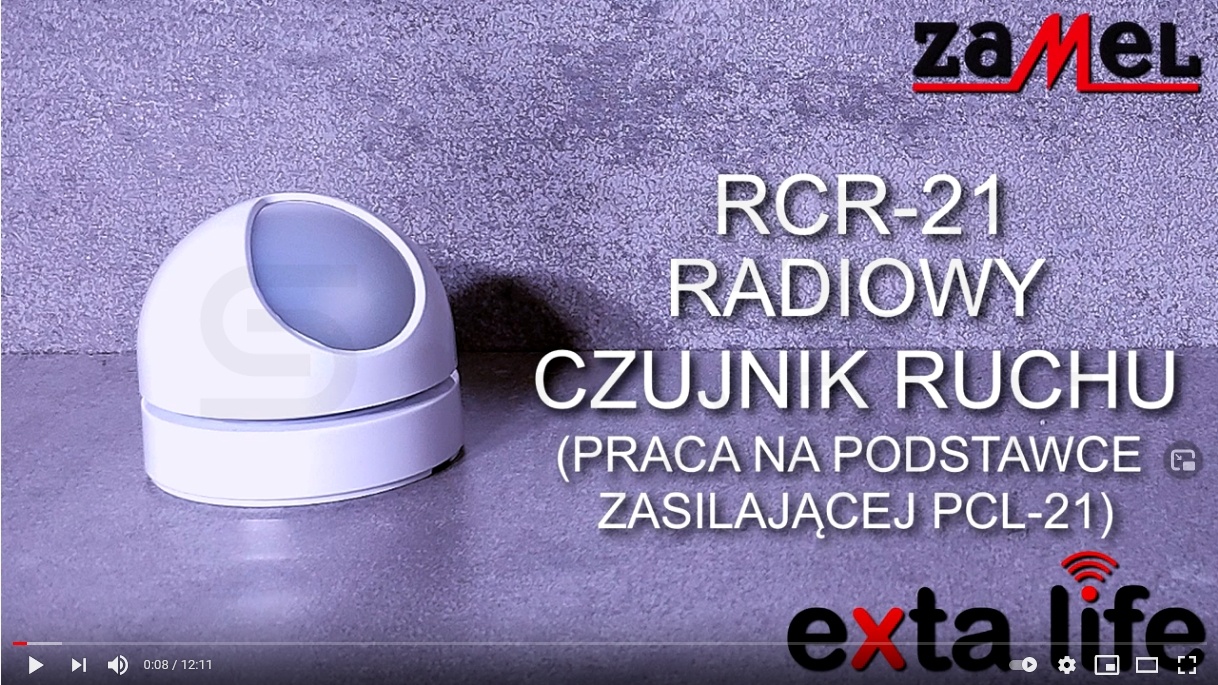

Film prezentujący możliwości RCR-21





EXTA LIFE - Opis systemu



Inteligentny dom EXTA LIFE to propozycja systemu umożliwiającego komfortowe, bezprzewodowe sterowanie domowymi instalacjami oświetlenia, ogrzewania, rolet oraz napędów bram. Dzięki dwukierunkowej komunikacji radiowej użytkownik w dowolnym momencie może sprawdzić instalacji, otworzyć bramę, włączyć światło lub opuścić rolety okienne. Transmisja pomiędzy elementami systemu prowadzona jest w paśmie ISM 868 MHz z kodowaniem opartym o klucz 128 bitowy. Takie rozwiązanie gwarantuje wysoki poziom bezpieczeństwa transmisji. Duży zasięg działania sięgający 300 m w terenie otwartym zapewnia poprawną pracę systemu EXTA LIFE w domach, a także biurach.

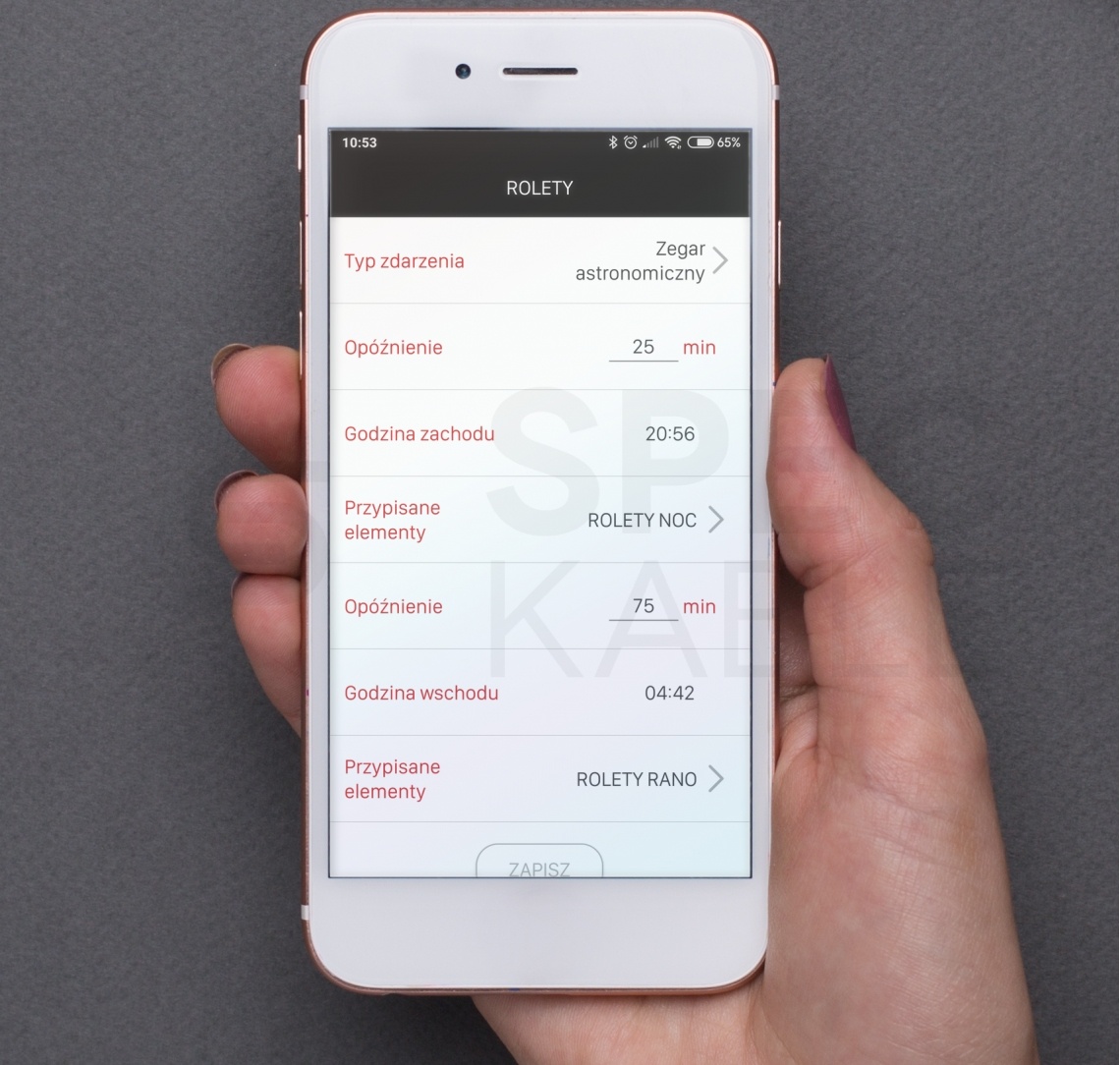

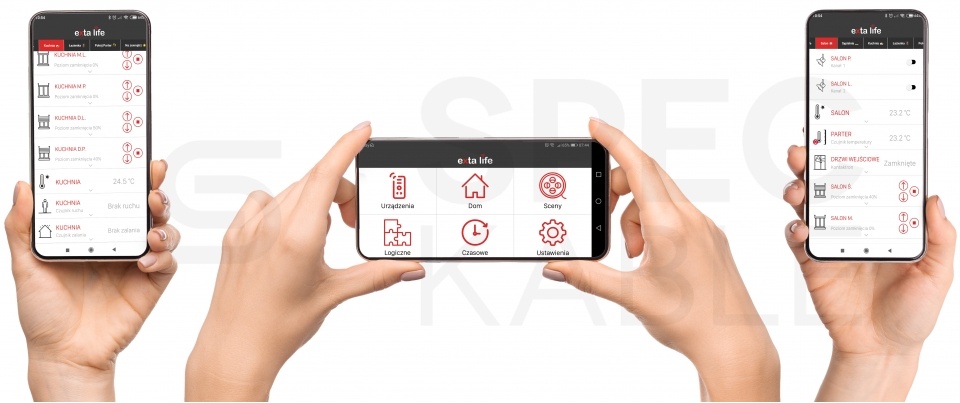

Aplikacja mobilna Android i iOS



System EXTA LIFE nastawiony jest głównie na zarządzanie odbiornikami z poziomu urządzeń mobilnych z systemem Android oraz iOS. System nastawiony jest na maksymalne uproszczenie procesu instalacji i konfiguracji. Sterowanie z poziomu aplikacji zostało zaprojektowane w taki sposób, aby proces zarządzania był sprawny i intuicyjny. EXTA LIFE idealnie nadaje się do sterowania pracą urządzeń elektrycznych w instalacjach domowych i biurowych



Obejmuje grupę współpracujących ze sobą urządzeń takich jak:



• nadajniki
• odbiorniki
• czujniki
• kontroler



System EXTA LIFE jest integralny i kompatybilny z systemem ECTA FREE co znacznie poszerza możliwości konfiguracji inteligentnego domu.



Czym wyróżnia się system Exta Life?



Tym, co wyróżnia system na tle innych rozwiązań jest szeroka gama nadajników, puszkowych, modułowych, pilotów, oraz klawiszy 2 i 4 kanałowych. Dodatkowym atutem z punktu widzenia użytkownika jest proste sterowanie z użyciem częstotliwości 868MHz, oraz długa żywotność baterii. Dwukierunkowa komunikacja pomiędzy kontrolerem a odbiornikami, pozwala na błyskawiczne uzyskanie informacji na temat np. zamknięcia okien/drzwi, poziomu otwarcia rolet zewnętrznych, czy też stanu włączenia poszczególnych urządzeń.



Przykładowe możliwości systemu Exta Life



Sterowanie oświetleniem:



Sterowanie oświetleniem to szereg możliwości począwszy od zwykłego włącz/wyłącz, poprzez sceny świetlne, aż po całą gamę możliwości automatycznego sterowania oświetleniem zgodnie z zaprogramowanymi funkcjami.



Sterowanie ogrzewaniem:



Regulowanie temperatury w pomieszczeniach, które odbywa się przy udziale nadajników klawiszowych. Użytkownik ma możliwość przypisania określonej temperatury ogrzewania czy też klimatyzacji do konkretnych pomieszczeń. Co więcej, istnieje możliwość zaprogramowania systemu tak, żeby zmieniał wartości w określonych godzinach lub dniach tygodnia.



Sterowanie bramami wjazdowymi:



W EXTA LIFE możliwe jest sterowanie bramą za pomocą telefonu komórkowego. Zdalnie można uruchomić mechanizm otwierania bramy wjazdowej na posesję lub rozpocząć otwieranie bramy garażowej.



Sterowanie roletami:



Aplikacja umożliwia zarządzanie roletami z podziałem na poziomy i pomieszczenia budynku. Ikony widoczne w aplikacji pozwalają na opuszczanie/podnoszenie wszystkich rolet jednym kliknięciem. Opcja zaprogramowania funkcji czasowych umożliwia użytkownikom systemu sterowanie roletami zgodnie z zadanym harmonogramem.



Korzyści z posiadania systemu EXTA FREE



Komfort i oszczędność czasu



• Inteligentna instalacja wspiera działania użytkownika poprzez automatyczne sterowanie domem pozwalając mu zaoszczędzić czas. Nadajniki radiowe to komfort sterowania z każdego miejsca.



Oszczędność energii



• EXTA FREE optymalizuje sterowanie oświetleniem oraz ogrzewaniem dając wymierne korzyści finansowe.



Bezpieczeństwo



• Dzięki zastosowaniu czujników ruchu, kontaktronowych oraz zalania inteligentna instalacja EXTA FREE czuwa nad bezpieczeństwem domowników.
