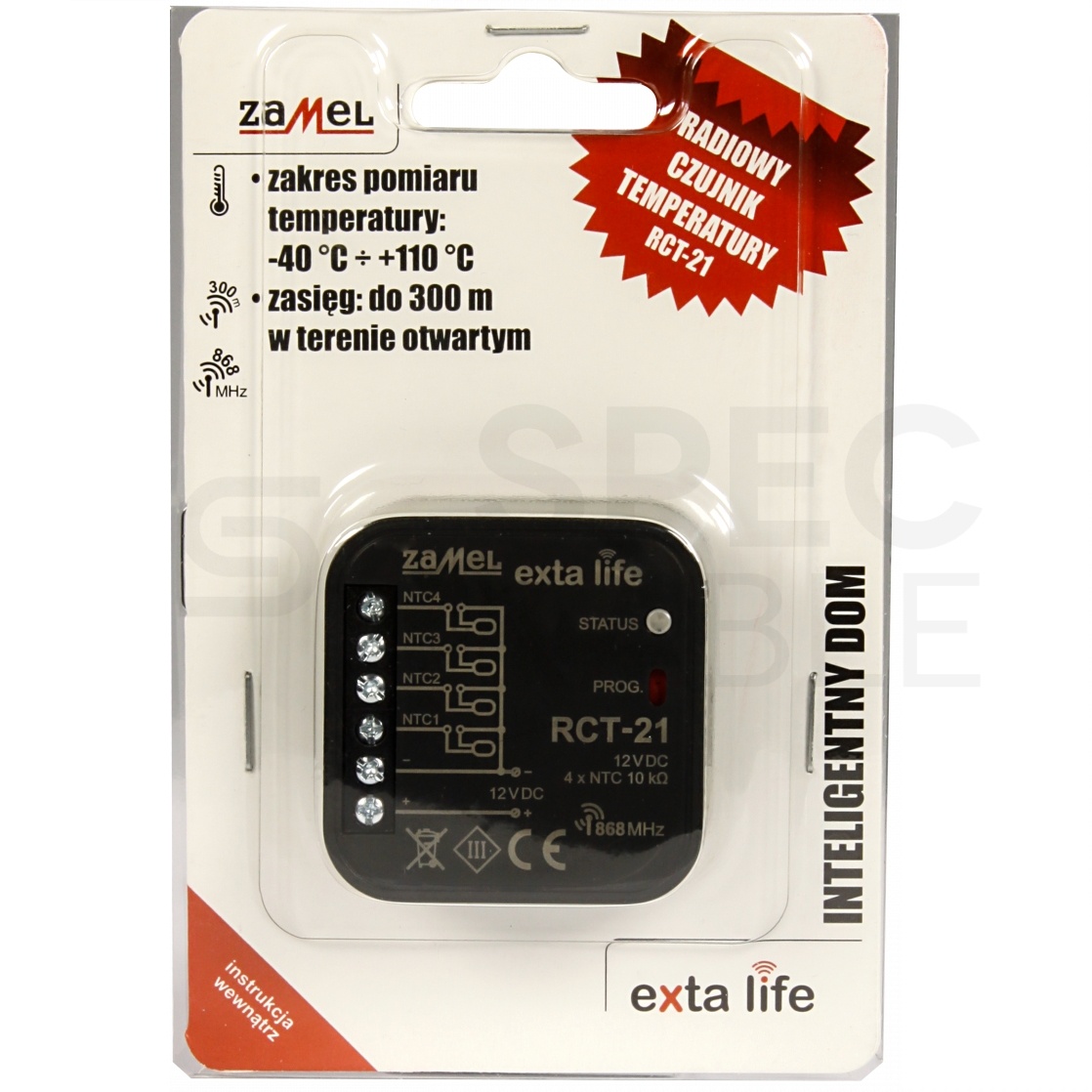

Radiowy czujnik temperatury dopuszkowy 4 kanałowy RCT-1 EXTA LIFE ZAMEL

Czujnik RCT-21 umożliwia pomiar temperatur w systemie EXTA LIFE z wykorzystaniem czterech niezależnych kanałów. Wartość temperatury drogą radiową przesyłana jest do kontrolera EFC-01 i wyświetlana w aplikacji mobilnej.



Czujka poprzez funkcje logiczne może brać udział w automatyzacji procesów sterowania temperaturą w instalacjach domowych. RCT-21 posiada cztery niezależne kanały pomiarowe przeznaczone do współpracy z zewnętrznymi czujnikami temperatury opartymi na termistorach NTC 10k. Każdy kanał wyróżnia się szerokim zakresem pomiarowym oraz rozdzielczością na poziomie 0,1°C. Komunikacja dwukierunkowa pomiędzy czujnikiem a kontrolerem umożliwia parametryzację każdego kanału oraz aktualizację oprogramowania . Czujnik zasilany jest napięciem 12VDC ± 10%. Przeznaczony jest do montażu w puszkach Ø60. RCT-21 idealnie sprawdzi się w przydomowych instalacjach grzewczych z kotłami węglowymi jako czujnik pomiarowy temperatur w najbardziej istotnych punktach instalacji.



Dane techniczne:



• Znamionowe napięcie zasilania: 12 V DC ± 10%
• Transmisja radiowa: pasmo ISM (f = 868,50 MHz)
• Kierunek transmisji: dwukierunkowa
• Kodowanie: algorytm oparty o klucz 128 bitowy
• Zasięg działania:*** do 300 m w terenie otwartym
• Możliwość zwiększenia zasięgu: tak – poprzez zastosowanie retransmitera REP-21
• Sygnalizacja nadawania: dioda LED zielona
• Funkcjonalność podstawowa: pomiar temperatury i przekazywanie informacji do kontrolera EFC-01
• Liczba kanałów pomiarowych: 4
• Typ czujnika temperatury: NTC 10k w postaci sondy zewnętrznej
• Zakres pomiaru temperatury: -40 ÷ +110°C
• Sondy temperatury w komplecie: brak - wymaga dokupienia zewnętrznej sondy ZAMEL serii NTC-XX lub NTS-XX
• Rozdzielczość pomiaru: 0,1°C
• Dokładność pomiaru: zależna od dokładności zastosowanego czujnika NTC (w sondach NTC firmy ZAMEL stosowane są termistory o tolerancji 1%) – dotyczy sond NTC-03 oraz NTS-01
• Częstotliwość transmisji(TP)*: parametr konfigurowalny z poziomu kontrolera w zakresie od 1s do 10h
• Histereza pomiarowa (hP)**: parametr konfigurowalny z poziomu kontrolera w zakresie od 0,3°C do 10°C
• Dopuszczalna temperatura pracy: -10 ÷ +55°C
• Pozycja pracy: dowolna
• Mocowanie obudowy: puszka instalacyjna Ø60 mm
• Stopień ochrony obudowy: IP20
• Klasa ochronności: III
• Wymiary: 47,5 x 47,5 x 20 mm
• Waga: 0,020 kg



* odstęp pomiędzy kolejnymi transmisjami temperatury do kontrolera – dotyczy sytuacji, gdy zmiany temperatury w poszczególnych kanałach są mniejsze od ustawionej minimalnej histerezy pomiarowej. Parametr ma charakter globalny – ustawiany jest dla całego czujnika RCT-21.

** określa jaka różnica pomiędzy dwoma kolejnymi temperaturami wywołuje transmisję danych do kontrolera. Histereza pomiarowa jest ustawiana indywidualnie dla każdego kanału pomiarowego

*** podany zasięg działania dotyczy przestrzeni otwartej oraz warunków idealnych bez przeszkód oraz bez zewnętrznych sygnałów zakłócających. Jeżeli pomiędzy czujnikiem a kontrolerem znajdują się przeszkody lub źródła mocnych sygnałów zakłócających to należy przewidzieć zmniejszenie podanego przez producenta zasięgu , które w niektórych sytuacjach może dochodzić do 90%. Dotyczy to także sytuacji, gdy czujnik zostanie zamontowany na powierzchni metalowej lub w metalowej rozdzielnicy. Negatywny wpływ na zasięg działania mają też napowietrzne i podziemne linie energetyczne dużej mocy oraz nadajniki telefonii komórkowej umieszczone w bliskiej odległości urządzeń.



Cechy:



• pomiar temperatury w systemie EXTA LIFE
• cztery niezależne kanały pomiarowe
• parametryzacja każdego kanału
• współpraca z czujnikami NTC 10k
• szeroki zakres pomiarowy (-40°C do +110°C)
• wysoka rozdzielczość pomiaru - 0,1°C
• zasilanie 12VDC ± 10%
• kompaktowe wymiary (47,5 x 47,5 x 20 mm)
• duży zasięg działania (do 300 m)
• możliwość retransmisji sygnału.



Zasada działania



Zasada działania czujnika RCT-21 polega na pomiarze temperatury w każdym kanale pomiarowym i wysłaniu zmierzonej wartości do kontrolera EXTA LIFE. Wartość temperatury może być wskazywana w aplikacji i wykorzystana w procesach sterowania na przykład poprzez funkcje logiczne. Czujniki temperatury (NTC 10k) współpracujące z urządzeniem RCT-21 umożliwiają pomiar temperatury w zakresie od -40 do +110°C

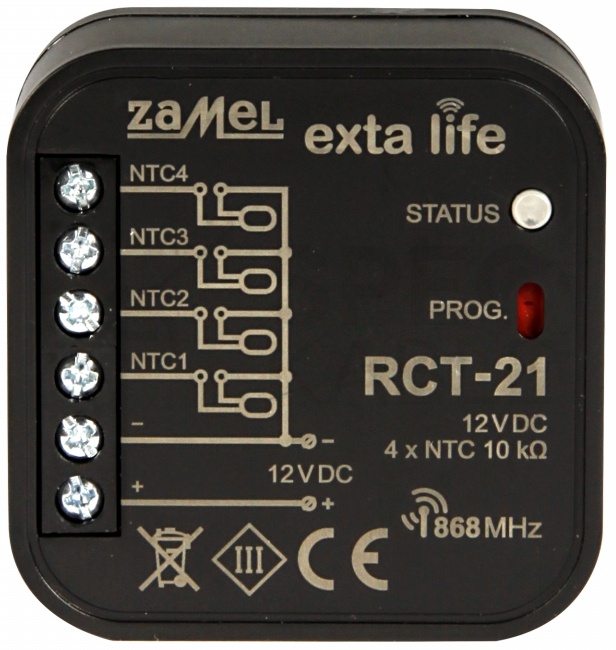

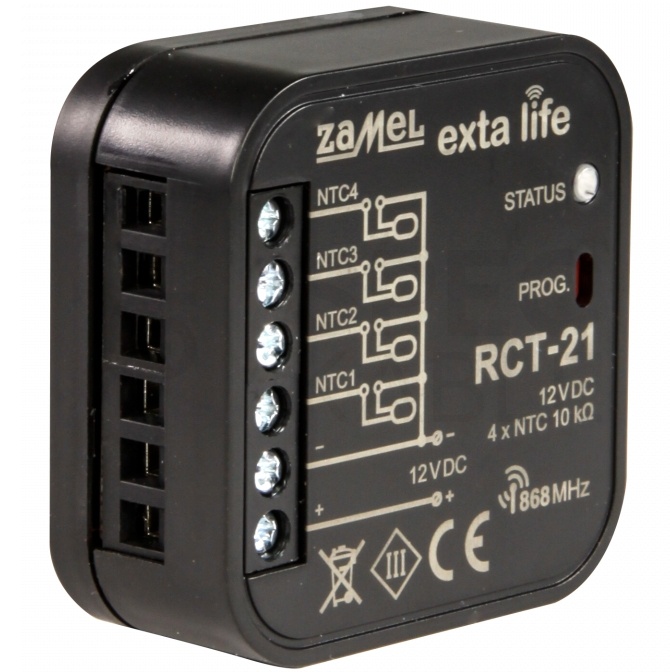

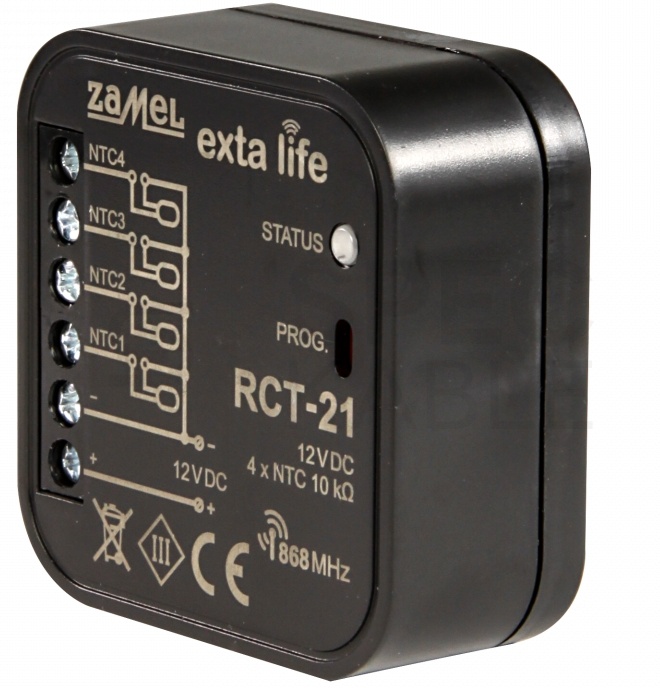

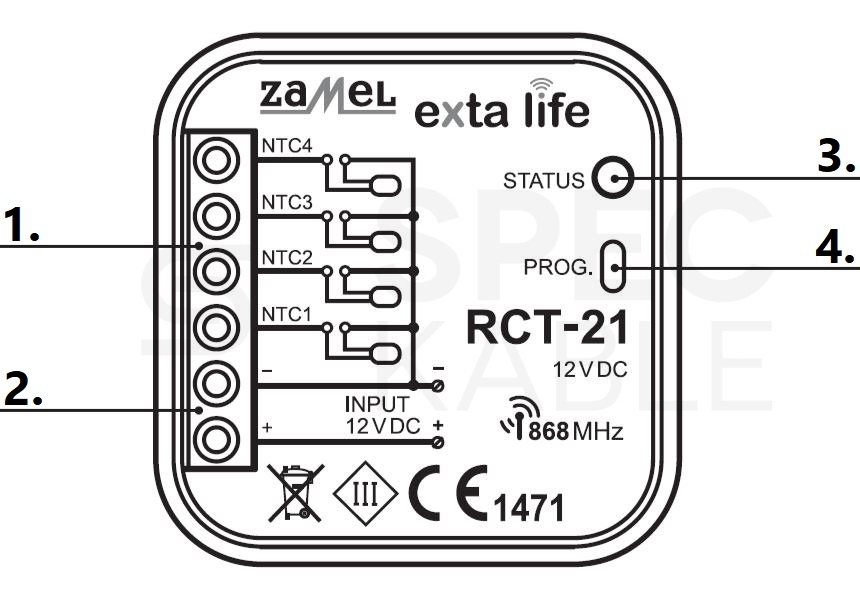

Budowa:



1. Zaciski sond NTC
2. Zaciski zasilające 12 V DC
3. Sygnalizacja transmisji danych
4. Natychmiastowe wysłanie wartości temperatury do kontrolera EFC-01 / Reset czujnika do ustawień fabrycznych



EXTA LIFE - Opis systemu



Inteligentny dom EXTA LIFE to propozycja systemu umożliwiającego komfortowe, bezprzewodowe sterowanie domowymi instalacjami oświetlenia, ogrzewania, rolet oraz napędów bram. Dzięki dwukierunkowej komunikacji radiowej użytkownik w dowolnym momencie może sprawdzić instalacji, otworzyć bramę, włączyć światło lub opuścić rolety okienne.

Transmisja pomiędzy elementami systemu prowadzona jest w paśmie ISM 868 MHz z kodowaniem opartym o klucz 128 bitowy. Takie rozwiązanie gwarantuje wysoki poziom bezpieczeństwa transmisji. Duży zasięg działania sięgający 300 m w terenie otwartym zapewnia poprawną pracę systemu EXTA LIFE w domach, a także biurach.

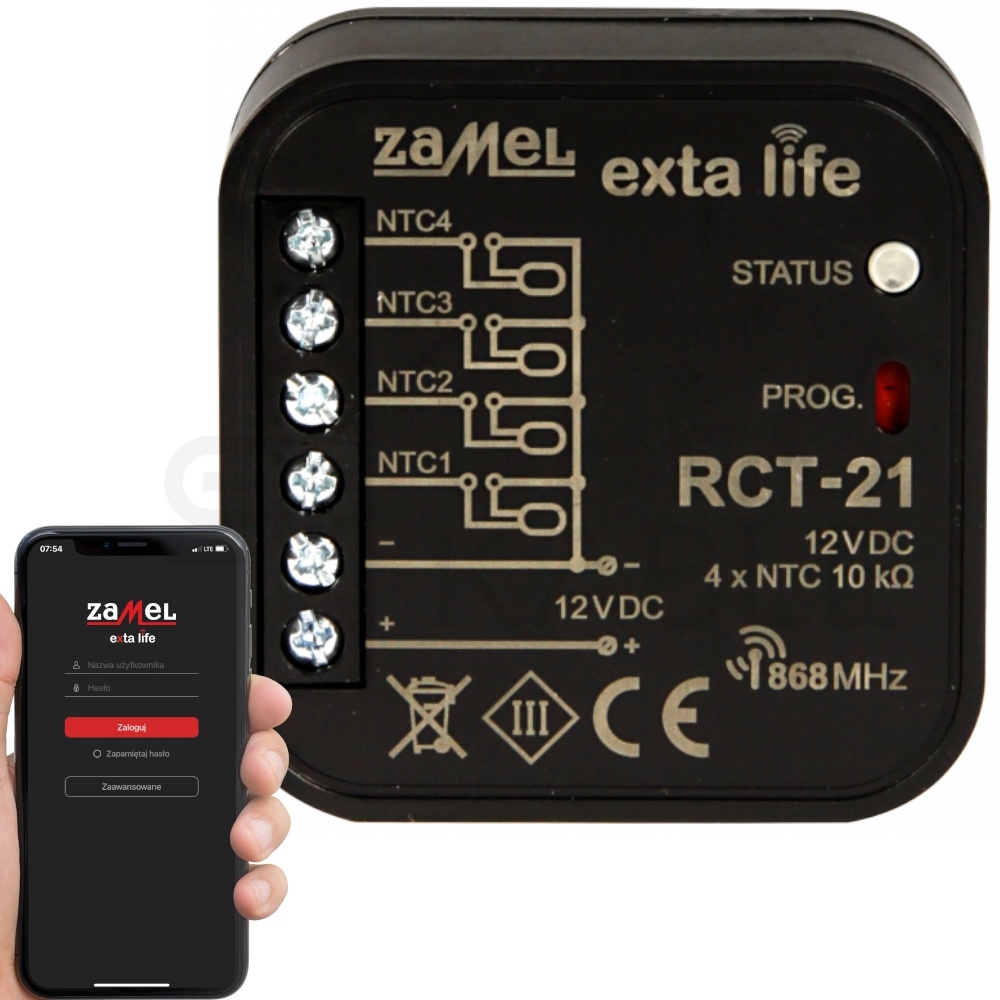

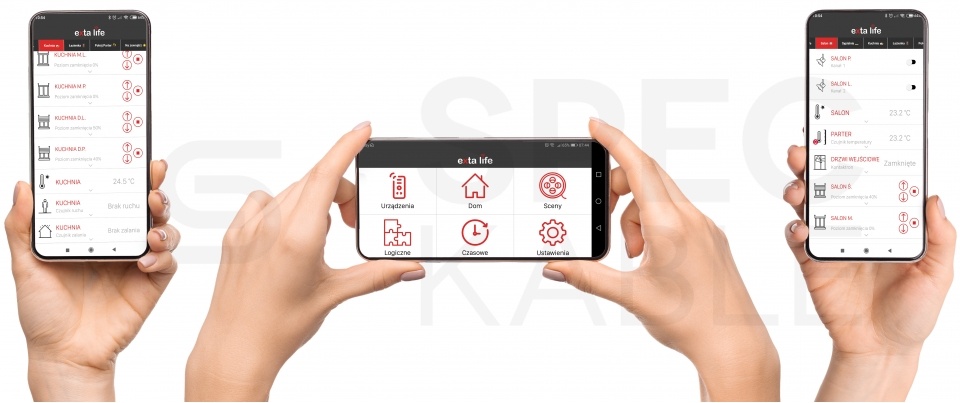

Aplikacja mobilna Android i iOS



System EXTA LIFE nastawiony jest głównie na zarządzanie odbiornikami z poziomu urządzeń mobilnych z systemem Android oraz iOS. System nastawiony jest na maksymalne uproszczenie procesu instalacji i konfiguracji. Sterowanie z poziomu aplikacji zostało zaprojektowane w taki sposób, aby proces zarządzania był sprawny i intuicyjny. EXTA LIFE idealnie nadaje się do sterowania pracą urządzeń elektrycznych w instalacjach domowych i biurowych



Obejmuje grupę współpracujących ze sobą urządzeń takich jak:



• nadajniki
• odbiorniki
• czujniki
• kontroler



System EXTA LIFE jest integralny i kompatybilny z systemem EXTA FREE co znacznie poszerza możliwości konfiguracji inteligentnego domu.



Czym wyróżnia się system Exta Life?



Tym, co wyróżnia system na tle innych rozwiązań jest szeroka gama nadajników, puszkowych, modułowych, pilotów, oraz klawiszy 2 i 4 kanałowych. Dodatkowym atutem z punktu widzenia użytkownika jest proste sterowanie z użyciem częstotliwości 868MHz, oraz długa żywotność baterii. Dwukierunkowa komunikacja pomiędzy kontrolerem a odbiornikami, pozwala na błyskawiczne uzyskanie informacji na temat np. zamknięcia okien/drzwi, poziomu otwarcia rolet zewnętrznych, czy też stanu włączenia poszczególnych urządzeń.



Przykładowe możliwości systemu Exta Life



Sterowanie oświetleniem:



Sterowanie oświetleniem to szereg możliwości począwszy od zwykłego włącz/wyłącz, poprzez sceny świetlne, aż po całą gamę możliwości automatycznego sterowania oświetleniem zgodnie z zaprogramowanymi funkcjami.



Sterowanie ogrzewaniem:



Regulowanie temperatury w pomieszczeniach, które odbywa się przy udziale nadajników klawiszowych. Użytkownik ma możliwość przypisania określonej temperatury ogrzewania czy też klimatyzacji do konkretnych pomieszczeń. Co więcej, istnieje możliwość zaprogramowania systemu tak, żeby zmieniał wartości w określonych godzinach lub dniach tygodnia.



Sterowanie bramami wjazdowymi:



W EXTA LIFE możliwe jest sterowanie bramą za pomocą telefonu komórkowego. Zdalnie można uruchomić mechanizm otwierania bramy wjazdowej na posesję lub rozpocząć otwieranie bramy garażowej.



Sterowanie roletami:

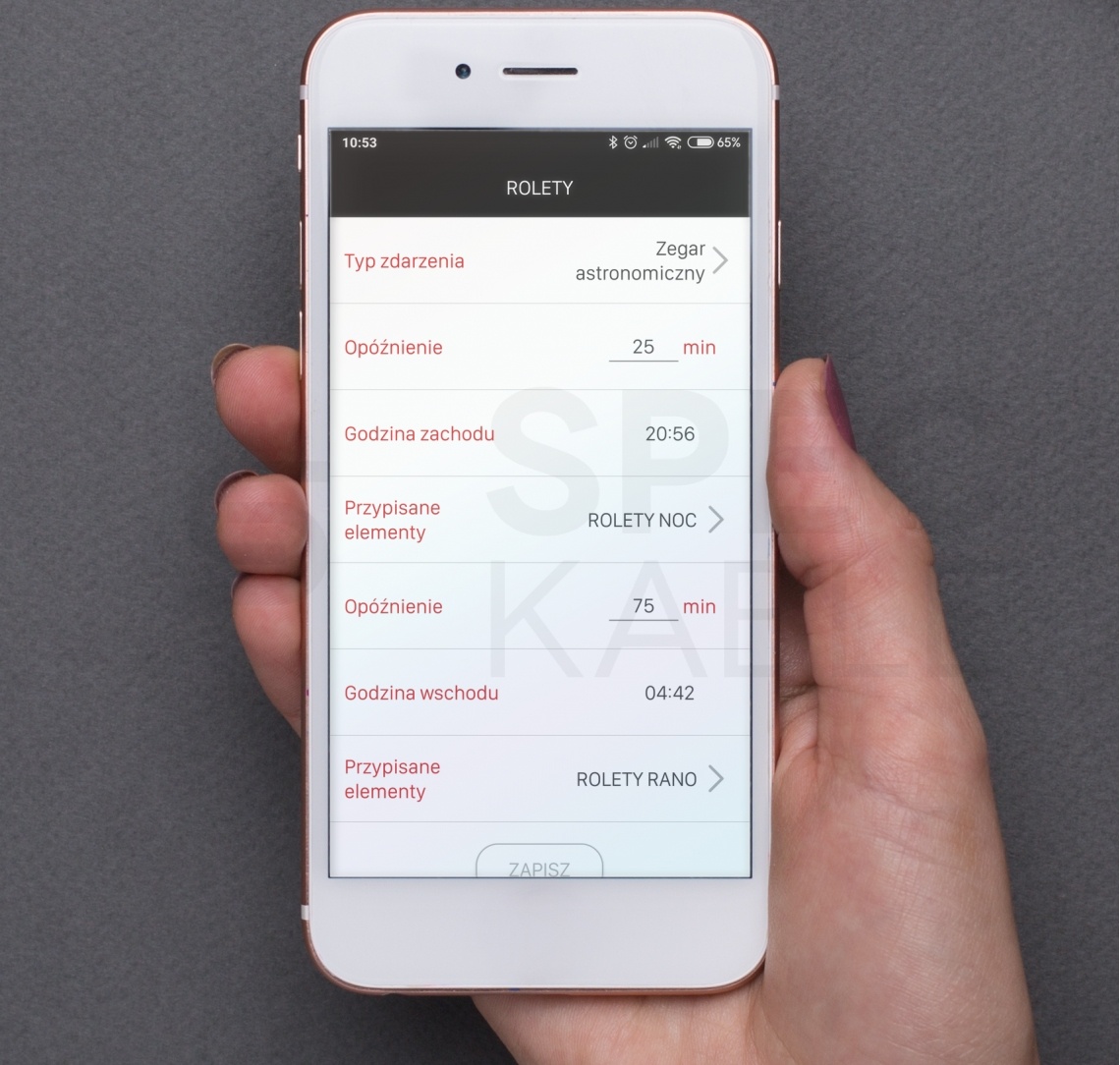

Aplikacja umożliwia zarządzanie roletami z podziałem na poziomy i pomieszczenia budynku. Ikony widoczne w aplikacji pozwalają na opuszczanie/podnoszenie wszystkich rolet jednym kliknięciem. Opcja zaprogramowania funkcji czasowych umożliwia użytkownikom systemu sterowanie roletami zgodnie z zadanym harmonogramem.



Korzyści z posiadania systemu EXTA FREE



Komfort i oszczędność czasu



• Inteligentna instalacja wspiera działania użytkownika poprzez automatyczne sterowanie domem pozwalając mu zaoszczędzić czas. Nadajniki radiowe to komfort sterowania z każdego miejsca.



Oszczędność energii



• EXTA FREE optymalizuje sterowanie oświetleniem oraz ogrzewaniem dając wymierne korzyści finansowe.



Bezpieczeństwo



• Dzięki zastosowaniu czujników ruchu, kontaktronowych oraz zalania inteligentna instalacja EXTA FREE czuwa nad bezpieczeństwem domowników.
