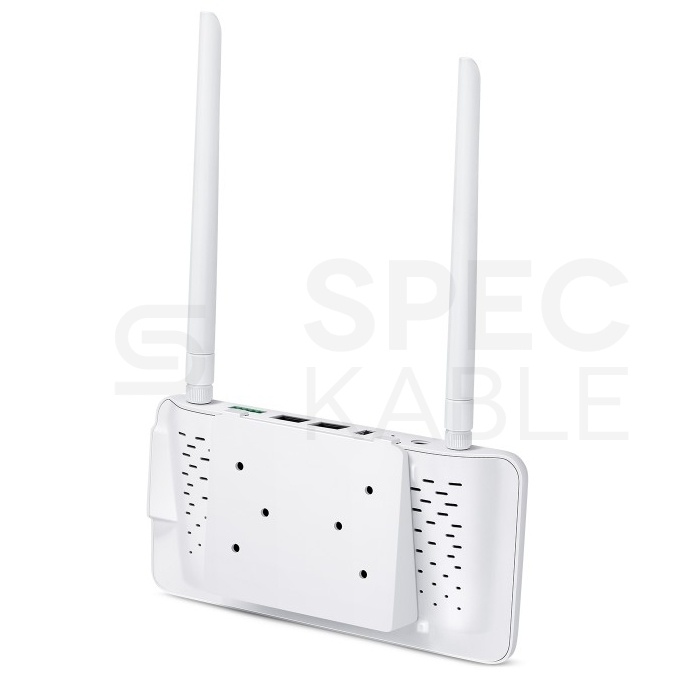

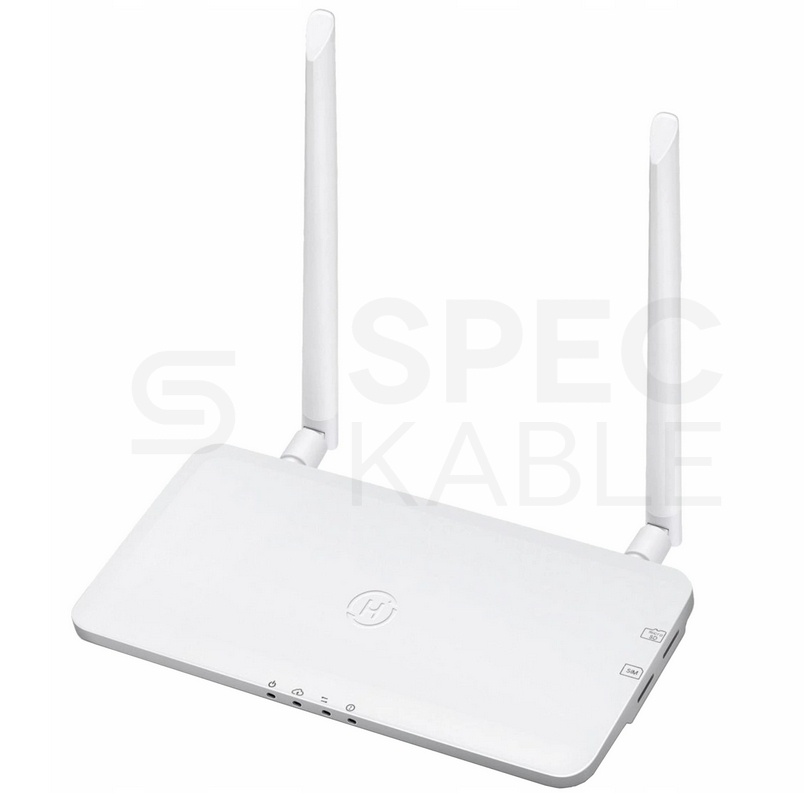

Bezprzewodowy moduł komunikacyjny transmiter danych instalacji solarnych PV Hoymiles DTU-PRO WiFi

Bezprzewodowy moduł komunikacyjny transmiter danych do mikroinwerterów



Hoymiles DTU-Pro (wersja WiFi)



• Komunikacja z Internetem: WiFi / Ethernet
• Komunikacja z mikroinwerterem: 2,4 GHz RF
• Max odległość od mikroinwertera: 200m (otwarta przestrzeń)
• Obsługiwana ilość modułów PV: 99 szt

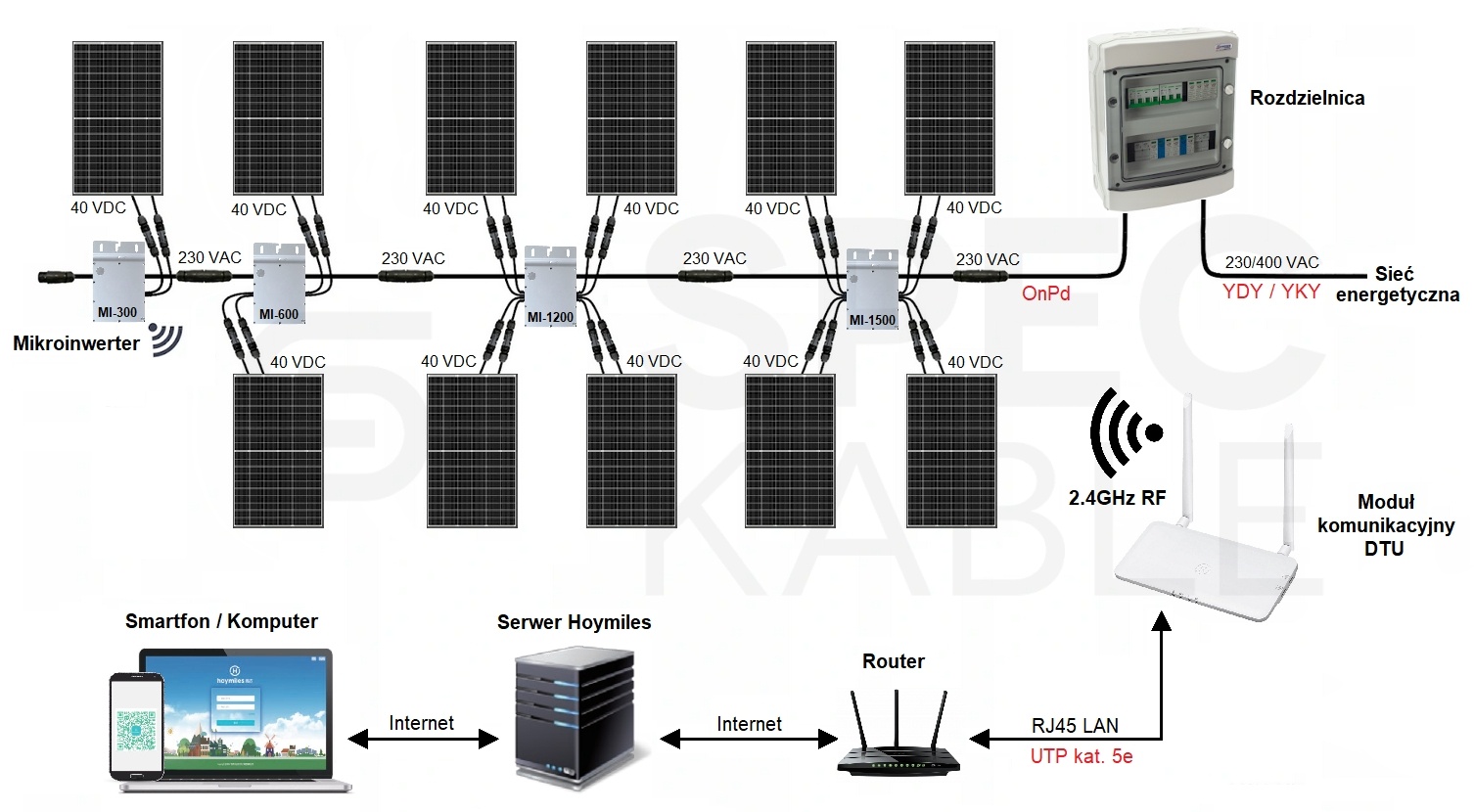

Specjalny moduł służący do komunikacji bezprzewodowej z mikroinwerterami Hoymiles w celu monitorowania systemu oraz pracy paneli fotowoltaicznych. DTU jest kluczowym komponentem systemu mikroinwerterów Hoymiles. Pełni funkcję bramki komunikacyjnej między mikroinwerterami, a serwerem monitoringu Hoymiles. Urządzenie komunikuje się bezprzewodowo z mikroinwerterem przez zastrzeżone pasmo radiowe 2,4GHz (nordyckie) zbierając dane operacyjne instalacji PV. Jednocześnie łączy się z Internetem przez router i komunikuje z serwerem monitoringu Hoymiles przekazując pozyskane dane. Serwer gromadzi dane eksploatacyjne oraz informacje o statusie mikroinwerterów w systemie, a także zapewnia użytkownikowi możliwość monitorowania stanu instalacji PV z poziomu panelu obsługi (strona WWW lub aplikacja w telefonie).



Najważniejsze zalety:



• Precyzyjny monitoring wytwarzania energii fotowoltaicznej i poboru energii dla odbiorcy
• Monitoring i gromadzenie danych na poziomie modułu
• Asystent instalacji zapewniający sprawne i łatwe uruchomienie
• Silniejsza komunikacja z mikroinwerterem i serwerem monitoringu
• Wspiera aplikacje ograniczania eksportu energii i zerowego eksportu
• Współdziała z protokołem RTU/TCP, dając podgląd energii i mocy na Twojej platformie monitoringu
• Alternatywne porty (RJ45, USB, RS485) dają łatwą możliwość zarządzania mocą Twojej elektrowni słonecznej
• Cztery diody LED pozwalają obserwować stan systemu mikroinwerterów

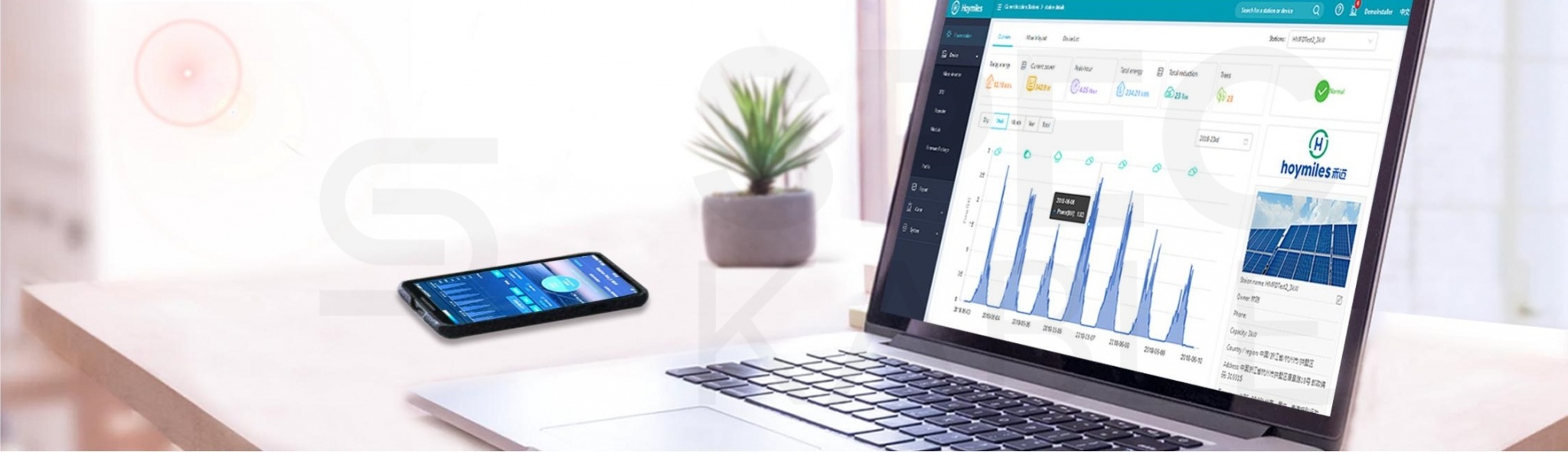

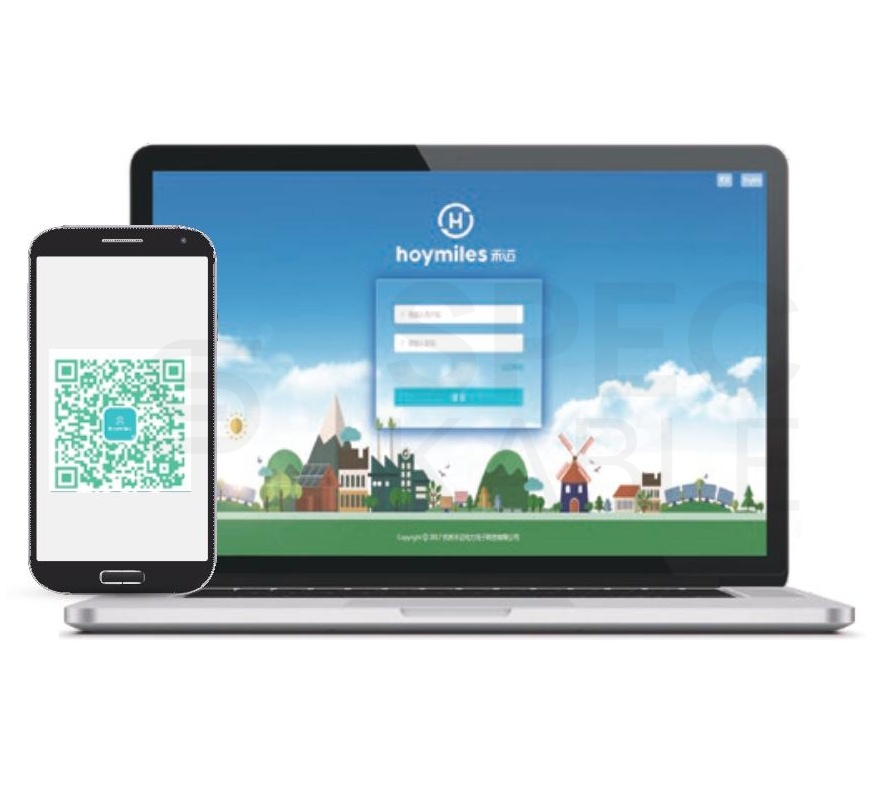

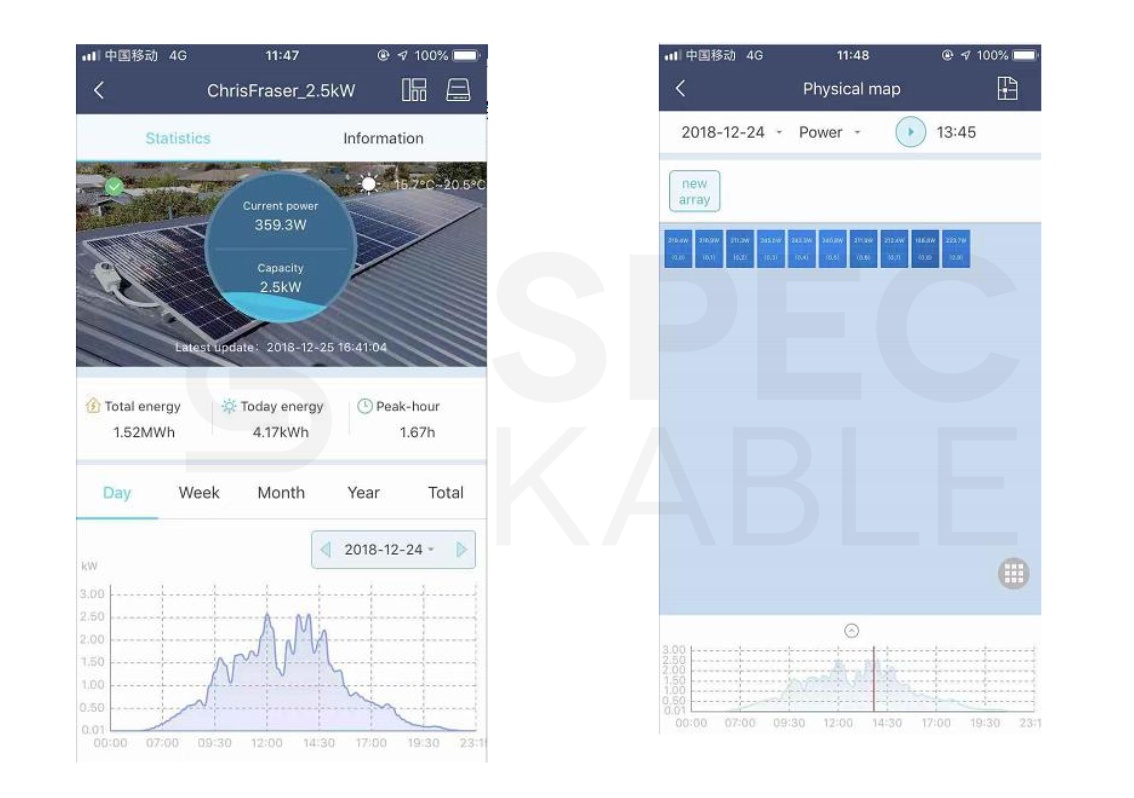

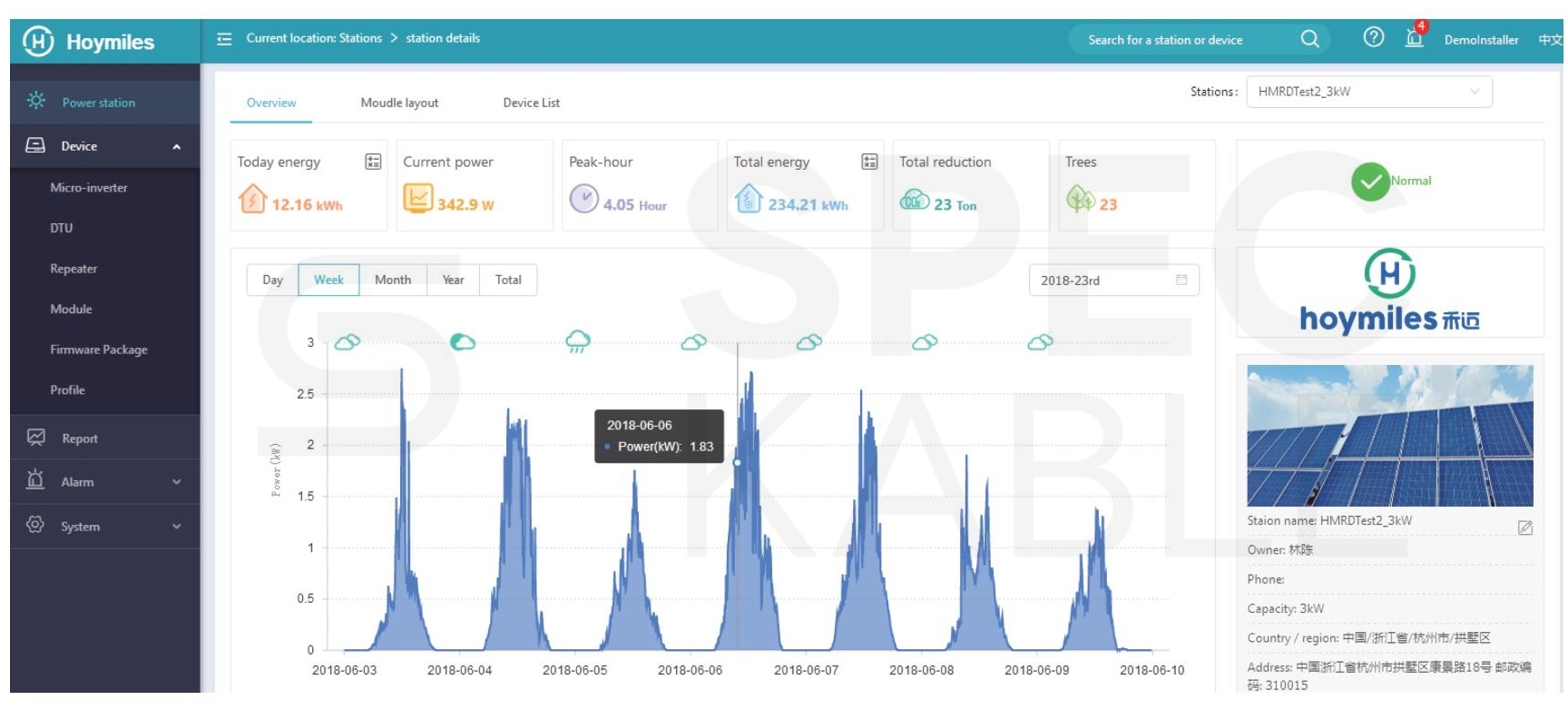

Monitoring instalacji on-line



Dostęp do serwera monitoringu danych Hoymiles można uzyskać z poziomu przeglądarki internetowej lub instalując darmową aplikację na smartfonie. Informacje odnośnie sposobu połączenia znajdą Państwo w instrukcji obsługi.



Specyfikacja:



Komunikacja z chmurą:



• Sygnał: WiFi (802.11 b/g/n) / Ethernet
• Prędkość próbkowania: co 15 minut



Komunikacja z mikroinwerterem:



• Sygnał: 2,4 GHz zastrzeżona RF (nordycka)
• Maksymalna odległość (otwarta przestrzeń): 200 m
• Limit paneli słonecznych do monitoringu danych: 99



Przesył danych do licznika:



• Sygnał: RS485
• Maksymalna odległość (kabel RS485): 500 m



Zasilanie:



• Typ: zasilacz zewnętrzny
• Napięcie / częstotliwość wejścia zasilacza: 100-240V AC / 50 lub 60Hz
• Napięcie / prąd wyjścia zasilacza: 5V / 2A
• Pobór energii: 2,5W (typowo), 5,0W (szczytowo)



Dane mechaniczne:



• Zakres temperatury pracy: -20 do +55 °C
• Wymiary (szer x dług x głęb): 200 x 101 x 29 mm (bez anten)
• Waga: 0,28 kg

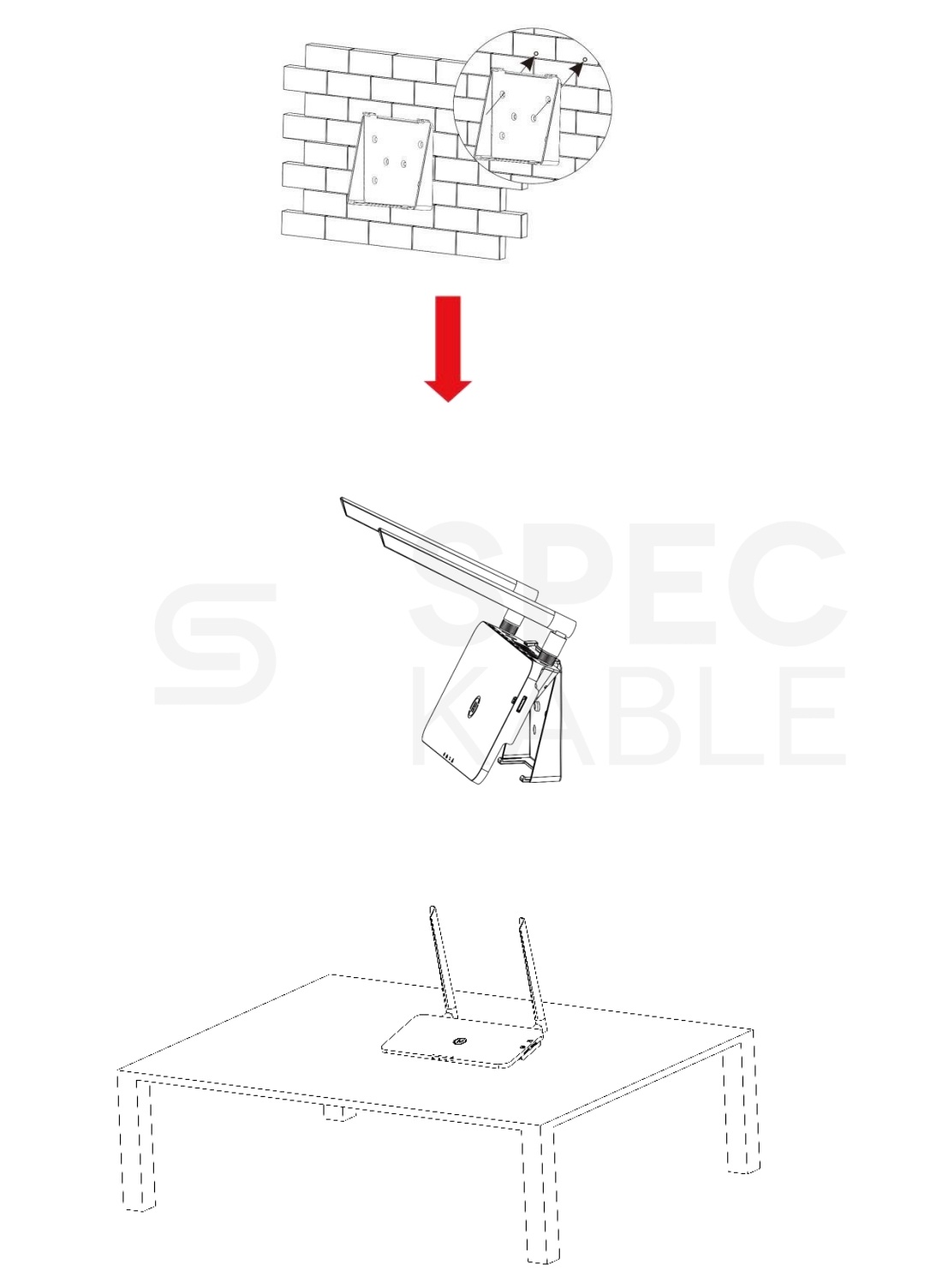

• Opcje montażu: na ścianie lub pulpicie



Pozostałe:



• LED: kontrolka * 4 - praca, chmura, MI, ALM
• Aplikacja: lokalna aplikacja
• Zgodność: FCC 15B, FCC 15C, EN62368-1, EN61000-3-2, EN61000-3-3, EN301489, EN300328, EN300440, RCM

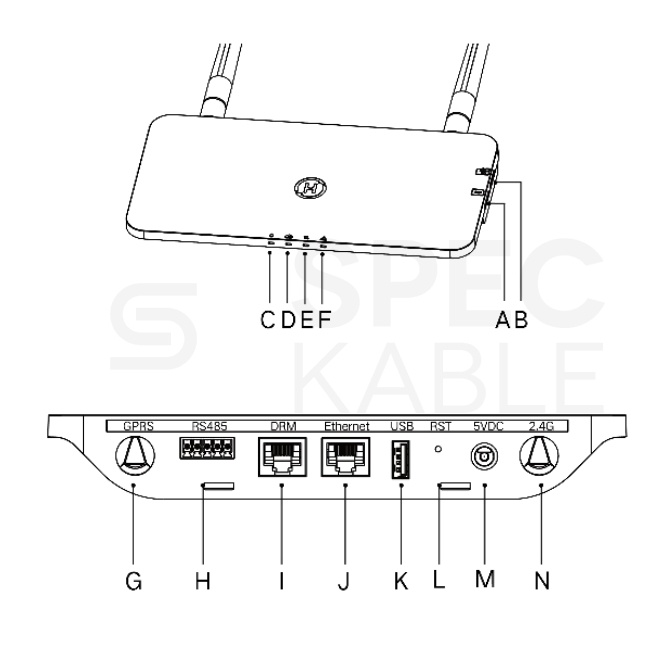

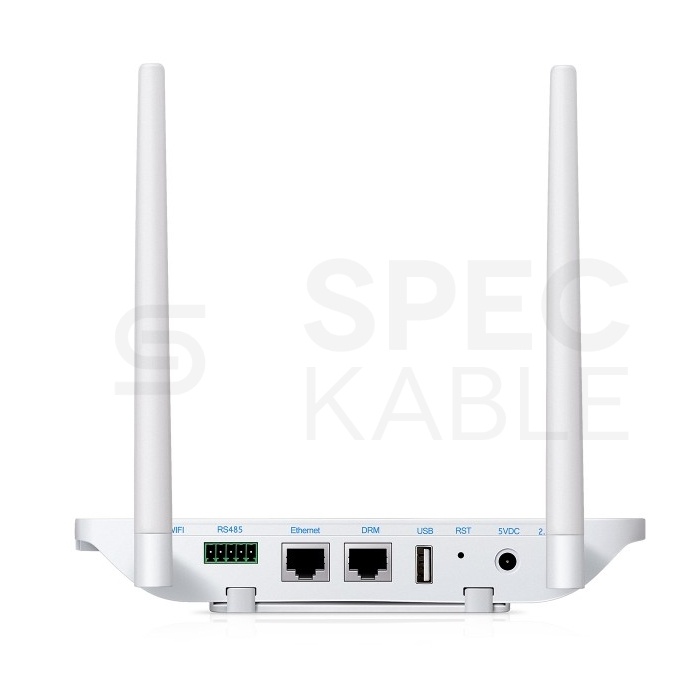

Układ interfejsu:



• A - Gniazdo karty SIM
• B - Gniazdo karty SD
• C - Kontrolka zasilania DTU
• D - Kontrola komunikacji DTU (z serwerem)
• E - Kontrolka komunikacji DTU (z MI)
• F - Kontrolka alarmu DTU
• G - Antena GPRS (GSM)
• H - RS485
• I - Port DRM (tylko Australia)
• J - Port Ethernet
• K - Port USB
• L - Przycisk resetu
• M - Port zasilania
• N - Antena 2,4GHz

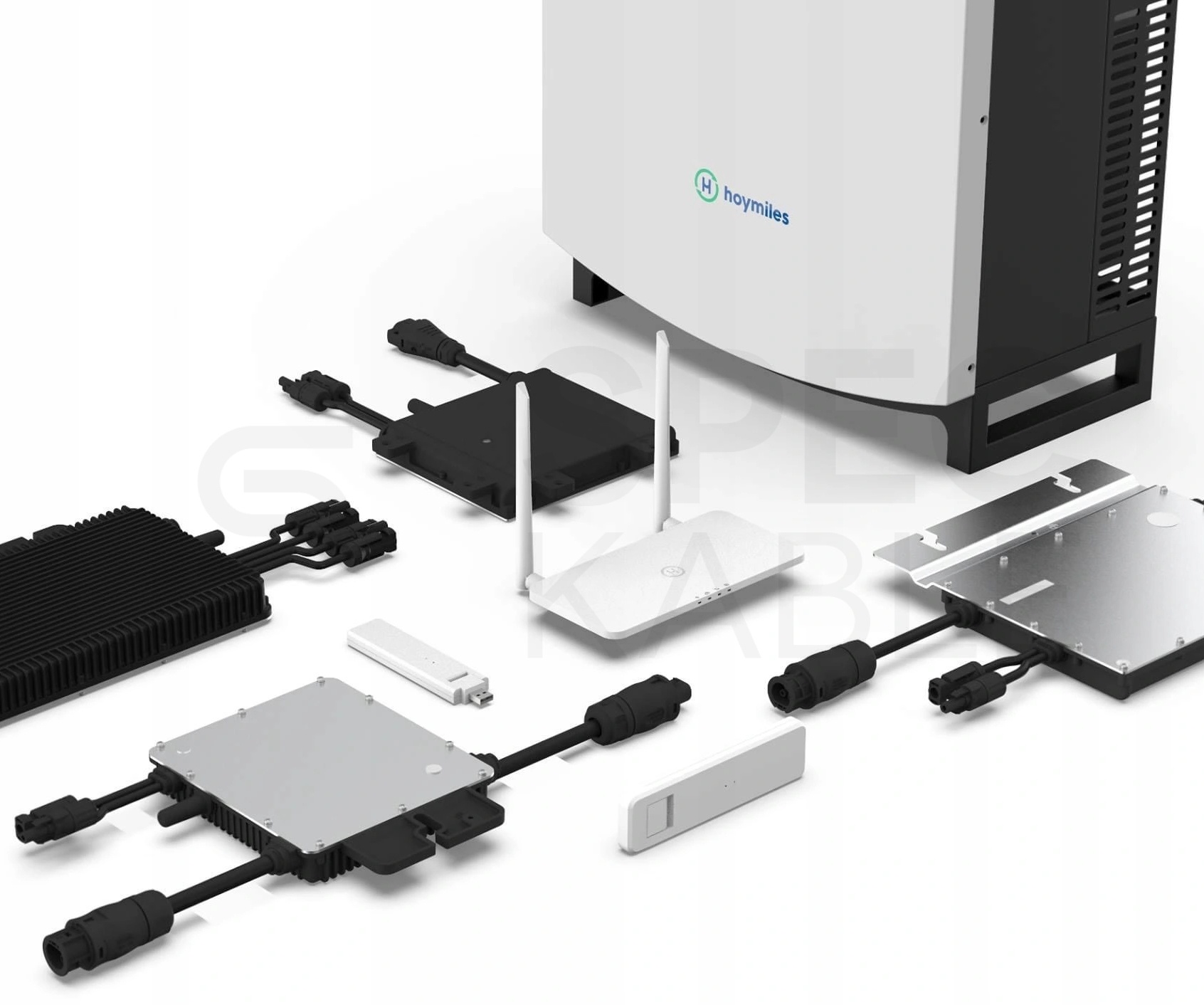

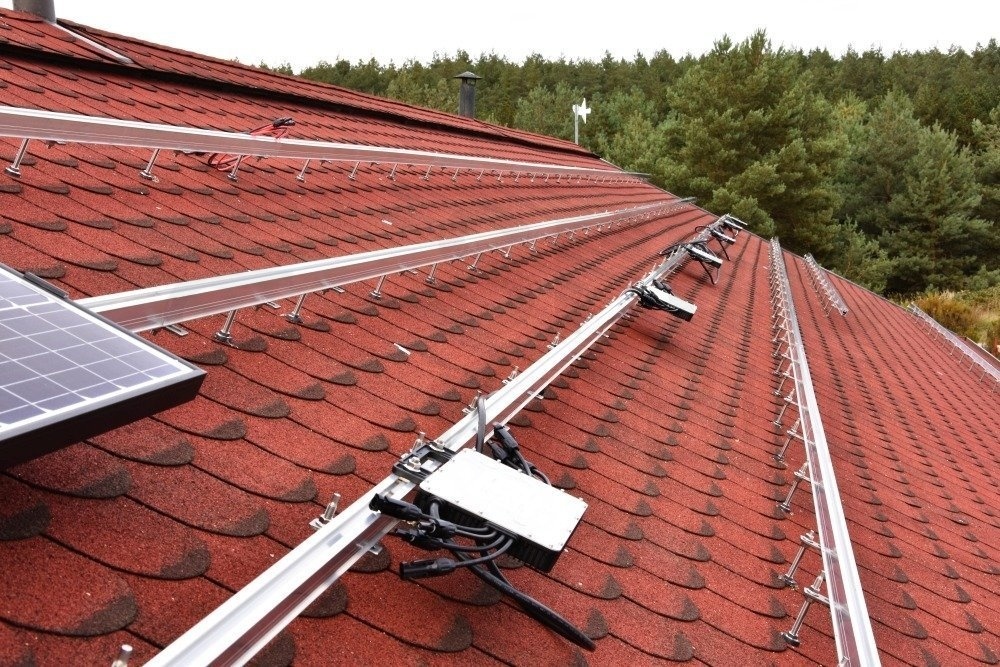

Mikroinwertery - przyszłość instalacji PV



Mikroinwertery stanowią obecnie najbardziej efektywne rozwiązanie dla małych i średnich instalacji fotowoltaicznych (nawet do 1 MWp). Ze względu na swoją kompaktową budowę oraz najnowsze rozwiązania technologiczne, wpływają na pracę całej instalacji fotowoltaicznej umożliwiając uzyskanie lepszych od 10% do 30% uzysków z instalacji fotowoltaicznej w porównaniu z instalacjami opartymi o tradycyjne inwertery łańcuchowe.



• Zapewnienie maksymalnego bezpieczeństwa



W instalacjach fotowoltaicznych opartych o mikroinwertery występuje napięcie DC o maksymalnej wartości 60V. W tych opartych na inwerterach łańcuchowych mamy napięcie DC, które może wynieść 1000V lub 1500V, co z kolei może skutkować bardzo poważnymi konsekwencjami w przypadku wybuchu potencjalnych pożarów.



• Optymalizacja pracy instalacji



Każde zacienienie modułów fotowoltaicznych (poprzez zabrudzenia, liście, chmury) powoduje spadek ich wydajności i efektywności, a co za tym idzie stratę potencjalnych uzysków z całej instalacji. Praca mikroinwerterów polega na tym, iż zaczynają pracować wcześniej po wystąpieniu zacienienia, ale również wyłączają poszczególne niepracujące moduły, tak, aby pozostała część instalacji mogła pracować na 100% swoich możliwości. Taka charakterystyka powoduje, iż cała instalacja może pracować od 10% do 30% bardziej efektywnie niż instalacje oparte o inwertery łańcuchowe.



• Łatwa rozbudowa instalacji



W przypadku instalacji opartych o mikroinwertery ich rozbudowa nie stanowi żadnego problemu. Nie musimy myśleć o przewymiarowaniu inwertera łańcuchowego na wstępnym etapie inwestycji, czy też zakupie drugiego, drogiego urządzenia. Po podjęciu decyzji o rozbudowie po prostu dopinamy kolejne mikroinwertery i moduły (całość pracuje na zasadzie plug-in). Nie stanowi również problemu podłączenie różnych rodzajów modułów w ramach jednej instalacji – do każdego z mikrofinwerterów możemy podłączać różne rodzaje modułów.



• Monitoring



W odróżnieniu od instalacji fotowoltaicznych opartych o inwertery łańcuchowe, instalacje oparte o mikroinwertery przedstawiają pełen obraz pracy całej instalacji, łącznie z informacją jak pracuje każdy z modułów. Umożliwia to przede wszystkim na zbieranie pełnych danych jak instalacja pracuje, ale również pozwala na szybkie zdiagnozowanie ewentualnej nieprawidłowości, a co za tym idzie szybkie jej wyeliminowanie.



• Nie zawsze wyższy koszt



Instalacje fotowoltaiczne oparte o mikroinwertery wcale nie muszą być droższe od tych z tradycyjnymi inwerterami. Jeżeli weźmiemy jeszcze pod uwagę, ich większą efektywność i wydajność to tym bardziej lepiej zdecydować się na nowocześniejszy system fotowoltaiczny. Rynek w Polsce dopiero wprowadza te rozwiązania, ale są kraje (USA, Francja, Wielka Brytania), gdzie instalacje oparte o mikroinwertery stanowią większość małych i średnich instalacji fotowoltaicznych.



O producencie:



Hoymiles to wiodąca światowa marka zajmująca się produkcją mikroinwerterów fotowoltaicznych. Specjalizuje się w rozwiązaniach MLPE (Module Level Power Electronics) dostarczając je globalnym inwestorom oraz użytkownikom końcowym. Jako jedna z najszybciej rozwijających się przedsiębiorstw produkujących mikro rozwiązania solarne oferuje swoim Klientom bezpieczniejsze, inteligentniejsze i łatwiejsze w użytkowaniu urządzenia notując coraz to nowe rekordy (m. in. najwyższa sprawność szczytowa CEC na poziomie 96,7%). Obecnie już ponad 10 000 instalacji solarnych na całym świecie (Europa, Ameryka Północna, Afryka, Azja) korzysta z różnych rozwiązań Hoymiles - największa z nich produkuje 3,6 MW energii.
