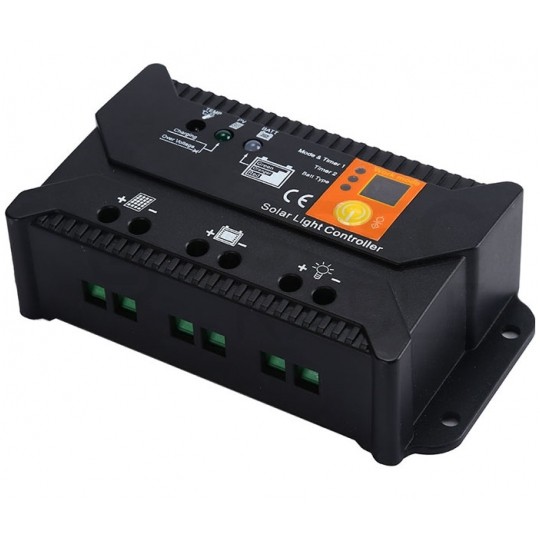

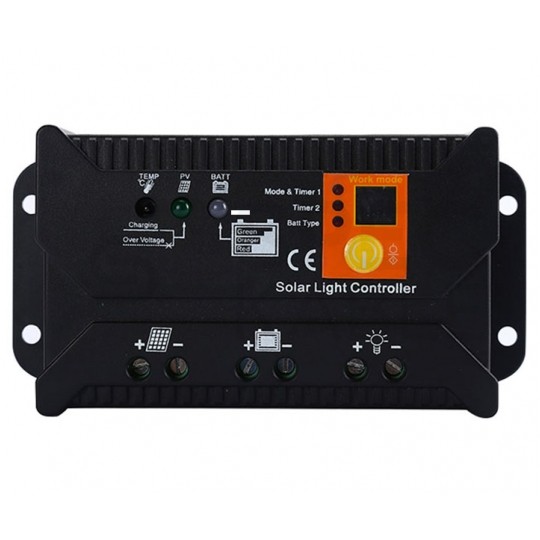

Regulator solarny Kontroler ładowania PWM 10A 12V/24V LCD AZO DIGITAL

Regulator solarny PWM jest przetwornicą służącą do kontroli pracy systemów fotowoltaicznych. Zadaniem regulatora solarnego jest zapewnienie właściwej charakterystyki prądu ładowania akumulatorów zabezpieczając je przed zbyt głębokim rozładowaniem lub przeładowaniem. Regulatory solarne gwarantują zwiększenie żywotności baterii w układzie Panel solarny / Akumulator. Regulator wyposażony jest w funkcję fotoceli (posiada możliwość załączania wyjścia względem zachodów i wschodów słońca).

Specyfikacja:

• Tryb ładowania: PWM
• Maksymalny prąd ładowania: 10 A
• Maksymalny prąd obciążenia: 10 A
• Napięcie nominalne: 12V / 24 V (autodetekcja)
• Obsługiwany typ akumulatora: AGM / Żelowy (GEL)
• Napięcie rozłączenia LVD: 10.8 V / 21.6V
• Napięcie ponownego załączenia: 12.6V / 25.2V
• Napięcie nasycenia (25°C): AGM: 14,4V/28,8V GEL: 14,2V/28,4V
• Napięcie zgazowania (25°C): AGM: 14,6V/29,2V GEL: 14,4V/28,8V
• Napięcie podtrzymania (25°C): AGM: 13,8V/27,6V GEL: 13,8V/27,6V
• Zabezpieczenie przed odwrotnym podłączeniem: TAK
• Własne zużycie prądu: 9mA
• Temperatura pracy: -40°C ~ +50°C
• Kompensacja temperaturowa: 12V: 24mV/°C 24V: 48mV/°C
• Maksymalny przekrój przewodów: 16mm2 / 6AWG
• Stopień ochrony: IP30
• Wymiary: 150x82x50 mm
• Waga: 0.35 kg

Opis działania

Regulator solarny zabezpiecza akumulator przed zbyt głębokim rozładowaniem poprzez odłączenie źródła poboru energii po przekroczeniu dla akumulatora krytycznego napięcia 10,8V. W przypadku pełnego naładowania akumulatora regulator odłącza zasilanie z paneli fotowoltaicznych przy osiągnięciu napięcia akumulatora w zakresie 14V-14,5V.

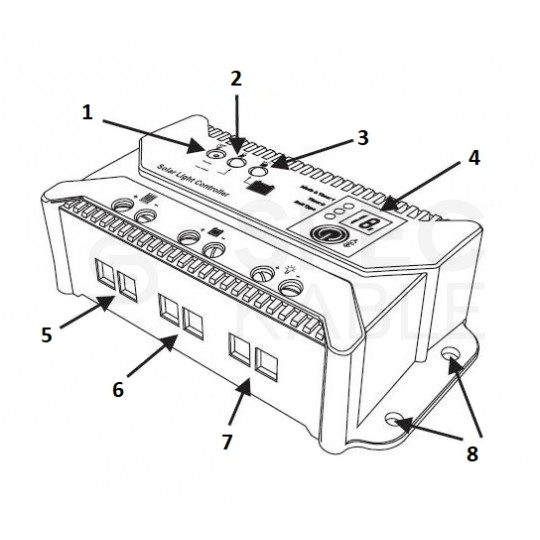

Budowa urządzenia:

1. Sygnalizator temperatury
2. Sygnalizator ładowania
3. Sygnalizator stanu akumulatora
4. Panel wyboru trybu pracy
5. Złącze panelu PV
6. Złącze akumulatora
7. Załączane wyjście LOAD
8. Otwory montażowe

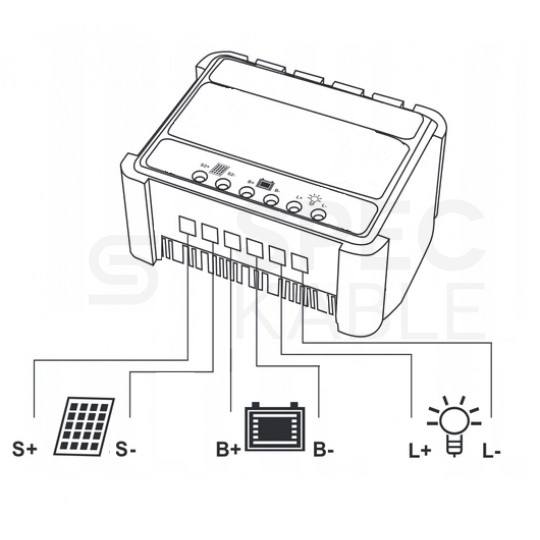

Schemat podłączenia regulatora

• S) Panel solarny
• B) Akumulator 12V lub 24V
• L) Obciążenie (np.żarówka)
