Licznik zużycia energii elektrycznej 2-kierunkowy 3-fazowy 5/100A 4-modułowy z wyświetlaczem LCD i zdalnym odczytem MODBUS RS485 VCX

Licznik trójfazowy z wyświetlaczem LCD służący do pomiaru i monitorowania zużycia energii elektrycznej sieci trójfazowej w zastosowaniach komercyjnych i przemysłowych. Urządzenie mierzy i wskazuje całkowity pobór / oddanie energii aktywnej (kWh) i mocy (W). Produkt jest zgodny z Unijną Dyrektywą 2014/32/EU, nazywaną dyrektywą MID – Measuring Instrument Directive (dyrektywa mająca na celu ujednolicenie standardów odczytów urządzeń pomiarowych dzięki czemu mamy możliwość rozliczeń na podstawie danych z liczników).

Charakterystyka:

• Producent: VCX
• Symbol produktu: DTS-1946
• Wysoka jakość wykonania
• Mała waga i gabaryt urządzenia
• Produkowany i testowany zgodnie z międzynarodowymi normami
• Wysoka dokładność pomiaru
• Możliwość stosowania w instalacjach fotowoltaicznych
• Czytelny, podświetlany wyświetlacz LCD

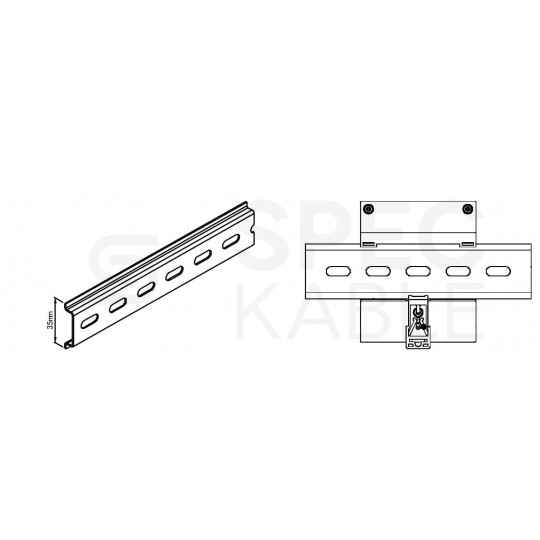

• Montaż: szyna DIN 35 mm

Zgodność z normami:

• EN50470-1:2006
• EN50470-3:2006
• Dyrektywa MID 2014/32/EU

Na przyrządzie znajduje się znak zgodności CE i numer jednostki notyfikowanej (numer certyfikatu 0120/SGS0213). Elementem oznaczenia świadczącym, że przyrząd pomiarowy przeszedł pomyślnie ocenę zgodności z dyrektywą MID, jest dodatkowe oznakowanie metrologiczne – litera M i dwie ostatnie cyfry roku w prostokątnej ramce.

Specyfikacja:

• Model: DTS1946-4P
• Częstotliwość: 50/60 Hz
• Zakres napięcia: 0.8Un ～ 1.2Un
• Wyjście impulsowe: gdy aktywne, zakres impulsów（80±20%）ms
• RTC error (błąd pomiarowy): ≤0.5s/day
• Klasa szczelności IP: IP54（obudowa przednia）/ IP20（obudowa tylna）
• Temperatura pracy: (-25～70)℃
• Temperatura przechowywania: (-30～80)℃
• Wilgotność względna: (5～95)% （bez kondensacji)

Dokładność:

• Prąd napięciowy: klasa 0.2,
• Moc, energia czynna: klasa 0.5S,
• Energia bierna: klasa 2.
• Napięcie znamionowe: 3×220/380V (+/-10%)

Prąd wejściowy:

• Wejście bezpośrednie: 5(100)A
• Wejście CT: 1.5(6)A

Zużycie energii

• Obwód napięciowy: < 4VA
• Obwód prądowy: < 1VA

Prąd rozruchowy:

• Wejście bezpośrednie: 0.002Ib
• Wejście CT: 0.001In

Interfejs komunikacji

• Port RS485
• Protokół Modbus-RTU, szybkość transmisji do 9600bps

Na liczniku energii elektrycznej mamy zapis 5(100)A, gdzie:

• 5A - oznacza prąd bazowy,
• 100A - prąd maksymalny.

Zastosowanie:

Licznik DTS-1946 wyposażony jest w duży i czytelny wyświetlacz oraz przeznaczony jest do zdalnego odczytywania pomiarów energii elektrycznej poprzez magistralę MODBUS RTU (RS485), takich jak:

• napięcie
• natężenie prądu
• prąd czynny
• prąd bierny
• moc pozorna
• współczynnik mocy
• częstotliwość
• wartości maksymalne i minimalne

Pozostałe funkcje pomiarowe realizowane przez urządzenie:

• pomiar dwukierunkowej energii czynnej
• pomiar dwukierunkowej energii biernej
• pomiar cztero-kwadrantowej energii biernej
• moc pozorna

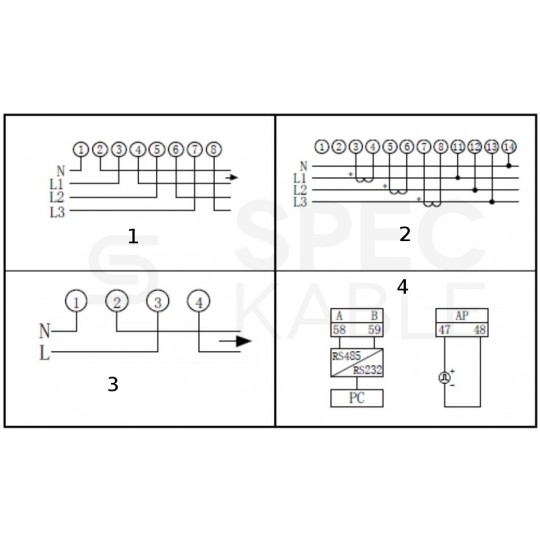

Schemat połączeń:

1. Trójfazowe, czteroprzewodowe połączenie bezpośrednie
2. Trójfazowe, czteroprzewodowe połączenie poprzez CT
3. Jednofazowe podłączenie bezpośrednie
4. Komunikacja, wyjście optyczne

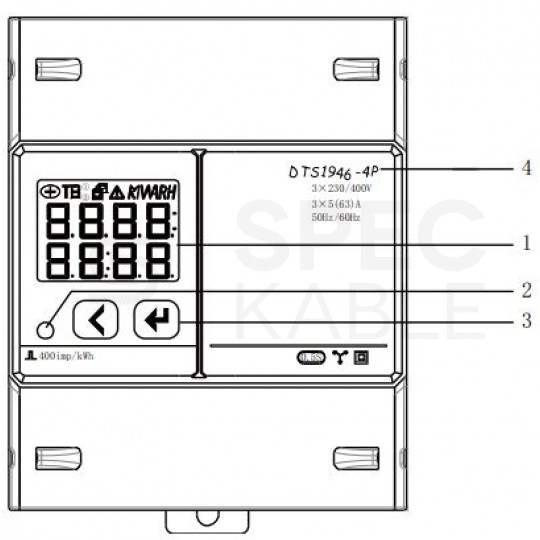

Opis panelu przedniego

1. Wyświetlacz LCD
2. Kontrolka wyjścia optycznego
3. Przyciski
4. Parametry
