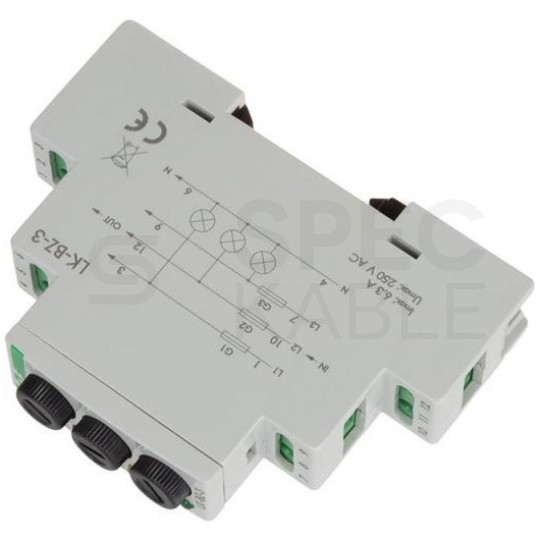

F&F Lampka modułowa sygnalizacyjna (kontrolna) LED 3-kolorowa 3-fazowa 230V AC z zabezpieczeniem

F&F Lampka kontrolna sygnalizacyjna modułowa z zabezpieczeniem LED 3-faz

Lampka sygnalizacyjna służy do optycznej sygnalizacji obecności napięcia w poszczególnych fazach sieci trójfazowej.

Dzięki trzem diodom LED - czerwonej, żółtej i zielonej - uzyskana zostanie precyzyjna optyczna sygnalizacja napięcia w poszczególnych fazach sieci, o napięciu 3x230V +N.

Montaż na szynie 35 mm.

Dane techniczne:

• Napięcie zasilania: 3×230 V+N
• Kontrola zasilania: 3 × LED Ø5 mm
• Bezpiecznik: wkładka topikowa Ø5×20 mm
• Maksymalne napięcie rozłączania: 250 V
• Maksymalny prąd bezpiecznika: 6,3 A
• Kolory LED: żółta-czerwona-zielona
• Prąd znamionowy: 1,7 mA (faza-świecąca kontrolka)
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,2 W/faza
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Większa przestrzeń w rozdzielnicy

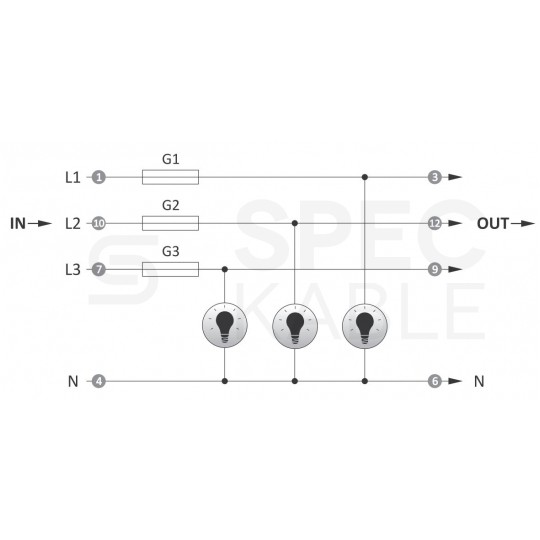

Kontrolki zabezpieczone są podłączonymi do nich szeregowo bezpiecznikami. Nie musimy więc stosować dodatkowego modułu z zabezpieczeniami. To z kolei oznacza więcej miejsca w rozdzielnicy.

Drugi koniec bezpiecznika wyprowadzony jest na złącze obudowy urządzenia, co umożliwia wykorzystanie go również do zabezpieczania innych części obwodu.

Działanie

Obecność napięcia za bezpiecznikiem sygnalizowana jest świeceniem odpowiedniej diody LED włączonej w obwód tej fazy. W przypadku zaniku napięcia fazy bądź przepalenia wkładki topikowej, kontrolka nie świeci sygnalizując brak napięcia.

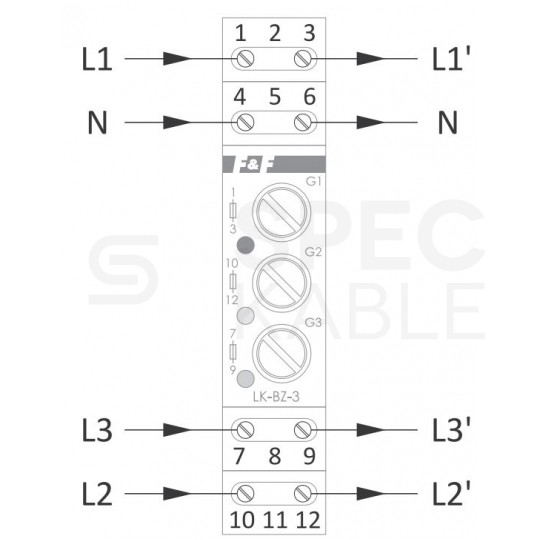

Rysunki techniczne:
