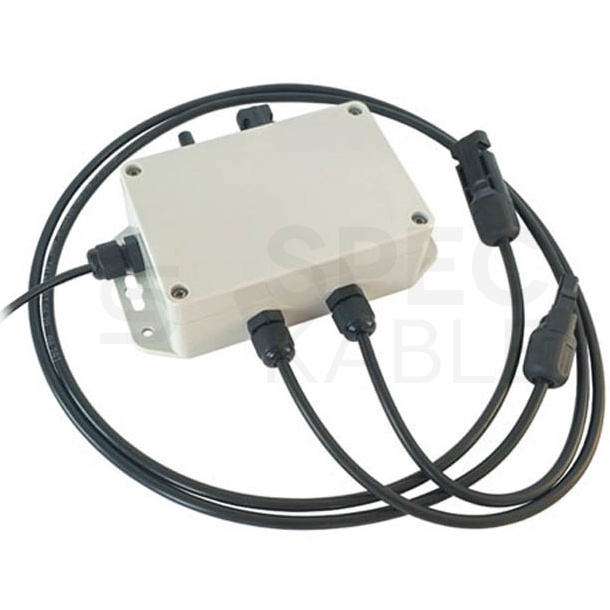

Wyłącznik bezpieczeństwa MP-20 (na 1 panel PV) IP68 Moduł systemu p-poż do instalacji fotowoltaicznych PV AZO DIGITAL

Moduł MP-20 to jeden z kilku elementów zapewniających bezpieczeństwo instalacji fotowoltaicznej, które umożliwiają w sytuacjach awaryjnych wyłączenie wysokiego napięcia stałego. Panele fotowoltaiczne zasilające inwertery centralne wytwarzają niebezpieczne wysokie napięcie stałe, które w wypadku pożaru i akcji ratowniczo-gaśniczej stwarza duże niebezpieczeństwo porażenia ratowników.

Głównym zadaniem systemu bezpieczeństwa instalacji PV jest wyłączenie niebezpiecznego napięcia na obwodach prądu stałego w sytuacjach awaryjnych oraz podczas zaników sieci energetycznej. Kompletny system bezpieczeństwa instalacji PV wymaga zastosowania modułów MP-20, centrali sterującej SMP-50 lub SMP-100 oraz wiązki sterującej WZK-200. Ponadto, w instalacji powinny również znaleźć się takie elementy jak:

• wyłącznik nadprądowy
• wyzwalacz wzrostowy
• przycisk przeciwpożarowy

Dane techniczne:

• Maksymalne napięcie panelu PV: 60 VDC
• Maksymalny prąd panelu PV: 15A
• Zakres napięcia sterującego: 30÷60 VAC
• Pobór mocy w stanie otwartym: 1.5 W
• Pobór mocy w stanie zwartym: 0 W
• Czas załączenia / rozłączenia: poniżej 0.5 sekundy
• Wejście PV: Złącze MC4
• Wyjście PV: Złącze MC4
• Złącze sterowania: DC 5,5/2,5 hermetyczne
• Szczelność obudowy: IP68
• Materiał obudowy: ABS
• Wymiary obudowy [mm]: 152x82x45
• Wymiary obudowy ze złączami [mm]: 157x138x45
• Waga: 250 g

Montaż

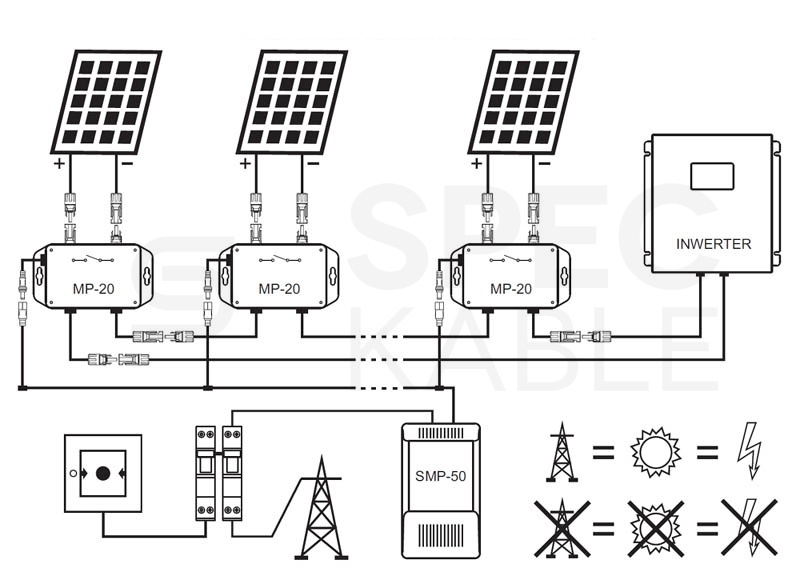

Moduł bezpieczeństwa MP-20 należy zamontować w najbliższym sąsiedztwie panela PV, najlepiej przykręcając go do jego ramy. Przewody DC wychodzące z panelu należy wpiąć do zamontowanych w module gniazd MC4. Wychodzące z modułu przewody, zakończone złączami MC4, należy wpiąć do stringu DC, a przewód sterujący (zakończony wtykiem DC Jack) do wiązki sterującej. Jeden koniec wiązki sterującej należy połączyć z wyjściem centrali (SMP-50 lub SMP-100), a drugi szczelnie zaizolować.

Centralę należy zasilić z sieci energetycznej, poprzez wyłącznik nadprądowy połączony mechanicznie z wyzwalaczem wzrostowym. Do wyzwalacza podłączamy przycisk przeciwpożarowy, który zasilamy z sieci. Przycisk należy zamontować w dostępnym i opisanym miejscu.

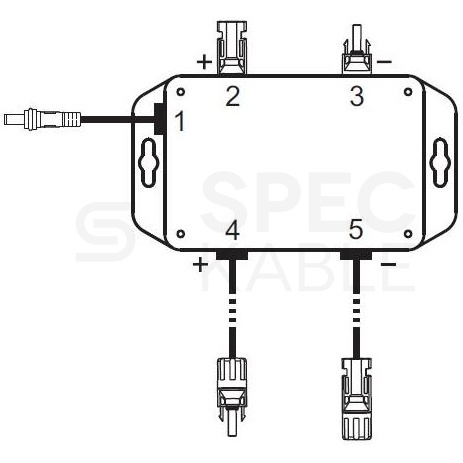

Opis złącz:

1. Sterowanie (48V)
2. Wejście plus panela PV
3. Wejście minus panela PV
4. Wyjście plus (string DC)
5. Wyjście minus (string DC)

Wymiary ze złączami:

• Wysokość: 157mm
• Szerokość: 138mm
• Głębokość: 45mm

Stopień szczelności IP68

System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną. Prezentowany produkt posiada następujące właściwości:

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed skutkami ciągłego zanurzenia w wodzie (obudowa ciągle zanurzona w wodzie, w warunkach uzgodnionych między producentem i użytkownikiem)

Polska produkcja

Przetwornica została w całości wyprodukowana i zaprojektowana w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej.

Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu. Kupując na tej aukcji wspierasz polską myśl technologiczną i rodzimy kapitał !

Renomowany producent - AZO DIGITAL

AZO Digital to polska firma technologiczna zajmująca się projektowaniem, wytwarzaniem i wdrażaniem innowacyjnych produktów z zakresu elektroniki i energetyki. Firma jest obecna w dziedzinach transportu kolejowego, drogowego i morskiego oraz od kilkunastu lat tworzy i rozwija technologie stosowanie w branży fotowoltaicznej, a także oświetlenia zewnętrznego i przemysłowego.

Wszystkie urządzenia oferowane przez AZO Digital cechują się najlepszymi, autorskimi rozwiązaniami technicznymi. Doświadczona kadra inżynierska AZO Digital , stosując standardy jakości wynikające z posiadanej certyfikacji ISO9001:2008, wykonuje projekty urządzeń odpowiadające bieżącym potrzebom rynkowym. Wszystkie wytwarzane produkty posiadają niezbędne atesty i certyfikaty bezpieczeństwa.
